Cả nhà giúp em DIY Amply EL34 Push Pull với

Đại hiệp cho cháu hỏi xuất cathode nó ... hổng chịu ra tiếng , hay là cháu có sài tụ thoát driver

Không có tụ lọc B++ mạch chạy sai chế độ anh ạ

Không có tụ thoát Kathode thì mạch nghe như ... muỗi kêu anh ạ , mất hết dải. Anh lắp thêm 1 tụ thoát Kathode vào , thử đảo đầu sơ cấp OPT, dùng các biện pháp trị "tự sướng" mà anh biết :roll:

SE nên chạy hăng tí anh , em chạy B+ 350V , Ia = 75mA . B++ 320V . Ra Rk các tầng em có phần thay đổi chút.
P/s : Anh có lắp hồi tiếp :?:



Em thì trước giờ vẫn sài mỗi tầng một đốt tim (do lúc hoạt động tầng công suất và pre , driver hoạt động với dòng , áp khác nhau, chênh lệch nhiều nên đốt tim cũng bị anh hưởng)



Các bác cho em hỏi chút. Hiện nay con amp của em đã hát nhưng gặp phải vấn đề sau. Để -36v đèn el34 của em chạy được khoảng 5' là bị đỏ phiến càng giảm điện áp -36 thì càng đỏ Tăng lên 39v thì hơi đỏ phiến chút bác nào đã bị như vậy chưa cho em xin ý kiến với. Chẳng nhẽ cứ tăng lên cho hết đỏ à. Nguồn của em là 400 - 0 - 400 sau nắn b+ là 462v. Các điện áp của ef86 thì giống với sơ đồ nhưng chân 1 của 12au thì = điện áp b+ chân 6 thì còn 290v kiểm tra kỹ vẫn không biết vì sao lại bị sụt nguồn ở chân 1 cả.



Bác download cái data EL34 về mà đối chiếu
Bác chạy -36V mà đỏ phiến rồi, thì chạy -39V nó càng đỏ hơn là đúng rồi, vì khi ở mức áp anode cố định, bác càng âm áp lưới, thì dòng nó càng lớn mà!

@huyhoang: nếu mà có tụ thoát cathode tầng pre, mà cậu xuất cathode thì mần răng có tiếng đc chứ, tín hiệu nó xuống mass hết còn đâu

Dự định đêm nay về mod theo sự chỉ dẫn các bác, nhưng giờ mới mò về đc đến phòng, tay chân lẩy bẩy vì nồng độ cồn trong máu quá quy định, em ngủ cái đã, để mai mốt tính tiếp!
Híc, ai lại phát minh ra cái mạch xuất C2H5OH ko biết, mệt muốn ... ngủ



Ngoi đầu lên ngáp ngáp tý rồi ngủ luôn: Mối tầng một đốt tim cũng là phong cách của em từ đầu đến giờ. Pre riêng, driver riêng, power riêng, vẫn ngon lành và đây cũng là biện pháp giảm hum, nhiễu mà



Bác download cái data EL34 về mà đối chiếu
Bác chạy -36V mà đỏ phiến rồi, thì chạy -39V nó càng đỏ hơn là đúng rồi, vì khi ở mức áp anode cố định, bác càng âm áp lưới, thì dòng nó càng lớn

Cái -36v thì em để nguyên nó chạy bị đỏ phiến Tăng lên -39v thi nó ít đỏ hơn chứ không phải là đỏ hơn bac ơi.



Điện áp lưới càng nhỏ thì dòng sẽ tăng nên nếu đỏ phiến thì phải giảm dòng ,36v đỏ thì tăng điện ấp âm ở lưới dòng sẽ giảm .Nếu dòng đã nhỏ rồi mà vẫn đỏ phiến thì phải giảm cả áp mới được .



Để 0v âm từ từ xuống anh ạ
@Anh rock0em_h_x: chắc em dư con tụ thoát ạ



. Hiện nay đã đo dòng cho 1 kênh thì dòng khoảng 65ma đã tăng lên - 40v nhưng phiến vẫn bị đỏ giảm nữa xuống thì càng bị đỏ hơn. Hic lại phát sinh tiếng ù mới nhức đầu nữa h em chưa biết giải quyết ra sao nữa. Đã thêm con tụ 0,033 vào và đỡ ù hơn nhưng vẫn chưa dứt hết tiếng ù xì khi nghe.



Bác cho em hỏi đỏ phiến hay ...đỏ đốt tim. -40v là giảm xuống chứ không phải tăng lên bác ạ. Bác càng giảm áp Vg xuống thì dòng càng tăng càng tăng càng đỏ phiến. Nhưng 65mA chưa đủ để đỏ phiến. Có chăng áp cao. Bác làm theo sơ đồ nào bác :wink:



Bác chạy 30mA 1 bóng với b+ < 400v , bóng nào đỏ phiến .... Đem qoăng :evil:
Ps : nên ổn áp b- bằng ic lm337 đi bác !



Đại hiệp ơi, tình hình là em vẫn xuất anode tầng driver, em tăng B++ lên 300 như bác chỉ bảo.
Nhưng mà cái vụ tụ thoát cathode tầng driver em ko tài nào kham nổi. Em thử tụ 47uF thì nó réo ầm lên, mà em dùng 100uF thì loa nó vừa hát vừa giật cục, như ông cụ ho lụ khụ, màng loa chạy lên chạy xuống như giã gạo.
Tháo ra thì hết, nhưng tiếng hơi bé.

Đảo chiều OPT thì em nghe nói là mạch có NFB mới có tác dụng, em ko chơi NFB mà
Giúp em cái món tự kích này với.



Bình sinh tại hạ ghét nhất là món tụ thoát k này . Nó tạo ra hiệu ứng âm sắc ( tone ) mà mình chỉ thích thú món
nature . Gain nhỏ hả - chấp nhận đi !



Bác bỏ thử con trở lưới 100K trước đèn đầu với 2 con trở 1k dẫn vào lưới đèn driver và công suất xem có hết không.

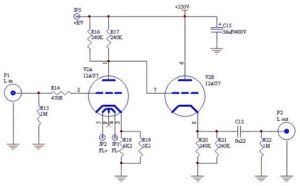

Anh cho xin cái hình cho rõ , em cũng lắp mạch này và cả hồi tiếp đâu có tự sướng gì đâu. Đúng là đảo đầu OPT chỉ áp dụng khi có hồi tiếp, nhưng nếu không hồi tiếp mà đấu ngc opt thì cũng không phải là đơn giản. Anh cứ cho cái hình về cách đi dây của anh



Còn nữa . Nếu ko có tụ lọc b2+ thì bác đang có mạch hồi tiếp cục bộ từ driver sang preamp !



Hiện nay b+ của em là 487v đo được ở chân 3 của el34 , chân 1-6 của 12au7 là 1-397 6-397 lệch nhau 100v chân của ef86 thi 2 chân lệch với sơ đồ 10v. Điện áp của bias đã hạ xuống -40v nếu để -36v thì sẽ đỏ phiến (chư không phải đốt tim nhé) nếu tăng lên theo sơ đò thì bật lên khoảng 1' sau là đã đỏ rồi



Em chạy b+ là 487v có biến áp quấn riêng để làm fix bias -36v bác à em làm theo sơ đồ 1 của trang 1 bác ơi.



Hấp thụ, ý nhầm, tiếp thu ý kiến các bác, ngày mai em sẽ rã mạch ra và hàn lại 2 tầng pre - driver. Vì bản thân hiện tại em cũng chưa hài lòng cách đi dây của con Ampli này lắm, nhìn rối mắt quá.

Hai ngày thứ 7 và chủ nhật em sẽ cố gắng xong, rồi em chụp hình lại và ... hỏi các bác tiếp!
Chân thành cám ơn các bác



Đúng rồi, bác chủ nếu rảnh thì thử làm 2 cầu hạ áp cho B++ (R1-C-R2-C) với R1 là 4.7K và R2 là 2.2K thử xem, tiếng khác nhiều đó (thích hay không còn tùy gia chủ).



Chào các bác , hiện nay đỏ phiến em đã giải quyết xong. Em hạ b+ xuống còn 433v . 350 -0- 350 giảm xuống 46v thì đã ok. Đèn el 34 đã đo dòng và để 35ma . Nhưng hiện nay em gặp vấn đề đau đầu là em nó hát nhưng bị ù xì. Em lọc nguồn bằng 47+47 uf đấu song song vào choke sau choke em thêm 1 con 100uf vào nữa nhưng vẫn bị ù các bác có cách nào giải quyết được tiếng ù này không chỉ cho em với



Chào các bác , hiện nay đỏ phiến em đã giải quyết xong. Em hạ b+ xuống còn 433v . 350 -0- 350 giảm xuống - 46v thì đã ok không bị đỏ nữa. Đèn el 34 đã đo dòng và để 35ma . Nhưng hiện nay em gặp vấn đề đau đầu là em nó hát nhưng bị ù xì. Em lọc nguồn bằng 47+47 uf đấu song song vào choke sau choke em thêm 1 con 100uf vào nữa nhưng vẫn bị ù các bác có cách nào giải quyết được tiếng ù này không chỉ cho em với



con tụ 47uF sao lại đấu song song vào bác => die đèn nắn . Nâng dòng lên bác , 35mA thì ca sĩ hôm nay bị viêm họng ạ :shock:

Ù do nhiều nguyên nhân , không phải chỉ phần lọc , nếu bác đi mass cẩn thận thì chắc chắc đã ù :wink:



Hai đầu của choke thì có 2 con tụ 47uf lọc sau choke thì thêm con 100uf nữa bác ơi. Mát của el34 em đấu nối tiếp đèn nọ sang đèn kia rồi nối chung với điểm 0v của nguồn và chung mát của toàn máy. Hay do đốt tim em chơi ac vào đèn nên bị nhỉ?



Đốt tim trước giờ em vẫn chơi AC :!:
Bác tìm cái mass sao mà chiến 8)
