Cả nhà giúp em DIY Amply EL34 Push Pull với

Vấn đề của báccó thể do chạy hổng đúng đặc tuyến, nếu ráp theo dạng mạch Sun áp nguồn hổng đủ.
Đề nghị bỏ mạch Sun ráp lại theo mạch SRPP



Bác thử mạch zobe xem sao ........................................................



Chào bác chủ nhà .
quan sát sơ đồ bác "mod" có những bất cập như sau ;
Về cơ bản mạch mở đầu 6H8C của bác giống một mạch đảo pha (inverter phase) cho đẫy kéo (pp), tín hiệu ra nếu chọn ở K đồng phase tín hiệu vào hệ số khuếch đại =1 nếu chọn ở A sẽ ngược lại ngược phase hệ số kd sẽ 20>50 lần tùy bóng bác dùng ,Ra bác tính toán chọn,
Khi sai phase chuyện hú rít là đương nhiên , nếu dùng như 1 tầng đệm 1/2 6H8C bác nối thẵng A lên B+ thì hợp lý hơn , chỉnh lại Ra tầng trước sao cho đúng bias tầng sau 6H8C vì mạch nối trực tiếp qua tầng đệm (buffer)
lắp tầng đệm nhằm muc đích hạ trở kháng phối hợp cho tầng sau và tăng "lưc" đẫy hợp lý tùy nội trở đèn công xuất. dùng bóng 6p3c_E không cần lắp thế thêm rắc rối ,nếu muốn trở kháng ra thấp ,z vào cao mà khỏe thì làm như 1 bác góp ý khai thác hết 1 bóng đôi bác thử SRPP 1 phát ăn ngay . tốt nhất chọn 1 sơ đồ chuẫn cụ thể mà lắp dễ thành công hơn là râu ong nọ cằm bà kia .
Tụ dầu nối tầng có "quai" bác lắptrong hình là hàng tháo máy thực chất đa số là tụ "dập lữa" dùng trong các cổ góp điện máy phát . các (Circuit breaker) , dùng cũng tạm được nhung hay hỏng đèn do rò rĩ và nghe cũng không đáng công lắp .
Một nhược điễm khác của cách dùng mạch in đa năng làm trạm khi lắp dễ gây dao động tự kích , mạch Sx trong nước thường tẫy dùng sắt lll clorua làm thủ công , do đó khi dùng bác nên giặt sạch kỹ trước khi dùng .
chúc bác thành công



Em chân thành cám ơn các bác đã nhiệt tình giúp đỡ em, vật lộn với thằng cha tự kích cùng em trong mấy ngày qua.

Em bắt đầu tập tọe ráp tube amp bằng mạch 6sn7 SRPP => EL34 SE, và sau một thời gian nghe thì em thấy nó có vẻ hơi cứng tiếng, có chút gì đó sạch sẽ, mạnh mẽ kiểu bán dẫn (một chút thôi). Em ko thích âm thanh này lắm, em thích kiểu mềm mại, uyển chuyển và ẻo lả của đèn. Em thử thay đổi, chỉ chơi 1 triode của 6h8c theo cấu hình trong data bóng 6sn7 thì em thích luôn. Cũng có thể do trình em còn thấp quá nên lắp chưa đạt đc âm thanh hay, linh kiện còn ve chai thẳng tiến nên chưa thể hiện đc cái chất âm như sơ đồ. Nhưng bản thân em so sánh trên cùng một hệ thống hàng cỏ của mình, em ko thích âm thanh SRPP lắm.

Ampli này em ráp giúp một anh bạn, ko có điều kiện DIY và cũng ko có máu DIY, nhưng lại có máu nghe cái kiểu mướt mướt, mượt mượt, chậm rãi, ề à rề rà uyển chuyển của đèn với tiêu chí ngon - bổ - rẻ, nên em chọn 6h8c => 6p3c-E SE.
Ban đầu em định lấy 6h2p chập đôi triode đẩy 6p3c-E chạy PSE. Vì thế nên chasiss em mới khoan 2 lỗ chân đèn nhỏ phía trước. Sau đó có chút thay đổi nên em quay ra thử nghiệm mạch pre-driver 6h8c như vầy. Hai cái chân 9pin, em cắm luôn cho anh bạn 2 quả 6h1 lên, nhìn cho nó ... nhiều đèn (sau này ổng mà nổi hứng, muốn công suất hơn, khỏe hơn, em khoét thêm lỗ nữa làm ... push pull cho ổng - kể cũng tiện đôi đường )

Còn về món tự kích làm em mất ăn mất ngủ mấy ngày qua: Đêm qua về, theo sự tư vấn của bác cuongnm, em lấy đại con trở 2.2K, ngoắc vào chân - của tụ thoát cathode tầng driver, rồi đấm đầu kia của con trở xuống mass (vì chưa ra mua đc chiết áp). Và kết quả là: hết tự kích, loa nó ko còn giật lên giật xuống như trước, chỉ còn tiếng ù ù rất chi là khe khẽ của hum, bóng 6p3c-E chỉ còn sáng sợi đốt tim và ánh sáng xanh lam của bóng mới, ko còn cái cảnh ánh sáng xanh lập lòe to nhỏ theo điệu giã gạo của cái loa khi tự kích!

Ơ rê ca - vậy là ngon rồi. Cảm tạ các bác, cảm tạ đại hiệp cuongnm!

Âm thanh đã đều dải hơn, cảm giác rộng rãi, ko còn cái âm thanh bí bách khi ko có tụ, chi tiết hơn và đặc biệt là đã phát ra ở loa những tiếng lóc cóc leng keng mà em mong chờ.
Tiếp theo là em sẽ thay tụ nối tầng, dự định sẽ dùng FT-3 hoặc K40Y-9, giá trị có thể là 0.47uF. Thay trở thoát cathode bóng công suất, vì chưa có R 270/3-5W nên em đang ráp tạm 150R nt 120R.
Tiếp theo nữa là em sẽ tham khảo ý kiến khổ chủ, xem có nâng cấp mấy cặp tụ thoát cathode hay ko, vì hiện tại em đang lấy mấy con tụ rã đồng nát, nichicon, rubycon và cả ... samsung gắn tạm vào để cho nó hát cái đã.

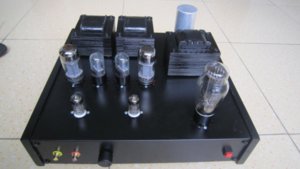

Em post lại cái sơ đồ đang chạy, hình ảnh em nó. Nhờ các bác ngó qua xem có nên điều chỉnh như thế nào nữa cho nó cải thiện hơn, cả về hình thức lẫn chất âm. Tối qua vừa trị xong tự kích, nghe đc vài bài thì lại phải đi có việc đến khuya mới về, chiều nay và tối nay về ... nghe tiếp!

Một lần nữa, chân thành cám ơn các bác. Cảm tạ!



Các bác ơi, Tình hình là con 5u3c của em thỉnh thoảng nó đánh lửa trên anode và tip mica mỗi khi bật công tắc nguồn lên (khi bật ampli lên)
Có phải tụ lọc nguồn lớn uF quá và cục choke nó bé Henry quá phải ko các bác?

Em đang dùng tụ lọc sau đèn valve là 40uF, từ tụ này chia ra 2 nhánh đến 2 choke, giá trị là 3.75 Henry / 130mA /100 ohm. Sau 2 choke là 2 tụ lọc 47uF (tổng là 47+47 = 94 uF)
Cái đèn valve 5u3c này mà em dùng cho 30p1s PSE, cũng tụ lọc 40uF trước choke, nhưng 2 cục Choke của ampli này thì mỗi cục 11 Henry, tụ lọc sau choke là 100uF thì êm ru, ko bao giờ thấy đánh lửa cả.

Giờ phải hạ tụ lọc xuống, hoặc thay choke (cái vụ thay choke này mệt đây) phải ko ạ?
Nếu mắc nối tiếp 2 choke, thì với tổng dòng ampli là 160 mA, choke em quấn dây 0.25mm (dòng 130mA) em lo nó quá dòng, bị bão hòa từ ....



Choke có nóng ko.
Đơn giản nhất là thêm công - tắc cho b+
Nhì thì đóng trễ ( delay time) dùng ic 555 đi .



bác nâng choke lên 5h sẽ ko thấy đánh...



5U3C của anh có mới không ạ, của em cũng đánh lửa khi bật lên, do bóng cũ, nhưng vì bóng cổ phiến đen (date hơn cả tuổi ba em lại là ...số đẹp :mrgreen: , bóng này bass sâu và êm hơn), tụ lọc sau choke trị số hơi cao (nhưng thực ra là bình thường so với bóng mới) là loại tốt nên em để nguyên, không có thay đổi gì cả, giờ chỉ tìm con tụ tốt sau valve anh kiểm tra thử valve của anh mới hay cũ và amp có quá dòng
Nếu có choke to hơn thì tốt, nhưng choke này 3.75H 130mA mà sao Rdc cao thế anh :?: Hoặc anh thử như Đại hiệp cuongnm nói



ý đại hiệp đang muốn nói đến trường hợp mắc nối tiếp 2 choke lại với nhau?
Chứ hiện tại thì dòng mỗi kênh là 70mA + 6 mA = 76 mA, mà mỗi cục choke em quấn dây dòng 130mA, chạy cả buổi sờ thì ko thấy nóng, chỉ có cục nguồn âm ấm thôi
Thêm công tắc ngắt dòng cao áp tại vị trí nào là ổn vậy bác? giữa đèn nắn và tụ lọc đầu tiên, hay giữa tụ lọc đầu với mạch ?

Em cũng định nối 2 choke, nhưng mà em có nghe nói nếu dòng qua choke lớn hơn cỡ dây thiết kế, sẽ gây bão hòa từ, khi đó cục choke nó mất tác dụng lọc điện (giảm cảm kháng trên mạch). Tổng dòng ampli của em là 155 mA, trong khi choke có cỡ dây 130mA



Bác cứ thử bằng thực tế đi, choke bão hòa từ do khe hở bé thôi chứ dây của bác tính 130 thì chạy 150 -170 chỉ nóng hơn tý thôi....



Bóng của mình cũng phiến đen, date 5x, bóng cũ, nhưng dùng trên 30p1s thì ngon lành, chắc do cục choke nó 11H

Choke mình quấn 2.200 vòng, trên Fe EI lưỡi 22 mm, dây 0.25mm, đo đc 99 ohm mà
Tổng dòng ampli có 150mA, cao áp 330V thì bình thường mà.

Tối về vật ra, thử các cách mà các bác tư vấn!



Tình hình là em về thử nối tiếp 2 cục choke, henry tổng cộng được 7.5H, đèn nắn đã có vẻ không nhăn nhó như trước. ( Có vẻ cây đèn này cũng chờ ngày về hưu rồi :lol: - cho nó chạy thời gian nữa rồi kiếm cây khác về thay)

Nhưng mà mỗi cục choke 100ohm, 2 cục là 200ohm, Rdc tăng gấp đôi, I qua nó cũng tăng gấp đôi, và thế là sụt áp thê thảm trên B+
Em lại quay lại phương án 2 choke 2 kênh, và lắp thêm cái công tắc đóng cao áp, thấy nó cũng êm xuôi nên để vậy!

Em đã thay thử các loại tụ thoát cathode tốt nhất mà em có (tháo từ ... EL34PP ra để check) nhưng mà âm thanh của 6p3c-E này nó cứ thế nào ấy, nó cứ chìm chìm, xìu xìu, dải cao yếu, ... nói chung là em nghe ko sướng tai. Nó chỉ đc cái chầm chậm, ề à rề rà, mướt mướt, mượt mà theo yêu cầu của khổ chủ (anh bạn em) - chắc là do xìu nên cảm nhận rứa!

Em thử nối chân 1 với chân 8, cắm EL34 vào, chạy áp B+ 320V, dòng 70mA, tất cả các chỗ khác để nguyên ... thì em chẳng muốn cắm lại 6p3c-E trở lại. Âm thanh rộng hơn, dải cao rõ hơn, lung linh hơn, tiếng khỏe hơn ...
Tất nhiên là em cũng biết EL34 thì nó khác 6p3c-E nhưng mà khác biệt nhiều quá ...

Em đọc lại đoạn này:

Và nhất là cũng đã từng nghe các bác hay nói: "Bóng Nga phải chạy áp cao cao tý, chạy áp gần với data thì nghe cái giề"

Vậy là em nảy ra ý định ... thay cục nguồn, chơi áp B+ tầm 350-380V xem nó thế nào.
Vì cũng thấy đại hiệp cuongnm, cụ Sần, cu Hoàng cổ vũ ... tăng áp!

Có lẽ ... dệt lại cuc nguồn, còn cục nguồn kia, để dành chơi 6c4c cho tương lai.
Các bác thấy thế nào ạ?



Em làm loãng topic tí. Hôm qua em đã cho cái amp của em nó hót rồi (1 vế), nhưng em gặp 2 sự việc:
1. có tiếng muỗi trong loa ( diễn nôm là tiếng e e e trong loa) tiếng muỗi này nó không chịu ảnh hưởng của volume của cả amp và pre.
2. Ngâm điện chừng 30p thì tự nhiên tiếng từ từ giảm rồi ...im luôn, rút điện khoảng 30p sau mở lại thì nó lại hót, rồi lại bệnh cũ.

Các bác chuẩn bệnh giúp em với, và nói rõ luôn làm em làm y chang sơ đồ đầu tiên ở trang 1, kể cả giá trị các linh kiện, chỉ có đường hồi tiếp là em chưa lắp mà thôi.



Tiếng muỗi bác kiểm tra mấy cục Fe ép chặt chưa, xong rùi quay từng cục 90* xem có cải thiện gì không (opt, nguồn, choke) và quan trọng là đi dây gọn gàng, đúng lí thuyết đã.
Vấn đế thứ 2 bác kiểm tra các mối hàn,nhiệt độ các tụ và trở, điện áp tại trở Kathode anode của các tầng, nói chung là các mức điện áp, điện áp bias sau 30p rùi bác post lên đây, và điều nữa là đèn của bác có đỏ phiến :?:
Chúc bác may mắn



1. Tiếng muỗi là do nhiễu, có thể do dây tín hiệu ko bọc giáp cẩn thận, cũng có thể trên đường đi tín hiệu của bác bị nhiễu (dây tín hiệu song song với dây điện AC, volume ko tốt ...) Bác thử kiểm tra lại phần dây tín hiệu.
Cũng có thể do các cục OPT, choke, nguồn đặt các vị trí chưa phù hợp như Huyhoang đã nói ở trên.
Bác vào đây đọc thêm và thử các cách khác nhau nhé:
http://www.vnav.vn/forum/viewtopic.php?f=46&t=66976
viewtopic.php?f=46&t=401

2. Cái món hát 30 phút rồi im tịt, tắt đi 30 phút bật lại thì hát và sau đó ... im tịt này em ... chưa gặp :shock:

Em phán mò nhé: Bác kiểm tra các con tụ, xem có con nào ... hỏng hay ko?
Hoặc các điện trở, xem có con nào chạy 30 phút, ampli im tịt và nó thì nóng như đốt hay ko? Có khi nó điện trở nó nóng quá đến mức giá trị nó tăng cao quá nên mới vậy - em đoán mò thôi nhé.
Đo đạc lại như huyhoang nói, khi nó đang hát và khi nó ... đã câm nín, rồi post lên cho các anh em xem.
Mà nó hát như thế nào bác? bình thường hay méo xệch ?

@Huyhoang: Cu Hoàng cho mình xem cái mạch 6sn7 => 6p3c-E mà cu đã lắp, mình xem tham khảo tý. Mần mãi cái con ampli này mà vẫn chưa cho ra tiếng ưng tý. Cao áp đã quấn xong cuộn 400V-0-400V rồi :lol:



Bác coi lại phần nguồn, lọc cho kỹ sẽ hết. Ngoài ra gắn thêm trở trước lưới nữa khoảng 1k



Bệnh số 1: em để bộ nguồn và choke, tụ dầu lọc ở 1 hộp, có lẽ nhiễu do khúc đầu jack cắm vào cục mono, vì đầu jack này gồm 12 chân, đốt tim, cao áp, bias hàn vào 12 chân này, có lẽ khoảng cách gần quá nên bị nhiễu để mai đấu trực tiếp xem nó thế nào
Bệnh số 2: 1 chú tụ FT03 chắc bị xịt rồi, em thay 2 cục tụ nối tầg khác thì hết.
em chưa dám thử lên loa lớn, thử bằng cái loa supround 4 ohm, nghe nó đập cũng hoành tráng ra phết. giờ thì đau lưng quá, em ngủ đây.
Cám ơn các bác nhiều



Bác mà cắm loa 4 ohm vào cọc 8ohm của OPT thì nó đánh mạnh là đúng rồi, vì khi đó tải anode của bóng công suất sẽ chạy sai chế độ. Ra-a sẽ giảm còn 1 nửa so với thiết kế mạch

Mà mạch này, nguyên bản nó đã mạnh lắm rồi, tiếng rất khỏe! và gain cũng lớn nữa, nếu dùng volume 100K, nhích 1 tý nó đã làm um cả lên.



các bác cứu thằng gà mờ này với.
Hồi nãy lọ mọ bật lên tiếp để kiểm tra lại thì cầu chỉ đứt, coi lại thì 1 trong 4 con diot bị đánh thông, em thay con khác thì lại bị nữa, cũng ngay vị trí đó luôn. em hết dám đóng điện tiếp. trên sơ đồ là con U07N (Dataheet là 1A-1500V), em lục tung Nhât Tảo ko có con này, nên theo tư vấn mấy ông bán hàng em dùng con IN5408 (Datasheet 3A-1000V). giờ em không biết là phải dùng con nào hoặc mạch em có vấn đề gì không. các bác cho lời khuyên với ạ.



kiểm tra mạch có chạm chập ở đâu không bác , rút tất cả bóng ra rồi kiểm tra các điểm nối vào mass (đo mass với B+ có thông không) , kiểm tra các tụ lọc



em tháo nguồn ra khỏi mạch rồi, ngắt luôn khỏi 2 tụ lọc 50uF và 80uF luôn vẫn bị, em đốt tới con diot thứ 3 + 3 cái cầu chì 3A. hết cầu chì, nản toàn tập, biết vậy hồi đó nắn xừ nó bằng đèn có vẻ ổn hơn , giờ mà tháo cục ngưồin ra quấn lại thì hãi quá, chưa kế mớ dây đồng ko lẽ...vứt đi (ngâm vecni rồi có dùng lại đc không các bác ?)



Thay tất cả diode đi bác , có con bị rò rồi



Chém sớm thế! Hôm nào rảnh lại uống riệu đê



Gì chứ riệu là em o
từ chối !



Đập 4 con 1N4007 vào thay 4 con kia đi bác, rồi đóng điện cho nó chạy 1 hồi, đo áp tại chân tụ lọc, ổn ổn rồi mới cấp nguồn cho mạch.
Bác tháo nguồn ra mà vẫn bị thì chắc tại ... diot.
