Cả nhà giúp em DIY Amply EL34 Push Pull với

Chào các bác sau 1 thời gian chỉnh chọt cái amp của em vẫn bị ù mặc dù em đã kéo hết mass về 1 điểm hoặc chia ra nhiều điểm từ mass chính của toàn mạch, đến hôm nay em chọt vào cía volume thì hết. Cái volume của em có 2 cọc nối từ vỏ xuống mass + thêm đường mass của dây tín hiệu nữa đưa xuống đất thế là hết luôn ù xì. Nhưng có 1 cái em chưa hiểu vì sao sau khi đấu thằng vỏ của volume xong thì cứ phải vặn đến số 3-4 thì mới có tiếng được mà trước đấy em chưa đấu thằng đó thì vặn nhích lên đã có tiếng rồi. Các bác cho ý kiến với. Nếu bỏ thằng mass của volume thì nó bị ù nhiều quá. Em cảm ơn bác bác



Bác thay volume khác hoặc đo vỏ có điện trở với các chân của volume không Quan trọng là bác xác định chính xác có phải do volume



Em đo điện trở cách điện của volume với vỏ máy và với chính cọc vỏ của volume vẫn bình thường không bị chạm chập gì. em bỏ dây chân vỏ của volume thì hơi bị ù tý nhưng khi nhích lên thì đã có tiếng. Em dùng volume 250k của nhật cũ ngày xưa tháo amp bán dẫn ra. Để chiều em thử lại và chụp cái anh show lên bác phán hộ em cái.



Em tìm ra nguyên nhân rồi, đó là cái volume này điểm giữa của nó nối với vỏ của volume ma cho xuống đất nên nó mới bị vậy. Em thay cía khác vào đã hết nhưng vẫn bị ù. Em nối em nối mass xuống vỏ máy thì hết ù êm re không có tiêng gì cả kể cả vặn volume gần hết cỡ, mặc dù em đã dùng 1 con tụ 0,01 rồi nhưng không hết. Các bác bảo nối mass xuống vỏ máy thế có anh hưởng gì không ạ vì em cũng hơi lo lo.



Em chưa hiểu ý bác, ở trên bác có nói là vỏ không thông với chân nào. Và em cũng chưa hiểu amp của bác hết ù chưa. Nối mass xuống vỏ amp nào cũng làm từ hãng đến DIY, bác yên tâm



Đúng rồi bác nó không thông với chân nào nhưng nó lại có thêm cái chân nối từ vỏ của nó vào chân giữa của volume nên em nối chân của vỏ đấy vào đất nên nó mới bị tình trạng như vậy. Vậy là em yên tâm rồi hết ù im re xướng thật cái vụ ù xì này em bị cũng lâu rồi không hết rỡ hết dây nhợ làm đi làm lại không biết bao lần nhưng vẫn bị hôm nay làm hết rồi thế là xong em sẽ hoàn thiện nốt 1 kênh nữa và post ảnh em nó cho cả nhà xem công trinh đầu tay của em đây ạ. Một lần nữa em xin cảm ơn các bác đã quan tâm chỉ dẫn tận tình cho em hoàn thành em amp el34 pp này.



Lắp xong kênh kia rồi ... chọt tiếp bác ạ :lol:



Các bác ơi, các bác có cách nào làm cái nút vặn volume cho mấy con Amp DIY ko ạ?
Em vẫn chưa nghĩ ra cách nào làm mấy quả núm vặn cho đẹp đẹp tý, đang để cái cuống trống trơn vậy



Bác tham khảo qua chỗ bác dũng yes sir xem có cái nào ưng ý không ạ!



Bác ra hàng sửa chữa điện tử cũ hỏi xem có cái amp nào hỏng mua lấy cái nút volume là đẹp nhất em cũng dùng mấy cái đấy của japan ngon lành cành đào còn bác thích mới thì qua ngài dũng yes sir mua cung ok.



núm volume thì lão giết sơ đầy nhóc, đủ loại từ vintage cho đến model, tuần nào em cũng lượn chổ lão ấy, rẻ thì vài chục nghìn, đắt thì vài trăm K. lão ấy nhìn mặt em phát chán rồi . bác cứ chọn thừ rồi order lão ấy.

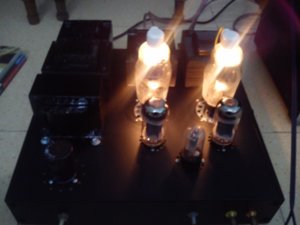

Khoe với các bác con G811 của em, hơi lạc đề vì topic này là EL34PP, nhưng em mần nên em nhét nó vào đây sâu hàng luôn thể.
Nó đang bị ù do em đang đốt tim AC, vì đang lười nắn DC, để vài bữa nữa rảnh rảnh em mần quả cầu mũi tên + tụ lọc cho đốt tim.

Một kết luận dựa trên chủ quan còi còi rơm rơm của em là: Ráp Single-ended, hãy ráp bóng 3 cực đốt trực tiếp.
EL34PP hiện tại đang nhường sân khấu trình diễn nhạc Trịnh + vocal, jazz lại cho G811



Chúc mừng anh, nếu có OPT to hơn thì có thể...



Có thể .... ra sao hả Hoàng? Cu cậu cứ lấp lửng quá!



chào các bác em show hàng con el34 pp của em đây ạ. Sau bao ngày còng lưng vất vả với em nó thì công sức này cũng đáng. Hiện em đang cho chạy ở dòng 38mA
http://i1271.photobucket.com/albums/jj6 ... 4bfda5.jpg
http://i1271.photobucket.com/albums/jj6 ... c7417e.jpg
http://i1271.photobucket.com/albums/jj6 ... f24058.jpg
Cảm ơn lần nữa các bác đã nhiệt tình giúp đỡ em.



Hồ hồ, nhìn ampli của bác toàn hàng ngon, chắc theo tiêu chí ngon - bổ - ko rẻ nhỉ ?

Chúc mừng bác nhé!

mà Va bao nhiu mà bác cho mỗi thằng EL34 chạy 38 mA vậy?



Show hàng đống ve chai của em

hôm nay hàng Hammond về rồi, nhưng làm biếng chưa thử xem thế nào.
Nhân tiện cho em hỏi về UL, nếu mạch này đấu thẳng mỗi chân 4 của đèn, qua trở 750ohm vào OPT được không ạ? hay phải chế mạch theo kiểu khác ạ?



Em đoán:
- Cục ở Giữa: Là cục choke và 2 cục OPT
- 2 cục 2 bên là bóng, nguồn mono
- Bác có cả thảy 8 quả tụ dầu, to vật vã :shock:
Sao lúc đầu không chơi mô nô bờ lốc luôn bác?

Chúc mừng bác đã hát cả hai kênh. Âm thanh thế nào ạ?
Em nghe đại hiệp nói UL mà qua trở đến g2 thì dẹp, vậy nên khi nào chơi UL thì em quất thẳng g2 vào UL.
Fixed bias hãy cố gắng cẩn thận, đỏ phiến là mệt đóa, EL34 đắt lắm!



EM làm lai đủ kiểu nên ko biết có gọi là Mono bloc được không nữa . Cục ngay chính giữa là cục nguồn, bao gồm 1 cục cao áp - Bias, 1 cục đốt tim, 2 tụ lọc nguồn, 2 tụ lọc Bias. còn 2 bên là bóng + OPT đấy bác .
Tối nay về em sẽ thay 2 cục OPT (của xin được ) bằng OPT Hammond, nghe ổn thì em sẽ mày mò đấu nối UL xem sao. quan trọng là giờ em vẫn ko hình dung là theo sơ đồ Hasimoto này thì đấu UL như thế nào, chỉ nghĩ là thay vì 2 chân 4 nối với nhau qua con trở 750ohm, thì em sẽ tách ra mỗi chân 4 sẽ đi qua 1 con trở 750ohm, rồi đi thẳng vào OPT (cục OPT em mới mua có đến 5 sợi dây cho cuộn đầu)



Híc, tụ lọc cho nguồn âm bias mà sắm tụ dầu to bự tổ chảng vậy cà. Bác chịu chơi quá! Bữa nào làm dự án khác, bác tháo cặp tụ dầu đó ra xài lọc nguồn đê, lấy 2 con tụ hóa lọc nguồn bias là ổn rồi!

Khi cắm UL, cắm thẳng ko qua trở 750 ohm nữa. và nhất thiết là phải có 1 đôi loa rách chịu trận, nhỡ may tự kích, quá đà loa nó bốc khói cũng ko phải hối tiếc!



Theo em đã diy ampli đèn bác diy luôn monoblock chay classA thì tốt hơn chứ puspull âm trường không roong, tiếng không chi tiết chán lắm! Em đang dùng puspul chạy 4 quả l34 và 12au7 nghe cứ cứ thế nào ý. Nói chung là không hài lòng lắm!



Cũng tùy mạch bác ạ, ko phải cứ push pull là như vậy
Và theo quan điểm của em, cái âm trường rộng hay ko rộng, thì cái loa nó phát ra mới quyết định nhiều (nhiều chứ ko phải tất cả)
Em làm xong EL34 push pull, nghe loa cỏ của em thì vẫn vậy, nó có vẻ hẹp, nông và khả năng tái tạo không gian âm nhạc nó ko đc vừa lòng lắm
Nhưng mà khi em đem đi check của anh bạn hàng xóm, loa JBL 4344, âm trường nó rất rộng, không gian âm thanh làm mình có cảm giác như đang được ngồi trước một cuộc trình diễn. Và tất nhiên, trong cái hay đó, có một phần tự sướng vì đó là sản phẩm mình đổ mồ hôi, sôi mũi nước làm ra. Và cũng có thể là tai em vẫn còn dày vì mới tập nghe mấy năm nay thôi, cơ hội chơi và trải nghiệm cũng chưa nhiều. Tuy nhiên em cũng phát biểu cảm giác của mình, hy vọng có được thêm các ý kiến của các bác, để DIY cái đôi tai của mình thêm



Vâng, việc chạy Class A hay AB, hay gì gì đó thì em chửa biết vì mới bước chân vào thú chơi DIY này, nên nếu các bác nào có sơ đồ mạch của Class A thì giúp em với, có thể em sẽ vật cái đống ve chai của em ra để thử nghiệm mạch mới nó thế nào, cái nào hợp với tai cây của em thì em chiến .

@Bác Rock: bác nghe thử JBL 4344, vậy bác cố tìm cách cho nó ghép với Klispch Heresy I, hoặc nếu có Horn hoặc Corwall càng tốt, em đảm bảo bác là có nhiều bất ngờ khác đấy . nhất với với mấy lỗ tai khoái Vocal và Jazz



Class A, Class AB 1,2 ... Class B gì gì đó, em mò mẫm mãi, tìm đọc mãi mà chắc chưa trúng thuốc, nên vẫn i tờ mù màu luôn
Rồi có 1 bữa, gặp 1 bác, hỏi bác ấy, bác ấy lấy giấy ra, vẽ vẽ cái đường đặc tuyến, rồi ngắt cái đoạn thẳng thẳng, rồi chiếu lên cái trục biểu thị sóng âm sau khi khuyếch đại tín hiệu đi vào lưới 1, class A là hình sin hoàn chỉnh, class B là mỗi nửa hình sin do 1 bóng đảm nhiệm, class AB nghĩa là nửa A, nửa B .... em mới ngộ ra đc 1 tý.
Nhưng mà cái khoản xác định thế nào là class A đối với từng đèn (dựa vào Ua, Ug1, Ug2, Ia, Ig2 ...) thì em chưa mần đc. Hic. Đúng là ko có kiến thức gì về điện, toàn học vẹt. he he.
Đợt trước em mò đc cái mạch nó ghi là EL34PP class A 25W/chane .... nên em cứ y chang ra rứa em phang vào. :lol:

Em cũng đang âm thầm đọc đọc, hỏi hỏi cho ra nhẽ cái vụ xác định lớp học cho mấy cái bóng, cơ bản là chưa tìm đc điểm mấu chốt để gỡ nên đang mù mờ quá

Em thì chỉ biết nếu chạy class A thì nghe sướng hơn, chất lượng âm thanh cải thiện hơn. Vì em đã từng lắp cả A và B, vẫn trên cục nguồn ấy, trên OPT ấy (chỉ có điều là rã Fe ra, xếp lại xen kẽ, Henry tăng đáng kể), vẫn sử dụng mấy quả bóng công suất và bóng nắn ấy. Và khi nghe Jazz, Trịnh, Vocal và cả nhạc vàng, em thấy khi học lớp A, mấy thằng EL34 thể hiện xuất sắc hơn, sâu lắng và tình cảm hơn, mềm mại và uyển chuyển hơn.
Còn các thể loại nhạc nhanh, mạnh, dồn dập, nhiều tiết tấu ... Em ko thích nghe bằng đèn lắm nên cũng chẳng bao giờ sắm đĩa. Mỗi khi thèm Rock, em lại cắm cái tai phone (đầu tư 1 quả tai phone tử tế dành cho nghe rock rồi mà ), nghe nhạc lossless trên máy tính. Chứ hệ thống cỏ cỏ của em, toàn những năm 75-80, bỏ tý rock vào .... ko kham nổi :lol:



hàn kiểu này có...nổ không các bác, em đang run
