Cả nhà giúp em DIY Amply EL34 Push Pull với

chào bác rock0em_h_x em sẽ đeo theo bác để quấn nguồn giống như bác nhưng em ráp 7591 PP. hihi cảm ơn bác: viewtopic.php?f=46&t=76699



bác quấn thế dễ tuột nguồn lắm
theo mình thi bác quấn FE 40 đầy 60 thì bác tính 1.6 hoăc 1,8 vòng 1V bác ạ
bác dùng dây sơ cấp 0.75 dây thứ cấp 0.50 dến 0.55



Anh ấy lấy 2 vòng / 1volt đó anh , 440vòng mà 220v thì đúng là 2vòng /1volt phải không ạ



Lỡ may tuột nguồn thì lúc nào quấn xong, đo thì sẽ rõ :mrgreen: .... vì em đã quấn xong sơ cấp, và bây giờ là 800 vòng cao áp rồi. Chặng đường còn lại nó cũng chỉ khoảng 900 vòng nữa thôi, nên cứ quấn cho xong các bác ạ.

Hôm nay lại chạy loăng quăng, cùng anh bạn sửa chữa máy tính đi đồng nát. Đến đồng nát toàn thấy ampli tàu và ... Tiến Đạt Transformer :mrgreen:
Cũng tìm được mấy cục nguồn trong các giàn mini của Nhật, Fe lưỡi 28, màu như màu quả mận chín, em định về rã ra quấn choke. hehe



Cứ quấn đều tay đi bác. Em thì làm tà tà, vừa làm cái này, vừa mó cái kia 1 tý.



Tình hình là đang quấn nguồn quay bon bon, lại có kế hoạch đi công tác mất rồi.
Vậy là lấy băng dính, đính dây lại đó, cuối tuần đi công tác về quấn tiếp.
Cơ mà đi công tác Hà Nội hay Sài Gòn thì em còn tranh thủ kiếm chác được vài món, đằng này lại ... đi Lào. Chắc là ko kiếm được gì rồi.
Hic :cry:

ah, mà các bác cho em hỏi tý ạ. Lọc nguồn thì muốn có nguồn cho ngon, là cần dùng 2 tụ dầu ạ? 1 con sau đèn nắn, 1 còn sau choke?
Em dự định đổi cặp tụ dầu 15uF/630VAC của Đức (to như 2 lon bia Ken) để lấy cặp tụ dầu nhỏ nhỏ xinh xinh 30uF/370VAC của Mỹ (đường kính 4cm thôi). 370VAC ~ 490VDC, vậy là cắm được vào mạch em rồi các bác nhỉ?

Nếu tụ sau choke 220uF/630V như bác huyhoanghp96 vẽ trên mạch, thì em phải dùng tụ hóa rồi nhỉ?



vâng em xin cảm ơn bác nếu có gì không hiểu bác giúp em với nhé. chúc bác đi công tác vui vẻ, thành công.



Cái này nó còn tùy thuộc gu nghe nhạc từng người , có người nghiền tụ dầu , nhưng lại có người nghiền tụ hóa . Nhưng mỗi cái nó có cái hay của nó ạ , nếu dùng tụ hóa ... Black Gate, ELNA Cerafine , BC Phillip , .... , tụ dầu thì ASC , aerovox ,....thì so sánh hơn thua kẻ tám lạng người nửa cân ạ . Thường thì tụ dầu tốt dễ kiếm hơn tụ hóa tốt volt cao , vậy nên chọn tụ dầu là tối ưu nhất ạ . Đức , Mỹ ,... không quan trọng , quan trọng là anh thấy con nào hay là được ạ . Tụ sau choke , nếu không có tụ dầu dung kháng lớn , anh có thể sài tụ nhỏ cũng được ạ , khoảng 70uF trở lên là êm đẹp ạ
Chúc anh đi công tác vui vẻ ... và hớt được nhiều thuốc độc :mrgreen:



Các bác ạ!

Choke trong mạch có thông số là 400mA/2.5H
Em dự kiến quấn cục choke trên Fe lưỡi 28mm, dày 4cm, gỡ ra từ cục nguồn của giàn mini Nhật bãi.

Dây đồng 0.45mm để chịu được dòng 400mA. Với cửa sổ cục Fe như vậy thì tính toán em sẽ quấn đầy đạt được khoảng 1.200 vòng.
Fe, dây đồng, số vòng và yêu cầu thông số cục Choke như vậy, quất được các bác nhỉ!

Chỉ hơi tội em tý là toàn quấn dây to, giữ dây mỏi rũ cả hai tay, đến lúc cầm đũa ăn cơm run run, mẹ nhìn với ánh mắt xót xa: sao thằng con mình lại dây vào mấy cái món này để rồi nghiện và ra nông nỗi này ko biết? :lol: :lol: :lol:



May mà sang bên này vẫn có mạng mẽo ngon lành, lên đây ... tiếp tục hỏi các bác! :mrgreen:
Em đang nghiền ngẫm cái mạch, về đèn, trở, đấu nối thì rõ ràng trong schematic rồi. Nhưng em có một số thắc mắc sau, mong các bác giải giúp em, để em còn biết đường lo kiệu cái vụ linh kiện:

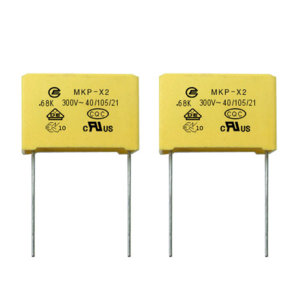

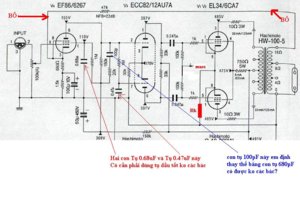

1) Trong cái mạch, nó có 1 cặp tụ nối tầng 0.047uF thì rõ rồi, em sẽ dùng 2 cặp tụ dầu K40Y-9 cho 2 kênh. Nhưng trên mạch có 1 con .68uF nối từ chân 1 đèn EF86 và 1 con .47uF nối từ chân 7 đèn ECC82 xuống mass. Tác dụng của 2 con này là gì ạ? Và có cần dùng đến loại tụ tốt (ví dụ tụ dầu K40Y-9) ko ạ? Nếu không thì dùng loại tụ film MKP (vàng vàng, vuông vuông như dưới đây) được ko ạ?

Thêm nữa, có 1 con giá trị là 100pF; nếu ko tìm được con này thì cứ thay tạm những con khoảng dưới 1000p (ví dụ 680p) cũng được các bác nhỉ?

2) Em định chỉ chơi OPT thứ cấp ra 8Ohm, loa 8 Ohm, nên có bỏ được cái đường từ nối từ chân 3 & chân 8 của EF86, qua trở 47K đến điểm 16Ohm trên OPT được ko các bác? Bỏ thì có ảnh hưởng gì ko ạ? (em đoán là ko ảnh hưởng gì cả :lol: )

Còn mạch thì em làm auto bias nên theo sự chỉ bảo của bác huyhoang và bác mit, em nối 2 con 100K xuống mass; lắp 1 con trở thoát cathode từ chân 1 và chân 8 của 2 đèn EL34 xuống mass. Giá trị thì cứ đặt vào cao cao 1 tý, tầm 600-700 Ohm. Sau khi chay, đo dòng, đo áp rồi thay sao cho EL34 chạy dòng khoảng 60-70mA. => Duyệt các bác nhỉ!



Tụ nối tầng , nếu được anh nên sài từ 0.1 => 0.47 uF anh ạ , để không bị mất bass , 0.047uF hơi thấp ạ
Con 0.68uF dùng tụ tốt thì cũng càng ... tốt , không có anh cứ đưa tạm con tụ nào đó vào cũng được ạ , miễn áp chịu đựng khoảng 400V chỗ nầy cho an toàn phòng khi có gì đó xảy ra , không thì 250V là ổn. Tụ 100p anh lắp đúng giá trị ạ
Còn tụ 0.47uF thì mong được các bác chỉ giáo tác dụng của tụ này ạ

Cái đường đó , OPT 4 , 8 , 16 ,... ohm sài được hết , nó là đường hồi tiếp để ổn định mạch thui ạ , nhưng tạm thời anh cứ bỏ nó đi , chưa cần đến nó , khi nào xong rùi nghĩ đến nó sau cũng được ạ

Hi vấn đề bias cho bóng anh làm như zầy là ... duyệt luôn ạ

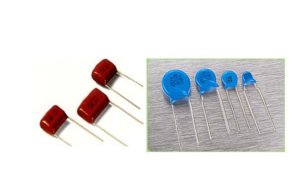

Cần lắp đúng giá trị 100p thì chắc là phải chiến loại tụ gốm này thôi.
cần 100p, thì cứ múc tụ nào nó ghi trên thân tụ là 101 K hoặc 101J ( 10 x 10^1 = 100pF, sai số K hoặc J). hehe :mrgreen:

Trị số nhỏ kiểu như 100p thì em chỉ mới thấy trên các loại tụ gốm như thế này, chứ tụ dầu, tụ hóa, tụ film chưa thấy bao giờ.



Báo cáo các bác tiến độ thực hiện dự án của em:
Em đã quấn xong cục nguồn. Giờ em đang vừa quấn OPT vừa hàn mạch. Quấn OPT mỏi tay lại hàn mạch. Tranh thủ xxx chiều đi làm về và buổi tối, vừa DIY ampli đèn, vừa cố gắng cân chỉnh volume của ampli vô địch. Nói chung là giờ chỉ muốn cái ampli đèn mau hát, hát khỏe, vừa muốn ráp cái điện trở khoảng vài M vào mạch của cái ampli vô địch để nó hát be bé lại 1 tý! ha ha :mrgreen:

Sau nhiều lần lang thang vất vưởng ở mấy chỗ đồng nát, cũng đã kiếm được đủ trở, tụ hóa ... tạm thời dùng các món tháo trong các mạch TV, ampli cổ (đồng nát). Tụ dầu và tụ film cũng ship về đủ cả. ( Tiếc là đi đồng nát ko kiếm được cái tube sắt vụn nào cả :lol: :lol: )

Chassis thì cũng tận dụng luôn vỏ của 1 cái ampli hàng bãi - vỏ nó dày cộp, nặng trịch, chưa khoan lỗ, định để cuối tuần làm.
Bữa nào chụp ảnh khoe các bác. Hi!



Theo mình quấn 2 cuộn chập đôi thì khi đấu phải đảo đầu chứ không phaỉ như bạn nói.như vậy,2 cuộn luôn có điện áp 450v.dễ chập lắm.



Bác ấy đã quote lại bài rùi anh ạ



Các bác ơi. Em chơi autobias nên dùng Rk, giờ em định mắc thêm con tụ thoát cathode cho bóng công suất EL34 nữa, các bác cho ý kiến với!
Với lại em định cuối tuần này sẽ ráp vào chassis và đóng điện. Nhưng mà theo tiến độ này thì chắc chưa quấn được cục choke. Em định thay tạm choke bằng con điện trở 100 Ohm, rồi sau đó sẽ quấn choke. Như vậy có được ko các bác?
Em thì hiện đang có 1 cục choke, quấn dây 0.28 mm; Fe lưỡi 25mm. Em sợ nó ko chịu được dòng của mạch này nên ko dám mắc vào.

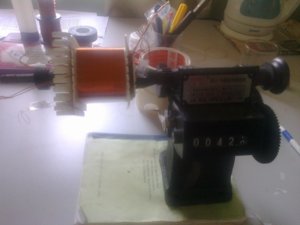

Em đang quấn OPT:



Được anh ạ , khoảng 100uF/ 50V là ổn

Anh dùng tạm con trở 100 ohm cũng được , choke dây 0.28 thì hơi bé ạ (tạm đủ 1 kênh nếu mỗi bóng chạy 70mA)

Anh dải dây đều thế



Ok. Em sẽ chơi con 100uF/100V

Hi. Em cũng quấn bình thường thôi mừ, theo sơ đồ bác Tea cho!

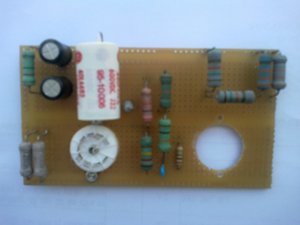

Em khoe các bác cái mạch của tầng tiền KĐ và đảo pha:



Hôm qua ngồi ráp mạch, mới để ý thấy cái vụ này.
Chả là em dùng 2 đèn nắn 5U4G để nắn nguồn 400V/500mA. Khi quấn đốt tim cho 5U4G thì em quấn 2 cuộn 5,3V/3A. Tuy nhiên do việc căn ke, cơ cấu các cuộn sao cho vừa vặn, để ko bị thiếu cửa sổ nên em đã ko chập đôi dây lại khi quấn 2 cuộn này mà quấn 2 cuộn riêng lẻ.

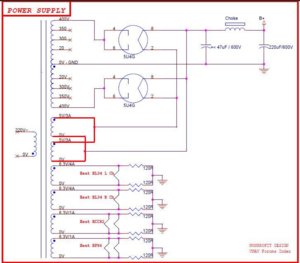

Giờ ráp mạch, và để ý lại thấy sơ đồ mạch nguồn (như dưới đây) thì em mới tá hỏa ra, ko biết phải nối 2 cuộn đó như thế nào để được cuộn 5,3V/6A dùng đốt tim cho 2 bóng nắn. Nguồn của em có 2 cuộn 5,3V/3A tức là 4 cái trạm, mà em giờ nhìn cục nguồn trạm hàn loạn cả lên, cũng ko thể nhớ nổi đầu nào dây vào, đầu nào dây ra cả.
Mong các bác chỉ giúp em vụ này với!

Với lại, có món này, em hỏi các bác, nhờ các bác chỉ trỏ luôn: Em tìm được mấy cái bộ nguồn máy tính bàn của HP Compaq cổ đại (- cái thời ổ cứng dung lượng có ... 2G). Tuy nhiên linh kiện thì cực chất. Em kiếm được 1 đống tụ Rubycon trong mấy cái bộ nguồn này rồi. Đo kiểm tra thấy cũng ổn ổn.
Em thấy trong bộ nguồn này, có 1 con Choke, nó be bé thôi, kích cỡ khoảng: Độ dày các lá Fe khoảng 3cm; Độ dài khoảng 4cm.
Em dùng 2 con này làm choke được ko các bác? Hoặc mắc song song, hoặc 2 con cho 2 kênh?



Giờ thì kính các bác giúp em đấu 2 cái cuộn 5,3V/3A này lại để được cuộn 5,3V/6A, cảm tạ các bác nhiều:



Nếu muốn mắc song song thì phải cùng pha.
Kiểm tra bằng cách chập thử 2 đầu, đo 2 đầu còn lại, nếu là 0 v thì chập luôn 2 đầu kia lại với nhau để được 5v 6A nhe bác.



OK. Thanks bác.
Tối về em sẽ làm theo cách của bác.
Còn cái món choke kia thì sao ạ? hay em cứ mắc đại vào, khi nào kiếm được đồng hồ đo henry gì gì đó hẵng kiểm tra?



Giờ thì kính các bác giúp em đấu 2 cái cuộn 5,3V/3A này lại để được cuộn 5,3V/6A, cảm tạ các bác nhiều:[/quote]

Nếu muốn mắc song song thì phải cùng pha.
Kiểm tra bằng cách chập thử 2 đầu, đo 2 đầu còn lại, nếu là 0 v thì chập luôn 2 đầu kia lại với nhau để được 5v 6A nhe bác.[/quote]




Sao phải chập lại hở Bác, mình đốt tim riêng cho từng bóng nắn rồi hai chân 8 của hai đèn nắn chập lại có được không bác?



ý bác là chân số 2 của 2 đèn nắn nối vào 2 đầu của 2 cuộn đốt tim, còn chân 8 thì nối với nhau và nối với 2 đầu còn lại của 2 cuộn đốt tim?


Mấy đêm vừa rồi, thức gần hết đêm. đốt tim, đốt dây, đốt thuốc ... giờ mờ hết cả mắt, đầu cứ căng cứng.
Nhìn vào cái ruột con amply mà phát ớn, vài bữa nữa đóng điện mà nó ko hát được, chắc là đút gậm giường, xem xong Euro rồi tính tiếp! Hic :cry: :cry:



Đầu tiên Em đo lần lượt 2 cuộn. Cuộn 1 là 5.28V; cuộn 2 là 5.25V
Sau đó em chập 2 đầu của 2 cuộn, và đo 2 đầu còn lại, thì đồng hồ nó hiện là 0.28V. Vậy chập 2 đầu còn lại này với nhau là được, bác nhỉ?



Bác làm thử thế này xem: 1 cuộn 5V đốt tim cho bóng 1( chân 2&8), cuộn còn lại bóng 2 tương tự. Sau đó, chân 8 của hai bóng nối lại thì ra B+. Trước khi lọc tụ bác gắn trở lọc khoảng 20om 20W trước tụ lọc. Mình đã làm như thế rồi amp vẫn hoạt động bình thường bác ạ.
