Cả nhà giúp em DIY Amply EL34 Push Pull với

Em thấy chuyển từ FT03-0.47 sang KY09-0.22 nó khác hẳn bác ạ, em thíh KY09-0.22 hôn vì thấy nó đều dãy hơn. FT03-0.47 nhiều bass quá, em không thích lắm (tiếng bas của tube nó không như bass của SS)



Bác nào có điều kiện giúp bác này không vậy?
gửi bởi anhlongtranf » Thứ 7 04 Tháng 5, 2013 08:56:46

Kính Chào Các Bác!
Em đã treo mỏ hàn cách đây cũng chừng 9 tháng. Tg vừa qua phải lo nhiều việc quá cộng với khó khăn của kinh tế nói chung nên em chỉ lướt qua diễn đàn xem các bác thực hiện lắp ráp chia sẻ các dự án cũa mỗi người cho đỡ nhớ.
Em em qua trở lại với dự án này vì cụ Lý (lynhan159) đã tặng em bo mạch dùng bóng EL84 - 6P14P của dự án này. Được tặng đã rất lâu (hơn 2 năm trước) mà chẳng làm gì được, nay hạ quyết tầm làm cho bằng xong.

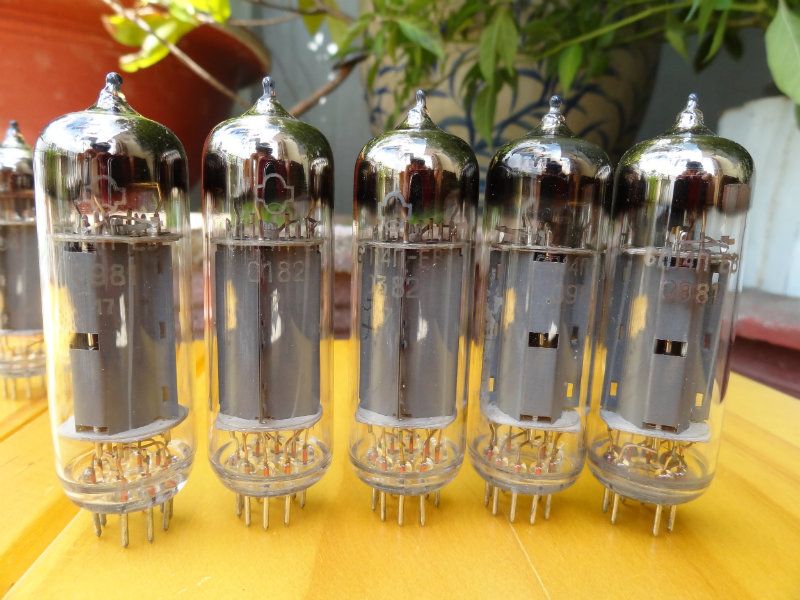

Nguồn em đã quấn xong, choke đang trên máy cuốn, OPT đã có đủ Fe 25 dày đủ 10cm loại xám cực tốt. Bóng mở đầu, lái đang có Nga hoặc Tungram ECC88 hoặc PCC189, Nắn Nga 5U3C hoặc Tàu 5Z3. Nhưng phần cồng suất chưa có bóng.
Nay em lôi topic này lên và mạo muội cầu viện các bác, mong bác nào có thể viện trợ hoặc bán giá hời cho em bộ bóng 6p14p để em thực hiện dự án này.
Xin chân thành cảm ơn!



Bác có thể đặt mua ở bác Vũ Đà Nẵng.
Giá của 6p14p-eb cũng ko đến nỗi đắt đỏ lắm, 100K/bóng:

Link: viewtopic.php?f=35&t=6171&start=25

Chúc bác sớm hoàn thành dự án



Bác rock ko đọc hết ý của bác ý rồi....!



Hic, đúng là em ko đọc kỹ rồi
Sorry, sorry.
Bác nào có thể thì viện giúp bác ấy 1 tay, chúc bác anhlongtranf sớm hoàn thành dự án.

Các bác cho em hỏi tý.

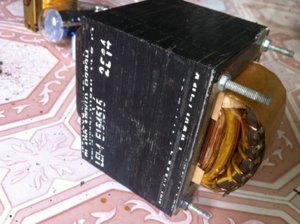

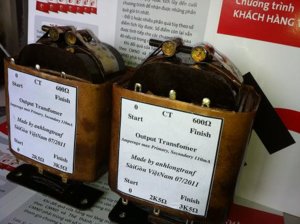

Chả là sau đợt rã Fe của OPT EL34PP ra để sắp lại xen kẽ EI cho đúng tinh thần của OPT pushpull, cũng như đợt vừa rồi em lại rã Fe ra để hàn lại mối dây bị tụt, em nhận thấy rằng quấn OPT xong, chỉ nên ngâm lõi cuộn dây, ko nên ngâm véc ni cả cục Fe. Vì khi lỡ may tháo Fe ra do đứt dây, hoặc có thể là hên hơn là kiếm đc dây đồng cực tốt, muốn quấn lại thay cái loại dây đồng chợ quấn mô tơ đang dùng, mà Fe đã ngâm vec ni OPT push pull hoặc nguồn thì cực khổ, SE thì đỡ hơn.

Lần này em ko ngâm Fe vào véc ni nữa, nhỡ may thích tháo thì còn .... có nghị lực mà mần :lol:

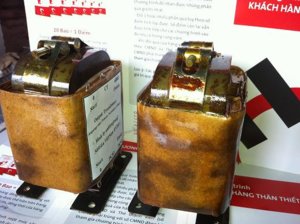

Fe của em do tháo ra tháo vào nhiều, nó bị xước cạnh cũng như xước 1 ít bề mặt, vậy là ... nó bắt đầu xuất hiện những chỗ rỉ sét.
Các bác có cao kiến gì chống vụ rỉ sét này ko ạ?
Em đang tính kiếm dầu máy về tra, hoặc dầu hỏa, hoặc .... dầu nhớt.
Nhưng đang ngại, ko biết làm thế nó có ... đúng theo thuần phong mỹ tục của DIY biến áp ko các bác? có hợp lý ko ạ? hoặc có ảnh hưởng gì đến OPT ko ạ?
Hoặc các bác có cao kiến gì thì mách em với. Chứ em nhìn bộ Fe M6 mà nó nâu nâu đỏ đỏ thế em xót lắm



vụ dỉ sét này khó à nha nhưng em có trải nghiệm này bác có thể tham khảo
em đã tháo rất nhiều biến áp , có nhiều cái em thấy khoai tây ko ngâm FE vào cách điện mà em thấy có lớp dầu ko màu y như dầu máy khâu tuy nhiên em chỉ thấy ở biến áp nguồn còn opt thì chưa thấy bao giờ bác tham khảo xem nhé



Hiiiiiiiii
Những nơi "rỉ sét" tốt nhất là đánh sạch dùng sơn chống rỉ pha loãng quét qua một lượt, để tránh rỉ về sau, còn không lo dẫn điện vì khi ghép với 1 lá bề mặt cách điện còn nguyên sơn thì không sao.



Bác lau sạch rỉ rồi dùng chính vài nhúng vecni lau bề mặt, nếu cần lau lai sau khi khô lớp trước , em đã làm với biến áp nguồn đo đạc trên tấm Fe vẫn thấy nó cách điện...



Với em, một khi đã đóng lá fe cuối cùng thì hoặc là nó sẽ được ráp vào máy đến khi nào máy không hoạt động nữa thì thôi, hoặc là vứt luôn ngay sau khi ngâm vecni mà không đạt yêu cầu (cái này rất ít khi xảy ra, từ ngày biết quấn đến giờ chắc em vứt đi không quá 2 lần). Bởi vì với em làm một cái mới nhanh hơn rất nhiều so với sửa lại một cái cũ bị hư hỏng. Vậy nên, nếu cần ngâm vecni để tránh các hiện tượng phát sinh dòng fuco hoặc cần cho cục BA chặt chẽ hơn, không bị rung khi chạy thì cụ cứ ngâm thoải mái. Lá Fe tháo ra tháo vào vài lần sẽ cong vênh hơn dẫn đến BA của cụ sẽ khó đạt yêu cầu hơn.



Hi.
Chắc là em ko theo đc bác cái vụ này à nha.
Chỗ em kiếm Fe cho OPT khá khó khăn, em thấy vậy sau gần 2 năm biết lang thang ở các bãi sắt vụn chỗ em.
Nên Fe tốt đối với em là cực kỳ đáng quý, đáng nâng niu và trân trọng như dép bitis nâng niu bàn chân Việt vậy.

Vả lại, có ai lại đi vứt cặp OPT được ghép từ bộ Fe M6 32mmx50mm chỉ vì ngâm vecni xong ko đạt yêu cầu?
Cái này là em ... ko dám à nha.
Vậy nên em mới băn khoăn cái vụ ko phải ngâm vecni cả cục Fe, mà vẫn đảm bảo ko rỉ, và cách điện tốt chứ!



Vẫn cách củ chỉ bác làm xong lấy rẻ lau 01 lớp vecni mỏng lên vừa cách điện vừa chống rỉ..



Vâng, em cũng đang tính lấy giẻ khô lau sạch phần gỉ và kiếm cái chổi quét sơn loại nhỏ mịn về quét véc ni lên cho nó.
Thanks bác



chống rỉ sét thì các bác lau sạch fe rồi phủ lớp dầu máy lên . Đến lúc vô fe xong thì dùng sơn xịt hoặc vecni cách điện quét một lớp nữa là được . Trước khi cất fe em hay quét lớp dầu máy lên và bọc lại bằng giâý báo , để vài năm rồi chưa thấy sét .



khỏi cần chổi , dùng luôn miếng rẻ khách thấm vecni lau luôn vài lần là ngon....



chào các bác. hiện em đã hoàn thành dự án này cũng đã lâu, em ngại nhất vấn đề thay bóng vì bóng của em là bóng không đồng bộ nên mỗi khi tháo ra rút vào lại phải chỉnh bias. Vậy có bác nào có mạch auto bias thì cho em xin để mod lại cái amp của em cái ạ.
em lang thang tìm được cái này các bác xem mod phần auto bias vào thì có cần sửa thông số của con 100k và con 1k từ chân 5 của el34 không ạ
http://i1271.photobucket.com/albums/jj6 ... d3514e.png



Bóng ko đồng bộ, ko cân nhau nên mới cần fixed bias để chỉnh cho cân chứ bác?
nếu bác nhất quyết thay Rk vào để chơi auto, thì bác phải cung cấp thông tin cho cả nhà biết mạch như thế nào, áp tại các điểm anode, chạy 3 cực hay 5 cực hay UL chứ bác?
Chứ tự nhiên cắm 2 con R 270 ohm vào, nhỡ may chế độ này chạy áp cao, Pa > Pa max, đỏ phiến EL34 thì mần răng?



Chào bác. Em làm theo mạch Hashimoto bác ạ. chạy chế độ 3 cực như trên sơ đồ thôi bác ạ. Chỉ có điện áp thì em chạy B+ là 395 chân 1 12au7 là 297V chân 6 của ef86 là 145V. Mong bác chi gáo thêm



B+ là 395V, vậy bác thử dùng Rk = 470 ohm/10W cho mỗi bóng EL34 xem sao.
Khi đó mỗi bóng EL34 chạy tầm khoảng 60mA, Vk khoảng 28V, để nghe vậy xem bác có ưng ý ko rồi tính tiếp.

Tụ nối tầng của bác trị số bao nhiêu vậy? Nếu nó là 0.047uF như mạch thì em nghĩ con trở lưới 100K đó bác nên thay bằng con 820K hoặc 1M.
Nếu là 0.22uF thì bác chơi 470K, nếu là .47uF thì để 100K-220K cũng đc.

Chúc bác cắm rút ngon lành



Chào bác. Em đang dùng nối tầng 0,047uf bác ạ, chỉ thay đổi con 0,68uf thành con 0,47uf thôi. Nếu muốn thay đổi đầu vào của OPT dùng 5 cực thì phải thay đổi những gì? 5 cực của OPT có khác gì với 3 cực của sơ đồ đang chạy không ? không biết em gọi vậy có đúng không nữa
Muốn thay đổi dòng của amp thì cần phải làm sao để thay đổi khi chạy auto bias ạ? có phải thay đổi trị số của 2 trở của chân số 8 el34 là thay dổi dòng không bác ? cách tính trị số trở thế nào để biết dòng nó chạy qua mạch là bao nhiêu ạ?



đây kính bác

(Trở thoát Âm cực – Trở thoát Âm cực chính là trái tim của mạch khuếch đại Âm cực nối Đất. Nó đảm nhiệm việc thiết lập điểm công tác cho đèn. Điểm công tác mà em và các bác đã chọn cho đèn 6V6 yêu cầu điện áp Lưới là -12.5V, nhưng trở thoát Lưới đã đưa điện áp Lưới về 0V. Vậy theo các bác ta phải làm gì bây giờ? Đơn giản, ta chỉ cần đưa điện áp của toàn bộ đèn lên 12.5V bằng cách chọn trở thoát Âm cực sao cho sụt áp giữa Âm cực và đất là 12.5V. Khi đó, điện áp Lưới sẽ trở thành -12.5V tương ứng với Âm cực. Để xác định giá trị này các bác chỉ cần dùng định luật Ohm thôi (Phải tính toán, nhưng dù sao cũng là phép tính đơn giản thôi). Ta cần con trở này làm sụt áp 12.5V và cho phép dòng phân cực của đèn (49.5mA) đi qua. Như vậy theo định luật Óhm, R = V/I = 12.5 V/ 0.0495 A = 255Ω. Chà xong rồi.) trích dẫn



Đây bác: viewtopic.php?f=46&t=43513

và cả đây nữa: viewtopic.php?t=10071

Em cũng đang vừa đọc, vừa thực hành hàn chọt, vẽ vời và đo đếm.



Chào bác.
vậy grid voltage của el34 là -14V vậy muốn cho amp chạy với dòng 75mA thì ta tính theo công thức trên sẽ được giá trị điện trở là 186ohm ??? vậy công suất của điện trở phải tính toán thế nào bác nhỉ?



Áp B+ của bác là 395V, dù là chạy 3 cực hay 5 cực đi chăng nữa, bác mà chơi Rk EL34 186 ohm thì quá Pa-max, đèn đỏ phiến và vứt vào giỏ rác là cái chắc.

Vg=-14V, Rk = 186 ohm là một chế độ classA trong data, khi đó Vb (B+) khoảng 275V, Vak=250V



bác chẳng chịu học ,đọc chỉ chịu hỏi
Áp B+ của bác là 395V vậy bác phải chọn tải cho đèn trước vg có khi bác đã chọn tải chứ ko phải từ data



vậy B+ theo của em thì phải tính thế nào?
(Trở thoát Âm cực – Trở thoát Âm cực chính là trái tim của mạch khuếch đại Âm cực nối Đất. Nó đảm nhiệm việc thiết lập điểm công tác cho đèn. Điểm công tác mà em và các bác đã chọn cho đèn 6V6 yêu cầu điện áp Lưới là -12.5V, nhưng trở thoát Lưới đã đưa điện áp Lưới về 0V. Vậy theo các bác ta phải làm gì bây giờ? Đơn giản, ta chỉ cần đưa điện áp của toàn bộ đèn lên 12.5V bằng cách chọn trở thoát Âm cực sao cho sụt áp giữa Âm cực và đất là 12.5V. Khi đó, điện áp Lưới sẽ trở thành -12.5V tương ứng với Âm cực. Để xác định giá trị này các bác chỉ cần dùng định luật Ohm thôi (Phải tính toán, nhưng dù sao cũng là phép tính đơn giản thôi). Ta cần con trở này làm sụt áp 12.5V và cho phép dòng phân cực của đèn (49.5mA) đi qua. Như vậy theo định luật Óhm, R = V/I = 12.5 V/ 0.0495 A = 255Ω. Chà xong rồi.) trích dẫn[/quote]
Em không thấy phần tính điện áp B+ trong này, Mong bác trả lời giúp em.
