Cả nhà giúp em DIY Amply EL34 Push Pull với

trong link này có hết mà bác bác đọc kỹ nhé viewtopic.php?t=10071



Em ví dụ giúp bác cách em hay tính thủ công thế này nhé: (kết quả ko chính xác 100% khi đo nhưng ta có thể dựa vào đó để sơ bộ xác định một số thứ cần hàn vào mạch)

- Giả sử bác chọn chế độ chạy cho EL34 là chế độ triode. (nối g3 với cathode, nối g2 với anode) và chơi autobias.

- Áp B+ của bác là 395V, sụt áp qua OPT là khoảng 5-10V (cái này còn tùy thuộc vào trở thuần opt và dòng mỗi bóng bác chạy). Như vậy áp tại anode EL34 của bác tầm khoảng 385-390V

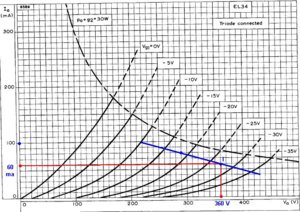

- Lục cái datasheet của bóng, tìm cái sơ đồ đặc tuyến của EL34 khi mắc 3 cực (như hình em post) thì bác sẽ thấy với áp anode tầm đó, thì bác chơi autobias, thì điện áp Vak (chính là mức điện áp biểu thị trên trục hoành, vì datasheet nó biểu thị áp lưới là âm (-), áp cathode = 0) vào khoảng 360-365V.

- Bác chọn đại đi chế độ chạy như sau: Vak = 360V, Ia = 60mA, bác vạch 2 đường từ đây, cắt nhau tại 1 điểm, ký hiệu điểm I (360V; 60mA) chẳng hạn, điểm này nằm giữa 2 đường lưới -25V và -30V, vậy cứ tạm cho nó là -27.5V đi. Như vậy áp lưới g1-kathode = -27.5V

- Do áp do áp lưới g1-kathode = -27.5V, mà chạy chế độ autobias này thì Vg1=0, nghĩa là Vkathode-mass = 27.5V. Bác đang chạy dòng 60mA, nghĩa là dòng qua con trở thoát cathode = 60mA => trở thoát cathode = 27.5V/60mA = 458 ohm. Bác có thể lắp 470 ohm vào nếu ko có trở đúng trị số đó, rồi đo đạc xem thế nào!
Công suất danh định của dòng 1 chiều qua trở = 27.5 x 0.06 = 1,65W. Nhưng khi máy hát, do có tín hiệu xoay chiều chạy loằng ngoằng nữa nên công suất này có thể lớn hơn, bác cứ chọn con trở nào công suất cao gấp 5-10 lần con số 1,65W thì mới ổn định, ko nóng bỏng đc.

- Giả sử OPT của bác là 3.5K, thì đường tải qua điểm I (360V; 60mA) đã chọn như trên sẽ có dạng như đường dốc màu xanh!

* Cách làm này hoàn toàn thủ công, và kết quả dòng, áp ... thực sự ko chính xác được như thiết lập trên phần mềm giả lập dành cho thiết kế tube, nhưng qua cách này thì ta có thể sơ bộ ... hàn mấy thứ linh tinh vào mạch, đóng điện cho máy hát và ... châm điếu thuốc lào và cầm Vôn kế để đo đo đếm đếm!
Chúc bác thành công!

Đây là cách thủ công mà em hay ngồi mò, mong các bác cho em thêm ý kiến để em ... tính đc chính xác hơn.



Em xin thông báo sau 7h ngồi quay tay thì 1 opt của em đã hoàn thành, sơ cấp 2800v thứ cấp 1000 vòng / 6 lớp. Em hy vong sẽ có dịp giao lưu cùng các bác...hihi



cụ làm pre cho bóng gì cho tôi theo với!



Em làm 6h9c..hihi, lăp thep mạch có sẵn chứ em ko sáng tạo ra...



Em lôi topic này lên phát:
Sau mấy ngày cắt cắt, khoan khoan, đục đục cái chasiss và ngâm véc ni, vô Fe cho OPT SE dành cho cô vợ bé "sumo" G811, bở hơi tai giữa cái nắng nóng gay gắt và gió Phơn Tây Nam quần quật ở quê em, em đâm mệt với việc cứới cô vợ bé này.

Thế là đêm qua em nghỉ, buồn buồn em ... tốc váy cô vợ cả EL34PP này lên, chỉa mũi hàn nhằm thẳng tầng tiền khuyếch đại đang chạy bằng 6H1P-EB, em bắt đầu "nghịch với bà vợ cả":
- Tháo đốt tim chân 4,5 nối chúng lại với nhau, hai đầu dây đốt tim một đầu nối chân 9, một đầu nối chân 4+5. Đến đây chắc các bác đã biết em mần chi rồi :mrgreen:
- Sau đó cắm 6189 (12AU7) vào vị trí tiền khuyếch đại của bà vợ cả EL34PP

Chưa chỉnh chọt Ra, Rk gì hết ráo, em ... bật điều hòa và đắp chăn nằm nghe
Và ... em biết từ đây, nghiệp DIY của em bước sang một giai đoạn mới, đau khổ hơn nhiều: Nghiện bóng Mẽo! :cry: :cry: :cry:



Xu hướng được tạo lên từ nhiều thứ , thứ quan trọng em thấy là mọi người khen hay thì ta nghĩ nó hay....



Em khuyến khích vụ mẽo :mrgreen:



Em nghe con này cũng đc gần 1 năm rồi bác, và cũng đã mod vài lần, từ thay chế độ chạy của bóng cho đến thay cả bóng (6h1 thay 6h2, 6h6p thay 6h1). Cũng có nhiều sự khác biệt khi mod, khi thay.

Nhưng lần này ... em phê nhất. Thực sự, âm thanh ngọt ngào hơn. Mà cái này em thích nè: Âm thanh chi tiết mà vẫn cảm giác mềm mại và ngọt ngào. Cảm giác âm thanh rộng hơn, nhưng vẫn ko mất đi sự sâu lắng.

P/S bác caoan: Xu hướng được tạo nên từ nhiều thứ, và điều quan trọng nhất là mọi người khen hay, em cầm mỏ hàn em chọt theo người ta nói và trải nghiệm ...và thực sự em cảm thấy hay ... thì là hay. :lol:

Em có phải dân kỹ thuật mô, em thích vọc và trải nghiệm là chính, cũng thử treo mỏ hàn, ngừng quấn dây, ngồi ngâm cứu lý thuyết với mạch, với bóng ... và loạn.
Thôi thì, hàn đến đâu, đọc đến đó, hỏi đến đó vậy. Đọc cái món lý thuyết đó ... ù tai quá :mrgreen:



Em cũng như các bác thôi, thích mẽo nhưng lý do chính là tiền để chơi thôi..hihi, Em cũng chả rành kỹ thuật gì đâu h còn kém hơn bác nhiều.....



Hừm!
Lão này đang khuyến khích cái món ... nhà hàng đây
Em ăn cơm bình dân quen rồi, giờ ăn nhà hàng 1 bữa, khi ăn thì ngon, nhưng thanh toán hơi ... chát :mrgreen:



Cơ bản là ở đây :lol: , em có tiền em chơi toàn 6sn7 và 6sl7 loại 3 phiến mê ca thôi..hihi



Cái vụ "mẽo" rồi các vụ khác nữa của Anh quốc, Giéc Ma, ...xem ra quá "chát", nên vấn đề ở đây là làm sao có được chất âm hay nhất của cái bóng mình đang xài mới là Ngon - Bổ - Rẻ phải không các vị.



Quan trọng là tiền , các bác chơi thế nào chả được..hihi, Em cứ chơi ngoan bổ rẻ, mỹ âu chơi dân.....hihi



Hèm, "vợ" còn chưa có, có chi váy tốc :mrgreen: :lol:
Àh, mà cái 811 nay sao rồi ? không thấy ý kiến gì, chắc là chạy chưa đạt như ý ?



Các bác cho e hỏi là mỗi đèn el34 xài 1 cặp tụ và trở thoát cathod hay là nối chân số 8 của hai đèn lại rồi mới thoát cathod



Nghe tin cụ zoc mới rước về amply vô địch sau bao nhiêu năm mơ ước nên em vào đây chia vui cùng cụ, amp chưa có thời gian chạy rà không biết chất âm ra răng mong rằng hàng đem cụ không phải mót méc chọt chẹt nhiều mà em nó vẫn mang lại chất âm mong muốn.
Xin chúc mừng nhé, CUNG HỈ



Chào các bác
Em vừa DIY xong cái ampli EL34-PP
Tiếng ampli của em chỉ nghe tàm tạm, chưa thể kể là hay.
Có khi nào chỉ do mới nghe có 40'
Chắc phải nhờ bác nào cao thủ mod lại dùm em với. Sẽ có hậu tạ.
Cám ơn nhiều nhiều.



Chưa hay là chưa hay ở điểm nào vậy bác? Bác lắp theo mạch của cụ zốc luôn hay sao ạ?



Cám ơn Bác tuanhung đã quan tâm
Hôm nay em bỏ mấy cái tụ thoát (loại Fu seng), tiếng có khá hơn rồi
Giờ đang định quấn lại cái OPT (trước dùng Fe 28, giờ định dùng Fe 35)
Em ráp theo mạch của hãng 8 audio (Jadis)



Nhưng có lẻ em mod cách nào đi nữa ampli EL34 PP tiếng sẽ không thể hay bằng cái Pioneer M22 em đang dùng phải không?



Bác ở sg gé em cho mượn cặp Opt FE 32 về test thử xem ra sao



Đồ tự làm tự chơi với chi phí rẻ sao đi so với đồ hãng được bác :mrgreen: mà cố gắng làm sao hay hơn đồ hãng mới thú vị chớ :lol:



Cám ơn bác Tuanhung, nhưng chắc 1 tháng nửa mới quay lại với qm EL34 được. Công ty mới giao 1 đống việc rồi



mình cũng vừa quấn OPT FE 28 tháo biến thế JAPAN nhưng thực sự thấy thiếu BASS ko biết là tại FE nhỏ hay dày ???. của bạn có thiếu Bass ko?
