Cả nhà giúp em DIY Amply EL34 Push Pull với

Chúc mừng bác !
Bác có cái SE nào chưa ? nếu chưa sẵn đang xung làm tiếp cái nữa, nhớ kiếm bóng đốt tim trực tiếp nghen.



Ban đầu em chơi 2 bóng EL34 SE, giờ tháo bóng ráp PP, còn dư cục nguồn và 2 OPT (tự quấn với Fe của UPS) nằm đó.
Em đang có mấy bóng 30P1C và 6H8C, vài tháng nữa tính tiếp.
Giờ em tập trung mông má cho con PP này đã.
Em chạy PP này với dòng cathod và 70mA, nghe căng và đã hơn hẳn mấy hôm đầu



Em có một số thắc mắc trong quá trình mod, mong các bác tư vấn giúp:

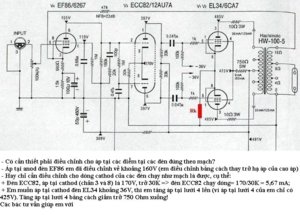

- Cao áp em quấn khoảng 420V - đo không tải, sau khi mắc vào mạch hoàn chỉnh, đo cao áp DC sau 2 đèn nắn 5U4G (tại chân tụ dầu lọc nguồn - sau đèn nắn, trước choke) giá trị là 450V.
- Cao áp DC tại B+ là 445V, (qua choke sụt mất 5V, tụ lọc sau là 180uF/600V), em đã thay con trở hạ áp của mạch 150K bằng con 47K để được áp tại anod đèn EF86 là 160V (theo mạch là 155V, theo datasheet, general anod voltage = 250V)
- Cao áp tại anod đèn ECC82 là 365V (theo mạch là 397V, theo datasheet, general anod voltage = 250V), tuy nhiên áp tại cathod đèn ECC82, em đo được là 168V, gần bằng so với mạch!
- Áp tại lưới 4 đèn EL34 là 425V. Áp tại cathod đèn EL34 là 31,5V, trở thoát cathod là 230 Ohm => dòng 136mA => mỗi bóng chạy khoảng 68mA.

* Các bác cho em hỏi:
- Nên điều chỉnh điện áp tại các điểm theo mạch hay chỉ cần điều chỉnh dòng cathod của các bóng chạy như mạch ?
- Muốn tăng áp tại cathod đèn EL34 lên khoảng 36V, mỗi bóng EL34 chạy dòng khoảng 75-80mA thì tăng áp tại lưới 4 lên được ko ạ? vì em giảm trở thoát cathod, áp cũng giảm theo 1 ít!



Mình mới học mod cái amply, hơi lạc đề chút vì mạch của amply mình khác, thông số cũng khác. Giống là cũng push pull và dùng 12AU7 xuất anot sang công suất. Do mình xài bóng 12AU7 cũ nên đo điện áp chân 1 và 6 của 1 bóng 12au7 không giống nhau. Mình tý toáy thay đổi trở sao cho điện áp chân 1 lớn hơn chân 6 (của 1 bóng 12AU7) khoảng 10V và kênh bên kia cũng như vậy, mình nghe thấy thích hơn ban đầu rất nhiều.
Đó là thực tế mình đã làm và đang xài như vậy, mình thấy hay nên cứ để thế nghe....



điện áp tại chân 1 và chân 6 (anod) của bóng 12AU7 không giống nhau, có lẽ là do 2 con trở hạ áp không cùng giá trị thôi bác à.
Cùng đọc được là 33K cả (cam - cam - cam = 3 3 x 10^3), nhưng khi đo thì 1 con là 33.500 Ohm, một con là 32.800 Ohm => do sai số của từng con. 5% và 10% của 33Ohm thì khác so với 33K.

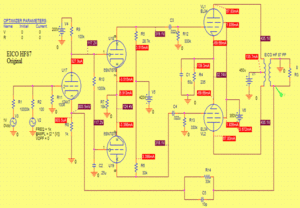

Em ráp EL34PP theo mạch của Eico HF-87. Hiện đã kêu nhưng ù rất to. Khi em dùng que đồng hồ dí vào chân số 2 và 7 thì thấy hết ù. Em tìm mọi cách khắc phục mà chưa được. Các bác vào giúp em vụ này với.

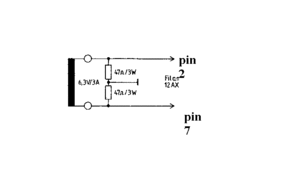

bác cho 2 điẹn trở 100 omH đấu từ chân 2 và chân 7 mỗi chân một con sau đó chập vào đưa xuống mass có khi hết đấy.
bác làm như thế này:



Như vậy là của bác ù do chưa thoát mass đốt tim rồi. Các cuộn đốt tim cho đèn đầu và đèn công suất, bác cứ hàn 2 con trở 100 Ohm như cách bác vietdung bảo, em cũng làm cách này. Của em vẫn còn ù xì muỗi nho nhỏ.
Em đang tính mắc thêm mấy con tụ KMP .47uF, 1 chân vào đốt tim, 1 chân vào mass thử xem



nếu không hết bác làm thử thế này xem:

Nhưng em nghĩ không ù sì thì lại không có hồn khi nghe : Hòn Vọng Phu..1,2,3 :lol:



Nhìn hình loạn xị ngậu, em chưa ngộ ra được bí kíp của món võ công này, mong bác chỉ giáo!

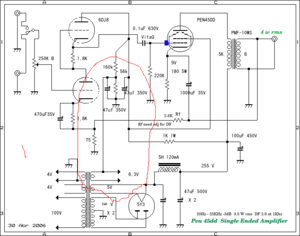

Treo áp đốt tim bác làm thử xem...khi phương án 1 không thành công! :lol: :mrgreen:



Tiếng muỗi kêu nho nhỏ của bác...em cho tụ vào không hết bác ạ!
Bác làm thử thế này xem em thành công ở pre nhà em rồi!
Bác xem mass nguồn và vỏ máy em đấu thêm 1 tụ gốm 140p/400v và 1 điện trở hàn từ mass nguồn sang vỏ máy...sau đó em đưa vỏ máy tiếp địa...thế là pre nhà em khong bị tiếng ù sì vo ve ...e...e..e...khi có nhạc cũng như khi nhạc dừng chuyển bài mới
Bác làm thử xem...Nhà em thì hết nhưng nhà bác thì em không dám nói mạnh... :lol:



Cái này em đã làm và vẫn bị ù. Em hỏi bác là nếu đốt tim chung 1 cổng cho 4 bóng EL34 thì đấu 2 con trở 100ohm cho 1 bóng hay đấu tất cả 4 bóng mỗi bóng 2 con trở.?
Biến áp của em có mỗi cổng 6,3V nên đốt tim chung cho cả 12ax7, 6sn7 và EL34. Vậy có phải tách ra thêm cuộn BA đốt tim cho 2 bóng 12ax7 và 6sn7?

Treo áp đốt tim em thấy thường áp dụng cho Pre hoặc pow SE bóng đốt trực tiếp. PP có cần thiết không?



Cần 2 con thôi bác! Tỉ lệ theo bao nhiêu cuộn 6,3v thôi! :roll:

Nếu riêng ra thì quá tốt! :arrow:

Bác treo ở tầng KĐ thì SE và PP đều có tác dụng như nhau mà!



em chưa sửa cái tên....hê hê!!! :lol:



bác đọc kỹ ở đây , post của bác longpcb để hiểu cách đốt tim
viewtopic.php?f=46&t=71485
bóng DHT không treo áp được - do tim đèn chính là cathode !
nếu e là bác : bỏ hết trở nối mát , treo 50vdc vào 1 chân 6.3vac - xong chuyện !



Em hiểu thế này:

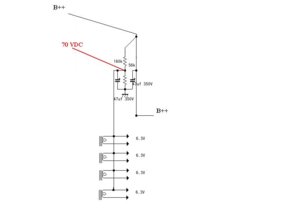

- Từ áp B++ (áp sau trở hạ áp), ta mắc nối tiếp hai con điện trở xuống mass. Thiết kế hai con điện trở này sao cho khi ta đo áp tại điểm nối tiếp 2 con trở này khoảng 70VDC.
- Sau đó ta nối điểm này (điểm nối tiếp 2 con điện trở) với 1 cọc của nguồn đốt tim 6.3V

Như vậy đúng ko ạ?

Và em có đến 4 nguồn 6.3V (2 x 6.3V/1A dùng cho 6J32n và ECC82; 2 x 6.3V/3.5A dùng cho EL34) thì cả 4 cuộn đốt tim này đều nối với điểm phân áp 70VDC này?



Em treo áp đốt tim, hết ù.
Cám ơn các bác.



Dành cả ngày thứ 7 để mod lại cái ampli.
Ban đầu dùng mấy cái bo để gắn linh kiện, chân đèn.
Nhưng trong quá trình mod, thay đổi mấy con tụ và trở, nhận thấy rằng quá bất tiện, em đã rã mạch ra và đi lại bằng point to point, cạo sạch dây đồng 1.3mm làm các dây mass.
Giờ muốn thay con nào chỉ việc chọc máy hàn vào và lôi nó ra :lol: :lol:



Thì ngay từ đầu em cũng khuyên mọi người mới ráp nên chơi p&p,vì moiwes chơi cần mod mát nhiều dùng mạch in sẽ khó khăn vô cùng .Sau này vững tay rồi thì dùng mạch in làm đẹp .



tình hình là em quyết định để con EL34PP này yên thân 1 thời gian, ko chọc ngoáy gì nữa, vì mọi thứ đến tại thời điểm hiện tại xem như tạm yên vị. Em định khi nào kiếm được chassis đẹp, hoặc đặt được chassis đẹp thì mới mod lại.

Thứ 7, chủ nhật này về nhà phải kiếm việc mà làm thôi. Vậy nên em sẽ khởi động dự án 30P1S.
Các bác cho ý kiến với nhé:

Mạch:

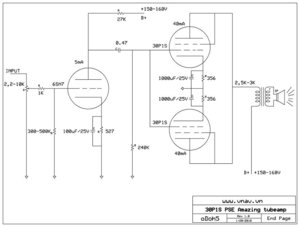

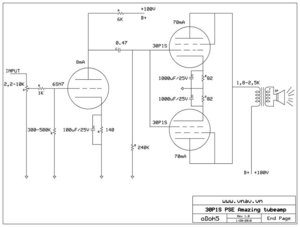

- Em tìm trên diễn đàn được 2 mạch: 1 mạch B+ 100V; mạch kia B+ 160V
- Em định làm mạch B+ 160V (bác hungdc làm mạch này)



Báo Cáo! Bác minhhp6365 hôm nay em đã nhận được hàng bác gửi cho em nhưng không có số Điện Thoại...từ hôm đó đến giờ em xin mãi mà bác vẫn chưa cho em số để em liên lạc với bác... Không bết cảm ơn bác bằng cách nào lên em post nhờ trên toppic này mong chủ toppic thông cảm cho em
Cảm ơn bác nhiều nhiều :

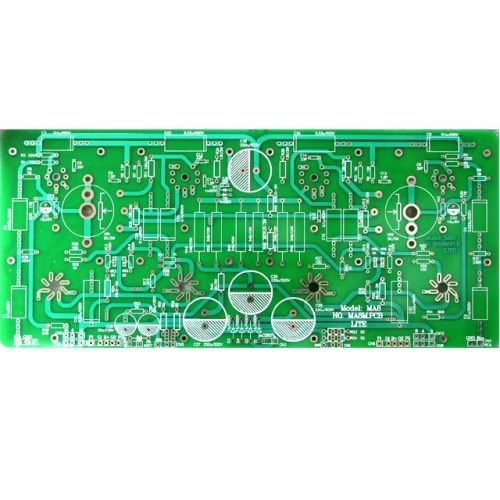

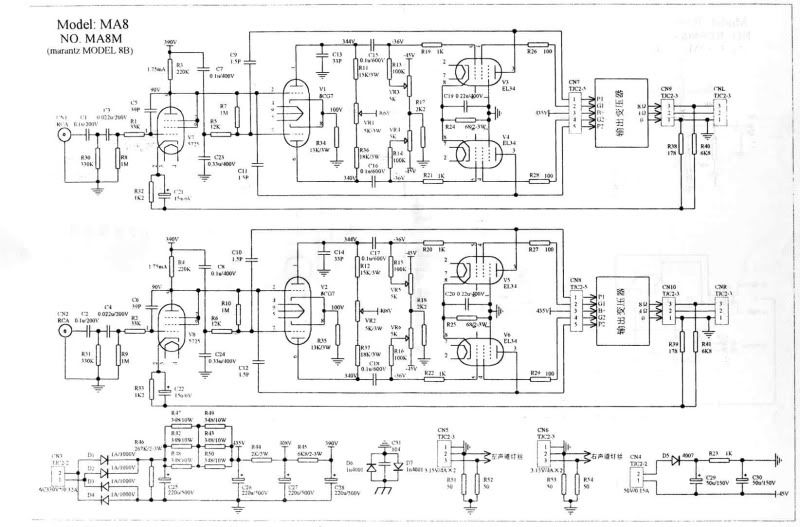

- Em lang thang trên mạng tìm được cái sơ đồ EL 34 pp này (của Marrantz 8B thì phải ạ), và board có bán kèm theo của Sài gòn hifi. Các bác cho em xin ý kiến:
1. Board này xài được không ạ? (01 board/ 01 amply?)
2. Linh kiện có dễ kiếm không?
3. Mạch này gồm mấy bóng? cho em xin tên ạ?
4. Không thấy nói gì đến thông số của nguồn và biến áp xuất âm?
5. Saigonhifi có mua online được không ạ? 8) (Từ trước đến giờ em chỉ mua online tại vnav chưa mua của trang khác bao giờ)
Cảm ơn các bác nhiều ạ!!!!



theo ý kiến của em, bác cứ làm chasis, rồi lấy dây đồng 1.2 hoặc 1.3 làm mass cho từng tầng (tầng đầu, tầng công suất, phần nguồn ...) và point to point mà chiến.
Đơn giản, dễ mod (thỉnh thoảng thay vài con trở, hoặc kiếm đc con tụ ngon hơn về lại chọc ngoáy - DIY mà).

Mạch này cũng kha khá Obama, em cũng đã từng xem qua, cũng gần mua được 1 con 5U4 RCA rồi đó. Do kinh phí có hạn và ham hố cầm mỏ hàn dí nhựa thông và thiếc hàn nên em vẫn khoái cái chuyện nhà trồng được cái gì thì chịu khó trồng cái đó, cái gì ko thể tự trồng được thì mới đi mua ( Chasiss em tự khoan, Nguồn và OPT, Choke tự kiếm Fe và dây đồng về quấn ... Đèn, tụ, trở ,mà tự trồng được thì ko biết vườn nhà em nó hình thù thế nào )

point to point đi bác !
