CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEMBER

Sau 1 thời gian nghịc ngợm e vẫn chưa tìm được một mạch ưng ý mong các bác cao thủ giúp đỡ
E đang sử dụng bóng E88CC cho tầng đầu chung cho cả 2 kênh
Tầng 2 e sủ dụng 2 bóng 6922 dùng mỗi bóng cho 1 kênh
Tâng công suất e dùng 4 bóng EL34
Đèn van e dung bóng 5U3C
Cao áp e có 2 đường ra : 350-0-350 ; 380-0-380 ;
Mong các bậc cao nhân giúp đỡ, gấp làm rui,du án này e làm 4 tháng nay chưa đi đến đâu cả
PS: xin đừng khuyên e đổi bóng nhe e đã hết kinh phí khi dốc hêt $ vào mua bóng, đặt quấn biến thế nguồn và OPT rồi (



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

bác kết cái sơ đồ nào thì post lên có gì các bác cao thủ sẽ gia giảm....nêm nếm thêm gia vị cho vừa khẩu vị của bác .....chúc bác lắp được mạch như ý...



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

gặp em - 2 ngày- xong - chấm hết !



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

bác ở đâu e xin mang sách vở sang tâm sư học đạo



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

E đa từng làm theo sơ đồ này kết quả cung tạm ổn,nhưng ở phần dảo pha k đc tốt cho lắm mà e nghe nói tầng này rất khó làm. Giờ tháo tung hết ra làm lại từ đầu mong chờ sự chỉ giáo của các bác cao thủ để có được kết quả tốt nhất cho đứa con cưng đầu lòng này. e muốn có 1 chút hồi tiếp mà chả biết làm thế nào cả . Xin các bác xắn tay vào giúp đỡ . E nghe chủ yếu là nhạc trữ tình và hòa tấu.



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

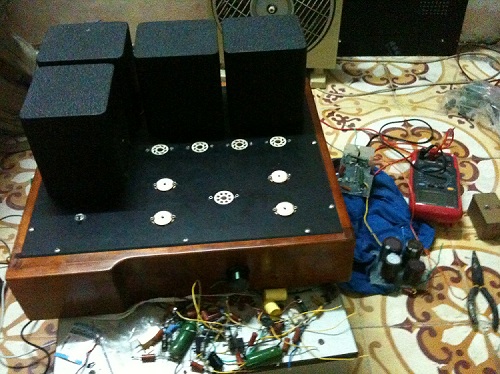

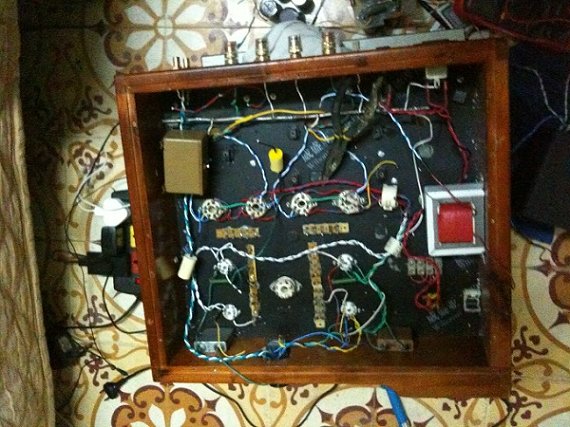

tiếp tục phần hình ảnh nào. Và chở đợi sở đồ mạch và sự chỉ giáo của các bậc cao nhân



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

bác muốn thử ae hay sao mà post lên 2 cái shematic sai thế này ? :roll:



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

cái biến thế nguồn hình như bác quấn sai rồi...cao thế sẽ bị ngắn mạch qua đường đốt tim...còn mạch hình như bác dư 1 bóng sau tầng đầu thì phải.......bác cuongnm khi nào ghé vào đây có thể dạy cho em nguyên lý của mạch đảo pha ở trên không ạ.......cám ơn bác nhiều



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Hinh như là k sai mà bác e lấy cao áp luôn từ chân đèn ma. E vẽ thế cho dễ hinh dung thôi. Mới đầu e định dùng 2 bong cho tầng đầu (luc đấy e cắm 6H6 ) giờ mới sắm đc 1 e E88CC chân vàng nên bo luôn dung 1 e thui cho đỡ phí bóng mắc wa mà. Mà e cũng giống bác rất quan tâm đến mạch đảo pha ma e nghe nói muốn đảo pha tốt phai đo băng osilo rồi tính tính toán toán thiệt hơn rắc rối lắm. Thank bác đa quan tâm và đóng góp ý kiến



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Khó ji đâu ah e cug mang sách vở đi nhặt nhạnh khắp nơi nhưng ma kết quả cung chả ra đâu vào đâu cả. Giờ chỉ muốn xin các bác mạch đa được tính toán chi tiết và triệt để dc méo hài. Chứ e tính loan óc mà kết quả 1 kiểu thực tế 1 kiểu. Vặn vol lên đến gần 12h đa méo xệch nghe thì bé tí thì làm sao vác về quê kéo đc đôi loa độ nhạy 90dB của ông bô nữa đây. E đã sent lại cho bác rùi đấy bác check giup e. Thank bac đã quan tâm



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

em nhìn cái biến thế thấy nó bị sai......vì cao áp nối với cuộn đốt tim 5V đó bác



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Có lẽ bác chủ vẻ nhầm thôi, nếu quấn nhầm thì biến áp cháy lâu rồi



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Cái lưới tube đảo pha nối với K ....điêu thế không biết . :lol: Ca này chịu rồi .



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Mới đầu e lắp 2 con trở này bằng nhau nhưng đo thấy điện áp o 2 bên chênh nhau tới 40v lận thế nên e mới táng 1con cao vút lên thế chứ nhưng vẫn k ăn thua, vẫn chênh nhau tới 20v. Chán. Thế nên e mới quyết đinh làm lại từ đầu



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Vầng e vẽ theo trên mạng y mà. Chứ cao áp lấy từ điểm hàn chân đèn đầu 5v cơ



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Tầng đảo pha 6922 ,sau con trở 1M thiếu tụ xuống đất.
Tầng đầu e88cc không nên dùng chung 1 trở katode.



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

ok thank bác
tầng đảo pha e quên k vẽ vào )
tầng đầu e se làm lại



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Thay đèn công suất bằng EL34 thì bác lấy bias lại , NF điều chỉnh sau .



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Thank bác e lam theo luôn



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

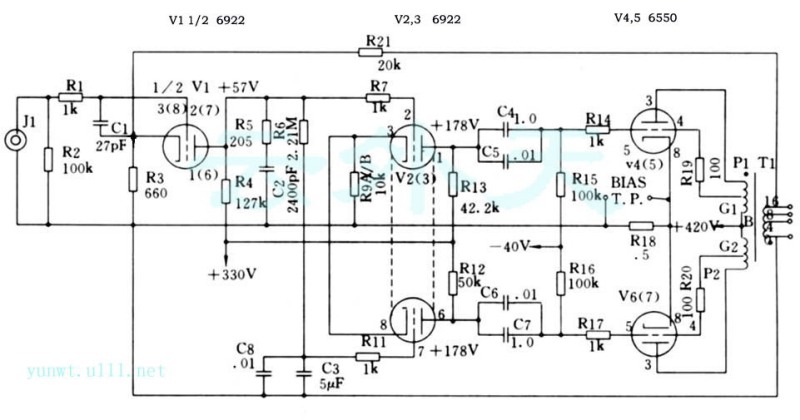

Có ai làm mạch này chưa vậy các bác ? Con trở R5 và R6 giá trị là bao nhiêu vậy ? Và tụ nối tầng thay 2 con C4 va C5 bằng 0.22uF đc ko ạ



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

R6 = 2,2M
C3 = 0,5uF or 0,47uF
R5 + C2 bỏ không sử dụng
Tụ nối tầng từ 0,1uF ... 0,47uF ( nghe vừa lổ tai thì OK )



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

ok thank bác
thế con C1 e thay bang 0.01uF đươck k ạ
với lại e cho thêm 1 con tụ 47uF // với R3 và con 100uF // với R18 được k?



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

C1 có 27p à tạm thời không gắn .
47uF//R3 không thêm vào được vì lúc đó hồi tiếp mất tác dụng .
R18 có 0,5 ohm dùng để xác định dòng qua đèn khi điều chỉnh bias , không nên gắn thêm tụ .



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

sao C1 lại tạm thời k gắn hả bác, bác giải thích rùm e đc ko?
đường đi trên con trở R18 là mass phải k?
còn trở thoát của catot của đèn công xuất e cho 510ohm vào nhé



Re: CẦN XIN SƠ ĐỒ MẠCH E88CC/6922/EL34 Push-Pull CHO NEW MEM

Bác vào đây xem 1 chút rồi muốn thêm bớt gì thì tùy , chào !
viewtopic.php?f=46&t=238
