Tình hình là cái bo mạch ổn áp lioa nhà e mới hỏng e đi mua cái khác về thay nhưng khác cái bo trước tý nên e chưa biết đấu thế nào các bác ngang qua chỉ giúp e với. Board mới mua như sau : - Một đường AC in ( cái này e đấu được rồi ) - Một đường ra Motor ( cái này cũng đấu được rồi ) - một phần nữa gồm 3 điểm hàn dây đánh số là 1, 2 , 3 và trên hướng dẫn của bo có ghi " 1.2.3 đấu vào SW hoạc râu ngắt tùy theo thiết kế của nhà sản xuất Số 1 cho nối dây chung Số 2 nối vào bên tăng Số 3 nối vào bên giảm " các dây cưa SW hay râu ngắt gì đó e vẽ lai theo ổn áp như hình dưới, giờ phải đấu nối như thế nào mong các bác chỉ bảo ạ
báo cáo các bác e đấu thử như sau: chập a,c làm dây chung đấu vào chân 1 , b vào chân 2 , do vào chân 3 kết quả không hoạt động thử ngược lại chập b,d làm dây chung đấu vào 1, a đấu vào 2 , c đấu vào 3 kết quả cũng không hoạt động. Bực quá cũng không biết làm cách nào e đấu theo kiểu board cũ: hai điểm trên bo lấy ra motor e đấu vào a và c, hai đầy motor e đấu vào b và d, kết quả ổn áp hoạt động được tăng giảm điện áp trơn tru nhưng khi tắt ổn áp motor nó không quay chổi than về vị trí dưới ( vị trí SW min mà nó lại chạy nhích lên theo chiều tăng điện áp tức là về phía có cái SW max, đến đây thì e chiu thât rồi không còn biết làm gì nữa, mong các bác chỉ dùm e cách xử lý với ạ
Em đã sửa bệnh y chang như bác tả hộ 1 ông thợ điện tử, khoảng hơn 1 năm rồi nên không nhớ rõ từng bước đâu nhưng em định hướng sửa chữa thế này nhé bác: - Khi thanh quét đến hết phần tăng hay phần giảm thì sẽ chạm vào râu ngắt, rờ le sẽ ngắt điện áp cấp cho mô tơ, lúc đó muốn mô tơ quay ngược lại để giảm áp thì mạch điện cấp mô tơ đang là mạch hở nên nó không thể quay được. Việc không quay mô tơ chỉ sảy ra khi thanh quét đi hết về bên tăng hay về bên giảm, bác cần mắc đi ốt làm sao để nó được phân cực đúng chiều dẫn của đi ốt để mạch điện cấp cho mô tơ là mạch kín thì nó sẽ hoạt động thôi mà. - Việc đổi chiều dây điện cấp hoặc đổi chiều đi ốt chỉ là mô tả có tính kinh nghiệm của em. Thực tế bác có thể làm cho thanh quét đi hết chiều tăng ( hoặc chiều giảm ) rồi dùng VOM đo xem điện áp phân cực hiện tại là + hay - để mắc đi ốt cho đúng chiều là xong. Mong bác nhanh chóng sửa được !
cám ơn bác đã hướng dẫn nhưng e gà mờ quá e hỏi tý nữa ạ, khi thanh quét đi xuống hết về chiều giảm ( hoạc chiều tăng ) thì SW mở lúc này nếu tính đường đi từ board xuống thì di ốt được phân cực thuận hay ngược ạ
Bạn đấu như sau: 1. Dây nguồn 18V đấu vào 2 chân AC. 2. Bỏ trống các chân 1, 2, 3 (Nó nói đấu vào râu ngắt hoặc SW nhưng kệ nó, đấu như thế sẽ bị ép IC khi phanh). 3. Đấu 2 chân Motor trên Board vào 2 râu ngắt, phía chân (+) của Diode, cái này là chân CN thì phải, khi chưa phanh thì chân C của công tắc râu ngắt sẽ thông với chân CN này. 4. Đấu 2 cực C của công tắc ở râu ngắt vào motor cơ của LiOA. Thế là được rồi, giờ bạn điều chỉnh than quét về vị trí 250V và chạy thử LiOA, kiểm tra chiều quay đã đúng chưa, nếu chưa đúng phải đổi lại cực các dây nối vào motor ngay, sau đó để một vị trí lần lượt cao hơn 220V và thấp hơn 220V và đóng thử phanh xem sự hoạt động của phanh. Nguyên lí phanh của thằng này là khi cơ LiOA chạm phanh thì công tắc sẽ ngắt, lúc đó Diode chỉ cho dòng điện đi theo một chiều, đó là chiều chạy ra ngoài phanh, vẫn có điện áp đặt vào 2 chân Motor trên Board nhưng bị ngắt bởi râu trước khi tới được motor. Không nhầm cái board bạn mua là của Hảo Mi, board này hơi yếu, bạn nên dùng các loại của HANSHIN hoặc HANSINCO thay thế lại có thêm ROLE nữa,

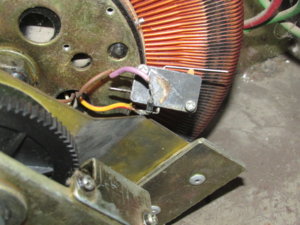

cám ơn bác đã hướng dẫn rất kỹ, e đã đấu theo cách của bác như sau theo hình phía dưới ạ. Dây tím đấu vào + diot rồi nối vào 1 cực của phần phanh từ cực này nối ra một đầu dây nâu (cách đấu này trước giờ nó vẫn thế e mới nhả mối hàn để kiểm tra diot thôi ạ) từ dây nâu này e đấu vào chân motor trên board( theo mục 3 của bác). Dây vàng đấu vào một cực của phanh rồi đấu vào motor của lioa ( theo mục 4). Không biết e đấu vậy đã đúng chưa nhờ bác xem giúp. Kết quả là Lioa đã tự điều chỉnh được điên áp tăng giảm nhưng có một vấn đề là khi tắt Lioa đi motor không quay về phía giảm điện áp mà lại quay lên theo chiều tăng điện áp 1 đoạn và khi bật lại thì motor lại quay theo chiều tăng điện áp một đoạn nữa( bệnh này trước khi em mua cái board mới nó cũng bị vậy tưởng hỏng board nên thay board khác). Cái board em mua đúng là Hảo Mi bác à
may quá em đang loay hoay lắp mạch haomi này cho con lioa của em mong các bác hướng dẫn chi tiết hơn em đọc mãi mà vẫn ko hiểu được bước 3 và 4
Vì mỗi loại máy ổn áp dùng một loại mạch khác nhau chính do đó để khỏi nhầm lẫn bác chụp cái ảnh cẩn thận để em chỉ cho
