Cần giúp đỡ Mạch dùng bóng 4P1L làm amly chim chích

phàm là niubi em ,hay ai cũng biết,việc đầu tiên làm pre,power,là cần phải biết là dòng bao nhiêu cho mạch rồi chứ ah.
không biết nó,nó biết mình ......cháy nổ,ăn trái cây .............trên bàn thờ như chơi :lol:

theo em được biết bóng 5 Ц3C hay 5 Ц4C giá cũng xêm xêm,nếu có mua,vậy theo bác em mua cây nào?????

tiếp nữa em cũng quyết định không xài bóng 5 Ц3C hay 5 Ц4C (do SCH của người ta vẽ khi mình dùng thì nghi thủi mái...mới sướng chứ)

cuối cùng,chả là nhà đang dư cây cv2748 ,nên xài luôn cho mạch này khỏi mua gì nữa đỡ hao pin :mrgreen:



Nhờ sự trợ giúp rất nhiệt tình của bác Ngocnhung, bác lenamit, bác cung dhv ,, và nhiều bác khác ...thì

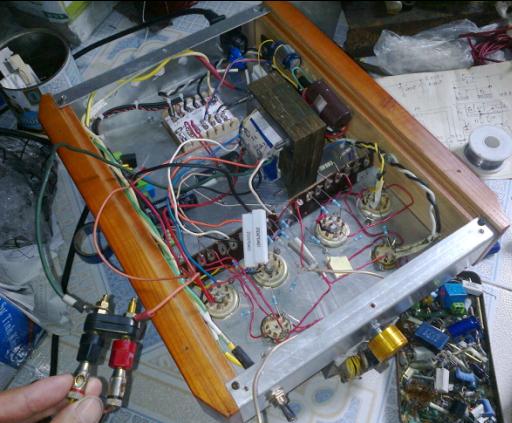

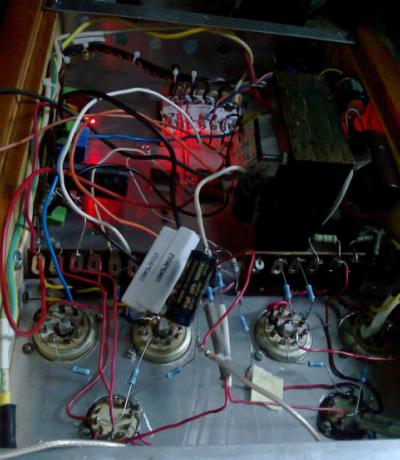

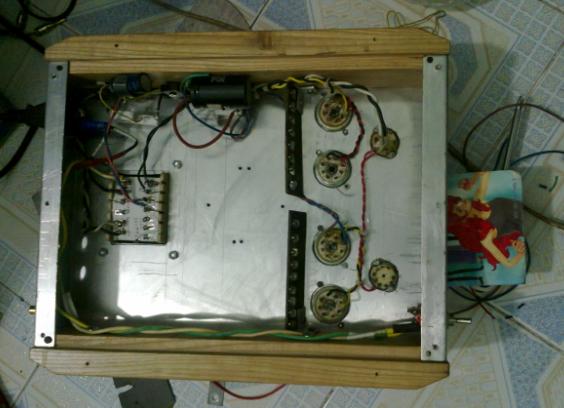

4p1L của nhà em mới lết được đến đây... up lên cả nhà chém cho vui
hic.. mỏi lưng quá



bóng pre là bóng gì vậy anh nongdanfo ơi
Ông anh làm đẹp quá



6h1p lão ạ. Sơ đồ của cụ Mit trang trước. Ko tụ nốj tầng, đỡ khối tiền.. He he



các cụ cho em hỏi với ạ..
1. em đã quấn 1 cuộn ra 35 volt để nắn lên thành 50v .. qua nắn bằng đi ốt thì để lọc cần tụ điện dung lượng tối thiểu là bao nhiêu ạ ?? để cấp áp âm cho tầng đầu sơ đồ ..

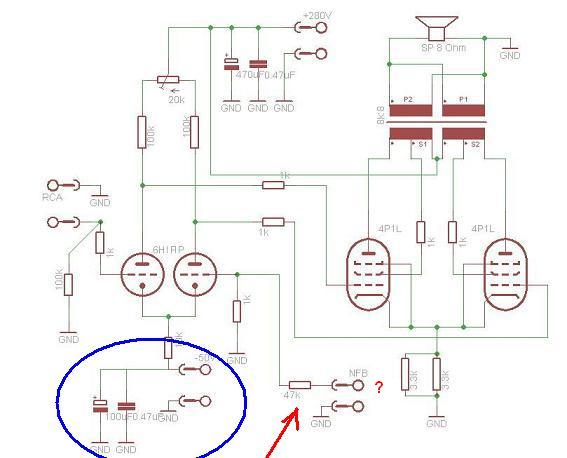

PHần có con tụ 100uF và 0,47uF ( em khoanh tròn ) để làm gì thế ạ ?? chỉ lọc nguồn thôi ạ ??
Cách đấu thì ta sẽ đấu đầu + 50v vào mass toàn mạch và đấu đầu - 50v vào chỗ trở 10k catod phải ko ạ ??
2. con trở nfb là trở hồi tiếp ạ ?? nó nối 1 đầu vào lưới và trở 1k ,, còn đầu kia nối đâu ạ ??
thank các cụ..
Em niubi nên hỏi hơi bị nhiều :mrgreen:



Chổ Bác hỏi - 50v dùng cấp áp cho K của bóng driver 6H1p và vì mạch tk nối tầng trực tiếp (direct coupling) nên áp B- đặt ở đây phải chính xác vì nó còn liên quan đến bias tầng sau , áp sai sẽ toi bóng công xuất đó
Tụ lọc thì sơ đồ đã có ghi trị số trên mạch nên dùng từ 100mf đến 200mf 100v (hay lớn V hơn cũng được) nhiệm vụ nó lọc nguồn âm , kẹp 0,47 cải thiện chất âm mà thôi ,và dĩ nhiên nguồn bias chổ này + nối ra đất

Điện trở 47k ấy nối với ngõ ra loa 8 ohm nfb ( negative feed back) "hồi tiếp âm" , nó lấy tín hiệu ngõ ra quay về lưới G1 (1/2 6h1p) thêm chức năng dùng đảo pha nửa bóng còn lại "inverter phase" nên R này còn tùy biến ở cái opt bác dùng , mạch rất hay nhưng đòi hỏi DIYer cân chỉnh chính xác dù nhìn rất đơn giản , cũng cần nắm vững lý thuyết trước khi DIY .
mạch này cần pre đẩy vì mỗi mình nó sẽ thiếu gain .

xem lấy cảm ..hứng :mrgreen: jp lắp thêm tầng đẩy 6AK5



Cảm ơn cụ Mit nhjều ạ? Chỗ áp - 50v đó đc quyền sai số bao nhjêu volt ạ? Hay dùng điot zener để ổn định điện áp ạ ?
Ta sẽ nối tiếp mấy con lại vớj nhau ( vì em cũng ko có loại zener 50v ạ )
Vụ thêm bóng 6ak5 hơj khó vì em làm chassic hơj nhỏ, vớj lạj nguồn cũng hết chỗ quấn rồi. Hjx..



Lão phò dạo này tay nghề khéo ghê, hay ai làm hộ lão đấy :mrgreen:



Dạ.. mỗi người làm 1 tí..
Cái bằng nhôm là nhờ bác Hungaudiocp, còn 2 cái hồi gỗ sồi là nhờ bác .. thợ mộc hết 50k :lol:

Tình hình của em như sau : Hôm nay đi làm về ướm thử thì > nếu khoan 2 lỗ nữa để lắp 6ak5 thì cũng đủ chỗ .. nhưng nhìn tổng thể sợ nó hơi bị sít quá..
Còn cái nguồn có thể sẽ phải quấn lại rồi..
Áp B+ của sơ đồ cần 280volt . trong khi đó của em đo không tải mà chỉ có 275,4 volt
áp - 50 volt thì đo có được 48,7 volt..
Nhờ cụ mít đi qua chỉ hộ em với.. Nếu quấn lại nguồn thì sẽ thêm 1 cuộn đốt tim 6ak5 nữa nhỉ..
và 2 cuộn kia phải tăng thêm 1 tí phải ko ạ ? cuộn -50 volt sẽ quấn dư ra 51 , 52 volt .. sau đó ổn áp ..
Cuộn B+ cho lên 290 volt cho máu cụ nhể . .. có ảnh hưởng gì đến đèn không ạ ..
Em tính thế đúng chưa ạ ?



Hì . hôm nay vào lại thấy bài của cụ Mit mất tiêu rồi

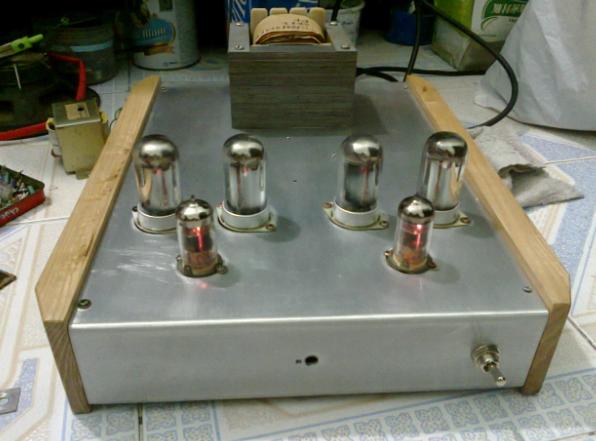

Không thầy đố mày làm nên.. quả đúng không sai .. nhờ các bác các chú trên này giúp đỡ tận tình... nay em cũng thấy đủ dũng khí để đóng điện con amp đèn thứ 2.. PHải nói là hồi hộp cực kì.. cứ như là lần đầu cầm tay người yêu ấy ..
Và em đã hát lên những giai điệu thật ngọn ngào .. nhưng e thẹn quá.. em nó chỉ thủ thỉ thù thì..
Với tai trâu em cảm nhận thì tầm 4 w thôi ...
Nhưng cũng thật mừng là em nó không ù mới lạ.. tuy khi mở hết cỡ thì hơi rè tí ... :mrgreen:
cảm ơn cụ mít đã động viên em rất nhiệt tình ạ...



Thông số đo sơ bộ thấy :
Áp B+ là 274.5 v khi max volume
Áp - 50v thì chỉ có 48,2 volt..
áp 2 đầu trở thoát katod đèn công suất 3k3 // 3k3 là : 50v



Hic. chẳng có bác nào vào tư vấn. nên em mầy mò mãi từ sáng đến giờ .. thì cũng ra được vấn đề ..
1. em nghi là tụ nguồn hẻo quá.. có 180uF nên cặp thên con tụ 470uF/400v nữa.. => kết quả vẫn rè khi vặn max volume
2. Nghi do chưa có choke lọc nguồn.. DO em nắn điot nên nghĩ không cần. Nhưng ... nếu ko có choke thì khi relay đóng điện thì loa nó kêu ục 1 cái . . hơi khiếp.. có choke vào lại ngon ngay .. đóng điện không ục tí nào.. tiếng mượt mà hơn.. tuy áp B+ chỉ còn 260v
3 , khi vặn min voluwm thì hơi ù nhẹ.. => thay bóng 6h1p khác vào .. hết ù.. hết rè .. tiếng to ngon hơn hẳn
kính báo ..



Dòng qua 2 đèn chỉ 30,3mA -> mỗi đèn Ik = 15,15mA -> Công suất Pout may ra sẽ chỉ 2W là may/

Nâng dòng Ik của 2 đèn công suất lên cỡ 60mA



Ék.. Sao bé thế nhờ?
Cụ xem làm sao tăng em nó lên gjúp em với. ?



Máu quá nên em đã dỡ cáj bjến áp nguồn ra quấn thêm mấy vòng cao áp.
Cảm ơn cụ cungdhv. Search google vàj vòng thấy . Các bác khuyên chơj dòng mỗj bóng từ 30 đến 35 mA. Tuy nhjên áp thấp chỉ 240v đổ lạj thôj.
Cứ từ từ... Em sẽ chinh phục được nó



trở kathode bác đưa về thử từ 800R đến 900R

hix.nhìn bác thi công em mê quá,,em thì bận quá
chưa làm dc gì,dù đã tập hợp đầy đủ linh kiện



Em thì thjếu 4 cm Fe 32 nữa là hoàn thành. Khổ cáj là khó mua quá



Thôi thì một mình 1 ngựa vậy...
Em quấn lại thì giờ đóng điện đo áp B + lên đến 285v.. lúc sụt áp điện lưới cũng ra 280v dc
áp 50v - thì đo được 48,9v
thay trở thoát ka tod 2 con 470 / 10w nối tiếp nhau .. tiếng to phết..
Nhưng kể từ khi lắp lại thì vặn volume đến 1h thì è è.. như radio .. đến 2h thì hết .. max volume tiếng lại trong ..
thế mới đểu.. Đã phát hiện ra là lỗi volume.. ( mà cái volume nó mới tinh.. alps hẳn hoi )



Em cắm thử 6h2p thì tiếng to nhưng vỡ từ đầu chí cuối.. từ volume nhỏ đến to.. hic
Em thay sang kênh kia.. tiếng cũng vậy.. hì.. Nhưng công nhận trở công suất nóng quá..
2 con 470 ôm nối tiếp nhau.. tính ra là 940 ôm..
Áp B+ = 285v
U ( trở thoát katod bóng công suất là ) = 51,3v
Áp -50volt đo được 48.9volt
Em tính thế này xem có đúng không : Ik = 51,3/ 940 = 0,0546 A = 54,6 ma ( 2 đèn )
=> mỗi đèn chạy 27,3 mA .
Trở thoát katod 10W mà nóng bỏng tay.. khiếp quá..
Công suất : P = U x I = 285 x 0,0273= 7,78 W
có phải không ạ ??


Hic. chạy có 1 kênh thôi mà biến áp cũng âm ấm mới điêu..
đúng là Fe chợ nó đểu thế.. Fe 35 em quấn 2,2 vòng / volt mà cũng nóng.. :shock:



- Bác tính công suất chạy bóng đèn ở Plat, thì điện áp được tính là B+ trừ đi điện áp lưới ( vì bóng này chạy ở áp âm) rồi nhân với dòng chạy mới ra công suất khai thác bóng.



Cảm ơn bác chủ tôpic.. bác làm xong chưa ạ.. em chưa thấy bác show sản phẩm lên đây.. hay lại giấu đi nghe 1 mình rồi :lol:
Tình hình là em dùng trở thoát katod cho bóng công suất 4p1L là 815 ôm.. ( 4 con 3k3 / 10W nối song song mà vẫn nóng mới đểu ) .. mà giảm trở thoát katod thì áp katod nó cũng giảm các bác ạ...
nên em lại mạo muội hỏi các bác là : với mạch này thì ta FIX bias thì làm thế nào ạ ?? các bác cứ chỉ tận tay giúp em.. phải thêm gì xoá gì.. bao nhiêu volt...
Em đã chuẩn bị 1 cái nguồn 80 VAC rồi.. :mrgreen:



- Cảm ơn Bác, Em xong là show liền, nghe một mình dễ bị tự kỹ lắm :lol: Mach này nếu Bác muốn Fix Bias cho tầng công suất thì thay đổi toàn bộ thiết kế mạch, vì phải thêm 4 con tụ nối tầng, chất âm sẽ thay đổi rất nhiều.



Thường với amp đèn có công suất từ 20W trở lên (công suất lớn) thì người ta mới dùng fix bias, còn với những amp có P=<10W trở xuống thì không cần phải làm vậy. Vì phức tạp (phải thêm phần nắn, lọc nguồn âm, v.v......)
Việc trở nóng phải KT lại, lấy Uk/Rk xem dòng bao nhiêu để khắc phục.



hờ hờ .. chẳng hiểu mà làm sao.. sơ đồ thì ở đây viewtopic.php?f=46&t=80767&start=25
.. mà em lại post bài hỏi về cái sơ đồ ấy vào toppic này.. Hôm nay lò mò xem lại mới thấy..
Được ngày nghỉ em cũng cố cho em nó về đích ( lần mần lâu quá ) .. còn hộp chụp nữa là coi như xong..



Chúc mừng bác đã về đích
Thế bé lúc chụp ảnh này nói gì vậy bác ?
Chắc là : "Bố em là ... số zách, DIY ... sản phẩm nào cũng đẹp!" :mrgreen:
