Cần giúp vẽ chi tiết mạch EL34 SE có sẵn.

Chào các bác.
Theo sự gợi ý của một bác trên VNAV, em chọn được một mạch để thử sức lắp ampli đèn EL34 chạy SE với Fixed BIAS.
Cấu hình dùng 2 bóng El34, 2 bóng 12AX7, một bóng 5U3C hoặc 5U4G. Tín hiệu ra loa là 4ohm và 8ohm.
Tuy nhiên mạch vẽ của tác giả quá vắn tắt, em không phải là dân kỹ thuật cho nên mong muốn bác nào giúp em vẽ lại cái mạch cho chi tiết dễ hơn nữa bắt đầu từ rắc cắm nguồn cho tới speaker. Trên đó kèm theo chú thích thông số của các linh kiện để tiện cho việc tìm kiếm. Em cảm ơn nhiều.

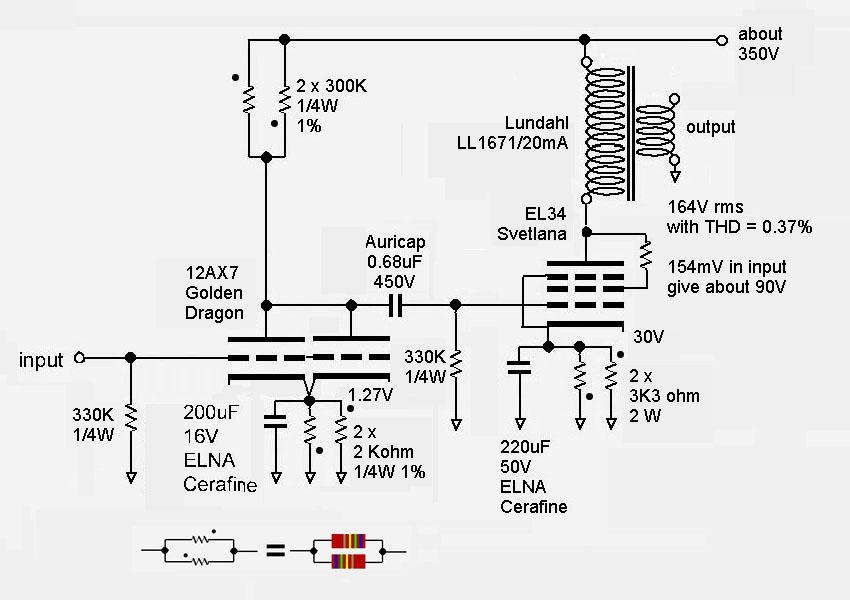

Sau đây là mạch vắn tắt:



Mạch này không vắn tắt đâu bạn, Mạch rất chi tiết. Phải chịu khó đọc nó mới ló ra chứ. Mạch này là Auto Bias, nghe Mid rất tốt.
Bạn sử dụng linh kiện tốt vào.



- Tín hiệu từ tụ 0.68mf vào lưới đèn công suất chưa cụ thể.

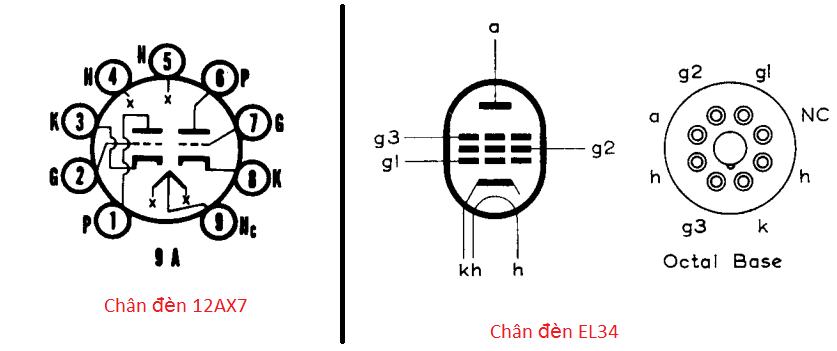

- Bác tham khảo chân đèn.....................................



Tại sao, bác giải thích giúp tôi. :?:



- Bóng EL34 có tổng cộng có 3 lưới g1,g2,g3. nếu như hình thì không biết tác giả cho vào lưới nào? và khai thác bóng ở chế độ nào?

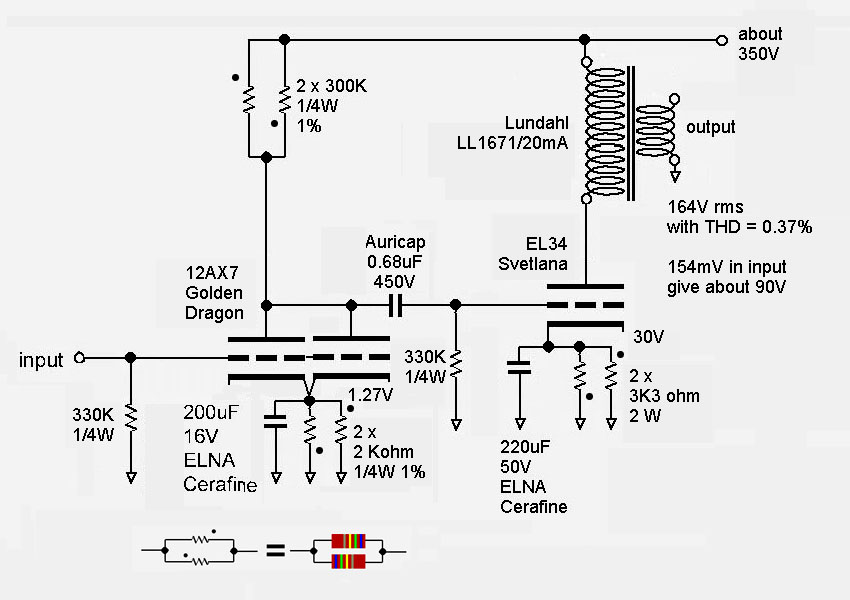

Bác nói thế thì như thế này phải không :?:

Aii cũng nhận ra vì EL34 đâu có phải 3 cực, có thể do dữ liệu chân trong Fw của tác giả thôi, hoặc do lí do nào đấy.
@: Bác chủ OPT mua hãng hay tự quấn :?: Cố gắng kiếm cặp FE tốt vào, quấn để đầu 3K và 5K sau này có thể vận dụng vào nhiều loại bóng khác.



các bác cho em hỏi tại sao lại có kiểu trở lắp // nhưng lại phải ngược đầu với nhau thế ạ??



Cho nó điều hòa âm dương, nói chung là ....... tâm linh :lol:



Chắc là cũng có tác dụng.



Cảm ơn các bác.
Gửi bác Tube, em cũng đang tính quấn một cặp OPT mà chưa kiếm được Fe tốt. Nghe xưởng của bác nhiều 'sắt vụn' lắm vậy bác giúp em vụ này được không?



Có đâu mà nhiều hả bạn.
Trước tôi mua OPT của mấy hãng về dùng để lắp, giờ mua lại của mấy bạn trên đây bảo hành cho tôi có thông số tốt để lắp thôi. Vì tôi không có thời gian, và cũng ngại là quấn xong rồi lại tháo ra lắp vào thì tốn thêm.



Mạch này, với B+ = 350V, trở cathode EL34 là (2x3K3) nghĩa là Rk = 1.65K, theo mạch: Vk=30V thì Ia = 18mA. B+= 350V, Ia = 18mA thì mạch EL34 này cho tiếng thều thào, méo xệch méo xẹo, vỡ vụn tùm lum

Với B+= 350V, thì EL34 phải chạy cỡ 60mA trở lên mới nghe đc chứ?



- Cuc OPT cho max I = 20 mah. Nên chạy 18mah là an toàn cho OPT hãng. :mrgreen:



Đây chắc là ý đồ tác giả của mạch cho Diyer mày mò từ 18mA lên tới 60mA để có thêm kinh nghiệm thôi. :mrgreen:
Theo như mạch này mình đã lắp thì B+ 340v dòng cho EL34 là 55mA, nói chung chỉ thay đổi tí thôi. lấy trên mạng về là mạch cơ bản cuối cùng hay, dở là do các linh kiện và người làm thực tế.
12AX7 kết hợp với EL-34 cho tiếng tốt đấy bạn. Nếu 6SN7 kết hợp với EL-34 khó có tiếng Mid như thế, Ở mức đầu tư tương đương.



Ái chà, mạch này lại dùng cho các bác mày mò điều chỉnh mức điện áp của B+ để khai thác dòng của El34. Do vậy hay hoặc dở lại phụ thuộc vào kinh nghiệm người lắp. Có lẽ em xơi mạch khác cụ thể hơn vậy.

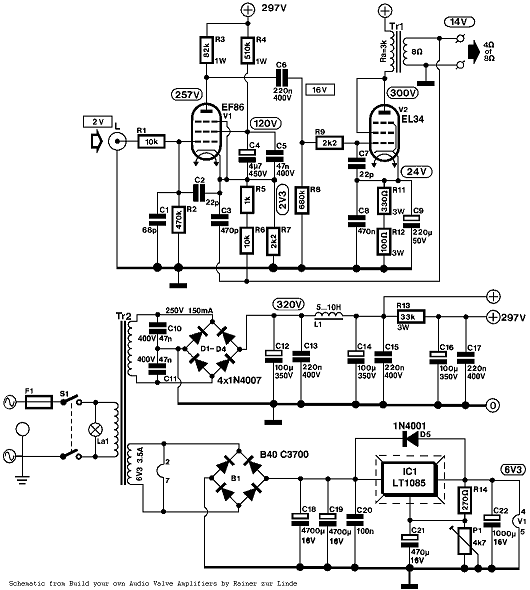

Nhìn thấy cặp Lundahl có dòng 20mA đã thấy chán rồi. Ko hiểu cụ người Ý này có ý đồ gì ở đây mà cho EL34 chạy dòng thấp thế. Là em em sẽ chơi theo mạch của cụ Rùm với bác Audioto hoặc chơi theo mạch dưới đây là OK



Cảm ơn các bác đã giúp đỡ.

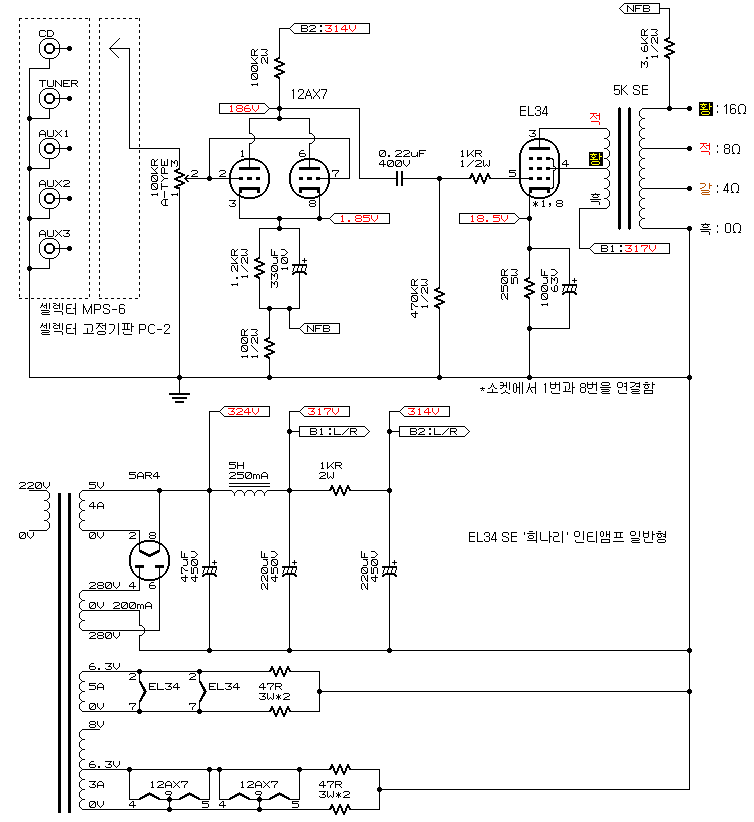

Sau một thời gian tìm hiểu và được rất nhiều người góp ý, em đã lựa chọn được một mạch dễ hiểu, dễ lắp ráp và phù hợp với khả năng của em.
Em xin mạn phép gửi hình lên đây và bắt tay thực hiện theo đúng sơ đồ.
Với sơ đồ này thì em đang tiến hành làm Vỏ, quấn Nguồn, Choke và OPT. Còn các linh kiện khác đang tìm kiếm, nếu bác nào có để lại cho em thì càng tốt. Em cảm ơn trước.



mạch này lắm đầu vào nhỉ, chắc tốn cọc RCA lắm đây



Cọc RCA lấy ở tivi hoặc ampli cũ thiếu gì bác. Em lo thiếu tụ và trở thôi. Bác có gì giúp em lắp mạch không?



mình cũng muốn có thêm 1 bộ EL 34 se nữa .nhưng lu bu quá k có thời gian .theo ý riêng mình lên chọn mạch đã đạt giải nhất cuộc thi ở nha trang hay hải phòng .thân



em toàn ra chợ bình ngân hoặc sinh minh thôi, dễ nhặt. Mà bác đã biết đến tivi hoặ amp cũ thì thiếu gì bác



Nhưng không phải đồ nào cũng nhổ trong tivi lắp sang mạch này được.



Quấn xong choke cho dự án EL34 SE.

Báo cáo với các bác em đã quấn xong cuộn cảm cho dự án.
Lõi sắt xin được từ một anh bạn. Thông số Fe lưỡi 28mm, xếp dày 50mm.
Khung dây tự chế từ Phíp 1mm.
Dây đồng 0,35mm quấn đầy cửa sổ.
Vì E được hàn với I khi ráp lại phải chế 4 nẹp inox dùng bulon và ecu nẹp chặt.
Airgap dày 0,2mm đo được 19H, 100Ω. Trừ sai số của đồng hồ đo chắc còn khoảng 15H tuy nhiên vẫn cao. Để giảm xuống khoảng 12H chắc phải để Airgap khoảng 0,4mm.
Hình chụp khi chưa làm cọc hàn dây:

Còn 1 biến thế nguồn và 2 biến thế xuất âm sẽ hoàn tất trong thời gian tiếp theo.



15H -100R quá chuẩn cho cục chock rồi ,nhưng Fe 32x5mm hơi to 28x4 là vừa .
Chúc bác thành công nguồn và opt
