Cần giúp vẽ chi tiết mạch EL34 SE có sẵn.

Cảm ơn lời động viên của bác. Em cũng định quấn Fe28mm nhưng mà bộ đó lại không có lỗ bắt gông, đem khoan lỗ thì ngại. Loại xếp E một bên, I một bên bắt buộc phải nẹp hoặc hàn thì chúng mới thành khối vững chắc, do vậy em chọn bộ to có lỗ để dễ làm.
Còn biến áp nguồn em đang có Fe 35, dày 60 không biết có quấn đủ cửa sổ không đây. Tính toán thì thấy không thừa tý cửa sổ nào, chắc là phải quấn thật khéo và làm khung dây thật mỏng!

Vào 100V, dây 0,90mm - 228 vòng.
----
Ra 6,3V dây 1,20mm - 15 vòng x 3 cuộn.
Ra 5,0V dây 1,20mm - 12 vòng.
Ra 320 : 280 - 0 - 75 : 280 : 320V, dây 0,35mm - 1459 vòng.



Bạn dùng dây sơ 0,9 là dư thừa rồi. ~ 0,75 thôi ban ạ.
Cuộn Choke điều chỉnh lại Airgap một tí là đẹp rồi.
Chúc bạn thành công



Biến áp nguồn này em định làm để chạy thêm 375V - 0 -375v, 250ma nên em chọn dây sơ to một tý cho an tâm, tuy nhiên hết cửa sổ nên chỉ quấn được tới 320v. Mà bác chú ý là nguồn em dùng 100V đó nhé, không phải là 220V!



Sau thời gian khoảng 4 tháng kể từ khi kiếm Fe quấn nguồn, OPT, Choke thì đến nay ampli đèn đã hoàn thiện. Chỉ còn thiếu phần căn chỉnh để xử lý ù, xì nữa sao cho đạt hiệu quả cao nhất là hoàn thiện. Bác nào rành về kỹ thuật nếu qua đây giúp em phần căn chỉnh, góp ý thì em vinh hạnh biết bao.
Em xin cảm ơn đến các bác đã giúp đỡ cả về vật chất cũng như kỹ thuật để em thực hiện dự án này.
Xin cảm ơn các bác một lần nữa.
Trình tự lắp đúng mạch, linh kiện Trung Quốc, ngoại trừ tụ dầu lọc nguồn và tụ nối tầng.
Bóng không nhãn mác.
Vỏ tự khoan cắt đánh giấy nhám.



Đẹp đấy bác ah , em chờ thẩm âm .......



- Chassis bác làm đẹp đó. Nếu là em, em sẽ thay đổi vị trí của bóng nắn và choke.



Chào bác TDHIEN hình như Chok tránh đặt ở vị trí gần các đèn tín hiệu thì phải,khi có ù xì khó xữ lý lắm!



Cảm ơn các bác, vậy là em phải chụp cái choke nó vào để bớt ù. Đổi chỗ đèn nắn với choke thì kiểu dáng em không ưng cho lắm.
Hiện nguồn quấn đúng theo mạch, tụt áp còn 275Vol so với chuẩn là 280Vol, nắn qua đèn mà chưa tới 290Vol trong khi qua choke tụt 10Vol (điện trở thuần của choke là 100 ohm). Như vậy điện cao áp vẫn hơi yếu so với mạch thiết kế. Kiểu này chắc phải nắn kết hợp diot và đèn thì mới hi vọng lên được 320Vol.

Em định thiết kế hai hồi gỗ cho nó nữa mới xong. Nghe đâu bác Tú cao tay về món đồ gỗ này lắm cõ lẽ... ! :lol:

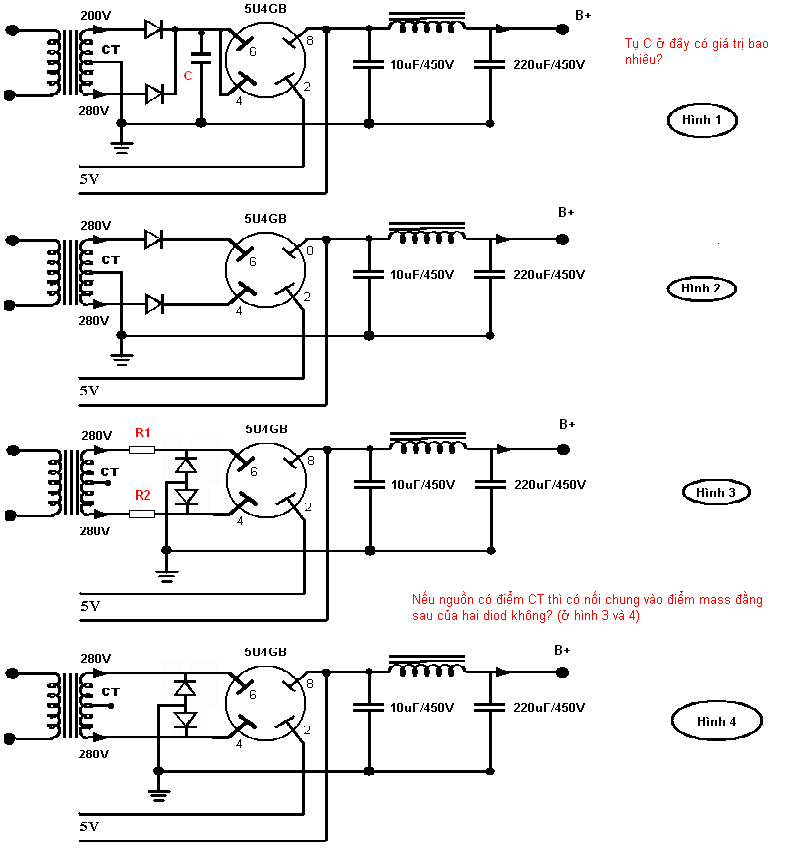

Em định dùng cách nắn kết hợp giữa đèn và diod theo như dưới đây để tăng điện áp, theo các bác thì sơ đồ có đúng không và nên chọn sơ đồ nào?
Cảm ơn.



Chào bác TDHIEN sơ đồ 1,2 tương đương sơ đồ nắn đèn của bác còn sơ đồ 3,4 điện áp tăng gấp đôi ,chú ý điểm ct không được nối vào mas nhé!



Em thử đấu theo hình số 2 thì chả có tác dụng. Còn hai hình cuối bác nói tăng gấp đôi thì nhiều quá. Em chỉ cần thêm 20-30vol nữa thôi.



- Điện lưới ở chỗ bác có đủ 220V không? Nếu không đủ bác dùng ổn áp có lẽ tăng thêm được ít vol thứ cấp đó



Em dùng nguồn 100V, đo điện áp đủ vì dùng qua ổn áp. Em quấn cao áp 280 - 0 - 280 V. Mắc qua đèn nắn 5U3C thì sụt áp còn 275 - 0 - 275. Qua đèn nắn tăng thêm được 15V, tụ dầu sau đèn là 10uF lên 290 - 0 - 290V, nhưng khi qua choke lại giảm 10V. Không hiểu sao đèn nắn thấp thế không biết!



Chào bác TDHIEN, BÁC trình bày như trên tôi cũng chưa rõ lắm,bác kiểm tra điện áp đốt tim cho dèn nắn có đủ không hoặc bác thay thử đèn nắn khác,và cuối cùng bác nên nắn bằng diod thì có thể tăng được điện áp đầu ra,chúc bác thành công.



Em đã kiểm tra, toàn bộ điện áp đốt tim cho tất cả các đèn đều chuẩn ạ, chỉ có cao áp là hơi yếu so với so với sơ đồ thiết kế. Phương pháp kinh tế nhất là dỡ nguồn ra quấn thêm vài chục vôn nữa. Chứ nắn diod em không thích.
Bác có biết cao áp và dòng chuẩn cung cấp cho El34 là bao nhiêu Vol, mA không?



Cao áp tuỳ vào sơ đồ còn dòng bác cho 200ma cho hai kênh là ok,à bác thử thay tụ 10mf bằng 30mf xem có cải thiện gì không trước khi tháo ngườn ra quấn lại.



Ôi trời.
Bác vật vã vì vụ đó chi cho mệt cái tấm thân vàng ngọc nhỉ! :lol: :lol:

Ko cần thay biến áp, ko cần thay choke, cũng ko cần nắn thêm diot chi cho phức tạp mà nó bớt đi phần classic.
Bác thay tụ sau đèn nắn 10uF đó bằng tụ dầu 30uF hay 40uF càng tốt. Cao áp sẽ tăng chừng 10-20V ngay ấy mà.
Nếu mạch SE như này, tổng dòng tầm 120-140mA, mà cao áp AC trước đèn nắn là 275-0-275, mà cao áp DC sau nắn ko được tầm 300V thì bác nên xem lại phần đèn nắn! Hoặc đèn yếu, hoặc đốt tim cho 5u3c ko khỏe. Đèn này bác cứ chơi 5.3V/3.5A thì nghe mới đã :lol:



Em chỉ để đúng 5,0V cho đốt tim 5U3C thôi bác Rock! Tăng trị số tụ lọc sau đèn nắn lên là giải pháp nhanh nhất nhưng không có lợi cho đèn thì phải.



Hic. Con 5u3c đó, giờ bác đang chạy rà đúng hem (tức là mua về là bóng NOS), nó chạy rà 1 thời gian rồi mới trơn tru.
Bác cứ nhét 40uF vào đó còn lâu nó mới già, chứ đừng nói chuyện nó chết, chỉ sợ bác đã rút em nó ra để thay lên thay xuống đèn nắn trước khi em nó già.
5u3c em dùng 68uf chạy liên tục gần 2 năm nay. có thấy suy chuyển gì đâu. :lol:

Còn nếu thay 5u4g Mẽo, thì ngay trong datasheet của nó, nó cũng đã ghi giá trị tham chiếu của kiểu nắn Capacitor Input là C=40uF, cứ yên tầm mà dùng.



B+ của bác được bao nhiêu vol?



Em nhiều B+ lắm :lol:
Bác hỏi B+ nào vậy?



Chào bác TDHIEN bác cứ mạnh dạn thay tụ như anh em góp ý đi không sao đâu,đó là cách dễ nhất chúc bc1 thành công!



Ban tang dong qua bong len thu xem.
biet dau lai hop voi the loai nhac ban yeu thich.
Gop y voi ban theo dung schematic chua han hay dau, vi phu thuoc vao nhieu yeu to lam.
Chuc ban mau thanh cong.



Bạn lắp như hình 1; tụ C = 47uf/450v, tụ 10uf (trước choke, sau đèn nắn) thay bằng tụ 33uf - 47uf/450v sẽ OK.
Chúc bạn thành công.



Cảm ơn các bác đã tư vấn. Sau mấy hôm rảnh rỗi em lôi biến áp nguồn ra sửa lại, quấn cao áp từ 280v lên 300v, tụ lọc sau đèn nắn em vẫn dùng loại 10µF vì đã lỡ mua rồi, bỏ thì lãng phí. Sau khi tăng cao áp, điện B+ = 301v, tuy chưa đạt như hình vẽ nhưng số vôn ở hai đầu trở thoát đèn El34 là 18,6v đã đúng như mạch. Vậy là xong phần thông số cho sơ đồ, giờ chỉ còn nghe và chờ có cơ hội nâng cấp linh kiện tụ trở và bóng đèn. Theo các bác thì nâng cấp phần nào trước để em chuẩn bị?
