trong mạch của bác Audioto nguồn cao áp bác ấy vẽ là 300v, còn của em là 350V ,em nắn theo sơ đồ mạch của bác ấy theo đúng trị số tụ , trở và choke , nếu điện áp ra có cao hơn không biết có được kô bác HuyHoang nhỉ, và điểm B++ là điểm như thế nào bác mong bác chỉ dẫn giúp, cảm ơn bác nhiều !!!!!!

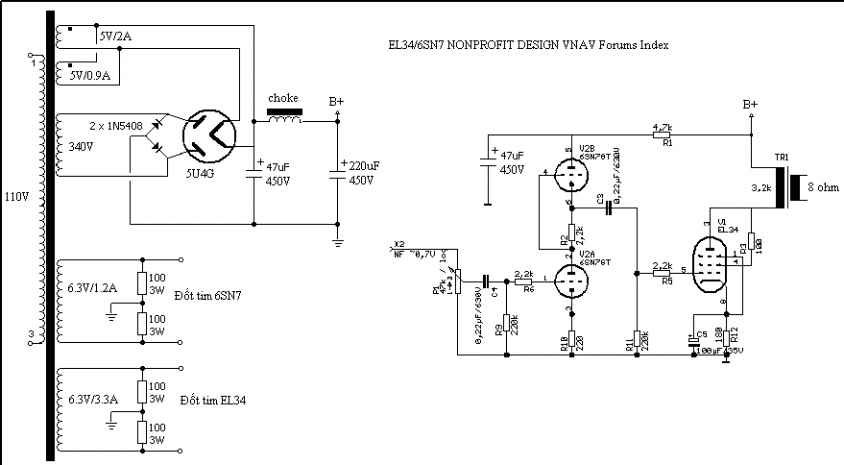

Cao hơn hay thấp hơn đều được ạ , cái giống này nó không giống bán dẫn, chỉ cần không vượt quá dòng cho phép là được , còn áp thì đến cả nghìn volt chưa chắc đã đi được ạ Cao hơn hay thấp hơn thì nó cho ra chất âm khác nhau thui ạ , chứ không ảnhh hưởng vấn đề cháy nổ gì đâu anh ạ , anh cứ mạnh dạn chiến không cần phải lo gì hết . Để em giúp anh nốt , anh cứ lắp thế này cho đơn giản trước đã , còn untraline pentode , NFB hồi tiếp ,.... tính sau ạ P/s: Xin phép bác Rùm cho cháu biến đổi schematic một chút để anh "hhthnh" chiến trước , khi nào xong rùi anh sẽ rì viu tiếp cũng được ạ
xin lỗi bác HuyHoang em phải có việc chạy ra ngoài bây giờ mới về được, theo như sơ đồ bác vẽ ở trên thì 2 cuộn 5v/2A và 5v/0.9A là đấu // với nhau , còn cái sơ đồ bác cho em trước đấy thì em lại thấy đấu nối tiếp, cái này em chưa hiểu, mong bác giải thích dùm em, còn như sơ đồ trên tác dụng các linh kiện là OK hết cứ thế mà lắp phải không bác ? Còn một vấn đề nữa là linh kiện em chưa có đủ , mới chỉ có bóng 6SN7+ nguồn thôi,khi nào sắm đủ nhất định phải nhờ bác hướng dẫn cho em mới được!!!!!!!!
Hi sơ đồ trước đây theo ý em hiểu anh nói có phải là cuộn cao áp đấu nối tiếp không ạ ,dạ đấy là của mấy anh khoai Tây vẽ vậy tượng trưng cho biến áp bị mất CT , hoặc là trong soft họ vẽ họ nối tiếp lại thế thui ạ , không có vấn đề gì đâu anh ,sơ đồ trên em vẽ lại theo nguồn hiện có của anh để anh dễ chiến đấu hơn ạ Đường 5V nối song song lại để đủ dòng cấp cho đèn valve nắn 3A , của anh 2.9A cũng đủ sài ạ .Anh nối song song thì chỉ cần cẩn thận ngược pha xoay chiều ,dễ gây chập và cháy biến áp , đơn giản thì anh cứ nối song song rùi kẹp sẵn đồng hồ vào đó , cắm điện 110V nếu không thấy volt ra nào thì anh rút điện ngay và đảo đầu của 2 cuộn là xong thui ạ Sơ đồ này bác Rùm và anh "Au đì ô tô" đã chiến được rùi , anh cứ yên tâm mà action ạ Anh yên tâm , anh cứ làm rùi mọi người sẽ hỗ trợ anh hết khả năng ạ
Vào forum em mới vỡ ra được nhiều điều hay,em rất cảm ơn sự giúp đỡ và chỉ bảo tận tình của các bác, nhất là bác HuyHoang, em sẽ cố gắng tìm kiếm linh kiện để hoàn thành dự án sớm nhất,khi nào triển khai dự án em sẽ liên lạc lại với các bác để các bác hướng dẫn cho em hoàn thành dự án, một lần nữa xin chân thành cảm ơn các bác,chúc các bác và gia đình luôn mạnh khỏe và gặt hái được nhiều thành công trong cuộc sống !!!
Hi hi chúc mừng anh ạ Nhưng thật sự em xin lỗi vì đã góp phần lôi kéo anh vào con đường nghiện ngập đau khổ nầy ạ :mrgreen:
bác HuyHoang ơi em vừa kiếm được một củ nguồn : - Vào : 100V-110V - Ra : 40V có điểm giữa BT này nắn ra điện áp âm cưc dùng để chỉnh bias như một số mạch PP của đèn EL34 có được kô bác ? Mong bác chỉ giáo ! Cảm ơn bác nhiều !!
hi được anh ạ ,SE cũng chỉnh được bias ạ ,nhưng trước hết anh sài auto bias trước đã , Fix bias chơi ... khi nào cho em nó hót được đã ạ , vì chỉnh bias dễ gây cho đèn ra đi ạ :mrgreen:
bác Huy hoang ơi , hôm nay em kiếm được quả bóng nắn ký hiệu là : -JAN 5R4WGB Made in USA Em nghe nói được dùng trên xe tăng, bác xem hộ em có thay thế được 5U4G không bác ? Cảm ơn bác nhiều !!!

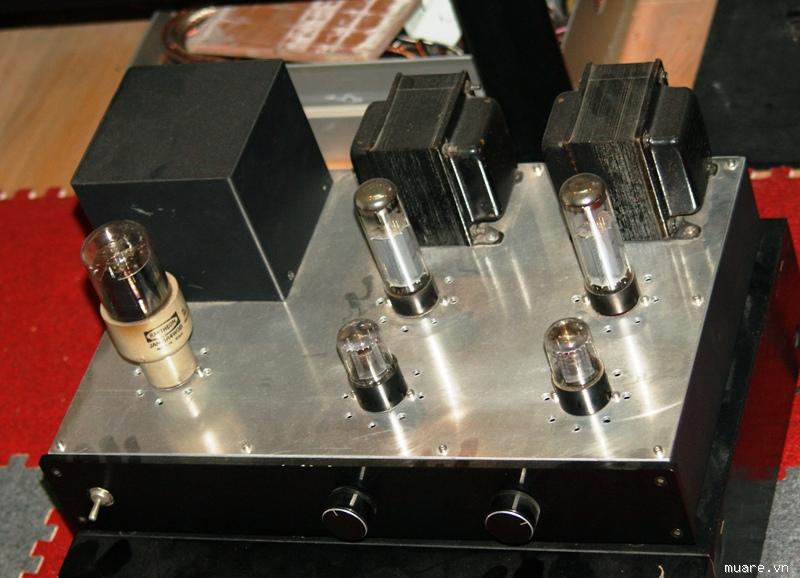

Sài được anh ạ , đèn quả đạn này hình như áp cao dòng thấp thì phải ,như mà sài được cho EL34 SE anh ạ , PP thì chịu , anh lắp tạm trước ,khi nào thay 5U4G sau cũng được , nó cùng kiểu chân octal ạ Gửi anh một hình 5R4 / 6SN7 / EL34 anh xem chơi
đúng rồi bác HuyHoang ơi, cái bóng nắn của em y hệt như vậy, em tra Google, cả chiều nay thì thấy em nó chịu dòng có 2A, thấp hơn 5U4G thì phải, vậy là cái biến áp của em đường 5V/0,9A và 5V/2A kô cần phải đấu // nữa có phải kô bác ? Em cứ lấy thẳng đường 5V/2A bác nhỉ !!!!!!!!!! chiếc amply trên của bác đẹp quá, nhờ bác chỉ dẫn giúp em với nhé!!!!Em cố làm được một chiếc đẹp như bác thì hay biết mấy !!!! Cảm ơn bác nhiều !!!!
Hi anh lựu đạn nầy đúng là chích nổ có 5V/2A ạ , vậy thì anh cứ lấy đường 5V/2A của biến áp để chiến ạ , còn đường kia để ... dự bị khi nào cắm 5U4G thì đấu thêm vô Hoặc anh đấu song song vô luôn cũng được ạ Hi cái amp đó hok phải của em ạ , em search google thấy cấu hình giống anh làm quá , post lên cho xôm tụ , cái chassis bác chủ nói là Made in TeaBlue ( bác TeaBlue là chiên gia khoản nì rùi :mrgreen: ). Của em thì nó không ... hái èn được như thía , khi nào xong cho phép em post lên góp vui với anh nhá, cấu hình ... cũng gần giống anh :mrgreen:
em nghe bảo 5R4 nắn điện tiếng kô đươc hay lắm phải kô bác HuyHoang ? Có nhiều loại quá làm em hoa hết cả mắt, mà em 5R4 này nắn theo mạch của bác vẽ cho em kô biết cao áp ra tầm bao nhiêu V bác nhỉ ?
Hi em cũng chưa được thưởng thức anh quả đạn nầy cất tiếng , không ưng ý thì anh cứ phang ... 5U3C vừa ngon lại bổ rẻ nữa (có nhiều cụ đánh giá hơn cả đèn RCA , em thì chưa có cơ hội so sánh hơn thua ). Cái này rất khó nói ạ , nó cũng tùy vào chất lượng đèn , tùy mạch , nhưng anh cứ lắp rùi đo sau cũng được ạ , áp cao thoải gà mái anh ạ ,tube nó không dễ die như anh bán dẫn ạ , áp thấp thì chắc anh biết rùi
em mới đang lò dò ,có biết áp thấp như thế nào đâu , bác làm ơn chỉ rõ cho em với ạ, cảm ơn bác !!!!!!!!
Hì hì hiện tại thì chưa quan trọng thấp cao , anh cứ chiến cho hót trước đã ạ. Đại loại là áp cao quá ,hay dòng cao quá , dẫn đến đèn đỏ phiến , chạm chập thì đi ạ , còn bình thường , áp cao thấp chưa đến mức "khủng hoảng" thì sẽ thay đổi chất âm ạ , áp thấp quá (tùy đèn ,khoảng vài chục volt chẳng hạn) thì đến ngưỡng khóa đèn => tiếng bị méo ạ
nếu vậy theo em hiểu khi nắn điện xong thì đo điện cao áp , tùy thuộc vào mạch điện sau đó tăng hay giảm điện áp em thấy trên mạch bác ghi là B+ có phải kô bác ? mà muốn giảm điện áp thì phải nhủ thế nào bác, em tra google thấy bóng EL34 làm việc ở điện áp 250V/100mA , mong bác chỉ giáo , cảm ơn bác !!!!

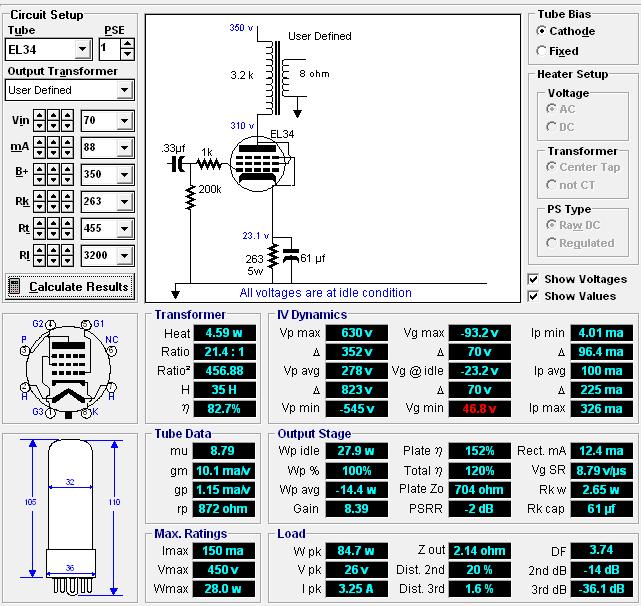

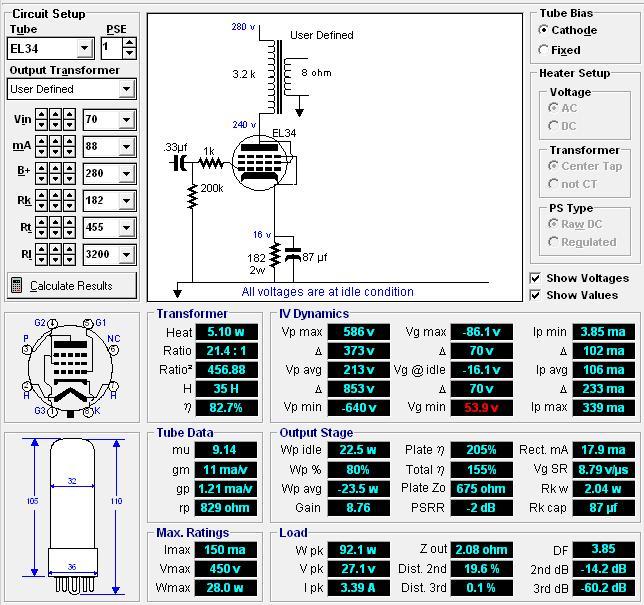

Hi điện áp cho đèn công suất thì hơi khó tăng giảm khi điện áp tại biến áp đã fix ạ , chỉ có nước tăng giảm điện áp đầu vào , hoặc thay đổi 1 chút (choke , tụ ... ) nhưng nó hơi phức tạp chút ạ . Nhưng cũng không cần quan tâm đến điện áp này lắm , đèn này nó dư sức chịu đựng áp cao anh ạ , chủ yếu là dòng qua nó được thay đổi bằng Rk , trong mạch Rk đang là 180 ohm , B+ là 280V , tính được dòng qua đèn (Iak) được khoảng 88ma . Nếu B+ của anh là 350V , muốn dòng qua đèn vẫn là 88ma thì phải tăng Rk lên 260 ohm Chúc anh thành công
Hi món nầy thì chỉ cần kiếm Ri nội trở của đèn , hoặc dùng multisim để mô phỏng .Còn không thì sài tube cad cho đơn giản , tube cad tính cũng chuẩn lắm ạ
các thông số Rk, Rt, Rl là thông số gì bác HuyHoang ? cách tính và tải phần mềm trên ở đâu bác, mong bác chỉ giúp , cảm ơn bác !!!!
Rk là trở thoát kathode , Rl là trở tải , chính là trở kháng của OPT đó anh ạ, còn Rt thì em đang ...mò :mrgreen: Soft này ở ngay trong diễn đàn mình đó anh : viewtopic.php?f=46&t=1568&start=150 (thay 12345 bằng media) http://www.mediafire.com/?7mgdyhudyf0 pass là vnav.vn ạ
cảm ơn bác HuyHoang rất nhiều ,em đã download được phần mềm, cái này khi có cao áp ra bao nhiêu chỉ việc đưa thông số vào là ra được , cho em hỏi thêm một tý cái Vin và mA thì phải lấy ở đâu bác ?
Vin thì tạm thời chưa cần đến , còn mA là dòng bias cho đèn đó anh ạ Anh muốn đèn chạy bao mA thì nhập vào đó , soft sẽ tính cho anh Rk , còn từ Rk ra mA thì làm ngược lại ạ . Anh nhớ điền đầy đủ các thông số nhá , kể cả trở kháng của OPT
Vin là tham số để tính toán tầng trước, tầng trước phải đạt được!. thông số thể hiện ở Vgmin, điều chỉnh điện áp vào:Vgmin xanh là được, đỏ là quá điện áp kích, giao cắt giữa xanh và đỏ là được. Em hiểu thế có đúng không nhỉ.
