em hiểu theo sơ đồ thì Vin là điện áp qua con trở 2,2k vào chân số 5 của đèn EL34 có phải kô các bác ?nếu vậy thì điện áp và dòng ở tầng trước cũng phải chỉnh làm sao các bác nhỉ ??????????
Vin nó là điện áp trước cả con trở 2,2k ạ ,nếu mà là điện áp qua con trở 2,2k này thì khả năng bóng tèo là rất cao ạ , nó là điện áp ra từ chân 6 của 6SN7 tới tụ nối tầng ấy ạ . Anh cứ chơi thằng công suất trước , thằng pre này tính sau khi xong thằng công suất nầy ạ
theo như bác HuyHoang chỉ dẫn thì khi thi công cứ làm từng phần trước phải kô bác ? Đầu tiên là phần nguồn trước, có B+ rồi đến phần công suất > phần pre phải kô bác ? Em cũng chưa kiếm đủ linh kiện được, em sẽ cố gắng kiếm cái máy ảnh, đủ linh kiện phần nào em sẽ up ảnh lên phần đó nhờ bác chỉ dẫn để lắp, cảm ơn bác rất nhiều !!!!!!
Hi , khi lắp ráp anh cũng làm tương tự ạ , chia ra làm 3 phần . Nguồn , Công suất (từ tụ nối tầng đến OPT ) , driver (từ input đến ngõ ra của đèn ) .Lúc cắm điện thì anh test nguồn trước ,rùi cấp B+ cho công suất trước , bỏ B++ ra khỏi tầng driver .Ok ổn thỏa rùi anh lại bỏ B+ ra , và cấp B++ cho tầng driver , nếu ổn thỏa không nóng linh kiện nào , không khói lửa , ... thì là bắt đầu cấp điện cho toàn mạch ạ . Ak còn một lưu ý là anh phải luôn nối loa vào OPT không là lúc cắm điện OPT lẫn đèn công suất bay theo nhau đó ạ :mrgreen: Chúc anh thành công
cảm ơn bác HuyHoang, bác HuyHoang ơi, Hôm nay em kiếm được môt em tụ dầu của Mỹ trị số là 70uF/1000V kô biết dùng để lọc nguồn có đươc kô bác nhỉ? em nghe nói tụ lọc nguồn chỉ từ chỉ số nhỏ cho đến 68uF thôi phải không bác ? Mà em này hình như là tụ kô phân cực thì phải em kô thấy đề (+) (-) gì cả, kô biết có dùng được kô bác nhỉ ?
Tụ trước choke sau đèn nắn chỉ cần dưới 47uF ạ , cao hơn là dễ chia tay ... đèn nắn lắm :mrgreen: Anh có thể đặt tụ này tại sau choke làm lọc nguồn rất tốt ạ , tụ dầu thì thường không phân cực , anh lắp cực nào cũng được ( nhưng cũng phải để ý một số tụ nó ... lạc loài , có chiều +- ạ :mrgreen: ).
lúc mua em có mượn đồng hồ để đo, bác xem em đo thế này có đúng kô nhé : -Em để thang đo x10 - cắm que đỏ vào một chân, que đen vào một chân - kim đồng hồ lên rồi xuống từ từ - em chập hai đầu tụ vào nhau để xả điện - đảo đầu que đo, kim lên rồi xuống từ từ Em nghĩ là tụ kô phân cực vì đo hai cực như nhau, không biết em đo có đúng kô nữa !!!! bác cho em xin ý kiến ạ!!! Còn theo như lời bác nói trên thì em cứ tìm cái tụ hóa trị số 47uF/450V để đấu trước choke > choke>tụ 70uF> B+ phải kô bác ? Cảm ơn bác !!!
Hi không phải đâu ạ .Anh cứ để ý kĩ trên thân tụ không có đánh dấu +- gì là ok ,còn một cách test nữa là khi nào xong mạch nguồn rùi , anh cắm tụ vào mạch , rùi kẹp luôn đồng hồ vào đó . Cắm điện , nếu thấy có cao áp lên (lớn hơn hoặc bằng áp VAC cấp vào đèn nắn ) thì là lắp đúng tụ vào trong mạch . Anh đừng ngạc nhiên tại sao lại thấy cao áp nó lên từ từ mà không vọt lên luôn như khi nắn bằng diode nhé , vì nắn bằng đèn nắn nó thế ạ ... "bệnh" của đèn nắn ạ :mrgreen: (Rất bổ ích cho các đèn tiền và đèn công suất ). Còn nếu thấy không có hoặc cao áp thấp thì anh rút điện ngay nhé ( tụ mới cắm điện nếu đấu sai thì không sao , nhưng để lâu là ... được xem pháo hoa đó ạ :mrgreen: ) . Rùi anh đảo đầu tụ , cắm vào đo , vẫn bị vậy thì phải bỏ con tụ này ngay anh nhá Đúng rùi ạ , anh cứ làm nguyên như thế là OK ( Tụ 47uF anh có thể chọn giá trị khác dễ tìm tụ , miễn nằm trong vùng 20 - 47uF là đc ạ , nếu có tụ tốt mà dung lượng tụ hơi cao chút , cỡ 55uF thì anh cứ nhằm mắt đưa tụ vào , ảnh hưởng ... không lớn lắm đâu ạ :mrgreen: )
em quan sát trên đầu tụ thì không thấy đề +,- gì cả không biết như thế nào, người bán cũng kô nói là tụ gì, đi hỏi thì người nói là tụ dầu, mạch nguồn của em còn thiếu 1 con tụ 47uF hoặc nhỏ hơn và 1 choke, choke thì em định chơi loại 10H-200ma có được kô bác, em định up ảnh nhưng kô biết up thế nào , cảm ơn bác !!!
Hi 10H thì quá đạt rùi ạ , 200mA ... tạm chơi được khi bias đủ Tụ nầy thì là tụ dầu rùi ạ ( có nốt hàn lỗ đưa dầu vào tụ ) , anh có thể chụp thêm vài ảnh về xung quanh tụ , chỗ ghi thông tin tụ được không ạ
Đây, tụ này thường không phân cực ạ ( 1 đặc điểm là trên thân tụ sẽ ghi áp chịu đựng là áp AC , ví dụ 450VAC ạ)
Nếu chỉ có chỗ này có chữ thì đây là tụ dầu không phân cực ạ, trừ khi nếu con tụ này có cực tính thì tác giả cố tình ... giấu đi :mrgreen: (tụ dầu bình thường thì chủ yếu nó cũng không phân cực ạ ) . Anh có thể lắp cực nào cũng được
quanh tụ em chỉ thấy cố chỗ này ghi chữ, cục này có thể lắp sau choke được chứ bác HuyHoang nhỉ, bác cho em ý kiến với ạ , cảm ơn bác !!!!

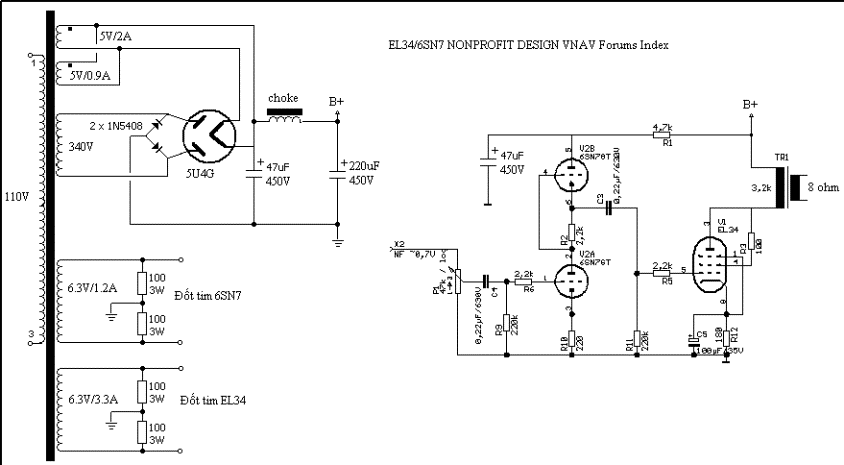

bác HuyHoang cho em xin cái mạch nguồn có điểm B+ và điểm B++, nếu cần thêm con tụ 70uF như trên nữa thì để em kiếm cho đủ bộ , cảm ơn bác !!!
Nó như thế này đó anh ,B++ chính là áp ra từ con trở sau B+ trong mạch công suất , con tụ 70uF của anh sẽ đặt vào vị trí con tụ 220uF sau choke ấy ạ , nếu anh kiếm thêm được 1 con tụ dầu nữa khoảng 47uF đổ về đặt sau đèn nắn thì là đẹp nhất (thậm trí thay tụ lọc B++ bằng tụ dầu nữa thì .... đủ bộ :mrgreen: ). Mạch này đành chấp nhận nắn đèn valve kết hợp diode làm CT vậy , vì anh không có nguồn CT , nếu có nguồn CT thì là đẹp nhất , đây là giải pháp tạm thời thôi ạ
tụ lọc B++ có phải là con tụ 47uF sau con trở 4,7k R1 có phải kô bác? Còn nguồn CT là nguồn như thế nào bác HuyHoang nhỉ , cái Biến thế của em hình như có 2 đường 340V có điểm giữa, để lát nữa em chụp lại cái Biến Thế bác xem và thiết kế cho em phần nguồn, còn con tụ 47uF/450v sau con trở 4,7k R1 có thay được = con tụ dầu 70uF cho nó hoành tráng được kô bác HuyHoang ? cảm ơn bác nhiều !!!!!!
----------------------------------------------------------------------------------------------------------- Bác Huy Hoàng có thể cung cấp thêm trị số cua choke khoảng bao nhiêu được không ạ?
Hi cái món nầy là tùy khả năng của ... người quấn thui ạ , càng cao càng tốt anh ạ ,càng sạch , nhỡ mà được 10H đã là ngon lắm rùi ạ , còn không 4H ,5H đủ sài anh ạ Thấp hơn nữa cũng không có sao ạ
Uầy , vậy là biến áp này có 2 đường 340V , vậy thì tốt quá ,tội gì không dùng , dòng tăng gấp bội , em cứ tưởng nó chỉ có 1 đường 340V nên mới khuyên anh làm vậy . Anh cho xin 5 xu hình nhá Đúng là con tụ đó ạ , anh có thể sài thoải mái mấy cái chỗ này , bắt đầu từ sau choke , anh có thể sài tụ thoải mái ạ , con tụ 70uF này cho vào vị trí con tụ 47uF lọc B++ đó thì quá ok , còn sau choke kể như anh kiếm đc con tụ 150uF nữa thì tốt quá , nhưng không sao , 70uF cũng được , quan trọng hơn là tụ trước choke ấy ạ , nó quyết định chất âm lớn lắm ạ , anh kiếm đc con nữa 47uF là đẹp .Nhưng quan trọng nhất nó không phải tụ đề động cơ SH cap , và phải made in USA thật :mrgreen:
