Xin lỗi bác HuyHoang em , có việc phải chạy ra ngoài bây giờ em mới về được, em chụp hình cái biến áp bác xem qua rồi thiết kế hộ em phần nguồn, cảm ơn bác!!!!!!!!
đây là bóng nắn tụ trước choke tầm dưới 47uF là được phải kô bác HuyHoang ? Sau choke thì dùng tụ dầu 70uF để loc B+ & B++ phải kô bác ? bác biết xem tụ bác xem tụ dầu của em có phải tụ đề gì đấy của xe SH kô ạ , cảm ơn bác !!
Cái này thì hơi khó rùi , anh mang đồng hồ ra đo cho chắc ạ , đo 3 cái cọc 340V ấy ạ , 1 que đặt cọc giữa , quen còn lại đặt vào cọc ngoài trái , xem đc bao nhiều volt rồi chuyển sang cọc ngoài phải xem được bao nhiêu volt ,hoặc đo 2 cọc ngoài cùng ạ Đèn nắn như vậy của anh là ổn rùi ạ (hình như là Raytheon/U.S.A) . Tụ thì em không sờ thật nên không dám khẳng định chi , nó không có chữ SH vậy là tạm tin tưởng ạ , em chỉ sợ mỗi cái là tụ được phun lại sơn thui ạ (vì thấy sơn bong tróc ) , anh cứ cắm vào mạch nghe hay dở biết liền đó ạ
biến thế chân sợi màu đen là 0 ,còn 2 sợi hai bên mỗi sợi là 340v vị chi là 680v bác ạ, còn tụ tì em thấy tróc sơn có vẻ nguyên bản cả mấy điểm móp méo, em kô biết xem tụ kô biết có xịn hay kô nữa , cảm ơn bác !
Nếu anh chắc cú thía thì dư này ợ Không có gì thay đổi , chỉ bỏ diode và lấy điểm giữa là GND thui ạ Nếu B+ 350V , cục nguồn này 180mA , anh cho EL34 chạy ở 80mA là an toàn ạ , thay trở thoát kathode bằng 300ohm ạ
Em tổng kết lại bác xem giúp em bác HuyHoang nhé ! - 2 sợi 340v+340v cao áp đưa vào đèn nắn 5R4 -con tụ lọc nguồn đầu tiên trước Choke 47uF/450v vẫn giữ nguyên -Con tụ sau Choke ra B+ em thay bằng con tụ dầu 70uF/1kv - con tụ sau điện trở 4k7 R1 ra B++ nối vào chân 5 đèn 6SN7 em thay bằng con tụ dầu 70uF/1kv - con trở thoát cathode R12 180 Ohm thay bằng trị số 300 Ohm tất cả các linh kiện còn lại giữ nguyên trị số Bác kiểm tra lại giúp em lần nữa , OK em sẽ tìm linh kiện, cảm ơn bác rất nhiều !!!!!
Còn một vấn đề nữa là bóng nắn 5R4 dùng dòng 2A, em lấy luôn đường 5v/2A ra kô phải ghép với đường 5v/0,9A có được kô bác ? em sợ chạm chập lắm !!!!!
Hi ok anh,tạm thời cứ để thằng kia ... ô chờ ạ :mrgreen: Nếu anh đi kiếm linh , mà là linh kiện tốt thì con trở thoát kathode tạm thời anh dùng trở chợ cũng được ạ (vì còn thay đổi sau này)
cảm ơn bác HuyHoang rất nhiều, cơ bản như vậy là OK bác nhỉ ? em sẽ triển khai kiếm linh kiện được phần nào em sẽ thông báp cho bác biết tiến độ, cảm ơn bác !!!!

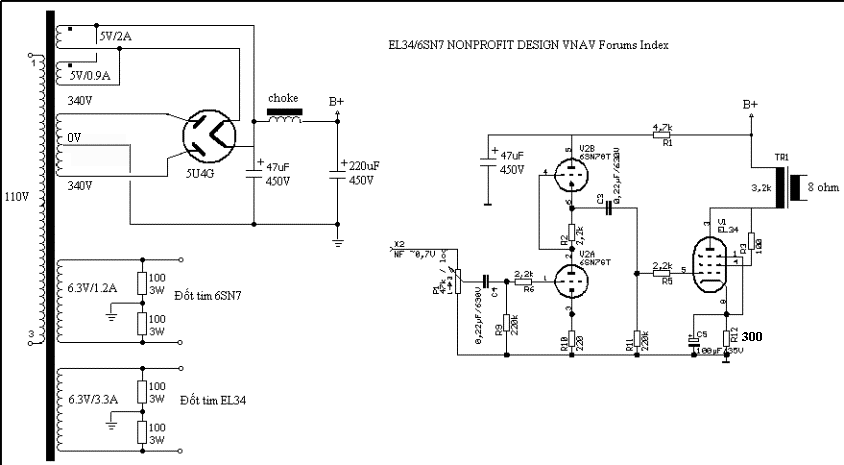

Bác HuyHoang xem dùm em mạch nguồn như thế này có được kô bác ? Nếu OK để em kiếm cuộn Choke ạ, nhờ bác góp ý dùm em ạ, cảm ơn bác !!!!! Phía sau còn con tụ 45uF/600v ra B++ ạ
bác HuyHoang ơi em kiếm được Choke rồi, bác giúp em thử tải phần nguồn như thế nào với bác ?????????????
Đó là chưa tải thôi bác khi có tải vào thì em nó sẽ thấp hơn nhiều em nghĩ nó sẽ còn khoảng 370~380VDC thôi.bác yên tâm không hơn được 400V đâu…he hee hê !!!! Chém tí…Như nguồn đang trong tay mình ấy! P/s: Trong mạch lọc bác cho em R xả vào đi…Cho an toàn // với chân tụ lọc nguồn đấy.
cảm ơn bác Vietdung , em cũng định đấu trở R 220k 3W // tụ , tình hình là kiếm quả chassi để lắp 4 con tụ khó quá bác ạ, đo kích thước rồi kiếm chỗ làm nan giải quá
Bác làm chanssis dầy lên đưa 2 em lên trên cho 2 em sấu thì lấp trong gầm…có sao đâu. Đừng lạm dụng khoe tụ nhiều quá… :? không cần thiết đâu chẳng may đến ngày em nó sì ra thì bắn cả vào cái CD 1000$ thì chít.... :lol: Bác nhờ huyhoang96 chụp cái hình quả Amp GM-70 của em thì bác biết. em cho mỗi 1 em tụ dầu 32mF/1200vdc lên mặt thôi…Còn 6 quả Epcos lằm lấp ló trong gầm coi chiên nghiệp ra phết. nặng thế mà huyhoang96 bê ngon lành từ em Alpha của em vào nhà. (Em đang để ở nhà Chim Chích này mà)
4 quả tụ của em có kích cỡ như nhau bác Vietdung ạ, nhét xuống dưới em nghĩ cũng kô có chỗ bác ạ, thôi có khi cứ để lên trên là xong, bác Huyhoang có khi đang mải mê một mùa U RỒ rồi, khi nào bác HuyHoang online có khi nhờ bác cho xem quả Amp của bác để em có cơ hội học hỏi, còn về phần Amp của em em cứ sắm sửa từng thứ một, xong phần nguồn em lại kiếm Chassi>>>>kiếm OPT đến khi hoàn thiện cho dễ nhớ bác ạ!!!!!!!!!!!
@VietDung : Có cái amp nầy lại hay , em được tập thể dục (hình như cũng rơi vào tầm 50 -> 70 kg :shock: ) và "xông hơi" mỗi ngày :lol: Nhưng mà để bữa nào xong em bê PC xuống chụp bằng wc (vì không có máy ảnh ) , nhẹ hơn nhiều so với bê GM70 lên phòng để chụp :lol: @hhthnh : Ok em sẽ chụp amp lên ạ , đến giờ em vẫn còn phê phê với cái amp đó anh ạ . Nhìn EM80 đúng là ... hợp gu :lol:
Dạo này đang mùa U RỒ nên anh em trên forum cũng đang nghỉ dưỡng sức để thức cùng , Hôm nao em kiếm được Chassi sẽ lắp nguồn và tụ lên chụp ảnh post lên nhờ các bác chỉ dẫn tiếp, cảm ơn các bác rất nhiều
bác HuyHoang ơi mấy cái tụ lọc nguồn của em nếu thay bằng tụ hóa cho gọn có được kô bác nhỉ, tình hình là kiếm chassi để lắp được mấy con tụ đó khó quá, xin bác chỉ giáo, mà tụ hóa em kiếm cũng khó, kô thấy chỗ nào bán cả, em mới kiếm được 2 em này bác xem có được kô bác ? Em sợ điện áp hơi thấp, em thử nắn bằng tụ 47uF/600v em đo điện áp nắn ra tại chân đèn nắn là 480v rồi !!!!!!!!!
