CD-PC transport USB+ CM108 +TDA1541+Tube

Hề, 6h23 chạy tẹt ga, chết hổng tiếc, nhưng mà ko chết đc đâu, chỉ có điều chạy áp cao vậy sợ tiếng căng quá, chói nghe mệt thôi
Ko phải hạ áp bằng con trở giữa tụ lọc sau nắn và tụ lọc B+ như bác nói đâu ạ.
Nghĩa là bác nắn thành DC xong, lọc bằng con tụ C1, rồi qua choke (hoặc điện trở R1 - như đêm qua bác nói là 100R/3W), rồi lọc tiếp bằng 1 con tụ C2. Áp tại đây là B+

Từ tụ C2, bác muốn hạ áp theo mong muốn thì bác dùng 1 con trở, đủ trị số, đủ công suất để hạ áp (R2) xuống thành B++, tại B++ bác lọc bằng 1 con tụ C3.
Giữ nguyên hệ thống trên và chỉ điều chỉnh R2 sao cho được áp phù hợp.
Bác thử lần lượt các giá trị con trở R2 để áp dao động trong 200V đến 300V, chỗ nào nghe hợp tai nhất thì dừng.
6h23 bác cứ ... chiến thoải mái, ko chết đâu :lol:



Bác vẽ cho chú ấy cái sơ đồ cho dễ hiểu



Mình câu ra coaxial thì chạy ok, thấy tiếng có vẻ mộc và kém sắc sảo hơn so với cd đọc qua đầu dvd cùi Tàu cũng xuất coax.

Đường i2s mình chích 3 dây (có kèm masss digital) nhưng Dac mình là dual Wm8740 mà nó k chạy. Thấy datasheet của Wm có 4 dây vào cho i2s, nghi là cần thêm chân 45 nữa



Hình như con DAC này đầu không phải i2s mà là EIAJ

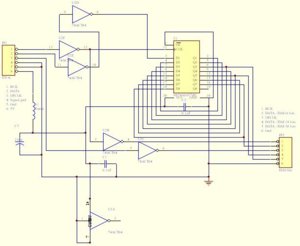

có bác nào vẽ lại cái hình này cho rõ tí được không ? để dùng cho các đầu đĩa hiện nay hư mắt để tận dụng làm DAC.
em cám ơn.



hi bác Rock,

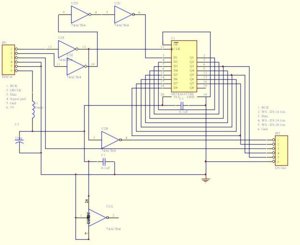

ý bác có phải là như thế này không?



thanks bác.



WM8740 là i2s bác à. Nhưng em thấy có 4 dây chứ k phải 3 như TDA.

Thêm nữa là các bác nghe con usb này có bị giật tiếng không. Em phát bằng Foobar nghe lâu lâu bị đứt tiếng, mà cũng lạ, tùy bài. Có 1 cái album em test là Vern Gosdin Aloone thì lại nghe êm.

Thêm nữa là nếu nghe online (mp3 zing) thì cũng bị, xuất qua lỗ sound của nó lâu lâu cũng bị giật, kiểu như mất tín hiệu. Đã thay thử thạch anh, câu nguồn rời, thêm tụ 100uF ngay chân nguồn cấp CM108 cũng vẫn bị.



bác thay cọng dây usb xịn chút, kiếm cái cọng dây của điện thoại á, dây bọc nhiễu rất tốt, cắt đầu vô điện thoại rồi hàn 4 cọng dây vô mạch.



Mình cắm trực tiếp luôn mà. Xuất trực tiếp ra 3.5 của nó vẫn bị thì nói gì đường spdif nữa. K biêt có phải do driver không, mình đang dùng Win 8.

Mà nhớ là cắm test với XP trên máy bàn ở cty lại k bị. Hay là k để ý vì nghe 1 bản có khi nó bị lẹc xẹc kiểu đứt tín hiệu 1 tí thôi, rất nhanh và lâu lâu bị, nhưng cũng có bản bị liên tiếp.



Lap có 2 cổng usb, chuyển sang cổng đang cắm chuột thì lại nghe trơn tru các bác ạ. Kì ghê, đành chuyển chuột qua lỗ còn lại. Tuy hơi ngược dây nhưng đành chấp nhận.

Win XP với PC ở cty thì lại chạy tốt cả.

Con này xuất trực tiếp qua bộ loa ở cty nghe cũng khá phết, hay hơn cả sound onboard. Nhưng về nhà qua bộ Dual DAC WM8740 thì mới thấy là nó kém cỏi, tiếng tối thui, mất chi tiết.



kính thưa các bác,
em cập nhật tình hình sau 2 ngyaf cuối tuần vật lôn với dự án này thì phát hiện ra ràng cái công tắc đóng cao áp của em khi đặt gần board nguồn thì mới xảy ra hiện tượng ù như hôm trước. Tối nay em câu dây ra xa thì không còn hiện tượng này nữa.



Vâng, đúng rồi bác ạ.
Bác hạ áp bằng con trở R2 trong hình đó ấy ạ



Mình k dùng TDA mà chạy dual Woftson Wm8740, mỗi con gánh 1 kênh. I2S đấu song song nhau, hiện từ con Wm8805 giải mã spdif sang.
Rút 8805 ra, chích i2s mà câu 3 chân 44,46,47 thì bị thiếu, mình phải lấy thêm chân 45 nữa nhưng loay hoay 1 đêm vẫn k chạy.

Chỉ có chân data là chắc chắn đúng, các chân kia cắm rút xoay vòng thì thấy là nó k dùng chân 47 mà lại cần chân 45.
Trên wm8740 2 ngõ vào LRCLK với BCK nối nhau và cùng vào 45 thì mơí ra tiếng lẹc xẹc. Sai clock rồi nhưng tét mãi chỉ có vậy là có tiếng ra thôi.

Trên này k bác nào dùng wm8740 nên cũng khó hỏi thật. Bên google thì toàn vẽ i2s vào Wm8740 thôi chứ k ai dùng Cm108 cả.



Bác PSMan
Để dùng CM108 với WM8740 bác chú ý các vấn đề sau :
chân 1 WM8740 . LR_IN nối vào LR_IN của CM108 (pin 46)
chân 2 WM8740 ,D-IN nối vào Data out của CM 108 (pin 44)
chân 3 WM8740 , B_CLK nối vào B_CLK của CM 108 (pin 47)
** Chân 23 nối xuống Mass (chọn 16 bit) ( mình không biết đã nối chưa bác đo ra 0V là nối +5V là chưa nối)
** Chân 28 nối +5 V (chọn mode I2S) (bác đo +5V là OK)

Nếu chưa nghe thì nối S_CLK của WM8740 (chân 5 với S_CLK của CM 108 pin 45)
chúc bác thành công



bác giahuy giúp cho em con cx20152 luôn được không? em cám ơn.

loay hoay mấy ngày rồi chưa hát được.



Tin buồn cho bác CX20152 không có I2S mode mà dùng MSB 16 bit muốn dùng phải làm thêm mạch đổi khá lằng nhằng , bác tìm con khác đi



em lụm được con chip PCM54HP, con này nó có giao tiếp I2S ko ạ?
Em tìm trên mạng ko thấy có dự án nào DIY con này *.* , bác nào hướng dẫn giúp em làm nó được ko ạ?



Chào bác Gia huy!
Hình như con chip DAC AKM4309 trong đầu PS1 cũng ko dùng đc tín hiệu I2S lấy ra từ con CM-108 phải ko ạ?
Và bác cho em hỏi thêm mấy con chip của hãng BB: PCM58/PCM56 và PCM63, muốn lấy tín hiệu từ CM-108 thì cần phải làm gì nữa ạ?
Vì em nối thử 3 đường I2S từ con CM-108 sang con PCM63, nó ko hát mà chỉ có tiếng xèo xèo như đang bắt radio :evil:
Thanks bác



Cám ơn bác,
Hiện mình chưa test lại được nhưng tối qua chỉ có đấu như sau mới ra được tiếng lẹc xẹc, còn lại nín hết :
- Chân 1 ----> 46
- Chân 2 ----> 44
- Chân 3 + 5 ---> 45

3 phải dính 5 và vào 45. 47 hoàn toàn không có tác dụng gì.
Kiểm tra lại mạch thì đang set cứng chạy với WM8805 24 bit I2S nên chân 23 lên nguồn, chạy tốt với CM108 qua coaxial.
Chân 28 lên nguồn vì dùng I2S từ WM8805 sang.
Không rõ CM108 xuất I2S bao nhiêu, theo lí thuyết là 24 bit mà.



Thôi xong, coi lại con CM108 có 16bit trong khi cài bên Wm8740 24 bit chạy với WM8805.



Mới chuyển 2 chân 23 về 0 là nhận I2S 16 bit rồi mà kiểu gì nó cũng k chạy rồi bác Giahuy ơi. Vẫn như hôm qua
1------46
2------44
3+5---45
ra tiếng lẹc xẹc, tất cả còn lại thì im re. 2 con WM8740 k chơi với CM108 rồi. Xuất coax qua WM8805 thì ok.



thêm cái ở giữa nữa bác rock à, mà em cũng chỉ biết hàn chân này chân kia thôi chứ mạch thế này thì mù luôn.

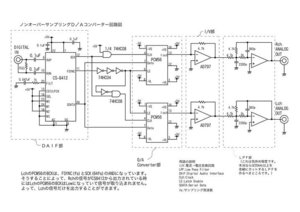

http://www.beautyphoto.de/CS8412-PCM56.jpg



Bác thử tách chân 3 và chân 5 ra , rồi chân 3 nối 47 chân 5 nối 45 xem sao . nếu bác có mạch của cái DAC của bác thì gửi lên đây em xem lại thế nào



Mạch Dual Dac để em gởi bác sau. Đang ol bằng dt mà mạch để ở lap rồi
Em test chán chê rồi, chỉ 1 con đường đó là ra đc tiếng lẹc xẹc thôi, còn lại nín hết.
Kể cả cấu hình 16 hay 24 bit chân 23 của wm8740.



Con WM8740 nằm trong máy nào vậy bác
