CD-PC transport USB+ CM108 +TDA1541+Tube

Xin chân thành cám ơn bác giahuy rất nhiều !
Cùng các bác rock0em_h_x và bác tienoceo đã chỉ dẫn nhiệt tình.

Báo cáo các bác, em mới vừa hoàn thành xong dự án này và kết quả là đã thực sự tạo được âm thanh khác biệt với amply karaoke bán dẫn Jarguar PA-203XG. Em chỉ biết nghe nó hay, riêng âm cao em phần nào cảm nhận được nó nét hơn và như các bác vẫn hay nói là nó "tơi nhuyễn" hơn.

Theo đúng dự án của bác giahuy thì em chưa có điều kiện để thực hiện, nhất là phần buffer đèn. Em đành làm cách đơn giản nhất phù hợp với mình, vừa để đối chứng được đường đi của âm thanh khác nhau.

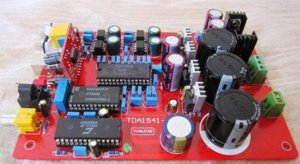

Em mua một bo DAC hàng Tàu có chạy TDA 1541 (kèm hình), với cấu hình đường đi của âm thanh: PCM2704 (USB > S/PDIF) >> CS8412 (S/PDIF > I2S) >> SAA7220 (Lọc) >> TDA1541A (I2S > AUDIO) >> NE5534 (KĐ AUDIO). Bo này ngoài ngã vào USB còn có cổng S/PDIF và cổng quang, chạy 2 nguồn 12-15vac * 2 và 9vac, ổn áp nguồn bằng LM337 & 317, linh kiện loại thường.

- Đầu tiên về em để nguyên cắm vào nghe thử đường USB, dùng Foobar2000 cho xuất DirectSound ra cổng USB máy tính nối vào bo, kết quả quá thất vọng: không có chút khác biệt nào, hoặc rất ít mà em chịu không nhận ra được, hệ thống DAC vậy mà chỉ ngang sound onboard.

- Sau đó em gỡ bỏ CS8412 và SAA7220 ra khỏi bo (dạng rút cắm) và PCM2704 không tháo được nhưng cũng đã mất tác dụng, dùng USB Sound CM108 câu dây thẳng vào TDA 1541, bây giờ chỉ còn CM108 >> TDA1541 >> BUFFER, thì kết quả đã tuyệt vời (tuy bo em mua chạy 1541A không hay bằng 1541). Rất tiếc đang đêm nên không có ảnh dự án up lên để khoe và chia sẽ với các bác (em xin khấc lại sau vậy, mà cũng chẳng có gì để lên ảnh các bác ơi, chỉ có cái bo DAC ở hình dưới bị tháo bớt linh kiện trống hoang nằm bên cái USB Sound cởi trần, nối với nhau bằng 4 sợi dây đồng to đúng bằng 4 sợi tóc. Hết).

Em chỉ làm có mỗi việc quan trọng: Nhờ mua cho được USB sound có con chip CM108 vuông, rồi cầm chạy đi nhờ anh thợ sửa điện thoại câu 4 sợi dây đồng trần trụi, không có bọc nhiễu gì nhưng ngắn tầm 15cm, nối từ CM108 sang TDA1541. Ngoài 3 dây tín hiệu, dây masse em câu từ chân 36 của CM108 sang chân 5 của TDA1541. Tạm thời cũng chưa câu nguồn 5v ngoài cho CM108. Tình hình không có nhiễu ù rít gì cả. À còn phải kiếm cái biến áp ra 12 VAC * 2 để chạy nữa chứ (khỏi cần nguồn 9v).

Qua dự án của em, có đối chứng, thấy ý tưởng làm dự án này của bác giahuy quá chuẫn: đường đi tín hiệu càng ngắn, âm thanh càng ít bị xử lý vòng vèo càng hay.
Cái bo DAC của em đã tháo bỏ bớt cỡ 2/3 quãng đường đi của âm thanh, chi phí giảm tương ứng, thay vào đó chỉ là con CM108 không đáng giá.

Các bác không biết về đèn, không thể kiếm được linh kiện xịn và kể cả ... không biết cầm mỏ hàn vẫn có thể tạo được âm thanh khác biệt từ nguồn máy vi tính của mình.

Vậy cái hay là ở ý tưởng, một lần nữa xin cám ơn bác giahuy. Xin chúc bác và gia đình một năm mới đầy hạnh phúc !



lâu nay cắm cm108 nghe cổng 3.5ly thấy cũng được, mà có hiện tượng là nghe lâu thì nó mất âm thanh, vi tính không nhận. khi kiểm tra thì chip cm108 rất nóng, để lâu có thể phỏng tay, 1,2 giây là buông tay ra.

các bác kiểm tra xem con của mấy bác có vậy không? mai em dán cho nó miếng nhôm thôi. :shock:



nghe cái vụ này cũng khoái ghê, mổi tội mình không có nhiều thời gian với lại mình ở miền trung, không biết có anh em nào ở Đà nẵng làm dự án này thành công chưa, hôm nào cho mình đến mục sở thị và học hỏi chút kinh nghiệm về thu thập linh kiện và lắp ráp hoàn chỉnh.



Đúng là thứ em đang cần lâu nay, xin phép được đánh dấu . Qua Tết này em sẽ nâng cấp cho 02 con DAC: AD1865 & TDA1541.
Thanks bác giahuy nhé



Đầu năm Giáp Ngọ mình làm phát xả xui một em USB sound rồi các bác ạ :?

Mấy nay thấy CM108 chạy khá nóng, đo thử nguồn áp từ cổng USB vẫn đúng 5.0v
Tính rồi để lâu không chịu được, hôm qua tranh thủ mod cho nó chạy nguồn BA ngoài lấy trên bo DAC, áp đo được 5.1v thấy cũng yên tâm.
Ai dè mới đóng điện, chưa kịp cất tiếng hát đã nghe tách một cái và bốc khói luôn, windows nhận nó không ra nữa ạ !
May mà mình có tính một em dự phòng, chèn thêm con diode 1A vào nguồn 5.1v, giảm còn 4.5v chạy ok các bác à !

Bác nào tính mod nguồn ngoài cho em nó thì cẩn thận nhé. Coi như em lì xì đầu năm cho các bác chưa mod ạ !



Em đang chạy nguồn rời qua LM317 với TL431 ra 5V đây bác, chip mát chạy bt mà có sao đâu.
Tuy nhiên tiếng lâu lâu bị đứt quãng kiểu như mất bit, đèn báo tín hiệu coaxial trên DAC chớp khi tiếng lẹc xẹc, bình thường nó phải sáng liên tục.

Thay thử thạch anh khác rồi nhưng k hết, em nghi có thể do 2 con tụ vài chục pi ổn định dao động giữa 2 chân thạch anh mà chưa mò xem nó là con nào thì nhổ thay luôn bằng tụ rời.

Vụ tụ với thạch anh này em dính nhiều rồi cả bên DAC lẫn bên lập trình VXL.



Không biết sao nữa, nhưng bác thử chỉnh áp nguồn xuống thấp hơn 5v xem có cải thiện không.
Thấy cũng có bác bị nóng chíp CM108 như mình và thỉnh thoảng bị mất tiếng như của bác.



Các bác nói sao chứ mình thấy nghe liên tục 4-5 tiếng đồng hồ mà có sao đâu,mình sờ thử cũng chẳng thấy nóng gì hết,cũng chưa khi nào nghe bị đứt quãng.Mình dùng chíp này cm-108 đã mấy tháng nay thấy rất tốt,nghe rất hay khỏi cần mod nguồn này nọ,cứ để nguyên vậy cũng hay lắm rồi



Ac, sao có con bị nóng con thì không nhỉ. Mà nó nóng nhất là lúc cắm mà không hát thì phải (tắt phần mềm nghe nhạc).



Hơi bực con CM108 này rồi đấy.
I2S chích ra cho vào WM8740 thì k được, chỉ nghe ra lẹc xẹc là hết. Loay hoay mãi vẫn chưa xong, đành vứt.
Coaxial chích ra thì nghe nhiễu khi không Play. Rút usb ra là DAC im re liền mà cứ cắm vào có tín hiệu coax lại ù với xì, lấy deck làm pre vặn vol Rec lên 60-70% là đèn tia đá tới 3-40% luôn.

Không biết tình trạng các bác thế nào ? Mình làm cả nguồn rời rồi mà vẫn thế.



Nhà đang có con creative audigy 2zs platium pro đủ cổng ăn chơi, có cả box ngoài mà k dùng đc vì nó chỉ chạy ngon trên Win XP thui (



có driver win 7 mà bác.
bác google nguyeenkts trong trang web bác ấy có driver đó.



Các bác cho em hỏi output nối thẳng vào input của 6p14p+6h2p SE có ok không



em ở SG có con CM108 đã câu sẵn dây k sữ dụng tới để k thì phí bác nào có nhu cầu xin mời nhé, giao lưu thôi nhóa.



Để lại cho em đi nhé

Cám ơn bác rất nhiều!

Thân chào!



bác giahuy cho em hỏi con ad1864 có xài bằng cm108 được kg ạ



Rất lâu rồi mới vào lại 4room, hôm trước đu theo bác chủ còn dang dở ở topic kia bây giờ bác chủ lại cho ra phiên bản " F2" làm em ngứa ngáy quá, lần trước hàn lên hàn xuống làm tèo mất em TDA1541, giờ lại phải " làm lại từ đầu" )



xin lỗi bác super , bác Z600 PM cho em lúc 5h58 phút nên em sẽ gửi tặng bác ấy bác gửi lời đề nghị muộn hơn nên em phải nhường người tới trước.
@cụ Z600 cho xin địa chỉ gửi hàng nhé. phí ship cụ tự xử nha



Hờ hờ. Lâu lắm rồi mới gặp bác!
Anh em đang chuẩn bị lên phiên bản 2 của F2 rồi kìa :lol:



Kg sao ạ

Thân chào!



Các bác mạnh cứ chạy trước, em đu theo sau, em đang đặt mua cặp TDA 1541. Đợt này quyết tâm tăng gấp đôi :lol: :lol:



Bác đặt mua TDA1541 ở đâu? Trước em đu theo dự án nhưng tới giờ vẫn chưa săn được em TDA, có pcb nhưng phải ngồi chơi xơi nước



Hờ hờ. Lâu lắm rồi mới gặp bác!
Anh em đang chuẩn bị lên phiên bản 2 của F2 rồi kìa :lol:[/quote]
Các bác mạnh cứ chạy trước, em đu theo sau, em đang đặt mua cặp TDA 1541. Đợt này quyết tâm tăng gấp đôi :lol: :lol:[/quote]
Bác đặt mua TDA1541 ở đâu? Trước em đu theo dự án nhưng tới giờ vẫn chưa săn được em TDA, có pcb nhưng phải ngồi chơi xơi nước [/quote]
Em nhờ người mua hộ bên Trung Quốc bác ạ, bên này thì mấy shop có bán nhưng do có người wen hay đi qua bên đó nên em nhờ mua hộ, giá cũng rẻ hơn nhìu so với bên này, bên đó nghe bạn em nói có bán cả S1, S2 nữa nhưng hơi hiếm phải đợi và nhờ người rành mua chứ không mua phải hàng nhái, thấy giá cả phải chăng hơn bên này nên em chịu khó chờ ít hôm



TÌnh hình em đã ráp xong, nhưng khi câu 3 dây I2S từ CM108 qua tda1541, khi mở nhạc chả nghe gì rõ, toàn lẹt xẹt. Đã kiểm tra kỹ mass, kiểm tra đúng vị trí câu dây từ USB->1541 nhưng vẫn không hát hò. Em xuất thẳng vô amply không qua buffer tube.

Em ở SG, có bác nào ở SG mà ráp thành công xin cho em qua để em học hỏi, bữa giờ vẫn chưa hát hò thiệt là nhũn não quá



bác đã gắn trở IV ở đầu ra của TDA chưa vậy
