CD-PC transport USB+ CM108 +TDA1541+Tube

tình hình là cái của mình cũng vậy, xuất ra tda1543, nó kêu xè xè, trở ref chân 7 là 1.5k, trở IV mỗi kênh là 2.7k, chạy 5 volt. qua tụ 10uf.
chân 1 -> 47
chân 2 -> 46
chân 3 -> 44
làm nguồn rất kĩ, ổn áp 12v, rồi ổn áp 5volt cho cm108 với tda1543.

không biết do cm108 hay do tda1543 nữa, có bác đang ship tda về mà chưa thấy báo lại.



TDA 1541 xuất thẳng vào amply thì tín hiệu quá yếu không hát nỗi, mình có thử rồi.



Nếu nó không hát nổi thì nó cũng phải có âm thanh rõ ràng dù là rất nhỏ, đằng này nó cứ xèo xèo, xì xì luôn. Tín hiệu nhạc nó không có rõ, không sạch thì có vô buffer đèn thì cũng vậy.

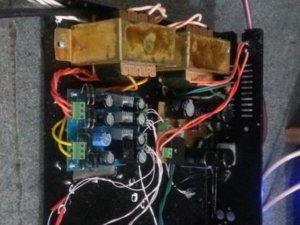

Nguyên bộ bo mạch và nguồn em lấy từ Minh Thanh về, họ đã gia công hoàn thiện và chỉ về kiếm 1541 đóng vô và cấp tín hiệu I2S qua. Bộ của em như hình đây, dùng 2 con 1514 trong đó 1 con trơn và 1 con vương niệm.



trước tiên bác rút 2 con TDA ra khỏi mạch và đo dùm em điện áp các chân TDA 28, 26 và 15 xem thử như thế nào? sau đó bác cắm TDA vào đo lại lần nữa xem có sụt áp k? thứ tự điện áp 5, -5, -15 sau đó ta tính tiếp.



@tranhuy2002 mình chưa cầm bo MT bao h nên ko rõ nhưng nhìn trên bo thì ko thấy con trở nào chứng tỏ chưa có trở IV rồi. hình như nó là con 50R phía trên đó bác quên chưa hàn thì phải. nhìn con S1 trông ngon quá bác nên kiểm tra áp cẩn thận trước khi nắp chip. tốt nhất chỉ nắp 1 chip TDA thử thôi khi nào chạy ngon rồi mới gắn con S1 vào



Cụ thể là hàn con trở có trị số bao nhiêu vậy bác?

Em đo lại nhiều lần rồi, thông số điện đúng như trong datasheet. Chạy không tải thì thấy 2 con 1541 hơi nóng chút



vậy bác gắn 2 con trỡ I/V khoảng 47R xuống mass nhé, ngay phần out rồi báo kết quả xem sao.
bác đảm bảo phần câu dây từ CM 108 là chuẩn chưa?



Phần câu dây em đã kiểm tra kỹ rồi, usb vẫn hát hò qua cổng 3.5mm khi cắm headphone vô. Để em kiếm con trở 47K xem nhà em có không rồi hàn vô đó xem thế nào. Tks bác!



Phần câu dây em đã kiểm tra kỹ rồi, usb vẫn hát hò qua cổng 3.5mm khi cắm headphone vô. Để em kiếm con trở 47K xem nhà em có không rồi hàn vô đó xem thế nào. Tks bác![/quote]

47 Omh chứ không phải 47K bác nhé nếu k có 47 Omh thì giao động từ 27 cho đến 82 Omh đều được.
bác chịu khó đo thông mạch pgha62n câu dây từ CM108 bằng cách dí 1 đầu que đo phía dây ra que còn lại nếu lớn quá bác lấy 1 lõi dây điện cỡ bằng sợi toác quấn vào que đo chừa ra 1 tý và chích vào các chân CM108 xem đã thông mạch hoàn toàn chưa.



hình như là câu dây xong thì bác phải nhấc 3 chân hàn vào mạc ra chứ nhỉ.nếu nhấc 3 cân này ra thì cắm 3.5mm vào làm sao mà có tiếng dc nữa
sory em chỉ phán bừa vậy thui chứ chưa dc cầm con cm nay cơ
trở IV cứ dao đọng từ 33-100ohm bác cứ gắn đại 1 con nào đó xem có ra tiếng ko đã



47 Omh chứ không phải 47K bác nhé nếu k có 47 Omh thì giao động từ 27 cho đến 82 Omh đều được.
bác chịu khó đo thông mạch pgha62n câu dây từ CM108 bằng cách dí 1 đầu que đo phía dây ra que còn lại nếu lớn quá bác lấy 1 lõi dây điện cỡ bằng sợi toác quấn vào que đo chừa ra 1 tý và chích vào các chân CM108 xem đã thông mạch hoàn toàn chưa.[/quote]


Mới lục tung thì chả có em nào từ 27-82ohm hết
Em đã kiểm tra thông mạch rất kỹ rồi, mọi thứ đều ok hết.

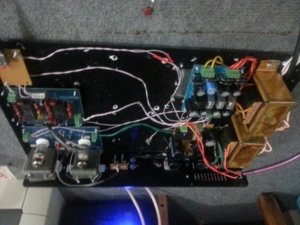

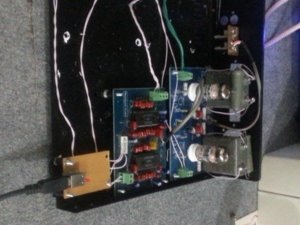

Em thấy bác này không cần hàn mấy con trở 47ohm đó mà vẫn hát ngon nè, nhưng bo nguồn của em so với bác này thì dư 1 hàng. Bác này cũng dùng bo mạch Minh Thanh như em



Mới lục tung thì chả có em nào từ 27-82ohm hết
Em đã kiểm tra thông mạch rất kỹ rồi, mọi thứ đều ok hết.

Em thấy bác này không cần hàn mấy con trở 47ohm đó mà vẫn hát ngon nè, nhưng bo nguồn của em so với bác này thì dư 1 hàng. Bác này cũng dùng bo mạch Minh Thanh như em

[/quote]
à vậy ra bác đã làm luôn phần bufer tube? nếu xong rồi bác tách phần tube ra và câu trở như em nói để nghe trực tiếp xem sao đã, câu trở thì gain hơi thấp nhưng tiếng vẫn rõ ràng bác nhé.
bác có thể cho xem hình tổng thể được k?
p/s: bác dnh hôm rồi giờ gọi đt toàn ò í e thì ra là đóng cửa luyện món này.



Chào các Bác, cho em hỏi tí!
Em đã có pre accu roi thì nối thẳng từ TDA sang pre được kg?Em cũng có dư 1 cái pre tube thi có dùng để thay cho phần tube buffer được hay không? Cảm ơn nhiều!



Sau tết đi công tác liên tục nên nay mới vào lại topic này. Board của bác chưa có trở IV ở đầu ra của TDA rồi bác ơi. Bác coi trên board của em không có vì em gắn nó trên board đèn phía sau cho dễ thay đổi đó mà. Bác gắn ngay đi theo trị số các bác ở trên đã nói hy vọng em nó sẽ hót ngay thôi.

Chúc bác sớm được nghe em nó véo von!



Bac dnh cho em tên mấy con diot còng đi, để em dễ kiếm
Thanks bác!



[/quote]Bac dnh cho em tên mấy con diot còng đi, để em dễ kiếm
Thanks bác![/quote]

Đã PM cho bác.
Thân!



Bác qua em, em cũng mạch MT này hát hò vô tư,hi

Nếu bán có mạch đệm đèn phái sau thì không cần 2 điện trở đâu, câu thẳng luôn.
Còn nếu không có mạch đệm sau thì phải có 2 con trở 50 ôm mới hát hò được.

Không được nửa thì qua em,chào bác.



Hôm nào hàn dùm em con CM108 nhé, mới ship mấy con tda1543 định thử nghiệm trước, tda1541 phức tạp hơn nên dài hơi hơn. Thank!



bác mang ra thợ điện thoại là nhanh nhất, 10k là xong 5 mối, 3 i2s, 1 spdif, 1 mass digital. có luôn dây đồng.



Sáng nay em hàn 2 con trở 58ohm thì em nó đã hát hò ngon lành, 2 con TDA1541 của em vẫn chạy ầm ầm (cứ tưởng 2 con này nó toi, nhất là em vương miện thì có mà tiếc đứt ruột). Mà em vương miện đúng là huyền thoại, em tháo ra test thử từng con thì 1541 trơn thua xa con vương miện. Giờ chuyển tín hiệu qua buffer đèn rồi chơi thôi.

Cảm ơn các bác đã giúp đỡ thông tin để em hoàn thành em nó



Sáng nay em hàn 2 con trở 58ohm thì em nó đã hát hò ngon lành, 2 con TDA1541 của em vẫn chạy ầm ầm (cứ tưởng 2 con này nó toi, nhất là em vương miện thì có mà tiếc đứt ruột). Mà em vương miện đúng là huyền thoại, em tháo ra test thử từng con thì 1541 trơn thua xa con vương miện. Giờ chuyển tín hiệu qua buffer đèn rồi chơi thôi.

Cảm ơn các bác đã giúp đỡ thông tin để em hoàn thành em nó



chúc mừng bác, tda của em vẫn chưa hát, đang chờ lấy con mới.

khi nào bác kiếm được s1 thì để em con trơn nha. :mrgreen:



Để em lùng thêm 1 em vương miện nữa cho nó thành Hoàng đế và Hoàng hậu ngồi chung 1 ngai thì em sẽ thanh lý em trơn đi
Bác mua mấy con IC này thì nên tới tận nơi test tại chỗ, hát hò ok thì thanh tóan đem về như vậy an tâm hơn.



Mình nối thẳng từ TDA1541 vào amply bán dẫn (không có trở IV) nó chỉ ọ ẹ tiếng nhạc rất nhỏ, mình nghĩ là do thiếu gain chứ không nghĩ là do thiếu trở IV.

Từ TDA1541 vào lưới đèn mới cần trở IV, vì lưới đèn khiển bằng áp nên mới cần con trở IV để chuyển dòng thành áp. Còn bán dẫn thì khiển bằng dòng nên đưa thẳng vào luôn.



Cuối cùng thì em cũng hoàn thành Dự án sau bao ngày vật lộn với em nó và đang chạy thử. Cảm nhận ban đầu âm thanh thật trong trẻo và ấm, tiếng bass mềm, mid rất hay. Cảm ơn bác Giahuy và các bác đi trước đã tư vấn trực tiếp và gián tiếp trên 4R.
