CD-PC transport USB+ CM108 +TDA1541+Tube

bác thêm 20-30K tiền ship, mua ở đây rồi ship về nè: http://www.usbgiare.com/usb-ra-sound-2- ... g-555.html

Bác chưa tìm ra, chạy loanh quanh cũng cháy hết từng ấy tiền diezel :mrgreen:



Các loại usb pd552 hiện tại đa số sử dụng chip CM119. Không phải CM108 như đời cũ nhen. Kể cả chỗ này. Em mua rồi, dính 2 cái CM119. Tìm chỗ nào còn hàng tồn kho sản xuất năm 2013 trở về trươc thì may ra.



Hic, vậy là số em hên.
Đợt trước em nhờ đồng hương ở Xì gòn mua hộ, đều chip CM108



Mình mắt kém thì sao mà hàn đuoc đây huhu



nhà đang còn 1 cái CM108 đã câu dây hoàn chỉnh nếu bác có nhu cầu lấy lại của em mà xài nhé ( loại này của em là card chuyển đổi từ USB ra coxial và optical )



Hơ, loại này ngon hơn USB DP552 nhiều, có con TCXO 12.000 Mhz, tụ trở cũng loại cả đống vạch :lol: , ngõ ra cả quang cả đồng trục, câu thêm 3 sợi I2S nữa là đủ món ăn chơi phè phỡn.
Đồng hương chắc chán đồ DIY, thèm đồ hãng nên ko dùng tới nữa :mrgreen:

p/s: Loa em đã dán cao su non mặt trong được 1 cái, keo con chó thối kinh khủng :evil:



Nghe ra răng :mrgreen: nghe bằng tai chứ có phải băng mũi đâu mà lo.



Cái mạch này có phải là mạch Asynchronous USB không các bác? Và có khả năng transport 24bit/192KHz không? Em cũng đang nghiên cứu vụ này, nếu bác nào biết DIY mạch Asynchronous USB thì share cho anh em với nhé, vì các thằng USB/SPDIF converter nó đều dùng kiểu này để tải 24bit/192KHz qua USB.



Kính các bác! Em đang món men dự án này để nghe lossless mà không biết mua usb ở đâu. Bác nào biết chỉ cho em hoặc còn dư thì nhượng lại cho em. Cảm ơn nhiều ah!



Các bác có ai thử mổ con này chưa? Nếu không phải là chip dán thì em thấy có bán rất nhiều, giá cũng rẻ (taiwan).
http://www.shopmadeinchina.com/product- ... 7518.shtml



em DIY 1 con roài
vn đang bán có 130k / con
trong diễn đàn có 1 bác đứng ra nhập con CM108 về hàn ra kết quả rồi đóa



quan trọng là con chíp của bác có chịu giải mã cho 24bit hay không chứ như TDA1541 đời ơ kìa nên chỉ thì loanh quanh đâu đó có 16bit thôi ạ



Bác giahuy, rock0em_h_x, tuanhung1433 cho em hỏi với,
Em có đầu DTC-1000ES, chip TDA1541. Em dùng làm DAC bình thường khi ấn REC + PLAY, tín hiệu Digital cắm qua cổng Coaxial. Em xin hỏi:
1. Em lấy tín hiệu I2S từ CM108 đấu vào 3 chân của TDA1541 để cấp tín hiệu thay tín hiệu từ Coaxial được không? Có phải loại bỏ mạch từ cổng Coaxial không ?
2. Cái DTC-1000ES có cơ chế chặn việc coppy đĩa bản quyền SCMS nên không nhận REC tín hiệu 44,1 kHz mà chỉ nhận tín hiệu 48 kHz. Việc cấp thẳng tín hiệu I2S vào TDA1541 theo em là vẫn hoạt động được ở tần 44,1 kHz đúng không ?
3. Nếu em bỏ tất cả phần khác của DTC-1000ES, chỉ dùng mạch DA của máy và đấu tín hiệu từ CM108 vào TDA1541 để làm DAC liệu có được không? Cần phải làm những gì khi thực hiện phương án này ?
Xin cảm ơn và mong nhận được phản hồi từ các bác!

P/s: Em xin up Service manual của DTC-1000ES để các bác tra nếu cần http://www.mediafire.com/download/27ba1 ... ervice.pdf



Em đã thử cấp I2S từ USB vào TDA1541 trên board DAC có lọc số, thì nó câm tịt.
Tháo phần lọc số ra (74HC4040 và TCXO 11.96Mhz), chạy ở chế độ NOS thì nó mới hát được với I2S từ USB.

Vậy bác phải kiểm tra xem, con CD này có lọc số ko, em nghĩ là nó có.
Theo em thì bác nên DIY 1 mạch DAC TDA1541 khác, chỉ mỗi phần 1541 thì nó rất đơn giản,



Bác rock lúc cấp I2S từ USB vào TDA1541 trên board DAC có lọc số của bác, bác có nhấc 3 chân số 1,2,3 của TDA1541 ra khỏi mạch không? Em nghĩ chắc lúc đó các chân 1,2,3 vẫn đang nằm trong mạch nên nó mới câm tịt (Do tín hiệu truyền về bộ phận lọc số).
Em đang định làm thế này: Tháo cả chip TDA1541 ra khỏi mạch, bẻ ngang chân 1,2,3 rồi hàn tất cả các chân khác lại mạch. Sau đó hàn trực tiếp 3 dây tín hiệu I2S từ CM108 vào 3 chân 1,2,3 của TDA. Có làm được như vậy không bác?



Làm được, mua thêm cái đế 28pin kẻo bẻ đứt chân 1541 đó
Bác thử xem, cách này em cũng chưa thử.



Cảm ơn bác rock. Em đang chờ nhận CM108 của bác Hùng để về hàn thử, có kết quả gì em sẽ báo lại cho các bác. Nếu thành công em nghĩ các đầu CD có chip TDA1541 có thể mod qua làm DAC để nghe nhạc Lossless từ máy tính được.



dc mà bác
làm cái nút selector như em này chơi luôn optical, coaxial, USB luôn chi hiend



Hic, gớm quá :evil:

Bác khoan sau đít đi, thủng đít cũng chẳng ai để ý.
Khoan thẳng vào giữa mặt mũi em CDP thế kia, tội nghiệp :lol: :mrgreen:



Bác Z600 làm ơn chụp cận cảnh cái chỗ mối hàn tín hiệu I2S vào chip DAC cho em tham khảo với, hình như bác vẫn để nguyên chip không cần phải tháo thân 1,2,3 ra khỏi mạch đúng không ?



cụ ni nhận hàng USB I2S từ tết công gô giờ mới chịu show



uầy cụ đừng có rút chân cẳng em nó ra bẻ ngang vậy phí chết ( không dùng chân dài để em dùng cho vì em toàn dùng chân già k hà) cụ giữ nguyên lấy lưởi giao mỏng cắt ngang phần nối mạch giử hai chíp sau đó cạo nhẹ phần mạch in còn lại và hàng dây vào đó không cần hàn thẳng vào chân TDA vì cụ hàng tới hàn lui chân tda k quen dễ bị chập và nó nát chân khó xử lý lắm :mrgreen:



lúc đầu cũng khoan sau nhưng do nhà em để nó trong hộc nên mỗi lần chuyển kênh lại móc móc bật bật bất tiện quá. nên em chuyển ra trước cho tiện
mình chỉ câu 3 dây I2S vào thôi chứ không làm thêm gi cả
@ bác tuanhung cảm ơn bác chia sẻ USB nhé



Theo sơ đồ mạch nguyên bản của DTC-1000ES, chân số 4 của TDA1541 nối với chân 2 đấu vào chân CLBD của IC SAA7220P, trường hợp sử dụng CM108 thì chân số 4 đấu vào đâu bác Hùng nhỉ ?



Em xin trả bài cho bác Hùng, bác rock và bác Z600,

Chiều thứ 7 vừa qua em về quê cùng bố em (Thợ sửa Tivi) để phẫu thuật con DAT Sony TDC-1000ES huyền thoại. Những ai là tín đồ mê DAT chắc không dám nhìn em xuống tay phũ phàng với con DAT đầu bảng này đâu. Thuận lợi ban đầu là con DAT này được thiết kế rất chắc chắn với tất cả khung vỏ bằng đồng hợp kim, biến áp được nhốt riêng vào một hộc đặt rời ngoài khung máy, mạch DA sử dụng toàn tụ Nichicon chất lượng, TDA1541 mã năm 88 từ thời bắt đầu công nghệ chuyển đổi Digital to Alalog sản xuất tại Hà Lan.

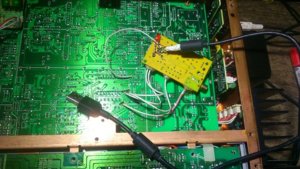

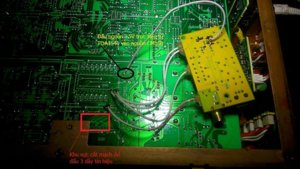

Thôi không lan man nữa, bắt tay vào mổ bụng con 1000ES ra, lật mặt sau của mạch DA lên, tìm vị trí 2 con IC là SAA7220p và TDA1541. Sau đó lấy mũi dao cắt 3 đường mạch tín hiệu nối giữa 2 con IC; gắn 3 đường tín hiệu của CM108 vào TDA1541. Ngoài ra em lấy luôn nguồn +5V máy cấp cho chân 28 của TDA1541 để đấu vào nguồn của CM108 (Mod nguồn rời cho CM108, không sử dụng nguồn 5V nhiễu của USB máy tính), hình chi tiết:



Lấy một dây cáp điện thoại để đấu vào CM108. Trong hình em lấy dây cáp của Sony Xperia SP theo máy xách tay từ Anh, vỏ chống nhiễu làm rất kỹ và có 2 hạt ferrite chống nhiễu; để đấu nối tín hiệu từ cổng USB máy tính vào CM108 theo sơ đồ nguồn rời, chân +5V của USB nối với led + r100 về mát USB, hình chi tiết:



Cắm vào Máy tính, bật footbar lên nghe thử - thấy 1 bên có tiếng lẹt xẹt: "Toi rồi, tín hiệu bị trộn với nguồn nào đó". Xem lại datasheet của TDA1541 thấy chân số 4 là "DATA R : Data right channel input", hiện vẫn còn đang nối với SAA7220p, hôm trước hỏi anh Hùng mà vẫn chưa biết đấu vào đâu. Em thử lấy mũi dao cắt mạch chân số 4 giữa hai IC thì máy câm tịt. Nhìn sơ đồ của TDC-1000ES thì thấy chân số 4 nối vào SAA7200p và vòng về chân số 2. Thế là em lấy đoạn dây nối từ chỗ cắt chân số 4 tới chỗ cắt chân số 2, mở lên thấy hót trong trẻo ngon lành. Mừng quá đóng ngay lắp lại quên cả chụp hình.
