CD-PC transport USB+ CM108 +TDA1541+Tube

Chào bác giahuy.
Mình rất mê những sáng tạo của bác,đã làm theo bác con CM108 phải nói là rất tuyệt,âm thanh nghe rất hay.Nay bác lại có sự tìm tòi mới giúp nâng cao thêm,mình phải quyết làm theo bác mới được,nhưng mình lại dốt về lĩnh vực này lắm,mong được sự chỉ dẫn của bác .Bác cho mình hỏi một số khúc mắc sau:
1-sơ đồ iv Fet là vẽ có 1 kênh,mình phải ráp 2 kênh như vậy phải cần 2 cục acqui khô để cấp nguồn cho nó phải không bác?
2-Con Fet 2SK170 có 3 chân,vậy trên sơ đồ mũi tên màu đen đậm nối vào chân nào ạ G,D hay S-2 chân còn lại nối thế nào
Rất mong được sự chỉ dẫn của bác.Cảm ơn bác.



Cám ơn bác giahuy về dự án này. Em cũng vừa xong cái dac cm108 + 1541, vậy là có thể tiếp tục hoàn thiện nốt phần còn lại.

Em thấy sk170 vndiýhop có bán hàng xịn nè. Chơi luôn tube 2j27l cho mgon bổ rẻ.



Cám ơn bác Giahuy nhiều nhiều.
Em bận quá nên chưa mò được, cả cái deck tube vẫn chưa chọt chút nào
Nhưng hễ cứ dự án của bác, là em sẽ ... mần
Vì em ko hiểu về kỹ thuật cũng như ko đủ khả năng ngâm cứu như bác, nhưng cứ mỗi lần em trăn trở điều gì là bác lại xuống núi và xuát chiêu.

p/s: em có cặp 6c4c chắc để dành làm quả pre này quá.
Fet mà thấy mạch đơn giản là em thích, chứ em hổng có khái niệm gì về bán dẫn cả. :mrgreen:



Là cái con này hả bác? Em chỉ thấy ghi là K170 thôi, trong khi sơ đồ là 2SK170?

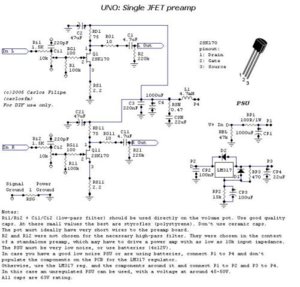

Chung cho tất cả các Bác 2SK170 , K179 cũng là một thứ , chân cẳng đấu nối các bác theo hình sau có đủ cả , mạch đính kèm chỉ để các bác tham khảo vì sử dụng nguồn biến thế , mình làm mạch dùng nguồn nuôi bằng pin thì đơn giản hơn vả cũng chất lượng hơn



Chung cho tất cả các Bác 2SK170 , K179 cũng là một thứ , chân cẳng đấu nối các bác theo hình sau có đủ cả , mạch đính kèm chỉ để các bác tham khảo vì sử dụng nguồn biến thế , mình làm mạch dùng nguồn nuôi bằng pin thì đơn giản hơn vả cũng chất lượng hơn



Bác giahuy lại chia sẻ cho anh em một cách để nâng cao chất âm. Tùy mỗi người quyết định. Riêng em bám lấy mục tiêu ban đầu của bác giahuy là ngắn nhất, dễ nhất, hiệu quả nhất nên em hiện thời vẫn dừng lại vởi USB -> CM108 -> TDA1541 (Trong đầu Sony DTC-1000ES).

Hiện tại em đã thử và tìm ra giải pháp nguồn phát không nhiễu để kết hợp với CM108 +TDA1541, đơn giản đó là điện thoại androi.
Em dùng Xperia SP, cài ứng dụng USB OTG Helper và Onkyo HF Player để phát nhạc từ Xperia SP ra USB -> CM108 -> TDA1541 (Trong đầu Sony DTC-1000ES)
Em thấy với những file .wav thì điện thoại Xperia SP phát ra cho chất lượng tốt đáp ứng đầy đủ như phát ở máy tính, mà lại không bị ồn do quạt và em tin rằng nhiễu xung cũng cực thấp so với máy tính Decktop hay Laptop



Đã lâu không vào thớt này, hôm nay thấy bác post cái iv jfet, như bắt được vàng. Bác gia huy cho em hỏi cái iv này em dùng 16v được không bác vì em có sẵn bộ nguồn ra 16v và dòng tối đa cho cái iv này là bao nhiêu.
Cảm ơn bác nhiều.



Em chưa đụng chân đụng tay được phần này, ngồi buồn buồn nghĩ cách dùng ắc quy cho tất cả chip thuộc DAC và phần IV.
ắc quy 12V thì có nhiều ở mấy cục UPS, em tính dùng 3 cục để làm, đóng hẳn 1 cái chassis, hệ thống sạc pin và ắc quy ở đó, rồi làm cáp nguồn cấp sang cục DAC.

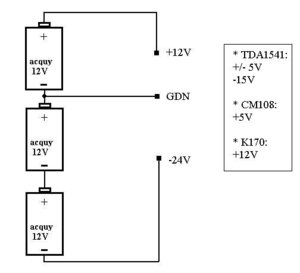

Bác giahuy và các bác cho em í kiến, nên làm như thế nào để từ nguồn ắc quy +12V, -24V mà có được +/-5V, -15V cấp cho TDA1541 và CM108?
Chẳng nhẽ lại dùng mạch ổn áp LM317, 337?
Hay dùng cầu phân áp?
Tất cả phương án trên đều phải dùng đến tụ lọc, mà nguồn ắc quy rồi lại dùng tụ lọc nữa, có thể cái tụ nó làm nguồn ắc quy mất zin, bác giahuy có nói "tụ loc nguồn là nguyên nhân làm âm thanh biến dạng , đục méo .. nhất là ở những đoạn cao trào", nên em đang chưa biết mần răng.

các bác cho em cao kiến với

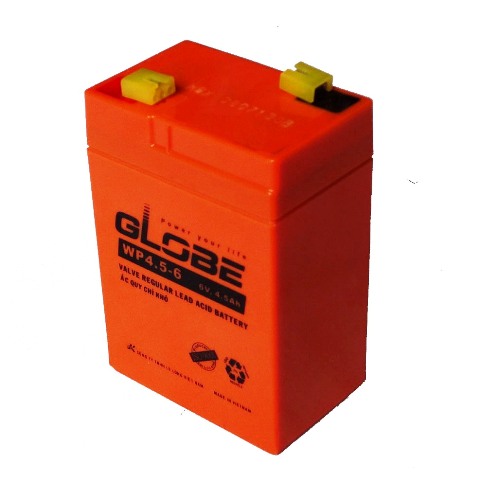

bác mua bình 6v 4.5ah này cho nhỏ gọn.. Kích thước (mm) L70 x W47 x H101



rồi sau đó 3 bình 6v cho điện -15v , -5, 1 bình cho +5v, dùng tl431 ổn áp.

4 bình này ghép lại chỉ bằng 1 bình 12v 7ah mà thôi.

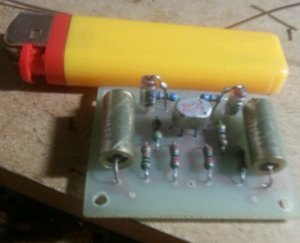

I/V của rm đến đây, mai xông điện thử



Công nhận anh lẹ thiệt, em mà làm được đến đây là kiểm tra lại lần nữa, bụp liền ...



Cám ơn bác, Nếu dùng cho 2 TDA1541, 1 CS8414, 1 con USB CM108, 2 con K170 cho cái DAC tích hợp này thì cần bao nhiêu con TL431 vậy bác?

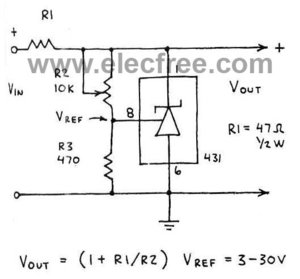

mạch TL431 ráp thế này phải ko ạ? Chỉnh cái chiết áp sao cho đúng điện áp mình cần là được đúng ko ạ?



Của em nghe rùi, dùng nguôn lm317, tiếng trong trẻo, chi tiết, bass hơi dư do em dùng cặp tụ 0.68uf. Để kiếm cặp mkp10. 474 thử xem. Cảm ơn bác giahuy đã chia sẽ kinh nghiệm để ae theo.



bác tải phần mềm này nè...regulator-desing.exe



Cụ lưu ý TL431 dòng tối đa chỉ có 150ma nên thiết kế sao tổng dòng nằm trong khoảng 100ma/ con là được. Với lại khi acquy đầy không phải là 6v mà cao hơn khoảng 6.2 –6.5V nên chọn giá trị R1 cho phù hợp
Khi nối tiếp nhiều bình acquy thì quan trọng nhất là độ đồng đều của các acquy và lâu lâu nên xạc ở chế độ cân bằng để đảm bảo.



Nguồn ổn áp LM337/317 bác thaibao23 đang sài ở phía sau còn mấy con bjt gì vậy? Bác cho em xin cái schematic đó với!



Mấy cái này thì e mù tịt, đọc cho vui



thích nhưng không hiểu và không có tay nghề lên chỉ hóng thôi



Anh Trung ơi, chỉ cần kiếm cái CDP nào hợp với bộ dàn nhà anh rồi cấp thẳng tín hiệu I2S vào chip DAC thôi, bỏ được rất nhiều công đoạn nên dễ làm đối với anh em không quen với mỏ hàn. Nếu không nữa thì hôm nào em làm giúp anh, có 5 mối hàn thôi mà. Còn ở topic này các bác ấy làm tất tần tật nên phải hiểu nhiều thứ, và phải có tay nghề nữa. Anh em ta cứ thấy cái nào hợp thì làm thôi bác ạ!



ĐÂY NÈ BÁC
http://s-audio.systems/diy/psu-without-electrolytic-eng



Cảm ơn bác!



Bác GIAHUY ơi bác cho em xin số điện thoại để hỏi về USB converter được không ạ. Em cảm ơn bác



Theo em thì trờ I/V bác ko nên dùng cao như thế, trờ I/V càng thấp thì càng chuẩn, nếu trờ I/V cao thì tín hiệu ra sẽ bị biến dạng U=R.I, tiêu chuẩn nhất là 1 ôm, theo em bác nên dùng trở vài ôm thôi, nếu tín hiệu quá nhỏ thì thêm tần khuếch đại FET nữa



bác Giahuy ơi, bác có thể vẽ mạch sơ đồ nguyên lý chi tiết ( từ lúc câu dây cho USB 108 và sử dung nguồn ngoài cấp vào... đến bóng đèn lắp ở đâu) không??? e sẽ vẽ mạch in cho các bác, và đặt mạch in, sau đó các bác chỉ việc mua linh kiện xịn lắp vào thôi. Lâu rồi e không vẽ, nhưng vẫn tự tin vẽ đc mạch in )
