CD-PC transport USB+ CM108 +TDA1541+Tube

Khi nào có CM108 bác báo em biết nhé !

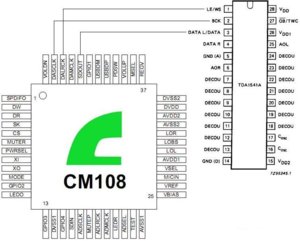

Bác xem lại schematic phần giao tiếp I2S. Theo em là chân TDA1541 là 1,2,4 chứ không phải 1,2,3.



hàng về bác cho theo 2 cái nhé ! ( em nó về tới nơi bác cho xin cái tin nhắn vào số đt 0934613825) cảm ơn !



Ok, các bác.



Em đọc trong datasheet của con TDA1541 thì chân 1 LRCLK (tách tín hiệu kênh trái, phải), chân 2 là SCLK (xung clock), chân 3 là LDATA (tín hiệu kênh trái) hoặc DATA (tín hiệu trộn cả 2 kênh trái phải), chân 4 là RDATA (tín hiệu kênh phải). Trong trường hợp này thì I2S của CM108 là tín hiệu DATA (trộn lẫn 2 kênh), do vậy DATA out từ CM108 phải nối vào DATA in của TDA1541 là chân 3 chứ. Chân 4 của TDA1541 trong trường hợp này sẽ không dùng đến.
Em hiểu như vậy có đúng không bác, nếu sai thì bác cứ chỉ giúp em nhé. Thank bác.



Nhờ các bác giúp đỡ ạ !!!
Xin giúp đỡ em về phần mạch S/H trộn analog với De-glitched !!!
Sự việc của em bắt nguồn như thế này ạ:
Em cũng đu theo dự án này, nhưng kiếm linh kiện theo dự án này chua quá, nên em tiến hành theo phương án sử dụng nền ý tưởng của tác giả và thay đổi linh kiện theo sườn của dự án này. Con TDA1541 thì ở Tân Bình còn có người để lại 6 con; còn CM108 thú thật em đã lùng khắp hang cùng ngõ hẽm, "lang thang muôn nơi đi tìm lá cho em tôi" mà không ra (03 buổi liên tiếp).
Ngày cuối cùng thất thểu về lại Nhật Tảo kiếm cà phê uống, thì có cái ông nào đó lại chào đống headphone PC, headset PC (hàng cũ dọn thanh lý kho), trong đó thấy có cái Labtec Axis 711 giá 50k, thấy nó giao tiếp USB nên nhắm mắt mua đại chơi !!! Cũng khá nghi ngờ trong headset này nó sẽ có con IC gì gì đó (có lẽ không phải là CM108) nhưng sẽ là con gì đó có chức năng tương đương, mở mấy con ốc xem nội y của em nó thì nó có xài TUSB3200 của Texas Instrument, rùi giải mã DAC WM9717 gì gì đó của Wolfson, nhưng em kệ tía con DAC đó, tra datasheet thì TUSB3200 có giao tiếp USB và ra I2S các bác ạ, vậy là giải quyết được được phần USB rồi, may mắn thật !!!
Nhưng thú thật là em thích chất âm của Burr Brown hơn Phillips các bác ạ, hôm đó sau khi lượm được headset, qua Tân Bình em đã không lấy đống TDA1541 (TDA1541A) thay vào đó em lấy hai con PCM54 (used) và một con PCM63 (used), PCM63 em định dùng cho dự án khác.
Như vậy, đường đi của em khá vòng vèo như sau:
01*TUSB3200 --> 01*NPC SM5806 --> 04*74HC595 --> 02*PCM54HP --> mù tịt !!!
Khúc mù tịt của em là em tra datasheet của con SM5806 thi thấy nó cho "De-glitched Left", "De-glitched Right". Trong đó De-glitched cuối cùng mới cho chạy tới Analog out thông qua "S/H" gì gì đó rùi mới thành out put cuối cùng rùi mới buffer.
Chốt: tình hình là em bó tay ở khúc S/H này, em đã search nhưng không thấy thông tin gì cả, chủ yếu là sample và hold của mạch A-D-C; mong bác nào ghé qua nơi này giúp em khúc S/H đó với ạ.



Em nhầm nhọt bánh khọt rồi...
Với TDA1541: Chân 27 - Mode selection input = +5V
Chân 1: WS - Word Select hay LRCLK.
Chân 2: BCK (Bit Clock) hay SCLK (Serial Clock)
Chân 3: DATA - Data chung cho Left và Right
Chân 4: SCK (Serial Clock).
Với giao tiếp I2S lúc này fBCK=fSCK.
Dùng chân 1,2,3 của TDA1541 là đúng rồi ạ



Vậy là em yên tâm triển khai tiếp phần layout rồi. Hehe. thank bác. Lâu rồi em không dùng orcad, giờ phiên bản mới của nó không dùng được thư viện cũ nữa, ngại vẽ lại footprint quá.



Vụ này của bác cao siêu quá, chờ cao thủ vào mới giúp được. Còn vụ Cm108 đúng là chua thật, em tìm mãi ko được, nên đành phải đặt hàng module Cm108 bên TQ.



Module CM108 nếu về VN nếu còn dư bác vui lòng để lại cho em 01 cái nhé, em rã cái Sony 750 bị yếu cơ đu theo luôn (làm tặng ông chú vợ 01 bộ), ông đó cũng mê "nghe" lắm, cám ơn VNAV đã dẫn dắt em vào con đường nghiện ngập này ^^ !!!



Em đã tìm ra phương án cho phần S/H (Sample and Hold) rồi các bác bác ạ. Em gửi xxx ý của mình lên đây mong các bác hoàn thiện và sửa sai giúp em, mặt khác trong diễn đàn em thấy cũng có một vài bác hỏi về các con DAC mà chỉ có một ngõ ra này (không có Left – Right), nhất là các IC từ PCM54 đến PCM58 của BB. Và rất có thể các bác ấy đang để không các IC này mà chưa biết nên làm gì với chúng. Nên em gửi ý kiến cá nhân lên đây, mục đích là tham khảo ý kiến chuyên gia và chia sẻ với các thành viên chưa biết làm gì với DACs này cuả BB . “De-glitched Left” và “De-glitched Right” là phần bổ khuyết vào cho tín hiệu đầu ra DAC. Trong các DAC sản xuất đợt đầu non trẻ của BB thì tín hiệu số Left – Right được giải mã và xuất ra một ngõ duy nhất, cần bổ sung một mạch ngoài S/H cho tín hiệu đó để được Left – Right (còn Phillips TDA1541 thì đã có tích hợp phần này trong DAC).
De-glitched sẽ được đưa vào tín hiệu ngõ ra DAC đó, mục đích là sửa sai lệch đồng hồ ở hai kênh, từ đó tạo nên Left – Right cho tín hiệu đầu ra, sau đó buffer tín hiệu, phần tiếp theo thế nào thì em nghĩ mọi người biết cả rồi.
Phương án của em: sử dụng IC Switch 74HC4066, ngõ out của DAC vào Input 1 và Input 2 của 74HC4066. De-glitched sẽ chạy vào Control 1 và Control2 của 74HC4066. Như vậy Output1 và Output2 sẽ là tín hiệu analog có Left – Right ạ.
Xin mọi người vui lòng vào cho ý kiến với, có ý kiến chuyên gia rùi em quyết định chấm chì ạ !!!
P/S: bác nào kiếm TDA 1541 khó quá hoặc giá chát quá thì tới Ngã Tư Gò Mây - đường Hồ Văn Long tìm bác sửa điện tử giải nghệ hỏi thăm nhé !!!
@RedGhost: hàng về có dư bác để em một modlue CM108 luôn bác nhé ^^ !!!



Hi bác RedGhost trong lúc chờ CM108 của bác về VN bác cho em hỏi tý nhé . DAC của em là con chip WM8718 của Wolfson ( nếu WM8718 này có hỗ trợ I2S , nếu ko thì em xuất qua DAC qua ngõ coaxial cũng được vì nó có sẵn rồi) thì cách câu CM108 vảo con WM8718 theo đường I2S thì như thế nào ạ . Bác tra datasheet con WM8718 dùm em nhé , em có xem nhưng ko hiểu . Thanks bác ...



Bác câu DALRCK (pin 46 của CM108) vào LRCIN (pin 1 của WM8718), SDOUT (pin 44 của CM108) vào DIN (pin 20 của WM8718) và DASCLK (pin 47 của CM108) vào BCKIN (pin 19 của WM8718)
P/S: WM8718 pin 3 là Mass Digital và pin 7 là Mass Analog ạ !



Bác RedGhost cho em đặt 1 cái. Sang 09145957 sau sáu



@linh0983: chỉ số SNR của con này tốt quá bác nhỉ ?



Chỉ số SNR là gì vậy bác xbackarowana em mù tịt vui lòng bác giải thích ạ ?



OK các bác, khi nào hàng về em sẽ báo lên trên này cho các bác cùng biết. Bác xbackarowana có thể đặt mua giúp anh em TDA1541 không, bên shop minh thanh hết con này rồi.



Nhà em ở Bình Thạnh, biết bác sửa điện tử này do qua nhà chị ruột chơi, nhìn qua thấy bác này chất một đống đồ trong nhà nhưng không nhận sửa đồ. Lão lão này tính tình cũng thất thường lắm, cứ như là lão ngoan đồng Chu Bá Thông. Thứ bảy này (24/10/2015) em chạy xuống đó chơi đặt cho bác hen, nhưng em nói trước là nó còn nằm trong board, bác về tự xã chì ra nhé.
Nếu trên diễn đàn cần nhiều hơn thì báo em, em nhờ mẹ bên Germany gửi về chung với kiện quần áo và tube của em (mua xài chứ không kinh doanh ạ), hoặc bác có thể mail qua đó cho mẹ em "vanbich2004@yahoo.com" ; do mẹ không rành mấy thứ này nên nếu bác gửi mail thì search hình rùi attach file vô mail luôn nhé !!! Thân !

@linh0983: theo trình còi của em biết thì chỉ số SNR (S/N) có thể hiểu đơn giản như là mức tín hiệu chia cho độ nhiễu (noise) bác ạ, do mẫu (sample) tín hiệu là xác định, nếu nhiễu nhỏ thì S/N sẽ tăng, chỉ số này càng cao thì mức tín hiệu càng sạch, lý thuyết thì như vậy, nhưng việc thiết kế mạch đạt đến chỉ số như hãng công bố thì khó như đi thỉnh kinh bác à !!!



Chuyện xả chíp thì đơn giản rồi. Bác cứ hỏi ông ấy xem có bao nhiêu chiếc thì em sẽ lấy tất cả luôn (nhưng giá đừng chát quá nhé, hehe), gom về chơi dần và share lại cho anh em có nhu cầu (không kinh doanh) vì sợ con này ngày càng hiếm dần, mua hàng tàu thì sợ hàng fake. TDA1541 không còn sản xuất nữa mà hỏi mua của anh Tàu bao nhiêu cũng có, chân cẳng mới kính koong chưa hàn xì gì, kinh thật.



Em nhầm nhọt bánh khọt rồi...
Với TDA1541: Chân 27 - Mode selection input = +5V
Chân 1: WS - Word Select hay LRCLK.
Chân 2: BCK (Bit Clock) hay SCLK (Serial Clock)
Chân 3: DATA - Data chung cho Left và Right
Chân 4: SCK (Serial Clock).
Với giao tiếp I2S lúc này fBCK=fSCK.
Dùng chân 1,2,3 của TDA1541 là đúng rồi ạ[/quote]

Xem kỹ lại Datasheet bác nhé! Có khi chân 4 TDA1541 phải nối vòng chân 2 đấy



Em đề nghị bác nghiên cứu thêm chế độ NOS (Non Over Sampling) cho TDA1541. Mấy cái 74Hxxx cực kỳ rườm rà và phức tạp thêm vấn đề, bác xem xét phương án bỏ qua cái đó xem có dc ko nhé!
Em làm trực tiếp từ CM108 sang TDA1541, clock (Tần số) kênh trái phải đều giao cho Adaptive - Isochronous Transfers của CM108 thực hiện. Cái chân số 4 của TDA1541 sẽ nối trực tiếp về chân số 2, không qua module nào xử lý nữa.

Túm cái váy lại bác RedGhost cũng lưu ý luôn nhé, sơ đồ dư này:


Chân số 4 của TDA1541 nối chân số 2



Trong mạch này chúng ta đang cho TDA1541 chạy chế độ Time MUX/TWC (cấp nguồn +5V vào chân 27), trong datasheet ghi rõ là chân 4 not used mà bác.

Còn bác xbackarowana dùng mấy con 74Hxxx để tách kênh trái phải hay sao ấy mà, vì bác ấy dùng PCM53 của BB (buộc phải tách tín hiệu 2 kênh).



Mà bác xbackarowana này, em thấy đầu topic bác giahuy có đưa link hướng dẫn tách kênh trái phải cho các chíp giải mã yêu cầu tách riêng tín hiệu trái phải đây này. Không biết bác có xem qua chưa.
http://www.pavouk.org/hw/modulardac/en_ad1865i2s.html



Cám ơn ý kiến của bác RedGhost !!!
Vấn đề của em không nằm ở phần in left - right mà ở phần out left right ạ. Phần in thì con PCM54 nhận mỗi pin là một bit dữ liệu (không nhận dữ liệu serial mà nhận dữ liệu paralrell), và cho ra một ngõ out duy nhất không có left - right, do đó em mới cần một con 595 để dịch serial to paralrell.
Còn AD1865 nhận dữ liệu đầu vào data left và data right nên cần sử dụng phương án mà bác giahuy đã hướng dẫn ở đầu topic !!!
Nói tóm lại là cái đống hỗn độn của em giờ cũng kêu ra tiếng người rồi ạ , phùùùùùù !!! Làm thử trên tetsboard, các IC đều sử dụng đế cắm, tụ trở đều là made in china hoặc taiwan. Giờ thì em chuẩn bị xã ra và thay tụ trở tốt vào thôi, rùi diy mạch clock cho con SM5806 nữa là cho em nó vào nhà (thùng) ^^
Còn về tiếng em nó ? Không biết diễn tả thế nào, chất âm đúng là thứ em thích và tìm kiếm, thêm nữa rất vui vì nó là thứ mà mình làm ra, cộng với quá trình tìm tòi, đôi khi tìm kiếm lạc hướng nhưng lại biết thêm một số thứ ...
P/s: chỉ mong sao khi thay đồ tốt vào, tiếng của em nó vẫn như vậy là được rồi !!!
@RedGhost: ngày mai em sẽ về đó tìm hàng cho bác nhé !!!



Sorry bác, thú thật là em cũng chưa tìm hiểu kỹ về dòng PCM, nên em cũng không hiểu hoàn toàn những điều bác nói ở trên.
Mà ấy chết bác ơi, thay linh kiện xin vào thì chất tiếng em nó phải tốt hơn hoặc bằng chứ, sao kém hơn được.
Vụ TDA1541, thì có thông tin gì thì báo em để em quyết luôn nhé. Em trông cậy ở bác đấy.
