CD-PC transport USB+ CM108 +TDA1541+Tube

đã diy xong 300B và có thêm cái pre nữa rồi bác ạ
Nói chung là ổn,
giờ đang dọn đống đồng nát, che chắn đèn đóm kẻo vài bữa nữa thằng cu nó biết đi, nó đập hết thì nguy :lol:



vậy chúc mừng bác. Quá tốt rồi còn gì. khi nào em tiếp món đèn đóm thì lại nhờ bác giúp nhé



Thì ra thế, tại vì trong đám đồng nát của mình có mấy con pcm56 mà không có 1541 nên định ghép thử nhưng nay bác thấy không phải duyên thì thôi khỏi ép chúng tội nghiệp. Cám ơn bác Rock nhiều nhiều nhé



CM108 đã về rồi các bác nhé. inbox em địa chỉ để nhận hàng ạ



Ngon, hàng bác đặt nhanh thế.

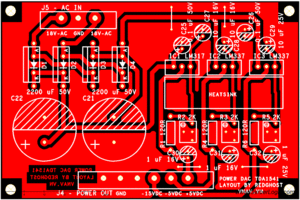

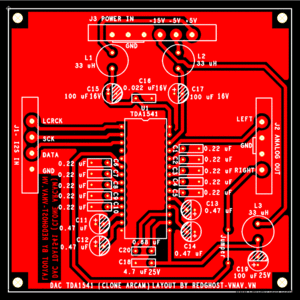

Ngày cuối tuần rảnh rỗi, em cũng đã layout xong mạch nguồn và mạch TDA. Em muốn tách riêng board nguồn và board tín hiệu ra như vậy để sau này có muốn thay đổi, nâng cấp gì thì cũng dễ, thế nó mới đúng tinh thần DIY.



Còn đây là file gerber (chuyên dụng để đi đặt mạch in). Các file bottom là mạch in, file mask dùng để phủ xanh, file silk_top để in tên linh kiện, file đuôi .drl là toạ độ và kích thước các lỗ khoan. Đủ hết các file cho các bác có thể đặt mạch hoặc là ủi. Các bác dùng phần mềm GerberLogix để mở nhé, phần mềm rất nhẹ khoảng 2 Mb thôi, cài xong thì làm theo hướng dẫn của nó để đang ký bản quyền miễn phí, mất vài phút thôi. Em không dùng pdf vì in ra kích thước bị sai lệch rất nhiều. Mỗi tội là em chưa test được vì thiếu con TDA, ới ời các bác nào hứa mua giúp em TDA thì xúc tiến sớm giúp em nhé. . Board IV Jfet và tube thì phải hẹn các bác tuần sau vậy.

http://www.easylogix.de/_templates/prog ... _setup.zip



Em góp ý chút. phần tản nhiệt cho LM hơi nhỏ đối với đường -15v thì không sao nhưng với +-5v nó khá nóng.
phần tụ bypass bác vẽ thêm dạng chân wima 400v để các bác có nhiều lựa chọn hơn.



@RedGhost:
Bác vẫn chưa tìm được con TDA nữa à, em cũng đã nhờ rất nhiều nguồn tìm giúp bác, đến nay kết quả vẫn chưa thấy gì T.T, về rất nhiều con, của Phillips cũng có, Burr Brown cũng có, Circus Logic cũng có, nhưng TDA thì còn ở mãi tận phương trời nào, chưa về tới nơi em.
Hay bác xài tạm con TDA1311 đi (free), em gửi cho bác, nó khác TDA1541 ở chỗ không có điện thế âm và không xài mấy con tụ de-copuling về mass thui, bác nối point to point từ module CM108 về nó để thử trước, cho kêu rồi, wait con TDA1541 về rồi gắn vào mạch pcb của bác sau, em cũng thử rùi, em tai trâu giàn cỏ, nó noise hơn TDA1541, về độ ngọt ngào thì em thấy nó và CDP750 cũng giống giống nhau.
À, mà bác cho em hỏi tụ dao động C20 là 0.68 uF hay 0.68 nF vậy bác ?
P/s: qua hết mùa đông, bên Đức mở chợ lạc xoong, thì có TDA1541 thui bác ạ, không biết liệu bác có còn đủ kiên nhẫn tới lúc đó, hoặc thời điểm đó bác đã có rồi, còn bây giờ bác cắm vào TDA1311 test chờ ngày nắng lên đi ^^



Tụ 0.68nF bác nhé, trong mạch arcam ghi là 680pF mà. Nghe con 1311 của bác cũng hấp dẫn đấy, bác có dư thì em không chê đâu ạ. Lấy ngắn nuôi dài, chờ TDA1541 tiếp.



Em thấy heatsink cho chuẩn TO220 này trên thị trường hiện có đều có độ dày nhỏ hơn 10 mm, do vậy trong board em vẽ em để chừa 12 mm cho heatsink cho chắc ăn
Còn tụ wima 400V em tra thấy cũng vẫn là PCM 5mm, do vậy trong board em vẽ thì foorprint của mấy con tụ đó cũng đều là PCM 5mm.
Cảm ơn bác đã góp ý. Bác còn thấy điểm nào chưa ổn cứ góp ý thêm giúp em nhé.



Bác RedGhost inbox cho em cái địa chỉ nhé !!!



Ok, đã ib cho bác.



ý em là con wima mkp 10 như thế này bác ạ. nếu vẽ theo con này thì hầu như các tụ thông dụng và đồng nát đều tẩn được hết. Quan trọng là em có nghe "phong phanh" là TDA này chơi Wima này hợp nhất.


Hình như chân nó >10mm thì phải

Còn về tản nhiệt thì bác nên vẽ thêm chân để hàn tản nhiệt vào board và nếu tách được riêng thành 3 thì hay hơn còn không thì phải chú ý lót cách điện.



Vừa nâng cấp lên DAC USB, em còn dư mấy cái modlue CM108 (trước e lấy để dự phòng), nay để lại cho bác nào cần (150k/cái bao gồm phí ship).

Bác nào cần pm nhé.



Em tra con tụ bác gửi, nó là PCM 27.5, ặc, nó lớn gấp hơn 5 lần tụ trong board em vẽ, không đủ chỗ trống trong bo,chắc phải chuyển sang vẽ thêm bo to hơn nữa bác ạ. Tản nhiệt em cũng muốn khoan lỗ hàn, nhưng mỗi loại tản nhiệt có một kiểu chân hàn khác nhau, chẳng lẽ mỗi loại khoan 1 kiểu thì nhiều lỗ quá trên bo quá. Như vậy có sao không bác nhỉ?

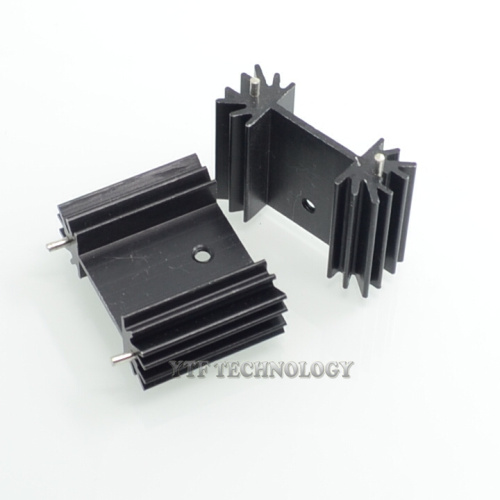

Nếu đã chuyển sang board to em nghĩ bác vẽ loại này cho thông dụng.

mà chuyện khoan nhiều lỗ dưới board cũng tùy trường hợp mà em thấy ở vị trí IC, Tran, Fet nguồn nóng thì em thấy họ vẫn khoan nhiều lỗ để thông gió ngay dưới tản nhiệt



Vậy lúc nào rảnh em sẽ vẽ version tụ to.



Bác còn hàng ko, pm rồi mà ko thấy hồi âm?
Bác cho sdt hoặc số tôi là: 0983600958
Thanks!



Bác redghost cho hỏi mạch tda,nguồn bác tự làm



Các mạch này thì em layout, còn mạch nguyên lý của nó thì bác giahuy post lên đó bác. Bác cần thông tin gì thì cứ hỏi nhé.



Xin chào bác Redghost, em cũng đang quan tâm tới các bản mạch của bác để có thêm đồ DIY. Em cũng xin góp ý chút trên bản mạch TDA1541
1. Hình như chân 2 nối vói chân 4 của TDA
2. Đường dẫn tín hiệu ra kênh phải đi có vẻ vòng hơi xa và qua cả jumper nũa, nếu có thể được bác dịch tụ C18, C20 qua phải cho đường dẫn tín hiệu ra kênh phải đi dưới TDA và liền mạch tới ngõ ra, còn cấp nguồn -15v cho TDA qua jumper cũng được. Nếu có gì sai xin bác bỏ quá cho. Đang chờ các layout IV Jfet và tube của bác. Thanks a lot.



Quả thật vấn đề chạy dây tín hiệu analog kênh phải làm em mất rất nhiều thời gian. Mới đầu em cũng định đi ngầm dưới bụng con TDA nhưng suy xét một hồi lại thấy không yên tâm vì trong con TDA đó là hàng ngàn con transitor đang đóng ngắt với tần số hàng MHz, sợ nó ảnh hưởng đến tín hiệu analog đang còn rất mong manh đó (vì chưa qua IV). Nên em mới chấp nhận cho nó đi xa 1 tí, mặc dù cũng vẫn không ưng ý lắm nhưng dù sao cũng là cách mà theo em là tốt nhất có thể. Em không phải dân kỹ thuật nên những hiểu biết của em cũng chỉ đến chừng đó, biết đâu thực tế lại có cách tốt hơn mà em chưa nghĩ ra do vậy bác Thelinh hoặc bác nào ở đây rànhvề kỹ thuật cứ góp ý, chúng ta cùng trao đổi để tìm ra phương án tốt nhất có thể.



Chân 4 em nghiên cứu mấy chỗ đều là bỏ trống ạ
2. ý bác có vẻ giống ý em

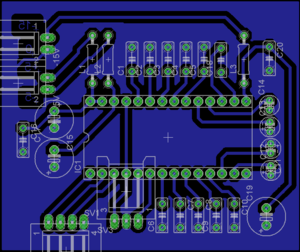

Bác nào thích theo phương án của em thì pm em gửi file eagle



Hôm qua em rảnh rỗi sinh nông nổi, em mua 2 cái đế 28 pins về, rã chip con CDP đọc kém, làm TDA1541 để so sánh khi chạy trong CDP và mạch ngoài xem như nào

Dây nhợ còn lòng thòng, và em vẫn chưa biết cấp I2S cho nó như thế nào cho ngắn

Và đây là mạch preamp cho em nó, em đang đợi NE5534 về

Dự định thứ 6 này em sẽ cấp điện và xem em nó có kêu được không ?
