CD-PC transport USB+ CM108 +TDA1541+Tube

Em nể cái mạch nguồn của bác quá



em dồn hết black gate cho mạch Burr Brown rùi nên mạch Philips này chỉ còn cơm thừa canh cặn



đông vui thế này diy mới khí thế chứ bác nhỉ. tối hôm qua em cũng về ngắm nghía lại cái mạch tda xem con giải pháp nào không. em và bác mỗi ng 1 kiểu để có nhiều lựa chọn cho anh e. mấy hôm nữa em post version 2 lên cho các bác mổ xẻ, góp ý tiếp.
chỗ chân 2 và chân 4 có mạch thì nối chung, có mạch thì không. không biết có cao thủ nào ở đây giải thích được thì tốt quá.



luồn dây hết chỗ đó, em ngưỡng mộ bác về độ kiên trì. . con bb phục vụ bác có được như ý bác ko?



Tiếng của mạch PCM54 đối với cá nhân em thì rất ổn bác ạ, tuy không clear bằng PCM56 nhưng âm thanh của nó có vẻ cổ điển hơn !!!
Em đã cấp điện và I2S cho TDA1541
Dải mid thì PCM54 mỏng hơn TDA1541 (mỏng hơn khá nhiều), tiếng của TDA1541 nghe nồng nàn hơn, nhưng hạn chế về độ chi tiết và dải cao hơn. Tuy nhiên em chủ yếu là nhạc cụ, cần nghe chính xác âm tiết, quãng nên đó là lí do em chọn tập trung vào BB hoặc Cirrus.
Em lại vừa tìm được PD2026B, PD2029 (con này thấy cụ giahuy từng dùng giải tỏa cơn nghiện LP theo cụ ấy chia sẻ trên diễn đàn của chúng ta) và PCM1718. Con PCM1718 này thấy hay dùng cho studio, mấy con PCM đời sau hơn nữa nghe tiếng nó giả tạo quá, em lại chuẩn bị rã tất cả ra hết, tập trung vào PCM1718. Chẳng biết đâu là bờ, chẳng biết khi nào tìm được lá diêu bông, cũng chẳng thể nào bắt turnable đọc file digital, hy vọng cuối cùng vào PCM1718, không được nữa thì cũng chẳng xả chì ra nữa, mệt quá mệt rùi bác ạ !!!
Còn vụ pin2 và pin4 thì hình như tùy vào con IC layout phía trước nó bác ạ. SCK và BCK là tương đương nhau. Trường hợp pin27 là +5V (MUX TWC) hen, con layout nào có BCK và SCK riêng thì BCK vào pin2, SCK vào pin4. Con layout nào có BCK thì BCK vào pin2, trường hợp này thích hay không thích nối 2 và 4 cũng được hay sao ấy, trường hợp layout ra SCK thì SCK này cho chạy vào pin2 và pin4 nối chung.
P/S: em coi mấy sơ đồ trên mạng thì thấy vậy chứ không có tài liệu cơ sở nào ạ !



Chiều nay đã nhận được hàng của bác, thú thực em mở ra tìm mãi chẳng thấy nó đâu. Hóa ra nó bé tí xíu bám trên tờ giấy bạc. Thank bác rất nhiều, con này em sẽ đầu tư làm một mạch có tính siêu di động cho nó xem sao. Vì khả năng nghe của em cũng có hạn thôi. Em chủ yếu nghe nhạc Việt, thiên về vocal như Tuấn Ngọc, Trần Thái Hòa... Nên em không quan tâm gì mấy đến các thông số như độ chi tiết, tách bạch, chính xác..... Em chỉ quan tâm đến việc nó phải làm cho em cảm thấy giọng hát của ca sỹ nghe truyền cảm nhất, cảm xúc nhất, một lần được nghe qua CD chạy con 1541 này đã em chết mê nó luôn, hy vọng mạch này sẽ đạt được mong ước của em.



@RedGhost:
Bác cứ ráp tạm con đó cho kêu đi ạ, em đặt hàng cho anh em diễn đàn tda ở nhiều nơi lắm, nếu gấp quá thì em gửi bác con tda của em, nhu cầu của em về em này không lớn lắm, chỉ là lắp vào chỗ trống trên cdp thui, từ từ lắp cũng được, cái cdp đó mắt mũi lèm nhèm rùi nên cứ từ từ, con tda nhỏ xíu kia bác lắp kêu thì xuống tay hành hạ tda1541 hen



Em đã nhân cm 108 của bác



Bác nào có mạch in tda 1541 để em với?các bác chỉ em cách mua hang trên shop với a?



Bác liên hệ bên minh thanh đó google: "minh thanh shop vnav" sau đó vào đó xem cần mua gì thì nhắn tin, gọi điện chuyển tiền cho họ địa chỉ và chờ hàng về. nếu bác muốn làm mạch thì pm cho em em gửi bác sơ đồ board bác in ra giấy, là lên phíp đồng sau đó nhúng vào FeCl3 rồi khoan lỗ sẽ được bo mạch. list linh kiện rồi mua bên sieuthiav.net. Cách này sẽ tiết kiệm và đậm chất DIY nhưng mất thời gian



siêu thị av bán đầy đó bác!

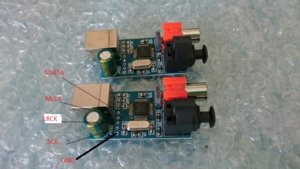

các bác cho em hỏi mạch CM108 trong đợt ship vừa rồi nó đã để chờ sẵn các đầu cho mình lấy tín hiệu I2S phải không ạ, có bác nào đã đấu I2S từ mạch này giúp em với, em đã đấu như sau mà không nói chỉ có tiếng sôi thôi LCRK => pin1 của TDA1541, SCK => pin2 của TDA1541, SDATA => pin3 của TDA1541, trên board TDA 1541 pin2 nối với pin4, DAC em chạy chế độ Non-oversampling và đã nhổ cả cs8414 ra ( khi kết nối usb với DAC qua cổng coxial thì hát hò bình thường )



Mạch ok bạn nhé, mình ko có tda1541 để thử, nhưng vừa cho mạch cm108 hát thử với ak4396. Bạn kiểm tra lại mạch tda1541 xem sao, kiểm tra cả chân 27 (ob/twc) xem đang nối +5v chưa hay đang ở 0v



Em cũng bị như bác !!! Em kết nối từ các jumper có sẵn của module cm108 thì cũng không thành công bác ạ, kết nối với tusb3200 thì hát bình thường, em đang tính phương án câu dây từ chân cm108 tới các jumper đó cho chắc ăn !!! Với lại jumper trên cm108 (lrck) có chân tụ hoá mục đích gì vậy các bác ?
...
Submit xong thì thấy bác thaibv xác định là mạch ổn, vậy em về hàn lại các jumper thật kĩ lại xem như thế nào !!!



đúng là mạch ổn đấy bác, của e đã hót cả đường I2S và coxial, bác kiểm tra lại đường mass board cm108 đã nối với mass TDA chưa, kiểm tra trong sound của laptop hoạc máy tính xem đã chuyển sang xuất qua usb chưa, mấy cái này e cũng được các bác chỉ cho ạ

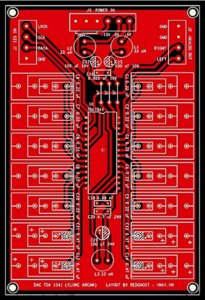

SOS!! Trong file silk_top (in tên linh kiện) của bo này em đánh nhầm tên vị trí chân LRCK và DATA của jack J1 - I2S IN, như trong ảnh bên dưới chân 1 là LRCK, chân 3 là DATA, đúng thì phải là chân 1 là DATA, chân 3 là LRCK. Em đã post file gerber Silk_top chuẩn bên dưới. Các bác tải về thay thế file silk_top cũ giúp em nhé. Chỉ sai phần đánh tên này thôi, mạch không sai gì nhé. Sorry các bác. Em layout xong cái mạch TDA theo góp ý của 2 bác. Đủ chân cho các loại tụ, đường tín hiệu ngắn nhất có thế. Mời các bác mổ xẻ tiếp ạ.
Em cập nhật thêm file gerber, chiều nay quên không đính kèm cùng. Mời các bác.



TDA kêu chưa bác? Mà tụ hóa đó để lọc nguồn từ USB cấp cho CM108 bác ạ, không liên quan gì đến chân LRCK đâu.



Vâng!cam on bác,để em lien hệ minh anh.hi lam mach lâu lắn



Nhanh hơn thời gian gửi chuyển phát nhanh mà



Hi em gà mờ lam bác rainway a.em đã chuyển đạn cho bác nhưng khác hệ thống chắc mai có đạn bác nhé!hiii chậm đạn bac quá.hiii



@RedGhost:
Cả sáng vật vã với con cm108 cuối cùng thì cũng kêu rùi bác ạ, cũng nhờ sự chỉ dẫn của anh em diễn đàn và em làm như sau:
Tách riêng mass digital và mass analog, hai cái này cuối cùng mới chung nhau tại mass trung tâm, mass trung tâm nối đất thực.
mass analog nối +5v bằng tụ 104
mass digital nối +5v bằng tụ 104
mass digital nối mass analog bằng tụ 104
mass digital nối với jumper gnd trên module cm108
P/s: theo em cm108 kết hợp với tda1541 quả thật hay hơn tusb3200 với tda1541 ạ, em không biết vì sao ! Âm thanh bây giờ đối với em đã ... hay ... quá mức cần thiết !!!



Các bác hương dẫn em cục biến áp nguồn nuôi 108 va tda 1541 với,bo em đặt bên minh anh rồi.



Nguồn nuôi CM108 thì bác dùng trực tiếp nguồn từ máy tính mà, cầu kỳ thì bác dùng cục biến áp 5V. Còn cục biến áp cho TDA thì bác dùng loại 18V, có điểm CT. Trên loại biến áp này thường có 3 chân ouput là 18V-0-18V.



Có hai cách bác a:
Cách thứ nhất: bác tìm cục biến áp sao cho sau nắn hơn 15v một mức là từ 3v đến 5v dòng hơn 2A là dư dả rùi, mạch chỉnh lưu và ổn áp thì bác RedGhost đã post rùi đó bác, hệ số chỉnh lưu tính khi có tải theo kinh nghiệm của em là 1.333334
Cách thứ hai (cách em đang sử dụng) quấn vô tháo ra nhiều lần cho tới khi sau chỉnh lưu và lọc đạt được +15v_+5v_0v_-5v_-15v, em bị bệnh này là tại món tube.



Có gì đâu mà bác nói vậy chứ. chỉ cần thích là làm được mà. Nếu bác có vấn đề gì thì Inbox em em biết gì sẽ chỉ.
