CD-PC transport USB+ CM108 +TDA1541+Tube

Discussion in 'Thiết bị số' started by giahuy, 1/11/13.

  1. dienthuy

    dienthuy Advanced Member

    Joined:
    26/5/15
    Messages:
    68
    Likes Received:
    4
    lầm đầu tiên em bước chân vào con đương đau khổ diy nè,đọc nhiều quá cũng bị tẩu hoả. :oops:

  2. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    Các bác ơi, làm sao để dự án CM108 + DAC này có thể hót qua đường Asio hoặc Kernel Streaming được ạ ?

  3. dienthuy

    dienthuy Advanced Member

    Joined:
    26/5/15
    Messages:
    68
    Likes Received:
    4
    Bác cho em xin phai về ủi.hiii,a bác có phai Iv jfet bác cho em xin nốt

  4. dienthuy

    dienthuy Advanced Member

    Joined:
    26/5/15
    Messages:
    68
    Likes Received:
    4

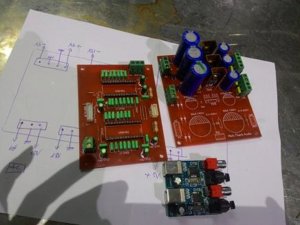

    em dã gom được mấy mạch dang kiếm tda 1541 ma chua thấy. có bác nào nghé qua hương dẫn em làm cụ nguồn với?


    Attached Files:

  5. dienthuy

    dienthuy Advanced Member

    Joined:
    26/5/15
    Messages:
    68
    Likes Received:
    4
    không có bác nào làm cùng chán quá nhi?

  6. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    Em đã hót được qua đường kernel streaming các bác ạ, em down và cài đặt driver CM108AH từ hãng, hỗ trợ xuất kernel streaming, clear hơn wave out và direct sound !!! Tuy không thể xuất asio, nhưng đối với em vậy là đủ clear rùi !
    .
    Vài dòng chia sẻ với các bác chưa biết !!!

  7. anhbatin

    anhbatin Advanced Member

    Joined:
    25/10/12
    Messages:
    184
    Likes Received:
    30
    Có bác nào đặt mạch này không ạ em xin theo hai suất với. ??? Bác Ghost lineout chuẩn quá rồi.

  8. dienthuy

    dienthuy Advanced Member

    Joined:
    26/5/15
    Messages:
    68
    Likes Received:
    4
    Bác nói em chăng hiêu gi cả

  9. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    Đã hoàn tất dự án, chất âm ra đối với em đã đạt yêu cầu, trình còi của em chắc không thể làm cho em nó hay hơn được nữa, quyết định đóng thùng, siết ốc, trước đó chụp em nó vài hình để báo cáo cùng các bác. Mời các bác tham quan phòng thí nghiệm :D (nhà kho) của em.
    .

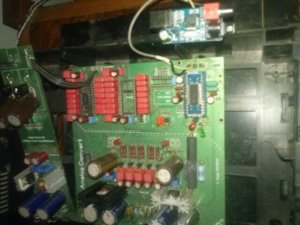

    1. Sắp xếp, bố trí bo mạch vào thùng CDP cũ, nguỵ trang em nó thành một CDP:
    [​IMG]
    .
    2. Cấp điện nguồn cho em nó:
    [​IMG]
    .
    3. Ghép em nó với mạch pre bán dẫn:
    [​IMG]
    .
    4. Cái ampli chuột bạch cho em nó test:
    [​IMG]
    .
    5. Setup output là Kernel Streaming
    [​IMG]
    6. Âm thanh qua mạch pre giúp em nó trình diễn quá ấn tượng, tính em không thể giữ một mình được, xin share mạch (nếu các bác quan tâm):
    [​IMG]

  10. dienthuy

    dienthuy Advanced Member

    Joined:
    26/5/15
    Messages:
    68
    Likes Received:
    4
    Đẹp quá bác nhỉ?đề nghị bác cho xin mạch rõ hơn tí,con opan gì vậy ?

  11. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    @dienthuy:
    Opamp loại thông dụng thui bác ạ, opamp đơn NE5534 !!!

  12. highwayman

    highwayman Advanced Member

    Joined:
    28/9/11
    Messages:
    779
    Likes Received:
    2
    Location:
    Nam Định
    sao lại không có ai làm cùng bác, của e đây

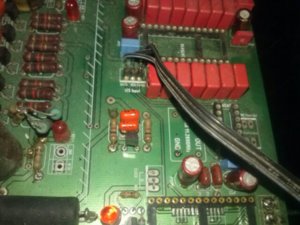

    Attached Files:

  13. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    @highwayman:
    Em là em kết đống Wima và Elna Dourex của bác rồi đấy nhé !!!

  14. highwayman

    highwayman Advanced Member

    Joined:
    28/9/11
    Messages:
    779
    Likes Received:
    2
    Location:
    Nam Định
    đống wima đấy thường thôi bác chưa được mkp10 nên em đang định thay đây, còn đống elna là cerafine ạ,còn mấy con lọc nguồn ẹ quá ạ

  15. dienthuy

    dienthuy Advanced Member

    Joined:
    26/5/15
    Messages:
    68
    Likes Received:
    4
    Bác làm mạch đẹp quá.hii

  16. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    "dienthuy đã viết:
    Đẹp quá bác nhỉ?đề nghị bác cho xin mạch rõ hơn tí,con opan gì vậy ?
    .
    Đã vẽ lại mạch khác, gửi bác này:
    .
    [​IMG]
    .
    P/S: Dự án EL34 PP của bác tiến triển như thế nào rùi ?
    .
    Dự án này em đã xuất ngõ ra asio được, nhưng tiếng nó lại noise hơn kernel streaming các bác ạ, ngược lại từ đó đến nay em xuất asio trên soundcard PC thì clear hơn kernel streaming, em thật chẳng hiểu chuyên gì, bác nào đi ngang trả lời giúp em với !!!

  17. binhha

    binhha Approved Member

    Joined:
    21/5/13
    Messages:
    39
    Likes Received:
    0
    Trông bac vẽ mạch có vẽ không phải dân chuyên điện tử, nhưng phục bác khâu nhiệt tình chỉ dẫn cho anh em, thank cái mới được. Các lão làng dạo này bỏ bê con cháu quá.

  18. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    Đang là chủ đề CM108 + TDA1541, thấy nhiều bác đang thiếu DAC Phillips nhưng có dòng Burr Brown, ví dụ như:
    "binhha đã viết:
    Bac Rock ơi cái vụ thay pcm56 này như lào rùi, có kết quả gì chưa ? Tui cũng đang hóng vụ này
    .
    Không biết còn bác nào có PCM56 nữa không, em đang định làm I2S cấp cho PCM56 giải mã, muốn mời các bác cùng làm chung, chứ để em DAC có chất tiếng rất châu âu này ở không thì ngứa tay quá các bác ơi.
    .
    Em xúc tiến luôn nhé:

    01. Linh kiện chủ chốt:
    ... 74LS04 và hai em PCM56
    (LS (công nghệ transistor) chứ không phải HC (công nghệ FET) nha các bác, nếu quyết chọn HC thì là 74HCU04)
    [​IMG]

    02. Để phát huy chất tiếng châu âu thì em này đành phải xuất âm đèn, em đã ngán đèn như ngán gấu mẹ, nhưng buộc phải xài đèn thôi các bác ạ T.T
    Sử dụng đèn anh Hai cho bổ rẻ :D, anh em từ sinh viên đến hội phụ nữ hội phụ lão ai cũng có điều kiện chơi, em định sử dụng 6H8C cho thông dụng , nếu không đủ gain thì thay điện trở, bias lại sử dụng 6H9C, còn bí quá thì khuếch đại thêm một tầng opamp xuất âm tụ . Bác nào kinh tế mạnh thích bóng âu mỹ tương đương (Mù Loà, Tè lè phù kè) thì pm riêng em. (minhtri.physics@gmail.com)
    Ngoài ra thêm đèn nắn, didode tạo mass ảo (sử dụng luôn điện lưới nhà nước) tụ lọc nguồn, choke, biến áp đốt tim, mạch lọc điện thế nguồn AC (không quan trọng lắm), em sẽ công bố mạch lọc này sau gần một tháng nữa (hết thời hạn cam kết giữ bí mật), có mạch lọc này thì chúng ta sẽ không cần biến áp cách ly cũng như không cần biến trở chỉnh hum của các đèn đốt trực tiếp.
    Phương án xuất âm đèn: analog filter, xuất âm anode parallrel.
    .
    Linh kiện:

    [​IMG]
    Bác nào quan tâm thì anh em cùng làm nhé, dạo này em đang ở không ăn lương :D

  19. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    @binhha:
    đúng rồi bác ạ, bác đoán hay phết, em chuyên ngành vật lí lí thuyết ạ ^^

  20. binhha

    binhha Approved Member

    Joined:
    21/5/13
    Messages:
    39
    Likes Received:
    0
    Lại phải cám ơn Bác phát thật to, tui cũnh có một cặp PCM56p, nhưng theo tư vấn của một Bác trên đây nói hai em nó (CM108 và PCM) rất kén duyên nên còn ngần ngại cắm vô board test rồi lại thôi không nối dây, do già rồi mắt mờ tay run ngại lắm. Chưa làm thử nếu bác thành công tui sẽ có động lực để mang kính, đốt than nướng mỏ hàn, tiến độ đến đâu cập nhật chút nhé.
    Mà Bác ở không mà có lương ăn thì tuyệt rồi còn gì ! Tui cũng rứa nhưng lương thấp lắm không ăn thua chỉ được cái tỷ phú về thời gian thôi.
    Lại nữa, đền đóm nó bỏ tui trên 20 năm rùi, chừ nhìn nó cứ tưởng bom napan hay pháo sáng của tàu bay Mỹ hồi chiến tranh sợ lắm. Nhưng - lại nhưng - nếu đáng làm thì cũng ráng chứ biết sao chừ, ở không buồn chết mất
    Thân

  21. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    @binhha:
    . Về phần I2S to 2*PCM56:
    Em đã xin được một mạch và search được 3 mạch khả thi, hợp lý !!! Ngày mai em sẽ bắt tay vào làm ngay, chạy test trên Vout ra tiếng, báo cáo bác rùi sẽ xả chì ra lắp đèn phần Iout bác nhỉ ? Bác ngán đèn quá rồi thì cứ Fet mà chơi bác ạ, em ráp được 2 cái amp đèn thì muốn né đèn đóm ra rồi, vậy mà sao nó cứ bám lấy em ! :wink:
    . Tình hình là chỉ có vẻ như chỉ có bác và em choảng nhau với mấy em PCM này, mọi thông tin, mạch em sẽ pm kênh riêng cho bác tránh làm loãng topic này của anh em bác nhé, thân !!!

  22. dienthuy

    dienthuy Advanced Member

    Joined:
    26/5/15
    Messages:
    68
    Likes Received:
    4
    Ok bác rất rõ và chi tiết.hii cam on bác!!

  23. binhha

    binhha Approved Member

    Joined:
    21/5/13
    Messages:
    39
    Likes Received:
    0
    OK có gì bác PM nhé, có thể thử ráp mạch phân kênh qua pin CK bằng IC 74..04 kết hợp 74..08 như sơ đồ trên mạng xem so với phân kênh R-L qua chân LE xem mạch nào hay hơn
    , khả thi hơn bác nhé.

  24. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    Hai bác dienthuy và rainway_ds cho xem sản phẩm đi chứ ạ, hai bác ém hàng kĩ quá ^^, topic đang buồn quá nè, khuấy động lên nào các bác ơi !!!
    .
    Xin lỗi em spam tí !!!

  25. rainway_ds

    rainway_ds Approved Member

    Joined:
    8/11/12
    Messages:
    49
    Likes Received:
    0
    Chưa xong bác ạ. Xong thì em khoa bác ngay. Em bận bịu quá nên không có thời gian mà làm nữa. Mạch thì rửa rồi mà chưa khoan được lỗ để cắm linh kiện. Chắc vài hôm tới em show cái board mạch
