CD-PC transport USB+ CM108 +TDA1541+Tube

đắt quá bác ạ, bác nào kiếm đc thì chỉ chỗ hoặc mua hộ em với ạ

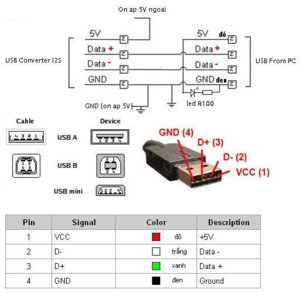

Bac Rock ôi , bác chỉ cần làm theo hình tách nguồn có Led la OK , hình bên phải là để bác tham khảo , sau này mod thử 2 con diod zener với mục đích không chế biên độ (con CY7C68 chỉ làm ví dụ mà em copy trên mạng mà thôi)
chúc bác thành công nhé



Cám ơn bác. em nhất định sẽ làm theo bác, vì cái phần lèo nhèo sau khi tách I2S em đã có sẵn rồi.
Sau khi theo bác vụ soundcard+TDA+tube, đã giúp em có đc nguồn âm ngon lành mà khỏi tốn xèng mua CDP gớm :lol:
Vụ này hứa hẹn chất lượng cao hơn nữa mà lại đỡ tốn xèng nữa!

p/s: Bác ngâm cứu thêm lại cái vụ chất âm đĩa than ngon + bổ + rẻ cho anh em ké đê! Chứ mấy cái DVD Pi đó khó kiếm quá.
Mà chơi đến CD T04/05/07 thì cũng từ 5 đến 8 chai rồi, hết ngon bổ rẻ.
Anh em lại tiếp tục hóng bác!



Bác qua Topic Nguồn phát máy tính + creative+TDa1541+ Tube , phần tube bác Rock có chụp hình minh họa đầy đủ bác nhé



Bác Rock ơi , bác cứ làm xong dự án này đi ,sau khi em làm xong dự án này thì rất ít nghe cái DVD-giống đĩa than nữa bác ạ ,bác gắn thêm cái ổ DVD hay CD rời vào máy tính , nghe qua USB+CM108+TDA1541+tube nghe phê hơn transport xịn +SPDIF+ DAC nữa đó bác



Vậy ngon rồi.
Cơ mà em tính gắn hẳn cái USB trong 1 cái chassis gồm USB + TDA + tube BF + nguồn, rồi dùng cái jack cắm nối dài USB cắm với PC. Đoạn dây đó chừng 50cm, chắc ko bị nhiễu gì chứ bác nhỉ? Vì nó dùng để nối dài usb, cắm truyền dữ liệu bình thường mà, ko biết đối với usb card sound có giống usb data ko?

Với lại em tính dùng Laptop để làm CPU. Lap nó gọn gàng và đặc biệt chạy êm, quạt gió ko kêu vù vù như case desktop



Đúng rồi bác phải làm như vậy thì mới hay ( làm thành một bộ DAC USB rời , cắm với máy tính nào cũng được) ví các lý do sau:
1. để CM108 nằm ngay gần TDA 1541 , câu dây I2S qua ngắn nhất để không bị nhiễu khi câu dây I2S xa
2. để CM108 nằm trong hộp dễ cấp nguồn rời +5 V hơn
3. Dây nối USB sử dụng loại tốt và ngắn nhất có thể nghe bác do truyền data theo USB là bit perfect nên không sợ mất dữ liệu mà chỉ sợ dây dỏm gây Jitter mà thôi
4. Phần analog tách rời với phần máy tính hạn chế nhiễu bởi các sóng tần số cao trong máy tính



Cảm ơn bác tienoceo và bác rock0em_h_x nhiều. Vậy mình yên chí rồi.

Mà bác tienoceo nhanh thật, mới bảo không biết điện tử mà giờ đã được nghe cái mạch này hót rồi ;
Xin hỏi nhỏ: Bác có làm sẵn, để lại cho mình 01 bộ với ... hì.



Mình không có làm sẵn bác ơi,bác có thể liên hệ shop minh Thanh có bán sẵn các PCB cho tda 1541 và buffer đèn rất phù hợp cho dự án này.Chúc bác thành công nhé.

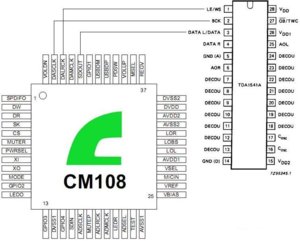

xin chào bác giahuy và các bác cùng quan tâm đến dự án này: Em tách nguồn USB và cấp nguồn ngoài và sơ đồ câu chân từ CM108 đến TDA1541 như hình vẽ dưới nhờ các bác xem lại giúp em có đúng không, em vẫn chưa yên tâm 3 chân đấu từ CM108 đến TDA1541 đã chuẩn chưa nhờ các bác nhé.



Bác khát vọng ơi , chuẩn rồi đó bác cứ mạnh dạn nối vào đi và chuẩn bị bất ngờ với chất lượng âm thanh nhé

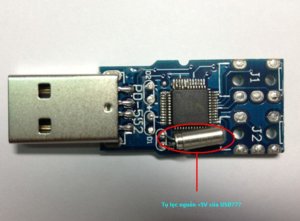

Cái con dài dài này là tụ lọc nguồn +5V của USB hay clock vậy các bác?
Nếu nó là tụ lọc, thì chắc là mod nguồn ngoài cho USB thì tháo ra vứt béng nó luôn nhể :lol:



Tầm bậy nè ! cái đó là thạch anh 12MHZ , trái tim của mạch đó bác tháo ra là tiêu ngay , nhưng bác ghi nhớ nó và để sau này mod lên clock xịn thì mới tháo ra nhe
ps. Đừng tháo ra nhưng dựng đứng lên ( cho nó chào cờ) để tránh làm nhiễu tín hiệu ở xung quanh nó nghen bác



Xin chia sẻ với các bác cách câu tín hiệu I2S từ chân 44, 46, 47 bằng cách như sau: - Thứ nhất các bác kiếm cái thẻ nhớ điện thoại cắt đủ 3 chân và mài vuông vắn, các bác gắn miếng chân vuông đó lên trên IC CM108 (gắn bằng keo nhiệt). - Thứ 2 các bác cầm USB đã gắn chân thẻ nhớ ra hàng sửa chữa điện thoại nhờ họ hàn và câu giúp 3 chân từ IC CM108 lên 3 chân của thẻ nhớ. - Khi câu song chân, các bác hàn dây tín hiệu I2S từ chân thẻ nhớ tới IC giải mã TDA1541



Cách câu dây của bác nguyenvu hay quá nhỉ, rất tốt cho newbie ... không sợ cái mạch chi chít này nữa, hì.
Tiện thể xin hỏi các bác: 03 cọng dây nối tín hiệu I2S này (dài tối thiểu cũng vài cm) không cần bọc giáp chống nhiểu hay sao vậy, không thấy ai nói gì về chỗ này.



Cám ơn bác Giahuy. Em cũng ngờ ngợ nó là thạch anh hay clock j đó.
Sau này đi đồng nát mà thấy cái nào có con vuông vuông 4 chân TCXO 12MHZ thì nhổ về ta lại mod clock cho nó, bác nhỉ.
Giờ làm nguồn riêng cho nó là sang lắm rồi :lol:


@nguyenvuquekhatvong: "con" USB của bác sao thấy là lạ vậy ta? Nó là con gì thế? :shock:



Xin chào bác minhsondaklak . Em thì kiếm được sợi dây lấy từ đài casset sợi cáp nối từ đầu từ vào mạch in, sợi này nhỏ mền chất lượng tốt gồm 4 lõi và vỏ chống nhiễu. Hii bác cứ mua một cái casset mới hoặc đồng nát về lột lấy sợi cáp này mà dùng rất tốt. Nguyên tắc chống nhiễu thì cáp chống nhiễu chỉ được nối mass một đầu ( nối đầu nguồn phát tín hiệu)



@nguyenvuquekhatvong: "con" USB của bác sao thấy là lạ vậy ta? Nó là con gì thế? :shock:[/quote]

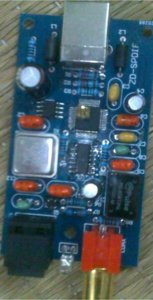

Con này em mua ở siêu thị AV đó, Bộ chuyển USB sang SPDIF,OPTICAL (TB01) nó sử dụng CM108, bộ này sau em chỉ mod lại clock nữa là OK. Bác hay đi kiếm đồ (đi đồng nát mà thấy cái nào có con vuông vuông 4 chân TCXO 12MHZ) còn dư con nào không để lại cho em một con. Thank bác.

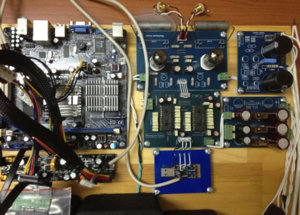

Bá cáo các bác là sau thời gian cặm cụi mày mò (vì là dân không biết tí gì về điện) thì dự án PC transport USB + CM108 + TDA1541 + Tube của em đã cất những tiếng đầu tiên, mặc dù chưa đi mass, chưa mod nguồn rời cho USB nhưng nghe cũng đã thấy đã rồi: tiếng trong trẻo, bass mềm, tuy chưa được tách bạch, tơi nhuyễn và nếu mở lớn volume thì hơi xì xì (chắc do chưa đi mass) nhưng như vậy là quá tuyệt rồi. Hiện tại em đang để tất cả trên một tấm gỗ theo kích thước chassic để dễ chỉnh sửa và hoàn thiện dần dần. Xin cám ơn bác giahuy vì những niềm vui mà dự án này đã mang lại. Nhân đây cũng xin bác giahuy hướng dẫn luôn cách mod clock USB để em làm cùng với mod nguồn rời trước khi nhốt chúng vào chassic một lần cho gọn ạ. Rất cám ơn bác!



Hi, chúc mừng bác !
Bác chạy 2 con TDA1451 riêng cho 2 kênh, để giảm nhiễu à. Bác đã biết đi masse cho mạch chưa vậy.



Chúc mừng bác dnh nhá

Báo cáo và xin hỏi các bác, em vừa nhổ các chân như bác giahuy nói, cơ mà do thao tác ko tốt nên em nhổ luôn cả chân 43 lên rồi. Theo bác giahuy thì luồn dây vào các chân 44, 45, 46, 47, 48 và nhổ lên, em sơ ý nhổ luôn cả chân 43.
Hàn lại thì ... mối hàn bong luôn, cuối tuần về em mới lắp vào TDA đc, nên giờ đang hoang mang ko biết có làm sao ko nữa. huhu
Mấy con chíp này quá ư phức tạp, em mà nhà sản xuất thì em sản xuất nó to như chân ... 845, hàn cho đã :twisted:



Thanks các bác!
@minhsondaklak: do bo mạch này thiết kế cho 2 con 1541 nên em ...chơi luôn cho khỏi trống, chứ 1 con 2 kênh vẫn phát bình thường. Đi mass thì em cũng đã tìm hiểu nhưng mục tiêu trước tiên là em nó hót đã, sau sẽ đến hoàn thiện.
@rock0em_h_x: chúc mừng bác đã có USB, còn chân 43 theo em không quan trọng vì em xem lại thấy trên cạnh đó chỉ có chân 36 và 40 là có nối mạch, còn chân 36 để treo chứ có nối vào mạch đâu, bác cứ yên tâm đi!
Bác mua loại mũi hàn 40W màu đen: không bị ăn mòn nên rất nhọn, rất phù hợp trong việc này đó bác!



Bác dnh kiếm TDA1541 ở đâu ạ, hàng tháo máy thì em tin tưởng được còn hàng trôi nổi em nghi fake quá. Bác biết chổ nào bán uy tín chỉ em với, chi phí bác ráp DAC bao nhiêu, so với việc kiếm luôn con CDP Sony 750 làm DAC thì thế nào?



Chúc mừng bác,thấy cấu hình của bác cũng giống y chang của mình cùng của shop minh thanh dùng bóng 6dj8 mà mình nối xong là nghe thấy tuyệt vời luôn.Của bác thấy phần nối mass cho tda 1541 bác nối có 1 điểm nó phải nối thêm 2 điểm nữa là nghe khác liền,thêm nữa bác phải nối mass cho 2 jack RCA nữa,chỉ cần nối mass cho chuẩn là nghe đã quá hay rồi chứ chưa cần phải mod clock và nguồn rời đâu bác ơi.



Chào bác!lúc đầu mình cũng làm hư 1 con cũng nhấc cả chân 43 lên rồi hàn nó lại dính chân nhau,mình lấy con hư này hàn chân số 1 ra SPDIF nghe cũng vẫn hát được,vậy chắc nó không ảnh hưởng gì nhiều.Đọc sơ đồ thì chân 43 có ghi là digital in 8ma,chắc bác phải thử thôi.Mình phải mua tới ba,bốn con này mới nghịch cho nó sướng bác ạ.
