CD-PC transport USB+ CM108 +TDA1541+Tube

Discussion in 'Thiết bị số' started by giahuy, 1/11/13.

  1. binhdldk

    binhdldk Advanced Member

    Joined:
    12/9/15
    Messages:
    327
    Likes Received:
    58
    Location:
    ĐỒNG NAI
    Ấy da bác xbackarowana cũng khoái cái vụ tiếp tân xinh xinh sao gióng em quá vậy ta :-( .Nghe nói sip về vn giá cả triệu đồng lận nên em củng tê tê người thôi đành tiếp tục tìm kiếm ở vn vậy

  2. binhdldk

    binhdldk Advanced Member

    Joined:
    12/9/15
    Messages:
    327
    Likes Received:
    58
    Location:
    ĐỒNG NAI

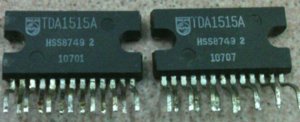

    Các bác xem giúp em con TDA1515A có vươn miệng này có cổng I2S không và nó có thay thế con TDA1541 được không và nó có sử dụng được vào mạch trong topic này được không vậy. Thân!


    Attached Files:

  3. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    k duoc ba'c ui, no' gio^'ng opamp, xin loi em onl bang cu.c ga.ch

  4. binhdldk

    binhdldk Advanced Member

    Joined:
    12/9/15
    Messages:
    327
    Likes Received:
    58
    Location:
    ĐỒNG NAI
    nhìn 2 con này có vương miệng đã quá mà không dùng được cho mạch trong topic thấy tiếc quá

  5. binhha

    binhha Approved Member

    Joined:
    21/5/13
    Messages:
    39
    Likes Received:
    0
    Chip Ampli 12 - 20 W hơi bị hay đấy bạn ạ. Nếu đươc loại TDA1515 BQ là loại chuyên dùng cho xe hơi càng hay hơn.

  6. binhdldk

    binhdldk Advanced Member

    Joined:
    12/9/15
    Messages:
    327
    Likes Received:
    58
    Location:
    ĐỒNG NAI
    Vậy thì để em nguyên cứu làm cái ampli mini chạy class A để đánh loa nĩ sony bỏ vô phòng ngủ chắc là nghe không đến nỗi nào đúng không bác

  7. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    .
    Nó chạy class gì thì người sử dụng không quyết định được, tại vì nó đã được bias tận bên trong IC, chỉ chìa chân ra ngoài để cấp nguồn, nối tụ và nối mass.
    .
    Chất âm của mấy con này do đó cũng bị cố định, không chỉnh chọt được, dễ gây ức chế (không chọt được thì ức chế là đúng ùi :D)
    .
    Mấy em này thường thích hợp với loa full range !!!

  8. tinhdhmo

    tinhdhmo Advanced Member

    Joined:
    26/10/08
    Messages:
    1.915
    Likes Received:
    1.077

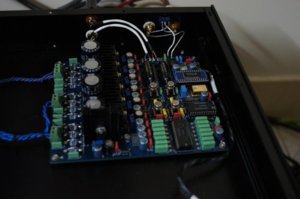

    Em khoe TDA1541 xuất OPAMP tý ạ


    Attached Files:

  9. binhha

    binhha Approved Member

    Joined:
    21/5/13
    Messages:
    39
    Likes Received:
    0
    Đẹp quá trông Gấu hơn đồ hãng , nhìn đã hơn nghe bác nhỉ

  10. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    @tinhdhmo:
    .
    Sorry, I cannot type Vietnamese at moment, cause my cellphone. Opamp ? You mean four pieces which I see on the board ? It looks like 4 transistors in can form, maybe I'm wrong. It show you orderly, but I can't imagine how the sound it is. Would you like to tell me more ?

  11. binhha

    binhha Approved Member

    Joined:
    21/5/13
    Messages:
    39
    Likes Received:
    0
    Không phải transistor bác ơi. Opamp thế hệ đầu dùng vỏ sắt giống transistor nhưng nhiều chân và bự con hơn.

  12. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    ồ , thảo nào hôm bữa em có gặp 2 em giống mấy con này trong một mạch đàn piano điện tử bác ạ, có phải nó chìa ra quá trời chân và nhìn giống UFO của alien phải hơm bác binhha ? Chất âm như thế nào bác binhha ? Bác làm em tò mò rồi đấy !!!

  13. binhha

    binhha Approved Member

    Joined:
    21/5/13
    Messages:
    39
    Likes Received:
    0
    Chất âm so với model mới như thế nào còn tuỳ loại nhưmg chắc là hàng chính hãng, không phải hàng tàu khựa, mình thấy loại này trong các thiết bị viễn thông trước 1990.

  14. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
  15. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    Anh Khoa đưa hàng cao sang quá he he, nhìn ngộp quá, xem xong tắt ngay

  16. highwayman

    highwayman Advanced Member

    Joined:
    28/9/11
    Messages:
    779
    Likes Received:
    2
    Location:
    Nam Định
    khoai tây có khác chơi toàn với vương miện bác nvkhoahcm nhỉ, cám ơn bác đã chỉ bảo em để con cm108 hót được tiếng người :D

  17. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    PCM58 của em biết hát rồi nha mọi người, trưa mai nắng đẹp em post hình khoe he he !!!
    .
    Dự án khoa học viễn tưởng tiếp theo: tự làm ra một con IC TDA1541 có khả năng giải mã tới 16 bit (xử lý tốt luôn LSB) TDA1541 vẫn là kỹ thuật R2R ladder như lão tổ tông TDA1540 của nó, ý tưởng nền cơ sở đây ạ:
    http://www.lampizator.eu/lampizator/TDA ... upling.jpg
    .
    Chua nhất: một đống điện trở chính xác tầm cỡ metal film
    .
    Có ai cùng làm chuyện điên rồ này với em không ?

  18. nvkhoahcm

    nvkhoahcm Advanced Member

    Joined:
    3/8/09
    Messages:
    1.409
    Likes Received:
    86
    Location:
    Tân Phú - HCM
    Congratulations :D

  19. binhdldk

    binhdldk Advanced Member

    Joined:
    12/9/15
    Messages:
    327
    Likes Received:
    58
    Location:
    ĐỒNG NAI
    Chúc bác sớm thành công để có bài review nà. Em thấy topic này được diễn đàn đưa lên trang chủ rồi nà nếu bác làm thành công thì càng thêm giá trị nà. Thân!

  20. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    @nvkhoahcm: cám ơn anh đã tặng linh kiện chủ lực của dự án PCM58 này !!!
    .
    Em mới đi cà phê về, trời Sài Gòn mấy hôm nay mưa nhẹ và khá mát, tự nhiên muốn làm thơ quá =))
    .
    Báo cáo thành tích:
    1. Mạch
    .
    Đã xong phần I2S và phần buffer, lúc đầu dự định xài ké tube buffer của PCM56 lúc trước (vẫn chưa xong cái OPT thứ hai :D), nhưng khi ráp xong mấy con IC thì không đủ chỗ lắp mạch nguồn.
    [​IMG]
    .
    Thiếu chỗ lắp mạch nguồn, trong khi phần cuối thì vẫn còn thừa không biết làm gì, thôi thì làm thêm một mạch buffer qua fet, mỗi channel em sử dụng 2 con 2SK47 "tai tiếng"của Toshiba, ngoài ra cố tình đưa điện trở i/v ra phía bìa sau này llấy tín hiệu đẩy vào lưới đèn.
    [​IMG]
    .
    [​IMG]
    .
    [​IMG]
    .
    Vẫn định xài mạch nguồn theo phong cách của em: nắn thẳng thành DC không qua con IC ổn áp (tránh tỏa nhiệt hao phí điện năng, thân thiện môi trường) và kết hợp với một cuộc triễn lãm tụ lọc nguồn, tuy nhiên mấy dự án trước đã ngốn hết tụ lọc nguồn dự trữ, chỉ còn bao nhiêu đây:
    [​IMG]
    .
    Chắc phải đi kiếm thêm, tạm thời xài ké phần nguồn của TDA1541 vì nó có âm 15V, sử dụng biến trở trên đường vào Vdd của PCM58 để thành âm 12V, một giải pháp tình thế :D !
    .
    Một cuộc phối ghép tạp nham như sau: TUSB3200 cấp I2S cho các em 74LS164 và hai em PCM58, lấy ra 18 bit, phân Left Right bằng Data. Nguồn cấp thì ké của TDA1541, tạm thời như vậy hen để em còn có cái báo cáo :D !!!
    .
    Màn trình diễn

    2.1. Piano
    Haizzz, nó được làm ra không dành cho piano hay sao ấy. Mạch PCM58 của em thể hiện tiếng piano đúng âm sắc, cường độ và trường độ, tiếng cũng thánh thót trong trẻo có độ ngân vang, nhưng nó lại bị thiếu độ đanh đặc trưng của búa gõ ! Chi tiết, chính xác nhưng ... vô hồn !!! Một người đẹp mannequin !!! Không đạt ... Cái này em không biết xử lý sao, hy vọng nếu qua đèn với độ vang đặc trưng của đèn có thể sẽ khá hơn.

    2.2 Violin
    Cái này được nè, liền mạch không đứt đoạn, tiếng da diết như siết chặt ép nén không khí lại. Đạt ...

    2.3 Vocal
    Mộc mạc nhẹ nhàng uyển chuyển, nhưng mà nó trong quá, nếu có thêm một chút thều thào thì tốt quá. Hmmm, một quý cô sang chảnh. Dự định tăng double trị số Ri/v sau đó gắn thêm song song một con trở thế kỷ 19 cũng có trị số như vậy (19 thật đấy em không có đùa đâu) để em nó có chất giọng khờ khạo hơn !!! Tạm được ...

    2.4 Âm trầm
    Cái này lúc đầu em lo nhất, sợ em nó không ra được tiếng bass vì em xài loa toàn dải, vậy mà nó lại ra được, bass không uy nhưng xuống sâu và dàn trải, mềm. Không thích hợp cho ai thích bass bá đạo. Đạt ...

    2.5 Dải cao
    Cái này hay nè, treble rời rạc, mảnh, sáng lạnh lùng, cảm nhận được độ rung kim loại, thằng nhấp xẻng này đạt, tuyển về nhấp nắp xoong.

    Kết
    Bài review của em đến đây là kết thúc ạ
    .
    P/s: hình ảnh câu dây chỉ mang tính chất minh họa để dễ hình dung cấp điện, I2S mà mass, thực tế em đã nghe test trước đó, mạch lúc nghe test hơi khác một tí xíu, hiện tại trở Rd của fet đã rã ra thay thế để giảm bớt gain.

  21. binhha

    binhha Approved Member

    Joined:
    21/5/13
    Messages:
    39
    Likes Received:
    0
    Chúc mừng, chúc mừng, tuổi trẻ tài cao, tinh thần DIY bất khả chiến bại.

  22. mrdungjk

    mrdungjk Advanced Member

    Joined:
    18/11/15
    Messages:
    177
    Likes Received:
    7
    Location:
    thành phố Thái Bình
    E là newmem lại không phải dân điện tử đọc xong topic tàu hỏa nhập luôn mà chẳng hiểu gì.Bác nào có thể giúp em cải thiện dàn âm em đang nghe được không ạ.Dàn của em gồm PC - Amply - Loa.PC- amply em dùng cổng hp trên main vì không biết dùng cổng usb kiểu gì.Các bác có thể giúp em tất tần tật những gì cần để nghe bằng PC được không ạ.Càng chi tiết càng tốt nếu mod thì cho em xin cả sơ đồ nếu mua thì cho em xin link với ạ.Thank các bác :cry:

  23. Capt_Lee

    Capt_Lee Advanced Member

    Joined:
    5/3/15
    Messages:
    739
    Likes Received:
    84
    Location:
    Hải phòng
    EM theo dõi topic này cũng lâu rùi, đang băn khoăn mỗi khoản 1541 quá khoai để kiếm nên e cũng chưa dám mó vào :D
    Thực tế e cũng như cụ, ko phải dân chuyên về điện tử, thế nhưng thú vui của DIY chính là đau đầu tìm kiếm linh kiện để làm, đi nhặt nhạnh khắp nơi để ra sản phẩm của mình. Cụ muốn dùng sẵn thế thì mất đi thu vui DIY rồi, nên tốt nhất cụ mà thực sự tha thiết thì nên đọc từ từ xem cần những ji rồi trong quá trình làm, mắc chỗ nào thì lên đây hỏi dần, ae trên này luôn sẵn sàng giúp đỡ những ng mới như chúng ta :D
    Vài lời chia sẻ, có ji ko phải mong cụ bỏ quá cho

  24. mrdungjk

    mrdungjk Advanced Member

    Joined:
    18/11/15
    Messages:
    177
    Likes Received:
    7
    Location:
    thành phố Thái Bình
    Vâng cám ơn bác đã cho em lời khuyên cơ mà bác hiểu sai ý em rồi.Em không phải muốn ăn sẵn mà là không hiểu và không biết bắt đầu từ đâu.Em là dân IT cơ mà về mấy vấn đề sóng sánh tín hiệu với audio thì em dốt đặc ạ.Em muốn hỏi các bác biết để định hình giúp em xem phải bắt đầu từ đâu với ạ.Đại khái là em có cái cpu và giờ em muốn nghe nhạc bằng nó vì lười nghe bằng cd thì phải cần những gì ấy ạ.Mấy hôm nay mò mẫm trên diễn đàn cũng hiểu đại khái là xuất tín hiệu qua cổng usb >> DAC chuyển đổi tín hiệu số >> amp.Cơ mà em không hiểu DAC mình nên dùng loại ntn mua ở đâu rồi mod usb conveter như bác gia huy hướng dẫn có tác dụng gì? tại sao không dùng usb DAC cho tiện.Rất mong các bác đi trước chỉ giáo cho

  25. Capt_Lee

    Capt_Lee Advanced Member

    Joined:
    5/3/15
    Messages:
    739
    Likes Received:
    84
    Location:
    Hải phòng
    Sorry vì e hiểu nhầm ý cụ, e cũng niu bi như cụ nên e hiểu thế nào thì trả lời như vậy, nhỡ sai mong các cụ chỉnh cho e ah :D

    Dac thì có nhiều loại, giá thì từ vài usd đến cả trăm ngàn cũng có :D. Cụ dùng từ hp out thì cũng chính là dùng cái dac của máy tính rồi nên chất lượng rất kém, thi thoảng còn nghe thấy cả tiếng ù do nguồn điện ko dc phẳng.
    Cách của a giahuy là tận dụng con 108 lấy tín hiệu âm thanh từ nó rồi đem đi xử lý riêng, chính vì cái riêng này nên nếu làm kỹ thì sẽ hay hơn nguyên bản rất nhiều. Để mod dc thì ít nhất cụ phải có con 108 đã (cái này cũng hơi....khó tìm đó) và con 1541 để giải mã từ digital thành analog, sau đó nhét vô amp để kích tín hiệu lên rùi phát qua loa. (e chém bừa sai các cụ chỉnh cho e vs nhé)
    Các loại mạch thì mấy trang trc có rồi, cụ lật lại là thấy liền.
    Như e thì e chơi con airport express, mỗi tội tiếng nó chưa hay lắm. So review vs các cụ bên này thì trời vực rõ luôn. Ngặt nỗi là 108 1541 e ngắm hoài mà ko có nên chỉ xem các cụ trong này bàn luận mà thèm
