CD-PC transport USB+ CM108 +TDA1541+Tube

Thank bác e hiểu rồi vậy là chỉ cần làm theo dự án này của bác gia huy là truyền đến amp được rồi phải không ạ.ko phải mua thêm gì nữa phải không ạ. Để mai em kiếm đồ rồi chiên xem



Ah chắc chắn là sẽ nghe dc, có điều có thể tiếng bị nhỏ nếu gain amp của bác ko đủ lớn (gọi là phối hợp trở kháng ko hài hòa). Cơ mà cụ cứ làm đi, khẳng địnhvs cụ là hay hơn cách lôi từ hp ra rất nhiều
Mà cụ đi sắm, nếu thấy có 108 vs 1541 thì nhớ lấy 1 đôi nha



.
Chào mừng hai bạn the_womenizer và mrdungjk !!!
.
Hãy mạnh dạn tiến vào đi hai bác, đừng lấp ló ngoài cửa nữa !!! Come on ! Các bác trên đây nhiệt tình lắm !
.
Phần bôi xanh chứng tỏ bác rất lạc quan, một điều rất tốt cho một DIYer, tại vì nếu có một chút nản thì các bác sẽ cho nó thành dự án treo ngay kể cả khi nó đang dang dở. Cầm mỏ hàn lên nào các bác !!!

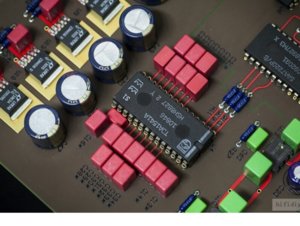

Úp cái hình đẹp nghía chơi....



Em thấy mỗi con 5534 là e cần thui cụ ơi Mà hình này từ hifi diy nà, cụ bị buộc tội "plagiarism" nà

@ cụ xbackarowana: cám ơn cụ động viên, cơ mà giờ e đang cố đu cho xong dự án Pre + Pow giá hơn tỷ đã, đợi ngày 26 này đẹp giời e sẽ đóng điện. Xong phần pre pow e sẽ ngâm cứu món này rồi treo mỏ hàn thôi

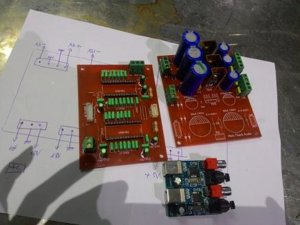

Ngon quá cụ nvkhoahcm ơi



Có đâu anh ....Niềm mơ ước đó... Riêng cái bo không thôi cũng cả chai rồi...



Em đã thanh lí hết 2 cái rồi ạ.



bác ship cho e 1 cái nhé 0918363283



Vâng cám ơn bác động viên em sẽ cố gắng



sáng nay em mới phá cái dàn pioner đời tống ở nhà ra mà không thấy có chiều qua ông chú sửa điện tử kiếm coi sao thấy em nhạt cả cho bác ae cùng làm cho vui



E cũng đăng ký nhé! Cụ cho xin infor ck nhé



mà không bác gửi cho em cả cặp đi hư còn có đồ chơi tiếp bác cho em xin sdt nhé tại vì em ở xưởng suốt ngày uỳnh uỳnh ít khi biết có điện thoại hay tin nhăn lắm ạ



Hi, there are four opam, I use 4 opamp LME49710 for buffer stage. Great sound !!!



Em đang dư TDA 1541, cũng muống nghịch chơi lâu lâu nghe nhạc lossless, có bác nào dư USB có cm1080 muốn trao đổi TDA 1541 thì PM cho em nhé.



Hi các bác, em nhận dc 3 tin nhắn tuy nhiên bác thelinh nhắn đến trước nên em đã PM cho bác ấy. Các bác sau thông cảm nếu không thấy trả lời tin nhắn nhé,



Xin chào các bác em đang đọc dự án này được mấy hôm rồi ạ.Em đang rất muốn làm được 1 bộ hoàn chỉnh để nghe nhạc LL.Em đang xem mạch của bác Redghost mấy hôm rồi mà có mấy chỗ không hiểu nhờ các bác chỉ giúp ạ.
1.3 cái L1 L2 L3 là cái gì thế ạ.Cuộn cảm bán sẵn kiểu như mấy con tụ.Hay mình tự cuốn lấy ạ(Nếu tự cuốn lấy thì cuốn thế nào ạ)
2.Những tụ trên mạch em thấy có cái ghi Vmax có cái không ghi thì khi mình mua tụ thế nào ạ.Những con có thông số Vmax vd :0.022uf 10v thì có thể chọn những con >=10V vd: 0.022uf 50v là được phải không ạ?còn những con không ghi Vmax thì chọn thế nào cũng được ?
3.Tụ trên mạch mình mua thế nào hợp với túi tiền là được phải không ạ vì em thấy trên sieuthiav bán mấy con 0.47uf nhiều loại và nhiều giá vd:
-Tụ Wima 4.7uF - 160V (W01)
-MCAP MKP 4.7uF 400VDC: 155000 VNĐ/1 chiếc
4.trên mach em thấy tụ C18 = 0.68nf không biết có phải bác ấy viết nhầm là 0.68uf không ạ vì em tìm không thấy có tụ 0.68nF
5.các tụ phân cực trên mạch có thể thay bằng tụ không phân cực được không ạ vd : C12 0.47uf em dùng con MCAP Supreme SilverGold.Oil 0.47uF 1000VDC: 1700000 VNĐ/1 chiếc vô đó được không ạ
6.Mấy cái j4-j5-j6 là dùng cái cầu chì hay là dùng đại khái như cái dây điện là được rồi ạ
7.sao em thấy tất cả các chân tụ phân cực thì chân + đều đi vào gnd vậy ạ (chỉ cần giúp em trả lời đúng sai thôi ạ không cần giải thích ạ em tìm hiêu sau cũng được ạ :cry: )

P/s : Kiến thức không có lọ mọ google không ra lên đây hỏi các bác mong các bác giải thích sớm giúp em để em có thể chiến tiếp ạ.Cám ơn các bác trước ạ



E biết một vài ý nên trả lời cho cụ luôn nè:
Về trị số điện áp của tị tụ: Cụ thay loại lớn hơn thì càng tốt, tuy nhiên tụ volt lớn thì nó to, mà to thì đôi khi nhét vào làm cho ko còn chỗ nhét các lk khác. Còn tụ ko ghi điện áp vì nó là loại tụ pi, áp chịu cao hơn áp chạy cho toàn mạch => yên tâm k sợ bắn pháo bông. Trường hợp cụ dùng tụ hóa thì cứ chọn áp lớn hơn áp cấp cho toàn mạch là ok rồi. 1541 hình như 15v thì phải.

Về mấy em cảm cụ thấy có giá trị đó 0.33uH, cái này để lọc xoay chiều do t.c cuộn cảm k cho tín hiệu xoay chiều qua nó

Tụ có áp chịu càng cao càng đắt=> cụ chọn vừa túi là ok. Còn cụ tính thay tụ ko phân cực bằng tụ hóa thì theo e ko nên, dù sao tụ ko phân cực vẫn tốt hơn tụ hóa

Mấy con 0.47 e ko rõ, nếu nó ở vị trí nối tầng thì càng đắt càng hay, tuy nhiên con SGO rất to, sợ kích ko nhét vô dc theo e thì cụ chơi tụ thường thôi

Con 0.68 khả năng nhầm thật vì e thấy tụ 1n là nhỏ lắm rồi

Mấy cái jump: Do vẽ pcb nếu ko có thì mạch sẽ ko gọn

Có mấy con phân cực chân + vào mass chung là để lọc nguồn +-5v đó cụ



Cám ơn bác rất nhiều thế là em đã hiểu được mạch này rồi.Chỉ còn lăn tăn mấy cái cuộn cảm.Không biết là cuốn kiểu gì cũng được lõi gì cũng được miễn sao ra 33mh là được phải không ạ.Mà tự cuốn cái này hơi khoai vì em không có đồng hồ đo sợ không chính xác mà tìm google không thấy có bán



Tụ đó là tạo dao động nội bộ đóng ngắt logic của các trans bên trong TDA1541, giá trị phillips đề nghị là 390 picofara, mạch arcam (bác RedGhost vẽ) sử dụng là 680 picofara đó bác mrdungjk
.
Mấy cuộn cảm đó không cần chính xác như mạch arcam, bác lấy vòng vòng gần đó được rùi. Mà hình như bác vừa rã một cây đàn ? Ngay đầu vào các jack 6.3 mm của đàn có mấy cuộn như vậy đấy !!!
.
Đi mass đúng kỹ thuật và sớm thành công bác nhé !!!



vâng cám ơn bác em không phải rã cây đàn mà rã cái dàn pioner bác ạ.EM tìm trên mang không thấy có chỗ nào bán cái con tụ đó bác tư vấn giúp em được không ạ.có phải con này không ạ http://vi.aliexpress.com/item/Original- ... 52472.html ?
Đi mass thì em chưa biết ạ để từ từ xong mạch tìm hiểu rồi hỏi các bác sau ạ



Giá trị đúng rồi bác ạ !!! Ngoài cách ghi 680 pF ra nó còn được ghi là 681 thậm chí có mấy chú chỉ ghi trơn lùi là 680.
.
Mấy con đó bác có thể tìm được ở phần xuất ngõ RCA của đầu cdp hay ampli. Mấy con tụ đó hỗ trợ tăng dải cao trong các thiết bị đó bác ạ !!!



bác có tda 1541 để em một đôi, em còn thừa 1 cm108.em se chuyen thên bác đạn



hehe, cám ơn bác xbackarowana, e toàn bị nhầm giữa n vs pi, cứ nghĩ 1p = 103 n

Cụ ra hàng điện tử nào chả có, nếu ko có đúng thì mua giá trị gần gần cũng dc. Sau thấy dải cao bị roll off nhiều quá thì tìm con đúng thay vô sau (có chỗ thì nói con pi này để lọc bớt tiếng gió của ca sĩ -- cái này e ko hiểu lắm)

Tay cụ này đẹp như tay con gái vậy nha



@the_womenizer:
Thông tin cụ có là hoàn toàn chính xác cụ ạ, tụ đó dùng cho trans logic "select signal only transistor" ở tít bên trong lòng con TDA1541, tác dụng thì như cụ nói !!!
