CD-PC transport USB+ CM108 +TDA1541+Tube

Cái này hay nè vậy bác Gia Huy ở đâu thế không biết bác có làm để giao lưu với anh em không
dangkyhai
0933141973



Tin bão xa, cơn bão số 1: Sáng nay tâm bão đã vào đến Rao vặt vs cấp độ 4 con 1541 sức tàn phá tại tâm bão là 350k.
E xin hết ah!



cám ơn 2 bác the_womenizer xbackarowana đã chỉ dẫn em đã hiểu được nhiều rồi ạ.Các thứ phụ tùng phụ kiện đang đặt rồi có lẽ vài ngày nữa là về đến nơi thôi ạ còn thiếu mỗi con 1541 thôi ạ chắc phải từ từ kiếm thôi ạ



ở đâu thế bác em đang quan tâm tới bão bác cho em xin link nhé



Mình dã đặt hàng 2 con rúi, còn 2 em phần các bác đó, có tda + cm08 + opamp rúi gio mua mạch va linh kiện về làm thôi, bác nào có dư mạch và linh kiện nguồn thì để lại cho mình



Ở mục rao vặt đó bác. Bác liên hệ ngay đi ah, e tính mod cho AE nên ko chơi. Nhưng cũng chân thành cảm ơn các bác đã chia sẻ kinh nghiệm. E đọc topic này nên cũg hiểu rõ cần mod j ở con ae



mình và bác mrdungjk đang kiếm mạch layout của bác RedGhost. mà bác mrdungjk bảo đi in mạch họ toàn đòi 5 mạch trở lên mới in. các bác biết chỗ nào in 2 mạch để mình với bác ấy in không. cám ơn các bác trước



E tưởng mỗi bác 2 mạch là 4 pcb r, đặt nhỏ lẻ đắt lắm, sao bác k mua trên minh thanh cho rẻ



Cụ nào còn socket và CM108 không ạ

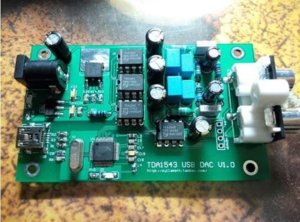

em mới mua em này không biết tda 1543 nghe ra sao.



Em đi đặt in làm cho vui bác ạ.Em đi đặt được rồi cơ mà giá hơi chát tý .Thôi kệ quan trọng là mình thích .Lúc đầu em định giặt cơ mà ớn khoản đi khoan lỗ nên thôi đi đặt ạ.Em kiểm đủ TDA với 108 rồi còn thiếu con 0.68np với mấy cuộn dây nữa thôi.Cảnh này chắc phải đầu tư cái đồng hồ đo L nữa quá



Các bác ơi cho em hỏi chút em định cuốn 2 bộ nguồn cho dự án này cơ mà em không biết cuốn nguồn CT bác nào chỉ giúp em với ạ
1.Trước giờ em chỉ biết cuốn nguồn đơn thôi ạ.Giờ cuốn nguồn CT thì có phải cuốn đủ 18V xong cứ thế ra 1 đầu CT rồi cuốn tiếp số vòng 18v nữa phải không ạ (mà số vòng 18v thứ 2 này thì có cách ly với lớp 1 bằng giấy cách điện không ạ
2.Nguồn dùng cho bo TDA này cần là bao nhiêu A thế ạ.
3.giả sử em muốn cuốn nguồn 18-0-18 5-0-5 thì có phải là cuốn như bước 1 rồi coi như chưa cuốn tý gì cuốn tiếp 9-0-9 phải không ạ
4.Trên bo nguồn của TDA em thấy có 4 đường out là -15 -5 +5 GND thì có phải out -5 +5 là nguồn để cấp nguồn riêng cho USB cm 108 phải không ạ
Em chưa cuốn nguồn cho Audio bao giờ toàn cuốn mấy cái nạp acquy với chạy bễ than ... mong các bác biết hướng dẫn em nhiệt tình tý ạ



đúng vậy bác cuộn xong cuộn sơ cấp thì lót cách điện dầy rồi cuốn thêm 2 cuộn thứ cấp như bác đã nói hoăc cuộn 1 cuộn thứ cấp có cấp điện áp 15v, 5v, 0v, 5v, 15v cũng được.



:shock:

mấy bo tda này bác chỉ cần nguồn 1a là thoải mái, nguồn 15v bác chỉ cần quấn 15v không cần đến 18v,



Nếu là xuyến thì e có tý kinh nghiệm quấn như này:
Lang thang kiếm cục xuyến 220V , đầu ra hơn 18v, ví dụ 24v0-24v chẳng hạn, tháo ra bớt mấy vòng cho tới khi đủ 18 thì dừng. Tiếp theo cụ xác định số vòng/vol để làm nốt cục 909. Như thế là nhanh nhất. Còn cụ muốn tự quấn từ a-z thì hơi khoai, mấy con xuyến hệ số trung bình 3v/vol. Sơ là 660vòng, e nhẩm tới đây là nản luôn rồi

Về công suất, cụ kiếm cục xuyến chừng 100VA là dư sức rồi

Còn về EI thì e nghĩ tương tự, bên thứ cụ chập đôi dây điểm chung đưa ra ngoài là 0V, quấn tới khi đủ 18v thì lôi ra2 đầu rồi làm như thế vs cuộn 9v
Nếu quấn từng quận thì có thể ko cân nên ko ai làm

4. E nghĩ có thể đường +-5 để chạy chip cm108



Vâng cám ơn bác.Xuyến thì thôi chắc em không ngáp được kiếm cục như bác nói thì e ở tỉnh khó lắm mà cuốn từ đầu không có máy thì em chịu thồi .Không nhai được xuyến=>hôm trước em cũng ngồi đọc topic cuốn nguồn của bác rùm thì thấy mấy bác bảo có 2 cách là chập đôi dây lại cuốn or là cuốn tiếp như em bảo miễn sao có 2 cuộn 18 nối tiếp nhau là thanh 18-0-18 điểm ct là điểm nối mass chung.chập dây thì em chưa làm bao giờ để em thử vậy



Các bác trên này ai làm mạch tube rồi cho em hỏi chỗ mua cặp tụ 820uf 250v với ạ



bao nhiêu tiền em này bác ơi, nghe thử đcj chưa bác chất luọng thế nào ạ.



SOS !!!, phần mạch nguồn em post ở mấy trang trước em bị sai thứ tự chân con LM317 (vì em cứ tưởng thứ tự chân nó giống LM337, nhưng thực tế là nó khác nhau). Em đã vẽ lại mạch mới (đính kèm ở trang 36). Mạch cũ các bác bỏ đi giúp em nhé. So sorry!!



Ui e đi đặt mạch in hôm nay họ làm xong rồi mong bác hướng dẫn fix lại chân ở mạch cũ ạ



Thôi mình với bác đặt họ in lại mạch nguồn đi hihi



Em dân amater 100% nhưng hình như e thấy cụ nhầm chân con 337 rồi thì phải, nếu để tản nhiệt bên đó thì chân out phải là chân trên cùng chứ nhỉ? Nếu tiện vẽ lại thì cụ cho thêm mấy con diot chống ngược dòng để bảo vệ mấy em LM cho chắc thì tốt hơn, e rất hay đấu nhầm cực nên thấm cái này lắm
Nếu có ji không phải mong cụ bỏ quá cho e



Em mua 260k. Đã nghe thử các dải khá tách bạch, không rõ so với 1541 thì ra sao. Em dự định độ nguồn cho chạy acquy , thay tụ và có thể chạy xuất âm đèn có lẽ sẽ tốt hơn nhiều.



Các bác cứ từ từ hãy đặt mạch nhé. Dạo này em bị tẩu hòa nhập ma hay sao ấy. Để tối nay về, em kiểm tra lại chính xác đã nhé.



Tda1541 bây giờ khó kiếm quá,có bác nào còn hú em tiếng nhé!
