CD-PC transport USB+ CM108 +TDA1541+Tube

Bác mua ở đâu thế. Việt Nam hay nước ngoài , tui cũng muốn mua một cái như bác
Thân !



Đúng là em đã bị nhầm thật bác ạ, thank bác. Em đã sửa lại. File chuẩn của mạch nguồn, em đính kèm bên dưới nhé.



bác xuất cho em file pdf được không bác . em tụ ủi mạch. bác cho em bản quyền luôn nhé.



Bác ơi sao không vẽ luôn mạch tube luôn để tụi em đi ủi luôn cả thể ạ



pdf cũng được nhưng nó là định dạng chuyên cho văn bản chứ ko phải cho bản vẽ kỹ thuật nên kích thước sai lệch rất nhiều. bác thích thì em up luôn lên trên này file gốc orcad luôn, cho các bác muốn chỉnh sửa thế nào cũng được. . em làm vì sở thích thôi nên em chẳng có nhu cầu giữ lại cái gì cả.



em muốn làm nhanh lắm nhưng mà ko đủ thời gian bác ạ. cứ từ từ rồi em sẽ hoàn thành hết bác ạ.



hậu quả của việc mua hàng ko nhìn trực tiếp sp ạ

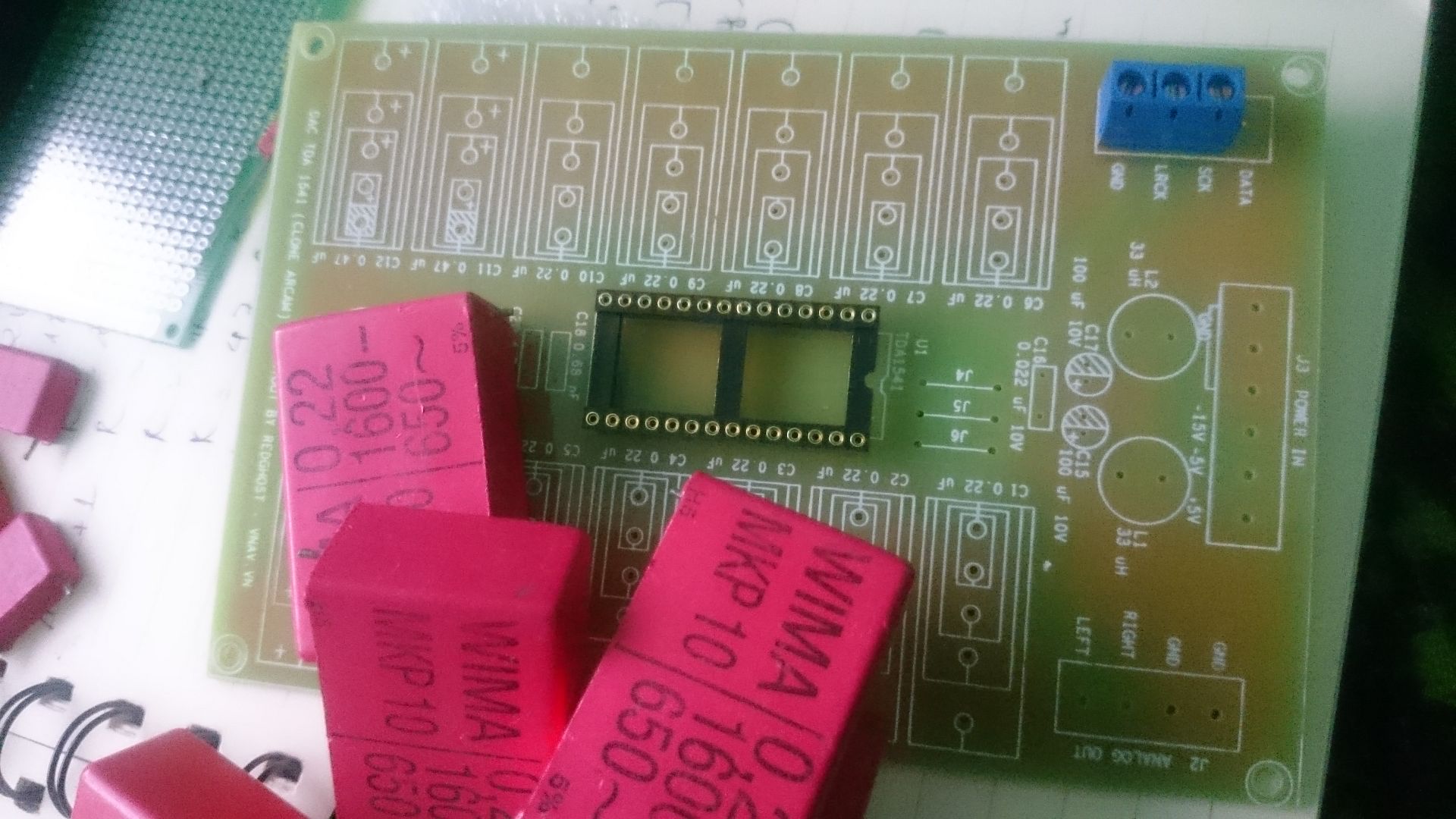

chẳng lẻ bác không nhìn kí hiệu, 0.22uf. 1600v DC. 650v AC. nó to là phải rồi,

bác mua tụ này thì tầm 0.22uf, 60v là được rồi.



Câu dây thần chưởng thôi cụ ơi
Hoặc gọi cho chỗ mua coi sao )))



Tìm được cách giải quyết chưa bác mrdungjk ?
.
Không biết bác mrdungjk mua hàng shop Vietnam hay ship từ nước ngoài về ? Nếu ở VN bác thương lượng phương án đổi xem, có lẽ sẽ bị ép bù tiền. Mà hình như bác lắp I/V tube ? Dùng mấy em này kẹp song song với mấy tụ lọc nguồn đầu của mạch tube cũng tốt bác ! (Nếu phương án đổi không thành công).
.
Không thì câu dây như cách bác womenizer ^^ !!! Nó vượt mức cần thiết hơn 100 lần, không biết có ảnh hưởng gì không ? Nghe thiên hạ đồn thổi là sẽ làm treble mờ, em cũng chưa thử vược mức như này bao giờ nên cũng không dám lạm bàn, bác nào có trải nghiệm trong chuyện này vào giúp bác ấy đi ạ !!!
.



Em lấy ngay ở sieuthiav thôi ạ. Tại e có động đến mấy con này bao giờ đâu nên xem web cứ em nào nhiều tiền hơn thì lấy thôi ạ.e gửi lên để đổi rồi ạ. Coi như bài hoc nếu ko đổi được thì set dàn tụ khác thôi tụ đó để cũng có lúc dùng . Cám ơn các bác nhiều tối mai e nghỉ làm sớm sẽ thi công xem thế nào



Sieuthiav cho trả lại trong 7 ngày nếu bác còn hóa đơn đó
Mà bác sao mua vội dữ vậy, htrc bác hỏi e tưởng bác lấy 160V ai ngờ chơi hẳn 1600v. Cái này làm nối tầng cho đèn có khi ngon luôn



Bác mua ở đâu vậy chỉ em mua với ạ.



Bác redghost ơi các bác ơi cho e hỏi xxx tý.hoom nay em câu mạch nguồn tda 1541 của bác redghost em thấy 2 con 337 trên mạch là tương đương các linh kiện tụ trở cũng y chang nhau mà sao chân số 3 của 2 con xuât ra 2 av khác nhau thế ạ 1 con là -5v còn 1 con là -15v tại vì chưa kịp rửa mạch 3m câu dây test tạm mà câu xong 1 hồi không biết con nào với con nào nữa ạ



Sorry các bác vì chưa đọc đã hỏi con trở 2k là biến trở mình chỉnh biến trở để đạt mức điện áp out cần thiết em hiểu rồi ạ



@mrdungjk
Bác có thể đọc ở đây để hiểu rõ hơn:
http://hoiquandientu.com/baiviet/bo-die ... -toan.html
.
Đủ hết linh kiện kiện chưa bác, đo ra đúng áp và bụp thôi !!!



Nó có công thức tính Vout=(1+R2/R1)* 1.25
E ko nhớ R1 mạch này là bn nhưng thường ngta lấy 240R



Cám ơn bác em đủ hết rồi có điều bo nguồn hôm trước em đạtw bị sai chân em chưa đặt lại được giờ đang phải câu dây a.ngồi cả buổi tối đau hết cả lưng + cháy 1 cái mỏ hàn mà chưa xong tối mai mà nghỉ làm sơm là em đóng điện ạ



cám ơn bác em đọc và hiểu 2 em này rồi ạ



"mrdungjk wrote:
Cám ơn bác em đủ hết rồi có điều bo nguồn hôm trước em đặt bị sai chân em chưa đặt lại được giờ đang phải câu dây a.ngồi cả buổi tối đau hết cả lưng + cháy 1 cái mỏ hàn mà chưa xong tối mai mà nghỉ làm sơm là em đóng điện ạ "
.
Hồi còn sống em cũng làm cháy nhiều mỏ hàn lắm bác ạ !!! Mau mau hót bác nhé !
.
Hóng các sản phẩm, mừa sao lâu quá ...

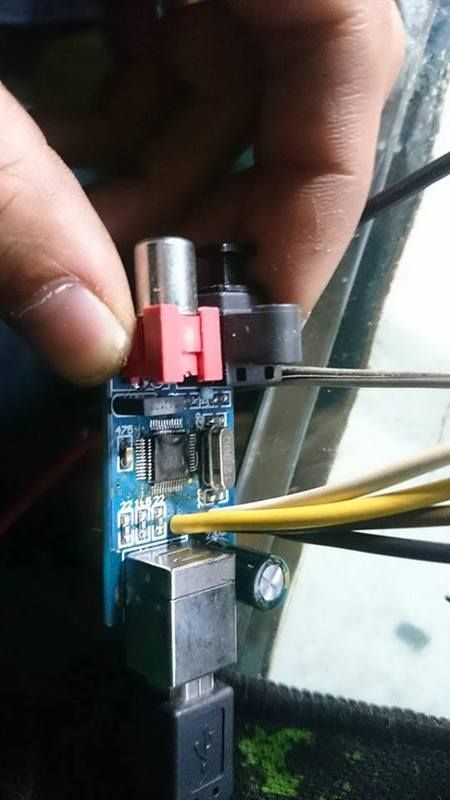

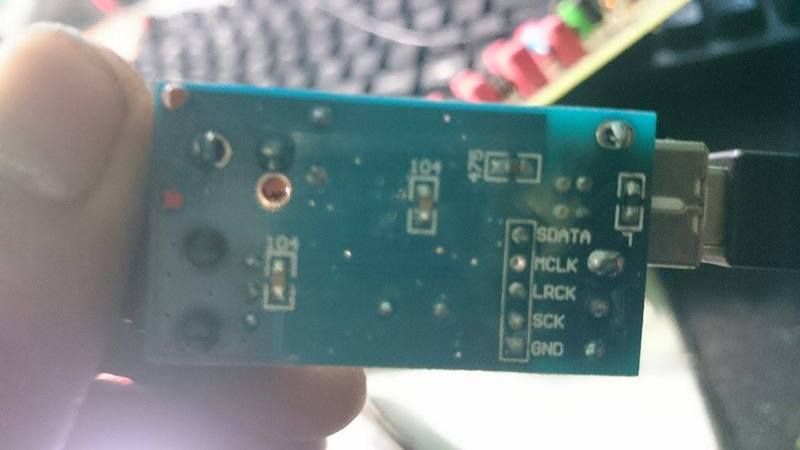

các bác ơi giúp em với từ tối tới giờ em hý hoay hàn xong 2 mạch tda rồi cơ mà sao no không kêu.mạch tda thì em hàn linh kiện và rửa mạch in của bác redghost mạch nguồn thì em đã đo đạc kiểm tra nguồn +5 -5 -15 đầy đủ rồi.GND cung nối từ bo nguồn sang rồi.usb cm108 thì em hàn 4 dây tương ứng với 4 chân trên mạch rồi(em bỏ qua chân mclk) vì trên mạch em không thấy có chân này.kêt nối với máy tính bằng dây máy in cổng usb.Mà sao nó không hót các bác ơi.Trên máy tính thì nó báo lỗi nhận diện USB cm108 mà em cài drive tải trên mạng thì cũng không được các bác biết giúp em với ạ



Cái máy tính bác ko nhận ==> ko liên quan tới mạch TDA ==> bác kiểm tra lại máy tính (thử máy khác, thử cài lại win....), dây USB (thay dây khác). Sau khi máy nhận được driver USB rồi mà ko ra tiếng thì mới chiến tiếp đến mạch TDA

He he, bác làm e nhớ lại dự án đầu tay của e, về sau tìm mãi ko ra đáp xó luôn =)))))))


PS: quên mất, do tính chất quý hiếm của TDA1541 nên đề nghị bác chủ kiểm tra kỹ các nguồn cấp cho nó, đừng gắn lên socket vội mà lấy đồng hồ đo Vcc các pin tương ứng (bác tra datasheet), đạt chuẩn rồi thì rút nguồn, chờ tụ xả hết điện, sau cắm vô là yên tâm



Bác ơi em cắm sang máy tính laptop nó nhận rồi cơ mà nghe tiếng bé tý mà tiếng sôi thì to nên trả nghe thấy gì cả ạ.Mas thì em nối như trên mạch 0v của nguồn 18-0-18 -> mạch nguồn -> mạch chính TDA -> usb.coi như tất cả nối vào 0v của biến ap rồi.Mà sao nó sôi to như đài FM mất sóng ấy ạ bác giúp em xử lý vụ này với



Chác mừng bác mrdungik e nó đã cất tiếng hót....
