CD-PC transport USB+ CM108 +TDA1541+Tube

Mạch kêu bé vì bác ko có tầng đệm buffer tín hiệu out từ con 1541 ==> thế nên mọi ng mới lắp thêm mạch đệm để nâng tín hiệu lên trước khi vào Pre hoặc Amply

Bác bị ù em nghĩ do bác đấu chung cả Mass tín hiệu lẫn với mass nguồn => tạo thành loop ground. Giờ bác thử tách ra coi sao, mass tín hiệu bác đấu vào chassis, mass nguồn bác để yên (nếu ko được thì chắc phải hỏi cao nhân thôi )



cám ơn bác em nó hot rồi cơ mà sôi không có nghe được em nó hót thế nào đâu ạ



em không biết mấy đâu ạ.Ý là có phải tách mas nguồn ra không đi vào mạch chính TDA nữa phải không ạ.Chỉ đi mas từ USB vào mạch chính TDA thôi ? cám ơn bác



Đã có lần em post nhắc nhở bác là đi mass đúng kỹ thuật, không biết các còn nhớ không ? Và bác trả lời ngụ ý rằng cho kêu cái đã, kỹ thuật mass từ từ tính, hôm nay bác thấy vấn đề của mass rồi phải không ạ ^^ ? Không biết bác đã xử lý được chưa, nếu chưa để em hướng dẫn bác cách đi mass nhé !!!



Em đang làm buffer 2sk170, chỗ này e phân vân quá, ko biết có nên tách mass nguồn vs mass tín hiệu ko bác xbackarowana. Tại e thấy người thiết kế chạy chung mass (hoặc do trên mạng nên ko để ý). Mới tập tành vẽ vời và layout nên có ji bác xbackarowana chỉ giúp e luôn nhé!



Vậy em chém gió bao gồm nội dung cho hai bác luôn hen ...
.
Bác chọn một điểm duy nhất trên mạch làm mass trung tâm, điểm này thường được chọn là chân nối mass của tụ lọc nguồn đầu tiên, hoặc điểm này có thể chọn là điểm mà chân center tap của biến áp nguồn nối vào mạch tải.
.
Các chân mass của tụ lọc của ba đường cấp +5V -5V và -15V của TDA1541 được nối lại với nhau và nối vào Analog Ground, Digital ground (bác RedGhost đã làm điều này trong mạch). Tất cả các điểm đó nối chung lại với nhau và ra một dây mass duy nhất chờ sẵn, gọi là dây mass A.
.
Các mass tụ lọc nguồn cấp điện cho Fet buffer nối chung lại với nhau, nối luôn vào chân S của fet mà nối mass [(tác giả làm đúng rồi bác the_womenizer đây cũng là phương án thường gặp) nếu cầu kì người ta có thể đi mass nguồn riêng mass tín hiệu riêng nhưng xử lý không khéo dễ nhiễu và ù.] . Tất cả điểm đó sau khi nối hết với nhau ra một dây mass duy nhất là dây mass B.
.
Dây mass A và dây mass B đó gọi là phân mass thành từng cụm.
.
Dây mass A nối về mass trung tâm, dây mass B nối về mass trung tâm, mass trung tâm nối vỏ máy. Cẩn thận hơn bác có thể nối vỏ máy về đất thực hoặc khung cốt thép trong nhà, khung cầu thang sắt .v.v...
.
Mass tín hiệu jack RCA out cũng nối về mass trung tâm, ráng tránh chạm mass vào vỏ máy. Đồ hãng chạm mass vào vỏ máy là do hãng nó đi mass nguồn về đáy vỏ máy, mass tín hiệu về sườn máy.
.
Phương án trên gọi là đi mass hình sao, chỉ có duy nhất một mass trung tâm, và chỉ có duy nhất một điểm nối vỏ máy.
.
Ngoài ra còn có thể tách rời hai dây mass analog và mass digital bằng tụ 0.1 uF, hai dây này cuối cùng mới gặp nhau tại mass trung tâm, phương án chống nhiễu triệt để.



E đọc cũng nhiều nên giờ loạn rùi
Túm váy lại là e sẽ cho luôn mass tín hiệu vào chung vs mass nguồn ở phần layout kia cũng dc. Hy vọng mạch buffer này hay hơn con opamp của AE.
Bác mrdungjk có muốn thử bản buffer này ko? Mai e sửa r up bản pdf lên cho bác thử chung cho vui



Em đọc vụ này thấy hay quá mà không biết mua mạch, ic 1541 từ đâu, cách chọn usb bây giờ có khác lúc xưa năm 2013 ko ạ, ai biết chỉ hộ em với. Thanks



Vâng cám ơn bác trước em có động đến tụ tị ic bao giờ đâu mà ham hố theo dự án cũng nghĩ bụng mình làm chắc gì nó đã kêu nên định bụng đi mass để sau vậy.Giờ mấy thấy không có kiến thức đi mass còn vất vả hơn hàn mấy con tụ vào mạch hix.Hôm nay cũng hý hoáy cả tối rồi mà chưa được chắc chờ mấy hôm nữa đặt mạch in về hàn thôi (mạch in bác Redghost đi mass hết rồi phải không ạ?chỉ gắn dây nối 2 mạch là được phải không ạ).đợi tý em vẽ lại mạch câu dây của em bác xem sai chõ nào giùm em tý nhé em thư đủ kiêu rồi hix



USB thì taobao có đấy bác bác rảnh ship về 10-20 con về để lại cho ae thấy cũng nhiều người hỏi đấy ạ.TDA thì tự kiếm thôi không thì ship về vì em gọi điện hỏi mấy shop đều hết hàng (cái này giá hơi chát).Mạch thì bác mua ở Minh Thanh or em đang định đặt 2 bộ của em với của 1 bác nữa đang làm bác làm chung thì liên hệ em làm chung luôn.Đây là nhưng gì em biết từ hôm tham gia dự án tới giờ chia sẻ cùng bác



Bác ơi PDF sợ không chính xác kích thước bác mất công làm thì làm file rar như của bác redghost ấy để ae gửi mail đặt luôn em cũng làm luôn 1 bản chơi tạm tết đã ạ

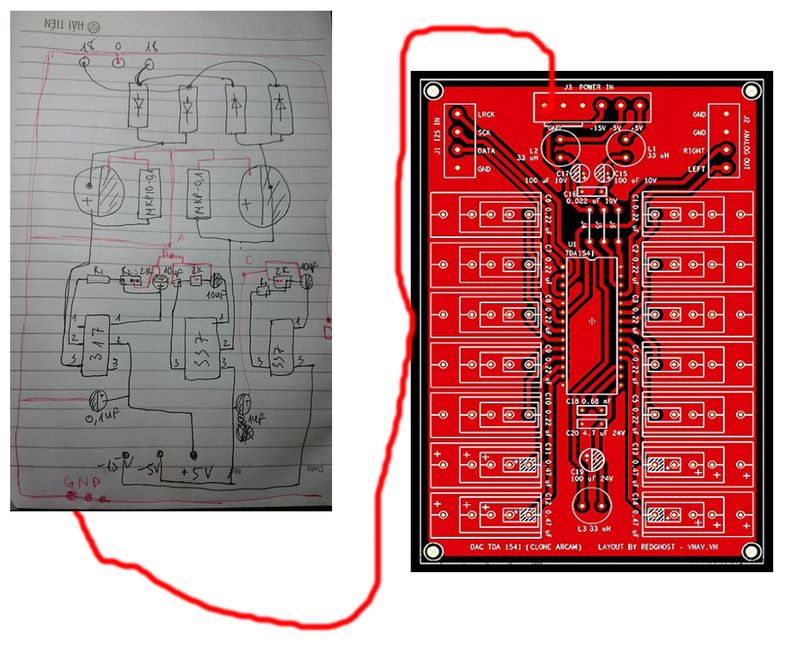

em vẽ lại mạch em câu dây mong các bác chỉ giáo thêm cho ạ A->B->C-D



Bác mrdungjk làm phương án nối mass hình sao em post ở trên ấy bác ạ, phương án mà em tám với bác ghost chỉ thực hiện được nếu nối point to point thôi. Board mà bác in ra thì các mass đó đã được nối nhau rồi nên khả thi nhất là phương án đi mass hình sao !
Còn mass analog và mass digital thì bác search google là datasheet tda1541 ra file .pdf bác xem datasheet thì agnd là mass analog, dgnd là mass digital.
Bác mrdungjk có thuộc cung kim ngưu không nhỉ ? Em thấy tính kiên trì của bác khá giống cung kim ngưu !



Cụ theo phương án này coi sao

Từ phần In của nguồn 337 317, cụ nối dây 18 0 18 theo thứ tự vào jack PW in nhé
Phần Out nguồn thì cụ nối 1 dây GND vô board TDA
Phần out của TDA cụ nối chung 2 chân Mass của 2 jack RCA và nối vào GND, đường out L R cụ nối tương ứng, đỏ ở dưới (R), trắng ở trên (L)

Mass Analog là mas của tín hiệu tương tự (xoay chiều), cái có thể nghe được khi khuyếch đại đủ lớn ra loa
Mass Digi là mass của tín hiệu số (chỉ 0 với 1) cái này ko nghe được, nếu cụ nghe được thì quá tốt, khỏi tốn 1 số tiền mua DAC (ở đây chính là GND từ con CM108)
Cái TDA1541 có nhiệm vụ chuyển từ tín hiệu số sang tín hiệu tương tự ==> bất kỳ cái ji trước TDA đều là số và sau nó đều là tương tự (cái này là logic thoai cụ )

Chúc cụ sớm cho e nó hót, e đang loay hoay ủi mạch buffer mà khó quá, lần đầu làm nên nó lem nhem xấu kinh. Cơ mà e cá 100% vs cụ là mạch của cụ sẽ rất nhỏ, nếu cố tính vặn lớn volume thì bị clipping roll off hay bể tiếng ji ji đó đời thật đau khổ mà, cụ lại phải cố thêm cái mạch buffer cho e nó nữa thì mới ổn



Hôm cụ mrdungjk chạy test thì tiếng sôi mà cụ nói là è è é è é é hay bụp bụp bụp bụp bụp vậy cụ ? Trong trường hợp sôi của cụ thì con TDA1541 có nóng không (vượt mức ấm) ? Và chân dgnd trong trường hợp đang sôi cụ thử sờ vào xem có tê tê tay không nhé ?



Em trả biết em cung gì bác ơi vợ em có nói mấy lần mà quên mất tiêu rồi.Tính em nó cứ thế thích mua cái gì là gom tiền mua bằng được.Thích làm cái gì là thức đêm thức hôm làm.Ý bác là dù có mạch in của bác redghost vẫn phải câu dây mass từ các chân của ic ra phải không ạ?Làm phiền bác qua em không biết gì về điện tử thấy dự án hay quá cứ cố đu



bác ơi nó sôi như tivi rút angten với đài FM mất sóng ấy.Em không nghe rõ tiếng cơ mà có 1 đoạn khoang 5s cuối bài hát mặc dù vẫn sôi nhưng nghe âm thanh rất to rõ ạ.TDA em thử sờ rồi không thấy nóng gì hết ạ.Em nghĩ mạch tda là mạch in của bác redghost chắc không vấn đề chỉ là cái mạch nguồn em câu dây thôi ạ.Chân dgnd thì em chưa sờ thử mà điện 18v em sờ chắc không cảm giác được quá ạ



Em làm như của bác bảo chỉ có jack RCA là em không để ý thôi để mai em đâu thử như bác bảo xem sao



Không biết cụ mrdungjk có ở tphcm hơm ? Nếu cụ ở tphcm thì em qua nhà cụ cùng nghiên cứu !!!



E quên 1 cái, Bác nối mass sang chassis chưa? Câu 1 dây từ GND bất kỳ trên bo TDA bắt vô chassis coi sao, dây này chơi càng to càng tốt
Bác ko phải lo vụ câu dây thần chưởng cho LM3x7 đâu, e vẫn thường làm thế chả sao cả .
Cơ mà bản thân LM3x7 lọc nguồn cũng ko phải sạch lắm, noise khá lớn ==> ù xì một phần cũng do con này nữa.



Chào các bác, xem lại bản mạch TDA1541 của bác reghost mà bác vừa rửa em thấy hình như có lỗi là mass tạo thành mạch vòng khép kín, bác mrdungjk thử dùng dao rạch một đường ở chỗ ít đồng nhất (chỗ power in) để không tạo thành loop Gnd nữa. Chúc bác thành công



Cái vụ sôi như đài FM không có antena này tui cũng bị rồi. Không phải ù do đi sai dây gnd đâu. Vì khi không phát nhạc nó im re à. Loay hoay một buổi tối không tìm ra nguyên nhân bực quá bỏ luôn. Nói thêm tui xài PCM56p chứ không phải TDA nha.
