CD-PC transport USB+ CM108 +TDA1541+Tube

Tiếc quá em ở ngoài bắc cơ chứ không cũng nhờ bác xem hộ em với hix



EM nối đất luôn rồi bác ơi mà em nó vẫn vậy ạ



Bác có thể chỉ rõ rạch chỗ nào không ạ vì em không biết gì hix



Đúng rồi khi không phát nhạc thì nó im re ạ không thấy sôi ù gì cứ phát nhạc mới bị ạ



Như vậy em nghĩ là nó đạt rồi đấy bác, nghĩa là bác nghe được tiếng nhạc rồi phải không ? Bác kiểm tra những bước sau:
. Disable sound onboard của laptop đi
. Trong phần mềm driver CM108AH cụ set nó về stereo và phát 16 bit 44100 Hz
. Kiểm tra xem các chân LRCK, SCK và Data của module TDA1541 có dính đồng dư hay lem chì không ? Cụ xét thật kĩ và tìm mọi cách tách rời các pin đó nếu chúng vô tình dính nhau.
.
Còn không được thì point to point từng nhát như em cho lành cụ ạ

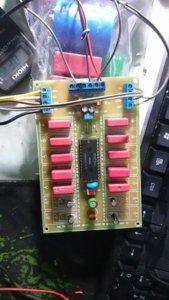

Em đặt lại mạch rồi mấy hôm nữa em hàn lại linh kiện lần nữa coi sao.
.Disable sound onboard của laptop đi(cái này em chưa làm )cắm thấy nó nhân soud usb thì cứ để vậy để em sẽ thử
.Em cài mấy phần mềm của cm108 cơ mà trả thấy cái nào nhận (trên destop) mãi không được em cắm vô lap thấy nó nhận luôn nên cũng thôi.Em sẽ thử cài drive (nếu bác có link share drive chuẩn thì em cám ơn quá )
.Các chân thì em kiểm tra kĩ lắm rồi ạ mấy tối liền em lọ mọ mà
.Linh kiện em không lăn tăn gì chỉ có con tụ 681 là em hơi phân vân vì em mua con này không được đành nhổ 1 con trong mạch cao áp của tivi ra tụ gốm màu xanh
3 hôm nữa có mạch em làm tất cả cẩn thận theo như các bác chỉ rồi báo cáo các bác ạ



Bác cài driver không nhận, em nghĩ bác xài XP ? Tại driver 108AH hỗ trợ nhiều trên mạng. Driver 108AH XP bác có thể liên hệ bác binhha ^^



Vâng vậy để xong em cài lại win xp coi sao vì destop em đang cài win 10 còn lap cài win 7 chắc mấy cái drive em down nó không tương thích win 10



Ặc, bác xài win 10 thì lên trang của hãng đang kí account down driver win 10 đó bác. Em xài XP và 8 à nên không biết độ tương thích của CM108 với win 10 như thế nào !



Các bác cho e hỏi, e đang muốn mua chiếc mạch chuyển đổi con ad 1851 đơn chân dán sang con ad 1865 đôi cắm thì phải mua mạch in nào và ở đâu ạ? E cảm ơn nhiều ạ



Các bác xem lại chân J1 trên mạch tda thứ tự đã đúng chưa? Trong 2 ảnh em quote thấy khác nhau là sao ợ?
1 cái là: data - sck - lrck - gnd
1 cái thì: lrck - sck - data - gnd

Nếu lộn 2 chân data và lrck như thế này thì nó ko kêu ra tiếng đâu.
Các bác cũng không nên nối trực tiếp các chân i2s out của cm108 với chân i2s in của tda1541, để chống nhiễu và bảo vệ mạch thì nên nối qua trở từ khoảng 50 ohm đến 220 ohm (3 con trở cho 3 chân sck, lrck, data, chân gnd thì nối trực tiếp). Em ko có mạch tda nhưng mạch hiện tại của em bỏ dây nối mass(gnd) của cm108 với con DAC thì vẫn kêu bình thường

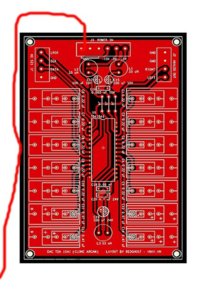

Cám ơn bác trong cái hình đó là em lấy cái mạch cũ của bác RedGhost bác ấy vẽ sai chân đã vẽ lại rồi ạ.Em cũng làm mạch lại đã có tiếng kêu rồi ạ em chỉ lấy hình để vẽ cách đi mass thôi ạ.Em sẽ thử các nối tín hiệu qua trở theo bác chỉ xem có hết nhiễu không mặc dù nghe được nhạc rồi nhưng tiếng sôi to quá em đang tìm mấy hôm nay đang tìm các bác trên này cũng đang hướng dẫn mà mấy hôm nay bận quá chưa xử lý được



Bác cứ nghe mình, kiểm tra lại datasheet của tda xem có đấu lộn 2 chân lrck và data ko nhé. Còn cm108 mass (gnd) của nó nối với máy tính qua dây usb, nếu bác lấy mass này nối với mass của tda1541 thì nhiễu từ máy tính chạy sang nhiều lắm. Mà máy tính thì nhiễu đủ loại luôn đó.



Hình như bác ấy đang ship module của minhthanh về í bác thaibv ạ ! Nhưng em nghĩ các điện trở của I2S stream mà bác nói rất có thể là nguyên nhân ! Board đầu tiên bác Ghost vẽ thì có các điện trở đó nhưng bị lộn chân của I2S stream, board sau bác ấy vẽ lại không biết có điện trở hem ? Đúng là không có mấy con trở đó thì tần số sóng radio ảnh hưởng sôi dữ lắm !!!



Một nguyên nhân khác có thể gây nhiễu là độ dài của dây i2s bác nhé, 15 đến 20cm đổ lại thì ok, chứ dài quá ko được đâu ạ. Các bác cũng cần chống nhiễu cho dây, đơn giản là kiếm giấy bạc trong bao thuốc lá quấn bọc cho từng dây rồi lấy băng dính dán cố định lại, lưu ý quấn mặt giấy bạc vào trong nếu ko nhỡ dây chạm vào chân tụ, trở hay mạch in thì chập mạch lại khổ cái hầu bao nhé



Đây là file gốc orcad, các bác nào muốn chỉnh sửa gì thì cứ chỉnh sửa nhé, bác nào cần tư vấn gì về orcad thì cứ PM nhé, em biết đến đâu em sẽ nói đến đấy. vì em cũng không phải dân kỹ thuật đâu.



Cám ơn 2 bác nhiều ạ.Cuối tuần có mạch về em mua dây tín hiệu bọc bạc đấu thêm trở hy vọng em nó sẽ hót ngon lành



Cám ơn bác em đang cần nhất là mạch IV tiếc là mới đặt pcb rồi chắc phải đặt đợt 2 thôi mấy bác gửi ké em nếu không muốn chờ thì pm cho em.Em gửi 2 mạch TDA làm trước nhé



Nếu bác ở Biên Hòa hoặc Bình Dương thì ghé qua em tặng cho 1 ít dây đồng mạ bạc lõi 4 sợi có chóng nhiễu 2 lớp ( 1 lớp tep long và 1 lớp dây te chóng nhiễu ) dùng trong dây tín hiệu của mấy đầu đo load cell của mỹ bảo đảm bác hết lo nhiễu vì dây luôn hic hic



Vậy cho em hỏi Các bác đã Làm thành công rồi thì 2 phương án xuất tube và fet k170 thì chất loại nào nghe hay hơn ạ, hiện em đang chơi bằng tda1543 x 8 , mong được các bác cho chút kinh nghiệm.



Mạch tube đó em không làm nên cũng ngần ngại không dám cho ý kiến, nhưng những mạch kiểu SRPP hay cascode đó nó thường mang màu sắc của bán dẫn : nhanh, mỏng, ưu điểm của mạch là giảm trở kháng, dễ ghép tầng sau. Nếu bác yêu chất âm của đèn thì em có một gợi ý bác thử làm mạch xuất andoe parallel.

SK170 cho ra chất tiếng cũng khá đèn, bác có thể thử mạch đó, khỏi phải lăn tăn choke, cao áp, đèn nắn này nọ



K170 có mò dc ở đâu ko nhỉ? E mua 12k sieuthiav nhưg vẫn nghĩ hàng rơm



Lạ nhỉ em làm y chang mạch mà khi cho vào tiếng bé xíu , nếu chạy thẳng từ tda ra thì to gấp 5 và cho qua k170 thì lại bé đi ( em đã thay cả 3 cặp khác cũng vẫn thế) bác nào giúp em là bị sao ạ!



@ cụ vinasoft:
Cụ không cho cái hình, anh em cũng khó đoán, em nghĩ như thế này cụ ạ:
Mạch 1543 của cụ đã có passive Ri/v rồi, cụ ráp mạch K170 thêm con Ri/v nữa, do song song nên điện trở tương đương giảm, dẫn đến chuyển Iout thành Vout nhỏ hơn so với mạch 1543 nguyên bản. Mạch Fet K170 cụ thử bỏ passive Ri/v xem !
.
Còn nếu không phải, chắc cụ phải cho anh em xin ít hình và schemma.
.
Thêm nữa cụ cho em biết các giá trị Rg, Rd, Rs của cụ có như mạch đã post hem ?



Em ở ngoài bắc cơ bác ơi tiếc quá.thôi để chơi vài M dây bọc bạc tín hiệu của sieuthiav vậy hix
