CD-PC transport USB+ CM108 +TDA1541+Tube

Cụ ở chỗ nào vậy? Ko khéo cùng quê thì ngon
E mới đi đồng lành dc ít dây bạc máy bay, cụ cần e chia cho ít mà dùng, mua SieuthiAV dat lam



Dây to hơm cụ ? Cho em xin 50 cm nối line out opt khè ông hàng xóm ka ka ka



Đi đồng lành nhiều mới biết, nó có quy tắc hết cụ ah. Những ji ngon thì đã có tên chủ của nó từ khi chưa về, còn toàn mấy cái nhai không được mới tới tay thường dân thoai
Dây đường kính ngoài 1mm, lõi khoảng 0.4mm thôi cụ ah

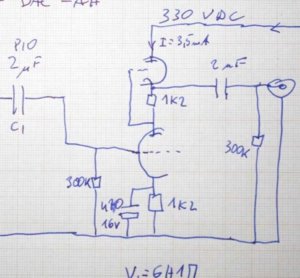

Bác cho em xin một mạch điển hình xuất andoe parallel với ạ, em hiện tại ghép các mạch kia đều bị bể tiếng ( hay do tín hiệu từ tda 1543 ra to quá, em đang dùng bóng 6h1n cả 6h2n
Thank bác!



@ cụ vinasoft:
Tín hiệu Vrms vừa ra khỏi mạch TDA1543 của bác là bao nhiêu ?
.
Hoặc bác có thể cho anh em biết bác chạy mạch như nào ? Tại vì không có mạch thì mọi tính toán về gain là ... bó tay. Trên mạng em search ra được hai mạch như này, mạch của bác có pà koan với mạch nào dưới đây không ?
.
https://encrypted-tbn3.gstatic.com/imag ... kL0l9lWV4w
.
http://www.lampizator.eu/lampizator/REF ... dacah1.jpg
.
Còn mạch xuất anode parallel cụ có thể tham khảo kiểu mạch ở trang 30 của chủ đề này
viewtopic.php?f=7&t=82005&start=725
-----------------------------------------------------------------------------------------------------------------------
@ cụ the_womenizer: dây đẹp quá nha, mừa máy bay dùng dây đó làm gì cụ nhở ?



Em ở Thái Bình bác ơi bác ở đâu cho em xin 50cm thì ngon quá nhỉ



@ cụ xback: E ko rõ nhưg máy bay chỉ có 2 chỗ có dây này, 1 cục dây to thì bị mua mất r. Còn mấy cục nhỏ e khuân 1 nửa rồi

@cụ mrdung: E ở hp rồi, quá đen (



hiện em đang chạy kit này với điện trở Vfef em dùng biến trở còn 2 điện trở Ri/v là 300 ohm, đã ráp theo mạch như bác nói nhưng tiếng nghe rất bé so với chạy thẳng từ TDA
còn đấu tube thì em hàn như vậy có đúng không bác? còn tín hiêu out ra chân 1 và chân 6 qua tụ đúng không ạ ? em chỉ nghe tiếng bé xíu rất nhỏ so với chạy từ chân TDA ra



Ghép 8 con TDA1543 ngoài việc tăng chỉ số SNR còn làm tăng dòng Iout. Bác xài điện trở 300 Ω nó chuyển thành Vout cũng xem xem mức tín hiệu ngõ ra của CDP, bác thêm mạch buffer nữa nó bể tiếng là điều dễ hiểu.
Xài điện trở 300 Ω em nghĩ bác không cần mạch buffer nữa, ưu điểm là chuyển Iout thành Vout theo Ohm's law nên chất tiếng ra rất original của con DAC.
Nếu bác muốn xài mạch buffer thay đổi chất tiếng tùy ý thì passive Ri/v bác chọn khảng 47 Ω em nghĩ ổn.



Vâng em cảm ơn bác giúp đỡ nhiệt tình, và nó đã chạy theo như ý và không vỡ tiếng , nhưng chất âm có vẻ thiếu dải cao .
em chạy theo mạch y chang mạch này , bác cho em hỏi muốn tăng gain lên chút nữa trên mạch buffer thì tăng thế nào và có mạch buffer nào hay hơn không ạ.
theo ý kiến riêng bác thì chạy thẳng TDA1543 hay hơn hay qua buffer hay hơn ? tai gà của em cũng muốn học hỏi nhiều.
Cảm ơn bác nhiều!



Nếu thiếu dải cao, thì khi nối tầng bác nên ghép song tụ nối tầng với một em tụ hỗ trợ dải cao, bác có thể xem nó ở mục đồng nát sáng chủ nhật để biết hình dáng loại tụ này, nó là mấy con tụ tròn tròn bằng nhựa, bên trong là Ag (ở board mạch PCM56 nhãn xanh em post ấy bác):
viewtopic.php?f=45&t=74222&start=11475
.
Trong mấy board CDP rã máy thì nó hay nằm ở phần xuất ra ngõ RCA.
.
Mạch đó xuất op-amp ? Bác muốn hay có lẽ nên sử dụng OPA 627 của BB, AD797 của analog device, mấy thánh đồng nát trên diễn đàn này có nhiều lắm, hoặc bác có thể mua của shop.
.
Em thì không sưu tầm mấy em này tại em thuộc nhóm linh kiện rời.
.
Còn như thế nào hay hơn ? Em nghĩ bác cứ thử các phương án rồi quyết định theo lỗ tai của mình, chứ không cá nhân nào dám cho ý kiến kiểu này đâu bác, cái nghiệp nghe còn lắm gian truân ...
.
Tụ xuất là 2uF, tầng sau của bác là bán dẫn hay đèn ?
.
Hôm qua mạch bác là solid, sao hôm nay biến thành đèn rồi @.@ ? Bác wait em xem mạch một lát !!!
.
Em nghĩ như thế này: về cơ bản, mạch của bác đủ gain, mấy mạch kiểu này tiếng mỏng, do đó có phải khi nghe bác cảm thấy nó "thiếu thiếu" cái gì đó ? Tăng volume lên thì lại bể tiếng ?
.
Nếu nó thật sự không đủ gain, bác cần lắp thêm preamp, hoặc bác tăng giá trị Ri/v lên thử xem.



Bác ơi xem lại hộ e 2 file buffer không mở được.e gửi cho bên làm mạch in họ cũng kêu không mở được ạ.



Cụ nên học cách ủi mạch, vì như thế có điều kiện thử nhiều loại khác nhau, chứ hơi tý đặt mạch thì hơi bị tốn kém



vâng e cũng đang tính vậy.cơ mà mua mấy cái đồ để làm ở quể e ít quá với lại cái khoản khoan lỗ e sợ run tay không khoan được



Cụ mrdungjk lục lại khoảng hơn chục trang trước bác Ghost có đưa link download phần mềm orcad PCB free á ! Cụ install rồi mở thử xem như thế nào ...



Vâng để em thử tìm ạ.Nếu không được bác cho em xin mạch buff của bác nhé em làm gấp để kịp chơi tý tết cho nó có không khí ạ



@ cụ tanbien
Mấy hôm nay em bị mấy bóng fu13 hành nên cũng ít oline, đến nay vẫn chưa xong
Để em đoán tình hình CDP của bác nhé, bác thích màn trình diễn của em nó, nhưng bác lại bức xúc phần hệ thống đọc của nó ? Như vậy thì bác muốn cm108 như là phần đọc tín hiệu ? Hành động nào bác !

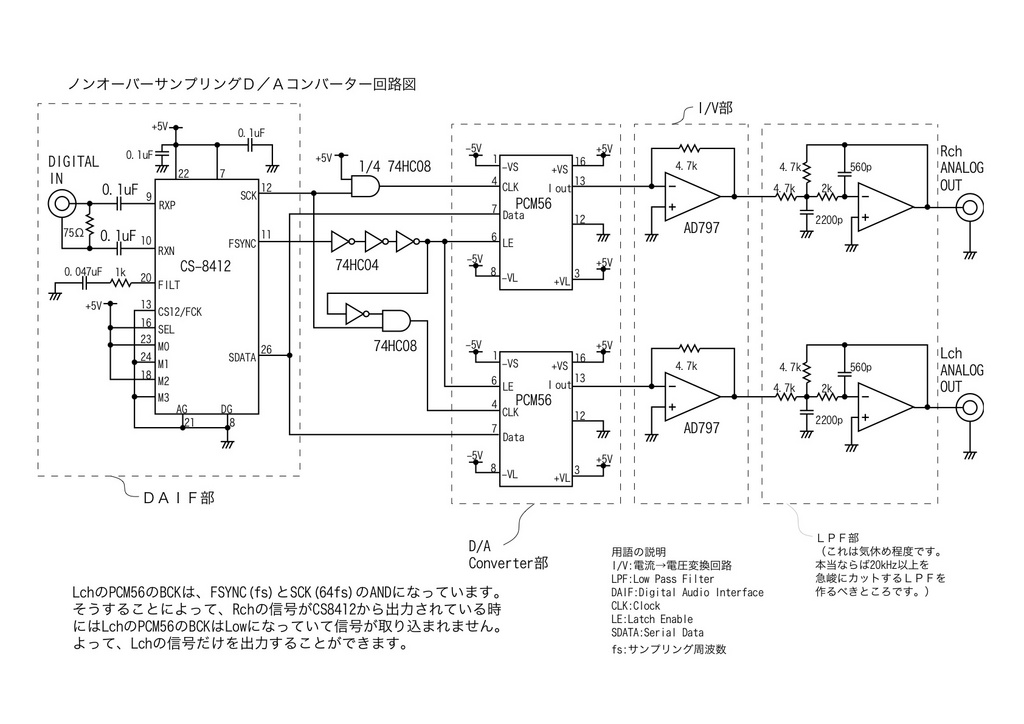

Board cdp của bác không dùng 2 em pcm56 phân left right riêng biệt, mà dùng 2 pcm56 với nhiệm vụ "úp thìa" tăng dòng Iout và phân left right riêng qua data bằng IC digital filter ?
Bác dò mạch xem phía trước hai con pcm56 là con digital filter gì (thường là cxd1088 hay npc sm58xx) thì bác cấp I2S stream cho con đó, bác làm như sau:
.
Cách li em nó với con dsp bằng cách nhấc các chân data in, sck in (bck in), lrck in và mute ra khỏi mạch. Cấp data, sck, lrck vào các chân tương ứng bác vừa xã ra, đừng cố cấp mclk cho nó bác sẽ nghe tiếng rít do sai lệch xung tín hiệu. Chân mute của con digital filter bình thuờng thì nối với 5v, nhưng khi nhấc ra khỏi mạch thì bác nối mute về mass. Sau đó bác nối mass của module cm108 về mass của con IC digital filter.
.
Sau đó thì ... ghim dây usb, ghim nguồn, set up chút ít rồi nghe nhạc thôi bác.
.
Vài trường hợp phần mute không do digital filter quản lí (không có pin mute) mà do dsp quản lí, trường hợp này bác cũng làm tương tự bước trên. Thêm nữa sck in và sck out có thế là một pin duy nhất, bác không cần nhấc chân sck cũng được, tuy nhiên kĩ tính thì bác có thể cắt mạch nối dây để cách li ic filter với dsp. Chúc bâc sớm thành công nhé !!!



Chào bác xbackarowana
Em rất cảm ơn bác đã quan tâm trả lời em nhanh nhất trong sự mong đợi Bác đã hướng dẫn rất cặn kẽ nhưng dự án em đang bị treo do chưa có CM108 không biết bác nào có sẵn hoặc đang chuẩn bị mua cho em ké một con với
CDP của em dùng 2 em PCM56 phân left right riêng biệt Bo mạch em dò mạch không chuyên lắm nhưng đường đi em nó như thế này Bo DIGITAL chaỵ 2 con SM5804D+CXD1125 tiếp đến TC74HCU04P+"2601*4"+"PCM56*2"+"NE5532P*4" Nhờ bác xem lại dùm
Bác xbackarowana ơi bác chấm đúng huyệt em rồi "Mấy hôm nay em bị mấy bóng fu13 hành " Em đang dùng 4 bóng 2E22 thich "4 cái núm" chất âm thì theo như ý của bác "quyết định theo lỗ tai của mình" ý của em cũng như bác "nghe là phụ, hàn là chính" thì mới thõa mãn theo ý ta
Nếu không có gì trở ngại bác cho em ngắm dự án FU13 của bác với CẢM ƠN



tình hình là hôm nay lấy mạch pcb về gỡ hết linh kiện ra hàn lại mà nó vẫn không hết sôi các bác ạ.Buồn quá tối nay em thử tách nguồn riêng cho usb xem em nó còn sôi không nếu vẫn bị chắc em buông tay quá quất cặp pcb của minh thanh cho lành vây hix.Không hiểu sao cứ đầu bài hát với cuối bài là nghe rõ mới kỳ.Nhân tiện các bác cho em hỏi các tách nguồn rời cho usb với ạ.
1.em thấy trên mạch pow của tda có đường +5v không biết câu luôn nguồn đó nuôi usb có được không ạ hay phải đi nguồn riêng
2.cách câu nguồn riêng em chưa rõ lắm có phải bây giờ mình phải cắt đôi sợi cáp máy in xong nối lại 2 sợi data còn 2 sợi phía nối với cpu thì gắn trở với led? đầu còn lại thì nối với nguôn 5v phải không ạ
Bác nào giúp em vụ này với



Em thấy bên trên có bác nói tình trạng y như của cụ mà chưa tìm dc hướng giải quyết. Nếu cụ thích thay nguồn cho usb thì có thể thử nhưg nếu dùng chung e sợ nó nhiễu sang nhau. Còn cách đấu thì đúg rồi, thực ra cụ chỉ xé vỏ bọc, bên trog có 4 cọng, trong đó có 1 đen 1 đỏ, cụ cắt đôi 2 sợi này thôi, rồi đấu nguồn rời vào xem sao. Phía cpu có thể makeno chứ chả cần led làm gì, 5V thì cũng chả cần trở hạn dòng luôn
Tiếc là cụ ở xa e quá, nếu ko e mag nguồn salas của e sang để thay nguồn cho cụ xem có hết sôi ko...nguồn salas thì nổi tiếng vì sạch rồi



Bác kiểm tra thật kỹ vỏ máy bạn có chạm vào vỏ ampli, rề hay vỏ dac của bạn không (hoặc đấu chung mass ac) nó tạo thành loop mách Máy tính- Dac-Ampli-Máy tính, em bị dính như vậy ù như máy bay tách ra hết liền.



Cụ mrdungjk xử lý mass thật kĩ theo bác anhbatin xem, mà bác anhbatin có thể cho một bài viết thật chi tiết và cụ thể không ạ ? Em nghĩ nhiều bác quan tâm vấn đề này.
.................................................................................................
@ cụ tanbien
Amp của em vẫn đang là những linh kiện rời rạc, đã lắp lên rồi nhưng chưa kết nối lại với nhau do thiếu linh kiện quan trọng: IT, tình hình là 27 âm lịch người nhà mới bay và đem về T.T. Thêm nữa tính toán sơ bộ em bị thiếu gain khoảng x3 ở mức volume 12h. Amp hoạt động là em show clip ngay ạ ^^
Con sm5804 là IC digital filter đó bác, bác search datasheet của nó và tập trung xoáy vào các pin như em trình bày ở trên là ok đấy bác.



Bác ơi em có vỏ máy gì đâu chỉ là em để 2 bo pow vs TDA trên mặt bàn rồi cho chạy thôi ạ.Còn amply thì em để dưới đất máy laptop thì em để ở mặt bàn bên cạnh không dính gì tới nhau em đã nối thử gnd của mạch TDA với đất nhưng cũng vẫn vậy.Giờ em nghĩ chỉ do mấy nguyên nhân này
1.Mạch pow với TDA của bác reghost hình như thông với mass AC(em không có kiến thức gì chỉ phán đoán vậy thôi)
2.Một số linh kiện có vấn đề
3.Em chưa tách nguồn riêng cho USB vì em nghĩ mấy bác trên topic cũng không tách mà chỉ nhiễu nho thôi+chưa rõ cách tách nguồn riêng lăm nên em chưa làm
Cám ơn bác đã quan tâm bác bị rồi mong chỉ rõ hơn để ae đi sau xử lý được ạ



Bác ơi mạch Pow với TDA em đặt làm theo file gerbe của bác Reghost em chỉ nối GND của mạch pow sang mạch TDA thôi chứ em có biết làm gì nữa đâu vì trên mạch bác ấy vẽ sẵn hết rồi.Em đã thử gắn trở các đường tín hiệu để xa các thiết bị mỗi thử 1 nơi nối đất hết rồi mà nó vẫn vậy hix
