CD-PC transport USB+ CM108 +TDA1541+Tube

Discussion in 'Thiết bị số' started by giahuy, 1/11/13.

  1. tienoceo

    tienoceo Advanced Member

    Joined:
    30/5/12
    Messages:
    94
    Likes Received:
    7
    Location:
    an giang
    Tối hôm qua mình kết hợp bộ này với ampli đèn El 34 kit nhật,với loa realistic mach two mấy thứ này rất rẻ mà âm thanh sao quá tuyệt vời.Công nhận bộ này của bác giahuy ghép với đèn sao lại quá hay như vậy.

  2. giahuy

    giahuy Shop

    Joined:
    25/5/11
    Messages:
    701
    Likes Received:
    4.366
    Chúc mừng bác , nhìn mạch của bác , bác cần làm thêm các bước sau để nghe tách bạch và tơi nhuyễn :
    1. Bác coi lại dây nối USB , bác thủ dùng dây nối cắm thẳng từ cổng USB sau máy vào cổng USB của CM108 ,hoặc dùng dây có 2 ruột xoắn , bên ngoài có bọc giáp chống nhiễu loại tốt hàn vào jack cắm USB trên máy tính rồi nối 2 mass của máy tính và của CM108 với nhau ,theo kinh nghiệm của em sợi dây USB cũng khá quan trọng
    2. trên mạch TDA1541 2 tụ cuối của 2 kênh (bác xem lại sơ đồ bên topic Creative...) bác tăng trị số lên 1mF - 2mF ( dùng tụ loại tốt wima chẵng hạn)
    3. Cặp tụ xuất âm bác dùng trị số bao nhiêu ? và dùng tụ hãng nào : tốt nhất là tụ dầu Nga cỡ 2 mF kẹp // với tụ 0.1 mF vitamin hay K40 của Nga , tơi nhuyễn tách bạch thì cặp tụ xuất âm là rất quan trọng
    về Mod nguồn thì cách mod em đã post , tuy nhiên em đang dùng oscilloscope nghiên cứu để làm bộ nguồn nào nhiễu ít nhất và công bố cho các bác sau , còn mod clock thì em cũng đã có hướng làm rồi sẽ báo cho các bác biết kết quả sau
    4, à quên tiếng xì xì cũng có thể do nhiễu từ thạch anh , bác dựng đứng thạch anh trên mạch CM108 lên cho nó cách xa CM108 hoặc kiếm 1ống sắt đổ keo vô nhốt nó luôn
    rồi hàn vỏ ống sắt xuống mass để triệt nhiểu luôn

  3. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    108
    Location:
    Hà Tĩnh - Nghệ An
    Bác nên tách hẳn phần USB + TDA + tube khỏi CPU. Nếu nằm trong cùng chasiss thì bác nên làm vách Kim koại để ngăn cách phần đó, sẽ giảm nhiễu đi rất nhiều, tiếng xì xì sẽ giảm hẳn đó.
    Giảm ù bác nối chân đốt tim đèn với mass bằng cặp trở từ 47-100ohm, nếu như là đốt AC.

    Hồi em làm Soundcard+TDA+tube, ban đầu nhét cả vào trong cái vỏ máy tính, rất nhiễu, sau đó em đưa TĐA+tube ra ngoài, nó hết nhiễu. Vậy mới thấy cái CPU nó tạo ra xung với sóng ghê gớm như thế nào.
    Tốt nhất, dự án này, bác cắm USB vào cái Lap, vừa gọn, vừa sang, vừa ko ồn ào như mấy cái quạt gió máy bàn.

    p/s: Mặc dù chân số 43 đã bị nhổ lên, hàn lại thì đế hàn cũng bong ra luôn, vậy giờ chân số 43 đang treo lơ lửng giữa không trung, nhưng em cắm vào, thử nghe nhạc qua đường out phone của cái USB sound, thấy vẫn hát, cơ mà cái loại USB này sao cho âm thanh méo và tiếng tệ đến vậy nhỉ? :twisted:
    Hy vọng là USB trích lấy I2S ko bị làm sao

  4. giahuy

    giahuy Shop

    Joined:
    25/5/11
    Messages:
    701
    Likes Received:
    4.366
    Bác rock cứ yên tâm đi chân 43 là chân in put không dùng thì thôi không sao cả
    dĩ nhiên bác nghe bằng phone dở ẹc vì con DAC trong CM 108 là Dac cùi , thêm vào đó dàn tụ xuất âm trong cái usb là loại tụ dán tập cận bình nên mới có giá 120,000/cái chứ Bác
    Mình chỉ khai thác I2S thôi (phần digital của con chip CM108) còn DAC TDA 1541 là DAC vô địch rồi nên câu I2S ra TDA 1541 bác sẽ thấy ngạc nhiên vô cùng

  5. dnh

    dnh Advanced Member

    Joined:
    17/10/13
    Messages:
    235
    Likes Received:
    34
    Location:
    Hải phòng-TP.HCM
    Ôi mới trong vòng gần ngày mà được bao nhiêu bác quan tâm hướng dẫn, cám ơn các bác thật nhiều. Do em chỉ rảnh được vào cuối tuần nên khi đó mới lọ mọ được, em sẽ hoàn thiện dần theo như các bác đã chỉ giáo. Mấy bo mạch này và TDA1541, đèn 6DJ8 em mua của shop minhthanh (1541 là hàng rã máy các bác ạ), em mua thêm nhiều thứ linh tinh nữa nên không biết so sánh với CDP Sony 750 thế nào cả bác Kidrockx ạ, bác thử liên hệ với shopminhthanh xem, bác ấy đang có cả S1 1 vương miện nữa đấy và ship hàng đi khắp nơi mà.

    @bác giahuy, rất cám ơn bác đã hướng dẫn rất chi tiết:
    1- Dây USB hiện em đang lấy từ trên main, dây này là dây USB em tháo trong máy bộ Dell bác ạ, em sẽ chọn dây tốt hơn và lấy từ cổng USB sau máy theo hướng dẫn của bác và so sánh xem sao.
    2- Mạch TDA1541 trên bo này đã thiết kế sẵn trị số: mấy tụ cuối của 2 kênh đều là 22uF, em đang dùng tụ ELNA Duorex bác ạ. (Trên bo mạch này chỉ có 3 loại tụ bác ạ: 470pF, 100nF và 22uF).
    3- Cặp tụ xuất âm em đang dùng tụ Aerovox 2uF, để cuối tuần em sẽ kẹp thêm tụ 0,1uF như bác hướng dẫn và sẽ báo cáo các bác thêm.
    4- Em sẽ dựng đứng thạch anh lên, còn việc nhốt vô ống sắt em chờ khi nào bác hướng dẫn em sẽ ...mod nó luôn.

    @ bác rock0em_h_x:
    Tất cả mọi thứ hiện nay của em kể cả biến áp, CD em đã tính toán cho vừa gọn trong 1 chassic kích thước tiêu chuẩn (43x34),main của em là loại ITX không quạt, ổ cứng em dùng SSD nên bộ của em không có gì quay cả (trừ CD), nguồn thì em dùng acquy 12V hoặc adaptor 12V rời, màn hình em lấy LCD của laptop dán thêm cảm ứng như của bác giahuy rồi gắn lên chassic bằng khớp. Tuy nhiên em sẽ thử nếu sau khi đi mass chuẩn, cách ly tốt mà vẫn nhiễu thì em sẽ cho bọn chúng ...cách ly luôn.

    Một lần nữa rất cám ơn các bác!

  6. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    108
    Location:
    Hà Tĩnh - Nghệ An
    Wa, vậy em yên tâm rồi. Em thấy thi công cái này khổ sở nhất, khổ sở hơn nhiều so với em hàn trên card creative ngày xưa. Cái creative tuy cũng nhỏ nhưng mà cái bo của nó thì tuyệt vời, hàn ko bao giờ bi bong mối hàn, làm thoải mái. Còn cái con USB này như đồ hàng mã, đụng 1 tý rớt cả đống. Em chỉ quen thi công với mấy cái chân đèn thôi, giờ chơi bán dẫn, mắt em toét hết cả. Dù có kính lúp nhưng với cái cặp kính -3.5 của mình, nó loạn xị hết, càng khó nhìn hơn, bực quá em hàn tay bo :lol:
    Giờ đang chờ đến cuối tuần, về nhà để đấu nối, ở ngoài này chỉ nằm vắt chân nghe các sản phẩm, thành phẩm dở dang đang lưu kho ở nhà hết! :p


    Bác dnh có thể show cho em 2 món trên được ko?
    1) Cái dây USB: Bác cho em nghía xem của bác như nào? Em tính lựa chọn chất liệu phù hợp để mod 1 đoạn dây USB tầm 50cm, vì em đi mua dây ngoài các quán IT, nó chỉ có loại dây dài tận 1.5m, quá rườm rà gây tổn hao, với lại với giá tiền 30K thì chắc là chất lượng cũng ko đc tốt.
    Các bác cho em hỏi, dùng dây tín hiệu có mod tốt cho dây cáp USB này đc ko nhể?

    2) Cái món LCD của laptop để dán vào hệ thống, như màn hình. Em cũng đang tính kiếm cái màn hình nào be bé, tháo ra từ ... một cái gì đó, làm màn hình hiển thị cho PS1, mà nghĩ chưa ra. Bác sâu lên em ngắm với!

  7. tuanhung1433

    tuanhung1433 Advanced Member

    Joined:
    15/2/08
    Messages:
    641
    Likes Received:
    7
    @ bác zốc: hàn thoải con gà mái đê USB này trong SG thiếu zề hư thì mua lấy độ chục con dự phòng :mrgreen:

  8. dnh

    dnh Advanced Member

    Joined:
    17/10/13
    Messages:
    235
    Likes Received:
    34
    Location:
    Hải phòng-TP.HCM
    Do đang đi công tác nên không thể show cho bác Rock được nhưng có thể mô tả:

    1- Dây USB: ra chợ vi tính cũ kiếm sợi dây trong máy bộ xịn tháo ra, chính là sợi dây nối từ main ra các cổng USB phía trước máy, chọn loại thật mềm, bọc nhiễu tốt, nhưng nếu bác tách rời PC và CM108+TDA1541+Tube thì lại không dùng được. Khi đó bác kiếm cọng dây máy in HP xịn dùng cũng tạm ổn. Ngoài ra thì dây NuForce Impulse USB Cable for Digital Audio (0,5 m) giá 349k, loại 1m giá 439k bán tại http://www.loa.com.vn cũng là một lựa chọn tốt.

    2- LCD mình tận dụng của một máy xách tay Sony (cực mỏng), mua bộ bo cao áp + giải mã + cáp nữa thế là OK. Bác cứ hỏi cụ G: "độ LCD laptop" là ra 1 đống ngay.

  9. Z600

    Z600 Advanced Member

    Joined:
    25/2/13
    Messages:
    583
    Likes Received:
    5
    đánh dấu phát
    chủ đền ày hay quá
    làm em lại ngứa nghề roài

  10. duclh82

    duclh82 Advanced Member

    Joined:
    9/11/12
    Messages:
    56
    Likes Received:
    0
    chào bác dnh , em có PCB mach TUBE, mạch TDA 1541 roi nhưng không biết ráp linh kiện như thế nào, bác có thể cho em sơ đồ nguyên lí của hai mạch này được không,em cám ơn bac nhiều

  11. dnh

    dnh Advanced Member

    Joined:
    17/10/13
    Messages:
    235
    Likes Received:
    34
    Location:
    Hải phòng-TP.HCM

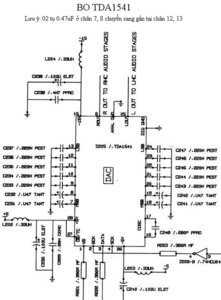

    Sơ đồ này bác giahuy đã post lên ở topic "DIY Nguồn phát máy tính kết hợp Creative + TDA1541+ Tube" rồi mà, bác tham khảo thêm ở đó:



    còn bo em mua của shop minhthanh có ghi sẵn trị số trên đó rồi nên em cứ thế mà hàn linh kiện thôi!


    Attached Files:

  12. dnh

    dnh Advanced Member

    Joined:
    17/10/13
    Messages:
    235
    Likes Received:
    34
    Location:
    Hải phòng-TP.HCM
    Bác giahuy có thể cho em xin địa chỉ mua bóng Tube Nga, tụ dầu Nga và điện trở Mỹ 1% được không ạ (em tính mua cặp bóng 6H23 để thay đổi với cặp 6DJ8 xem sao, tụ dầu 0,1 uF để kẹp thêm với tụ 2uF)? Em đi kiếm nhiều rồi nhưng toàn trở sai số 3% hoặc 5% (DALE) thôi bác ạ. Thanks bác!

  13. nguyenvuquekhatvong

    nguyenvuquekhatvong Advanced Member

    Joined:
    31/3/11
    Messages:
    68
    Likes Received:
    0
    Location:
    Nam Định
    Xin báo cáo các bác thành quả của mấy tháng theo dự án này của em. Kết quả quá hay, bass lực chắc,gọn,trung thì em cảm nhận chưa ngọt lắm ,treble tách bạch. Có lẽ em còn phải điều chỉnh tụ xuất âm một tý nữa. Xin chân thành cảm ơn bác giahuy vì những sự hướng dẫn tận tình và ý tưởng rất hay của bác.
    Các mòn đồ của em bao gồm:
    - Bo nguồn +-5V và +-15V, bo TDA1541, bo đèn 6DJ8: mua ở shop minhthanh
    - bo nguồn cho đèn tự chế, có chiết áp chỉnh cao áp cho đèn 6DJ8
    - biến áp nguồn cho đèn và biến áp cấp nguồn +-5V và +-15V cho TDA1541 được quấn riêng
    - các nguồn cao áp, +-5V và +-15V đều có cho qua cuộn choke
    - Nguồn cấp cho USB converter I2S cấp riêng
    - Bộ USB converter I2S em đặt ngay dưới sát bo TDA1541
    Các tín hiệu:
    - Input USB
    - Output: 2 RCA, 1 tai nghe, 1 cổng SPDIF, 1 cổng OPTICAL
    Em show mấy hình các bác xem nhé:



    Các bác cho em hỏi tụ xuất âm em kẹp // 1 tụ ROE màu xanh giá trị 3,3uF và 1 tụ BIANCHI 0,22uF có hợp lý không, em đang định kẹp thêm con 0,1uF nữa ( tụ xanh ROE em nghĩ tiếng khô và cứng và tổng giá trị của tụ em sợ hơi lớn nên tiếng trung không ngọt lắm) nhờ các bác tư vấn.


    Attached Files:

  14. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Bác đang dùng ECC88 loại nào vậy :D

  15. giahuy

    giahuy Shop

    Joined:
    25/5/11
    Messages:
    701
    Likes Received:
    4.366
    Bóng Nga bác lên shop Đà nẵng Tube trên VNAV này , tụ , điện trở em toàn là ve chai nhật tảo nên cũng không biết chỗ nào chỉ chính xác cho bác được , mạch chỉ có vài con nên bác lên siêu thị Av cũng trên VNAV mà mua cho nó dễ nhé

  16. nguyenvuquekhatvong

    nguyenvuquekhatvong Advanced Member

    Joined:
    31/3/11
    Messages:
    68
    Likes Received:
    0
    Location:
    Nam Định
    Bác đang dùng ECC88 loại nào vậy :D[/quote]

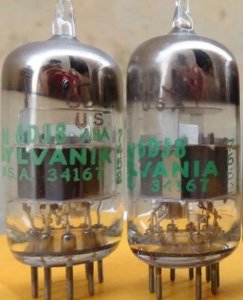

    Em dùng 6DJ8 của Sylvania


    Attached Files:

  17. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    108
    Location:
    Hà Tĩnh - Nghệ An
    Chúc mừng bác nhé!
    Chỗ màu xanh đó, em phán bậy nhé: Bác đang dùng SRPP ECC88, thiết kế ko đc rồ ma tíc cho lắm nên nó vậy đóa. Em đoáng tiếng nó còn khá cứng, khô, kém đi sự mềm mại và uyển chuyển, thiếu chút ngọt ngào, phải hem? Còn thiết kế dư lào cho rồ ma tíc với mạch SRPP buffer ECC88 thì em chịu :lol: . Nếu ko đúng, các bác chém em nhè nhẹ nhé :lol:

    Cái mạch buffer ECC88 theo bo đó, em lắp lên lắp xuống, theo một số mạch gọi là "kinh điển", rồi nâng cao áp, hạ cao áp, thay tụ tị, rồi tự nghĩ ra vài kiểu khác nữa để thử, rồi ... em nghỉ chơi với nó luôn. Chắc trình của em chỉ đến đó.

    Giờ em ko chơi SRPP nữa, em khuyếch đại 1 lần xuất anode, hạ trở kháng ra bằng xuất cathode, bóng đầu 6j52n, bóng sau chơi 12au7 phiến đen tuyền, nói chung là mềm mại, uyển chuyển và thấy ngọt ngào hơn.

    Dự án của em thì đã nháp thành công, hát hò inh tỏi, cuối tuần này quy hoạch lại cái hộp đựng, sắp xếp sao cho hợp lý và gọn tý.
    Bao nhiêu của cải gom góp được từ đồng nát: Tụ muse, Elna for audio, elna đỏ chót, em dự sẽ ... quất 1 canh bạc tất tay vào cái DAC USB này, để nghỉ chơi với mấy cái CDP cỏ cỏ nhà mình. Em nghèo, may mà có vài ý tưởng nguồn phát ngon bổ rẻ của bác giahuy đã chia sẻ với anh em như từ trước đến giờ, em cũng thấy sướng, vừa được DIY, vừa đủ xèng chơi, vừa đc thưởng thức ... hàng đẹp! :p

    ngoc moon likes this.
  18. nguyenvuquekhatvong

    nguyenvuquekhatvong Advanced Member

    Joined:
    31/3/11
    Messages:
    68
    Likes Received:
    0
    Location:
    Nam Định
    Cảm ơn sự chia sẻ của bác, em đã kẹp thêm 1 tụ 0,1uF và 1 tụ 47nF thì tiếng treble sáng hơn tách bạch hơn, tiếng trung rõ hơn, 3 dải tương đối đều. Nhưng đúng như sự cảm nhận của bác em cảm thấy tiếng vẫn khô cưng cứng thế nào ấy, không có sự mềm mại và uyển chuyển. Tuy rằng tổng thể trong thiết kế của bộ USB này em làm rất cẩn thận, từ nguồn cao áp, nguồn +-5;+-15, nguồn cho USB tách riêng nên em không phải năn tăn gì về phần này. Khi nghe thử thì tuyệt đối không có ù xì gì hết, tiếng thì tách bạch rõ ràng, mỗi tội hơi khô cứng. Do đó phần tín hiệu từ USB - I2S-TDA1541-Analog em nghĩ là OK, còn lại mỗi phần mạch buffer khuyếch đại khâu cuối cùng. Bác đã có sự trải nghiệm rồi thì có mạch buffer nào khả quan hơn cho em xin nhé.
    - Em cũng còn bóng 6H1П-BU và 6H2П, 6H23П em dự định sẽ thay thử xem thế nào. Nếu thay vào bo mạch này thì có cần phải điều chỉnh gì nhiều không, nhờ các bác có kinh nghiệm giúp em nhé.

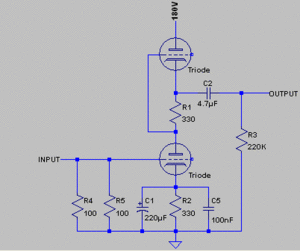

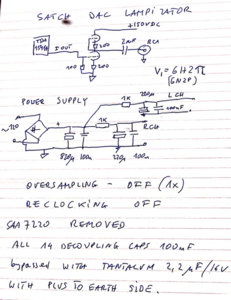

    - sơ đồ mạch buffer của em đây:


    Attached Files:

  19. giahuy

    giahuy Shop

    Joined:
    25/5/11
    Messages:
    701
    Likes Received:
    4.366
    Chà cái chuyện nghe cho tình cảm hơi bị khó à nghe , em chỉ nghĩ được cho các bác phần USB-I2S ngon bổ rẻ thôi , còn tới phần analog thì tùy thuộc vào tai nghe và túi tiền của mỗi người nữa em chỉ nói theo cảm nhận và thực tế của em làm thôi nhé
    1. Em theo trường phái càng đơn giản càng dễ hay , khi mạch đủ đơn giản chỉ cần tập trung vào chất lượng linh kiện mà thôi
    em vẫn sử dụng SPPR tuy nhiên , em dẹp luôn mấy cái tụ thoát cathode , vì tụ thoát cathode ảnh hưởng đến hồi tiếp âm , tụ cathod không tốt dễ nghe ùm ùm và tiếng mid không hay
    đèn em vẫn sử dụng đèn Nga 6H2P
    Tụ thì em sủ dụng tụ dầu Nga kẹp vitamin
    2. Về trị số tụ xuất âm , thì bác phải coi ngõ vào amply của mình tổng trở là bao nhiêu , nếu amply đèn , thì tụ 1-2 mF là OK nếu là amply bán dẫn thì tăng trị số lên 4,7-10 mF hay sử dụng xuất ra cathode như bác Rock , thường thường muốn tình cảm thì phải sử dụng amply đèn thôi méo một chút nó mới tình cảm , còn amply transitor thì em bỏ hết từ lâu vì làm cách nào cũng không tình cảm được
    3. Rồi còn chuyện loa nữa nếu mà các bác muốn tình cản thì chỉ có thể sử dụng loa DIY thôi , chứ làm một cặp loa có sẳn để cho nó tình cảm thì thật là khó
    theo em chủ đề làm sao nghe cho tình cảm hơn bàn đến vài năm cũng không bao giờ hết được các bác ạ

  20. dnh

    dnh Advanced Member

    Joined:
    17/10/13
    Messages:
    235
    Likes Received:
    34
    Location:
    Hải phòng-TP.HCM
    Cám ơn bác, để cuối tuần rảnh em sẽ đi mò tiếp!

  21. nguyenvuquekhatvong

    nguyenvuquekhatvong Advanced Member

    Joined:
    31/3/11
    Messages:
    68
    Likes Received:
    0
    Location:
    Nam Định
    Bác giahuy ạ, dự án này rất hay (chúng em chỉ bàn các vẫn đề khác thôi, bác đừng hiểu nhầm) phần xử lý tín hiệu số theo cách của bác, chúng em cảm thấy rất hiệu quả cả về phương diện lý thuyết và thực tiễn. Còn phần xủ lý tín hiệu analog lại là phần tách riêng bác ạ, vì có thể chúng em sử dụng mạch buffer chưa tối ưu, chưa phát huy hết được khả năng của phần phía trước đưa đến. Rất hy vọng sự chỉ giáo của các bác.
    Một lần nữa rất cảm ơn bác Giahuy, vì đã từ lâu chúng em tìm cách lấy tín hệu audio và sử dụng tài nguyên từ máy tính nhưng không có cách nào hiệu quả đến khi gặp được dự án của bác. Thank bác.

  22. tienoceo

    tienoceo Advanced Member

    Joined:
    30/5/12
    Messages:
    94
    Likes Received:
    7
    Location:
    an giang
    Hôm nay mình lọ mọ kiểm nghiệm dự án này bằng các kiểu lắp đặt như sau:
    1-Để cục usb pd 552 sát với tda 1541 cùng 1 thùng và dùng jack usb nối với PC
    2-Gắn trực tiếp cục usb pd 552 vào cổng usb phía sau máy tính,dùng dây teflon đồng mạ bạc loại 3 sợi nhỏ bện với nhau(mua tại shop dũng audio) nối tín hiệu tới thùng dac 1541-tube-dây dài khoảng 1,2 m.
    Sau khi nghe và so sánh,thật bất ngờ các bác ạ.Phương án 2 nghe hay hơn hẳn phương án 1,âm thanh mạnh mẽ ,tách bạch,nhất là tiếng bass thấy khác nhau ngay khi nghe.Mình không hiểu sao nó lại như vậy nhưng thấy nghe hay hơn nên post lên để các bác trải nghiệm và bàn luận.

  23. tienoceo

    tienoceo Advanced Member

    Joined:
    30/5/12
    Messages:
    94
    Likes Received:
    7
    Location:
    an giang
    Dự án này rất hay và theo phương án 2 thì mình thấy mình thích nghe nó hơn đầu cd nhiều,vì quả thực nó vượt hơn đàu cd nhiều lắm,càng nghe càng thấy cái hay của nó.Nó có 1 chất âm rất riêng mà đầu cd không thể có được.Càng nghe về khuya càng hấp dẫn,trong cái tĩnh lặng âm thanh vô cùng trong trẻo vang lên.thật tuyệt vời.Cám ơn bác giahuy nhiều lắm.

  24. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    108
    Location:
    Hà Tĩnh - Nghệ An

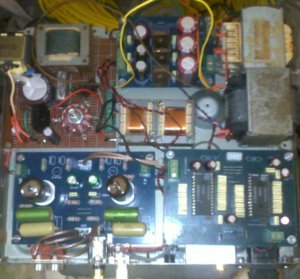

    Cuối tuần, em hoàn thiện dự án USB + TDA + tube của em, đóng cũi đóng chuồng cho nó, nhặt nhạnh hết vốn liếng đồng nát + đồ đi xin xỏ về, em lên khoe các bác cho nóng. Tính em hay khoe của, các bác xem và ngó chút cho vui :lol:

    Tổng thể: Em rã cái amply Tecnich Nhựt bãi để lấy cũi làm chuồng, em ghét nhất cái món làm chassis mừ, Nhìn trên nhìn xuống, rất chi là ... đông đúc lúc nhúc :lol:
    [​IMG]


    Tiếp theo là phần nguồn cho TDA1541 và nguồn +5V cho USB: Sốt ky điôt một bầy lúc nhúc, ELNA đỏ với Nichicon xanh, và em khoái nhất là 4 con ELNA for audio căng đét mà em xin của cô em đồng nát xấu người xấu nết (mụ đó đòi 5K/1 con, em bảo tui mua của bà bao nhiêu sắt rồi, giờ mấy con này còn dám lấy tiền à, mụ nguýt dài: đem mỏ hàn ra mà nhổ - tui ... biếu đó :evil: - May mà mụ ấy ko biết đường lên các shop vnav, chứ ko thì ... em bay cái đầu rồi :lol: )
    [​IMG]

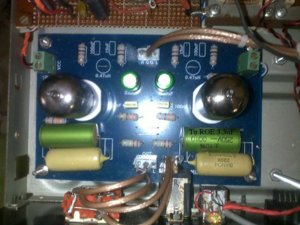

    Tiếp nữa là TDA với USB, em gom hết mấy con Nichicon mụ sề xanh lá, nhân tiện nhổ đc của lần mang mỏ hàn ra xin ELNA - lại đồng nát nữa. Bên cạnh đó là 2 con tụ dầu lọc nguồn cao áp cho phần tube buffer - cái này xin của cụ niubai (hết xin đồng nát đến xin anh em ko hà)
    [​IMG]


    Giờ là đến phần đèn đóm: Biến áp nguồn quấn dùng cho rề mà rắp rề xong nghe dở ẹc, em bỏ xó, giờ lôi ra. Đồng nát cân ký đc cục choke họ tập, con anh bành. Em cứ khoái nắn đèn với lại biến áp có CT và cuộn 5V nên quất ngay con đèn nắn 5Y3 vào cho nó gớm :lol:. Mà đã đèn nắn thì chơi luôn sau đó tụ dầu made in cờ ria .... mua ngoài chợ Vinh. Lại của tận dụng và đồng nát nữa
    [​IMG]

    Buffer đèn: Khi xưa, em chơi với SRPP ECC88 mà loay hoay mãi với cái sự mềm mại và nhạc tính - mà xoay ko ra, giờ em bỏ tiệt SRPP (như em đã nói ở trên - chắc do trình em chỉ đến đó, chứ em ko có nói SRPP ko hay à nha). Giờ em chơi kiểu 2 tầng khuyếch đại. Tầng đầu dùng đang thử với 6c3p-dr xuất anode trực tiếp sang 12au7 xuất cathode để hạ trở kháng ra, tăng dòng. Em đang rất hài lòng với âm thanh của buffer đèn kiểu này. Cám ơn bác Lotomo và đằng sau đó là bác maidanhan đã giúp em có đc phần mở đầu bằng 6c3p-dr. Em là em khoái mấy cái bóng hộ dẫn cao dư lày. Các phần em ủi riêng từng mạch in, sau này ngứa ngáy thử nghiệm bóng khác, em chỉ việc ... ủi cái khác, hàn rồi lắp vào, tha hồ ... thay đổi chất âm.
    [​IMG]

    Kính các bác, các bác lượng thứ, tính em hay khoe đồ ... đồng nát, làm xong dự án này, em sướng quá nên giờ ko ngủ đc, lên khoe ỏm củ tỏi thế này đây!

  25. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    108
    Location:
    Hà Tĩnh - Nghệ An
    Và đây là hiện trường test, cân chỉnh tầng buffer cho đúng với tính toán, đằng sau nó là 2 hung thần G811, chỉ chực ... ném con người ta vào lò lửa. :lol:
    [​IMG]


    Và cuối cùng là đóng nắp cũi lại. Test thôi. Làm khổ chị Eva Cassidy với anh Quang Lê hát đi hát lại mấy bài tủ.
    [​IMG]

    Kết luận 1: CDP gấu em ko có, nhưng xét về góc độ cao - to - đen - hôi, cái cũi này của em cũng ko thua mấy CDP gấu kia là mấy: Dài 43cm, cao 20cm, nặng gần 20kg :lol:
    Kết luận 2: Như em đã nói trên, CDP gấu em hổng có, em toàn chơi với mấy CDP cỏ cỏ, cũng có mod miếc đủ kiểu, cũng có cải thiện chút ít, và giờ thì em chơi với ... bác Giahuy thôi. Chân thành cám ơn bác Giahuy và các bác đã tặng bản vẽ, tặng mạch, tặng đồ cho em. :D

    p/s: Gửi các bác đang âm mưu hay dự tính làm cái này: Làm cái này ... rẻ rề à, nhưng những gì nó mang lại, sẽ làm các bác trên cả hài lòng đó!
