CD-PC transport USB+ CM108 +TDA1541+Tube

Bác cho em xin sđt để em liên hệ mua cho chắc với ạ.Mà như hình bác bảo em không hiểu lắm có phải mình cấp điện như sơ đồ xong đo dòng 2 con giống nhau là được phải không ạ



(090) 977-4770 Uy vnav

Cơ mà e nghĩ cụ cứ lắp cái kia đi, chơi mát be thì chờ thử xem buffer có ngon k đã. Kẻo lại phí tiền
Cái Ampe kế chính là đồng hồ của cụ, đấu đúg chân theo sơ đồ là ok. Nó sẽ cho ra Idss, cụ đô cả 4 con rồi xem cặp nào giống nhau thì lấy thôi. Trường hợp nó mỗi phương 1 nẻo thì cụ tính trung bình là xong



Vâng để em ráp tạm mấy con kia nghe thử coi sao rồi mua cũng đươc cám ơn bác



Của em tới đây cũng tàm tạm.



Bác ơi cho e hỏi mấy con tụ bypass bác dùng tụ gì đấy ạ.e cũng đang chờ kiếm mấy con tụ xuấtâm nữa là đóng thùng



Bác ơi cho e hỏi mấy con tụ bypass bác dùng tụ gì đấy ạ.e cũng đang chờ kiếm mấy con tụ xuấtâm nữa là đóng thùng [/quote]
Vima .1 đồng nát ạ.



Vima .1 đồng nát ạ.[/quote]
đợt tới rảnh em cũng phải thay mấy con wm cho nó đẹp thích màu của nó hơn ero .Cám ơn bác

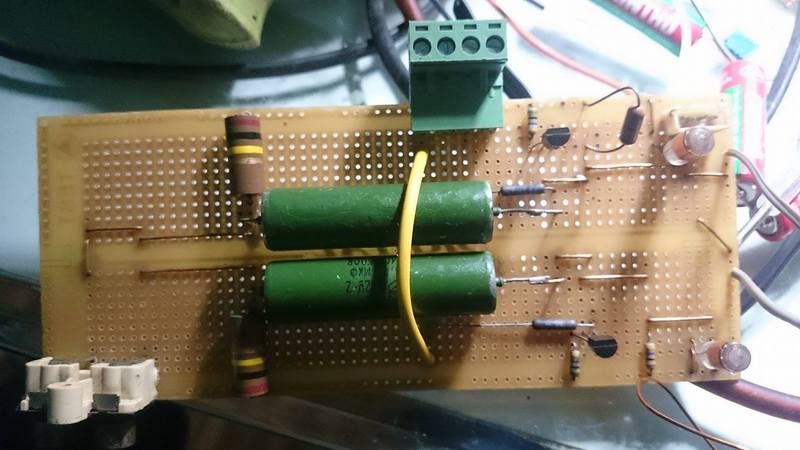

bác the_womenizer ơi các bác ơi cho em hỏi mạch buff tý em đang lắp theo sơ đồ của bác reghost cơ mà có mấy chỗ phân vân mong các bác chỉ giáo ạ
1.Con tụ trong mạnh 0.001uf em kiếm được con tụ 102 như này không biết dùng được không
2.em kiếm được con sk152 trong mạch của cái dàn cũ không biết có xài vô mạch này được không

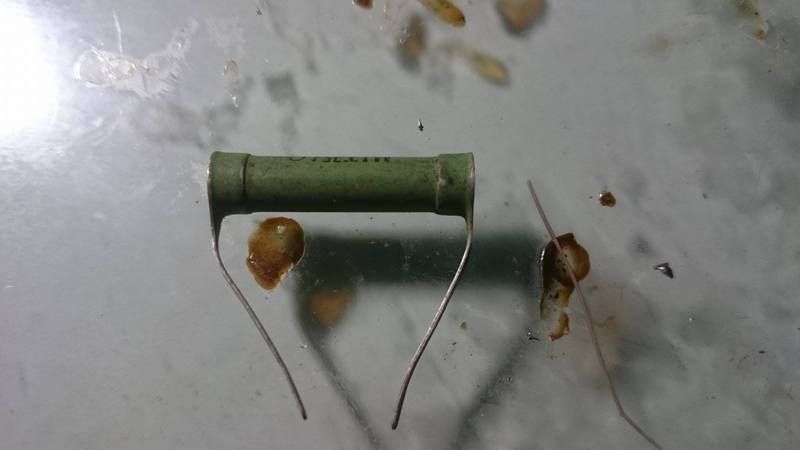

3.em thấy bác giahuy có bảo là dùng trở iv 68ohm với mach 1tda và 36ohm với mạch 2 tda em thấy trong sơ đồ nguyên lý không biết là con trở nào các bác chỉ giúp em được không ạ.Với lại em kiếm được con trở này không biết có dùng được không (trở 51ohm) các bác giúp em với ạ sắp xong rồi hix



1: Nếu e ko nhầm thì 102=1000pi=1n=0.001uF => thay vô tư vì mạch chạy áp nhỏ nữa khỏi lo bung tụ
2. E tra datasheet trên gg sk152 là diot schotky, cụ tính thay vào chỗ nào? Nếu là diot thì thay vào chỗ 4 con diot cầu thì ngon, chứ vị trí khác hơi phí
3. Về lý thuyết thì thay vô tư cụ ah, nhưg trở của cụ là loại côg suất e e là thay vô nó kêu ko hay. Trở IV để chuyển áp thành dòng, nếu mạch của cụ 1 tda thì tới 150ohm, nếu 2 Tda thì 33 đến 68 ohm...mà cụ muốn thử nhiều thì đóng luôn con biến trở 1k vô, vặn tới lui cho đến khi hợp tai thì nhổ ra đo giá trị và thay trở hịn sau



Vâng em lại cứ tưởng sk152 với 170 cùng 1 họ cám ơn bác nhiêu căn bản tải trả có con trở hịn nào mà mua thì trả biết mua ở đâu thôi để em làm con biến trở 2k còn dư cho vô vây rồi coi nó giá trị thế nào hix.



Con jfet này có Idss cỡ 10 mA nên cụ cứ tìm con jfet nào có Idss tương đương là ok, ngoài ra còn cần chú ý tới áp tối đa nữa, nhưng mạch của mình chơi toàn 24V nên ko ngại lắm. Còn nghe hay hay ko thì ...em ko dám phán



Sao e đo cả 4 con của e nó đều 19,2ma bác ạ hay là hang lởm nó vậy . Mà bác cho e hỏi về mạch nguồn tý với ạ.
E dùng biến áp 18 0 18. E đưa 2 chân 18 vào cầu diot. Rồi chia từ chân dương của tụ lọc ra 2 đường để ổn áp bằng lm317 . Chân âm của tụ lọc e để kệ nó. Mà nó không chịu chạy Vout nó cúa nhảy linh tinh chỉnh cái này nó mất cái kia.
Còn bỏ 1 chân 18 ra để chạy coi như nguồn không ct thì e không biết lấy điểm nào làm mass trung tâm bác chỉ e vụ này với vì luc chiều e thử thì mạch jfet nó có hót rồi cơ mà mạch nguồn chưa đúng nên nó cứ loẹt xoạt(taij vì lúc chiều e dùng nguồn 0 18 không có ct e lấy chân âm sau tụ lọc 0.1uf làm mass trung tâm nên chắc nó bị vây)



Nguồn của bác cần ra +-5 +15v đúng ko nhỉ?
Thế thì bác đấu 2 đầu 18 vào diot cầu, đường ra sẽ là +- 24, tụ lọc cho thằng này ít nhất 2 con, đấu +- vào nhau, chỗ này cụ nối điểm CT biến áp vào làm mass chung. Đường -24 bác nối vào đầu - còn lại của tụ lọc rồi nối vào 337, đường +24 thì nối + tụ rồi ra 317, mass lấy từ phần chung 2 tụ.
Trường hợp có 1 tụ lọc thì +24 nối + tụ, -24 nối - tụ, điểm CT biến áp làm mass luôn (cơ mà cái này chỉ test thôi)

Còn con 170 bác ra 20mA thì e nghĩ là do 170 nó có 3 đời, đời của bác có chữ V Idss nó tầm 20, còn đời BL thì tầm 10mA



Bác ơi của e cần 2 nguồn dương 12v ạ bác hướng dẫn e với



Thế thì đơn giản, bác câu thêm 1 dây nữa vào CT, như thế bác có 2 nguồn 0 18 0 18, kiếm thêm 1 con diot cầu nữa là ok



vâng em cũng làm như vậy mà bác nhưng mass em đang không biết lấy ở đâu.Lấy luôn chân 0v nối ra làm mass trung tâm hay là lấy từ sau chân diot cầu ạ



Khi bác nối 0-18VAC vào cầu, nó sẽ ra 0-24VDC ở chân - và + của diot, nối + - ra tụ, cực âm chính là mass luôn
Quên nếu bác ko lọc qua tụ mà cắm thẳng vào LM317 luôn thì bỏ qua tụ mà nối trực tiếp vào LM luôn



Mấy hôm nay em hý hoay cái mạch nguồn mà mãi không được hôm nay ức chế quá em ra mua pin về nối vào vẫn vậy.Nó cứ bị nổ loẹt xẹt cơ mà chủ yếu ở nhưng đoạn dải cao thôi.Lúc dừng nhạc không thấy bị với lúc dải trầm cũng thấy ít bị hơn em đã thử thay trở iv vẫn không được(Em đấu mạch jfet này vào đầu đĩa vì đợt trước đi củi con TDA giờ vẫn sợ chưa dám cho TDA vào thử)
2.EM thấy tiếng nó nhỏ hơn cả đấu trực tiếp CDP vào amp không biết có sai ở đâu không bác giúp em với mạch của em đây



Đến đây thì ngoài khả năngcủa e r. Cụ nào đi qua giúp cụ Dũng 1 tay,
Cơ mà nguồn bị thế cụ kiểm tra lại con 317 xem sao, nếu cần e gửi tặng cụ luôn 1 con để cụ thử
Còn buffer là mạch đệm giúp cân bằng trở kháng vào amp, (e hiểu nôm na là tín hiệu nhỏ, trở kháng cỡ vài chục k, sau khi qua buffer thì nó nâng tín hiệu lên, giảm trở kháng ==> cho vào amp dễ ăn ý vs nhau). Do Cd của cụ đạt chuẩn rồi nên e nghĩ buffer này sẽ ko có tác dụng vs nó => cụ nghe bị bé hơn hoặc ji ji đó



Để mai em liều chết cắm tda vào xem sao vậy . Nếu không được nữa thì đành ngồi hóng xem có cao thủ nào đi qua chỉ cho thôi hix.Cám ơn bác rất nhiều lm317 chỗ em cũng bán bác ạ mạch nguồn thì sẵn làm lại rồi cũng được thôi chỉ có mạch buff là mệt



Thế là lần trước cụ đi luôn 1 em TDA rồi ah? Hic hic, chơi quả này tốn kém phết đấy. Mấy con TDA khó chết lắm, cụ nhớ đo đúng điện áp 5V ở chân cấp nguồn cho nó, xong xuôi tắt đi, chờ tụ xả hết điện (hoặc lấy kìm kẹp 2 chân tụ) hãy đóng vào ==> yên tâm 100%



bác mua usb có chip cm 108 và linh kiện để lắp ráp ở đâu đấy ạ. E cũng khoái diy cho vui và mở mang kiến thức ạ



Các Bác cho em hỏi dùng USB CM108 có lắp được với giải mã PCM56 không ạ ? hay nói cách khác là PCM56 có gao tiếp I2S không ạ ?



http://html.alldatasheet.com/html-pdf/5 ... PCM56.html

Em nghĩ là nó cùng hệ với TDA rồi cụ ah



Không cùng hệ.
Nhìn thì có vẻ giống giao tiếp I2S. Tuy nhiên vẫn có cách chuyển đổi.
