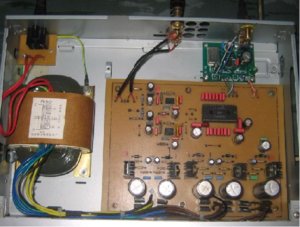

Cảm ơn Bác Toàn , em đã nhận hàng và ráp em ý vô TDA1541 chạy ngon lành , không ù , không xì , không bụp . Chất âm con này rất hay - theo gu nghe của em . Em đang dùng IV NE5532 của Ti .



Bộ này bác đầu tư hết bao nhiêu vậy. nhìn trông pro quá.



Dúng tinh thần diy luôn bác, gon gàng khoa hoc quá.



Cảm ơn bác toanmc, em cũng đã cho kêu dc đường spdif

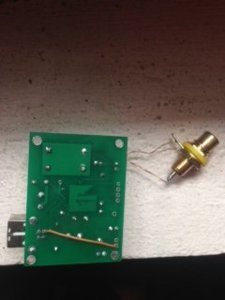

chưa có nguồn nên dùng luôn nguồn usb. Đầu tiên cắm vào cũng chẳng thấy máy tính nhận xong kiểm tra kỹ bằng ra chưa có nguồn nên phải nối thêm 1 dây từ nguồn usb vào đường +5V máy tính nhận ngay.
Tạm thời vẫn lấy đường spdif nghe với con dacend 2.

Nhà có con cdp sony 553 esd bị chết phần mạch điều khiển nó chạy chạy PCM53 không không biết có mod được để cấp i2s vào PCM53 không? Có bác nào biết hướng dẫn em với?



Bác Canhcn chụp hình em PCM53 và con digital filter lân cận em nghía phát ạh.

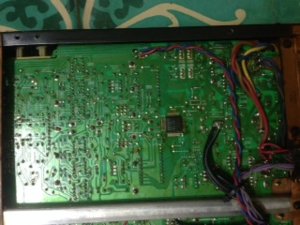

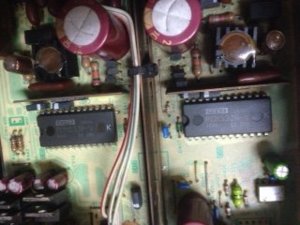

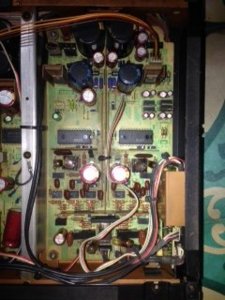

ảnh của phần digital sony 553esd đây ạ, nó dùng 2 con pcm53



Chỗ 4 con ghép thành 2 hàng có 8 tụ hoá liền kề là 4 con gì vậy cụ ? 16 bit parallel có phải xuất phát từ đó không ? Cụ có thể bắt đầu từ đó đấy, cơ hội thành công cao.



Sau một ngày chỉnh sửa lại con DAC cỏ , dùng 2 con TDA1541A đấu song song,R I/V 33 Ohm cho ra qua Pre đèn tự ráp theo machi Aikido (toàn đèn Nga cũ), đánh ra Amp VictorM2020. Nghe thấy "khác" trước. Bo CM108 này nghe hay đấy.Tôi vẫn đang nghiền ngẫm mod lại phần cứng của bo CM108 để chạy I2S dugf cho TDA1547 và PCM54. Nhờ các bác tư vấn giúp với ạ!

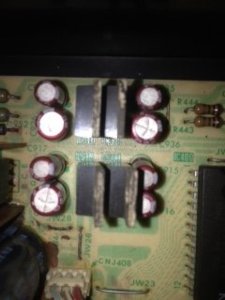

chỗ 4 con tụ này đúng ko bác, đây là ảnh tại vị trí đó bác giúp em với

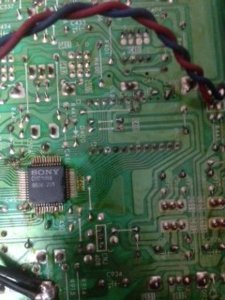

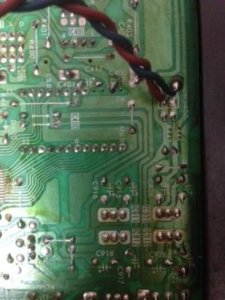

Chỗ con sony cxd gì ấy bác, em nhìn không rõ, bác xem nó là con gì và tra datasheet của nó ấy, cấp gnd, bck (sck), data, le (ws) cho con đó vào chân tương ứng, bác đừng cấp mclk cho nó nhé.

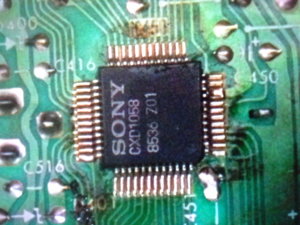

Nó là con sony cxd1058
8536 z01
Em tra mà ko dc



Hic, em cũng từng gặp tình trạng tương tự như bác đối với con NPC SM5806, không tìm được datasheet do hãng không công bố, may mắn là con DSP phía trước nữa có datasheet nên suy từ con DSP ra con digital filter, bác thử xem con DSP của bác là con gì xem có tìm được các chân pinout không.



Đúng tháng cô hồn vắng như chùa bà đanh luôn



Chao các bác, em cũng mới chơi audio, đang nghe nhạc bằng dàn mini thôi, nhưng mà nghe qua sound onboard nó cũng tạm thôi, mà e thì ko rành điện tử lắm, thấy topic mình xôm tụ quá. Có bác nào làm dùm em con dac giống mấy bác làm trên đây ko ạ? Bao nhiêu xèng em gửi ạ. Cafe thuốc lá vô tư. E cũng mê lắm mà trình thì ko thể làm được, có bác nào ok hú em phát ạ. Thanks all.



Topic vắng vẻ em lại kéo lên nhờ các bác giúp đỡ. em vẽ mạch như thế này. ic nguồn sài LT1963 và LT3015 em là song hàn song. cấp nguồn. đo thử đầu +-5vol và +-15vol ko thấy có điện áp diot khi cắm điện khoảng 10 giây thì nóng lên nhanh chóng không sờ tay vào đc. nguồn cũng nóng. cấc cao thủ xem em vẽ có sai chỗ nào không ah.

http://i.imgur.com/Bpl9OHZ.jpg
http://i.imgur.com/3FLdipD.jpg



Và đây là mạch nguyên lý.

http://i.imgur.com/QYAGAV4.jpg



@thanhtoanmc: Toàn ơi, xem lại datasheet của mấy con ổn áp đi.Khi dể điều chỉnh áp ra(Vout) thì chân SHDN nó treo(không hàn vào Vin đâu).Em thử gỡ các chân đó ra rồi cấp điện lại. Tốt nhất em nên thử từng con một. Chúc em thành công.



Cảm ơn bác "hungVNA", bác "ithai1268" đã khác phục sự cố cho em rồi. do con LT3015 đế tản nhiệt nó là chân "in" em lại nối vào GND nó chập. mấy hôm nay thiếu ít đồ chưa mần thêm đc 2 hôm nữa đồ về mới mần tiếp đc. nếu con TDA1541A và con 2sk146 mà ko bị sao thì chắc 2 hôm nữa con DAC cửa em nó sẽ cất tiếng khóc chào đời ah.



Cổ vũ cho TOÀN chờ tiếng khóc chào đời của em nó ( Toàn ah , số tiền còn thiếu khi nào mua tụ xịn mình gửi nốt nhé , THANKS! )



Vâng khi nào tiện thì gửi cho em cũng đc. em vừa là song cái bo mai ra tiệm sửa điện thoại bảo họ hàn cho 4 con ic nguồn. tối về hàn tu trở mong rằng nó phát ra tiếng anh ah.



Công việc delay so với dự kiến, thời gian do đó khá rảnh rỗi, em đã thực hiện n tầng I/V các kiểu:
...
Từ cặp AD797 linh kiện rời:
https://uphinhnhanh.com/images/2016/08/ ... 41c35d.jpg
...
Đến op amp NE5534 với ngõ vào là cặp vi sai K170:
https://uphinhnhanh.com/images/2016/08/ ... 789878.jpg
...
Rồi đến passive Ri/v, rồi xuất đèn anode parallel, duy chỉ có phương án xuất đèn bác giahuy post thì em không thực hiện do em không thể nghe được chất tiếng của loại mạch đó.
...
Thế giới âm thanh vô vàn khó hiểu, phương án em không tin tưởng nhất, phương án mà theo lý thuyết cho dải thông hẹp nhất lại là phương án cho âm trường và độ động tốt nhất interstage transformer:
https://uphinhnhanh.com/images/2016/08/ ... 7bc220.jpg
...
Cũng không biết diễn tả như thế nào, cũng chả cần thiết đi tìm lời giải thích cho vấn đề, chỉ có sự ngạc nhiên vô cùng mà thôi, những âm thanh chỉ xuất hiện khi nghe bằng headphone nay bỗng nhiên xuất hiện ở phương án tầng I/V bằng biến thế này, quả là trái ngang cho vấn đề, phương án em có thể nghe tốt nhất lại là phương án tệ nhất theo lý thuyết.



Dạ em vừa hàn song rồi. các nguồn cấp đc. +4,97v -4,99v +12,05v -15,01v nguồn chưa tải như thế đã ổn chưa ah. có cắm TDA1541 vào thử luôn đc chưa hay có cần điều chỉnh gì nữa không , nếu điều chỉnh thì điều chình nguồn nào. các bác vào cho ý kiến giúp em với.



-5 V và -15V giá trị đó ổn rồi cụ thanhtoanmc, cụ chạy 1 con TDA1541 phải không ? Vậy thì line +5V thì vào pin 27, cụ ráng chỉnh cho hơn +5V tí xíu, còn chờ gì mà không đóng điện cho TDA1541 ngay luôn và lập tức nào cụ.



hôm nay em mới có thời gian đóng điện con DAC cùi mía của em. kết quả là nó đã có thể nói tiếng người. nhưng đoạn nhạc có giải cao nó bị bể tiếng. điện áp em đo khi có tải là. +494v, -4,99v, 12v, -15v em thấy cũng ổn chỉ có áp +5v là hơi hụt do em chạy sài luôn cho bo Cm108. liệu có phải hơi thiếu điện nên dải cao nó bị bể tiếng không ah.

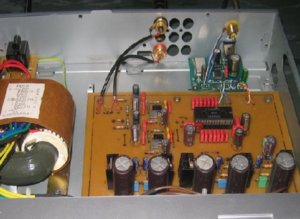

Đây là hình em test chưa có chassis ah.

http://i.imgur.com/TtrS20G.jpg



Bác thay con trở IV 100 R ở đường IN nối mass của cực G Jfet bằng con trở từ 47 R đến 68 R là hết bể tiếng .
