CD-PC transport USB+ CM108 +TDA1541+Tube

Trở IV có ký hiệu là Xanh da trời, xám, nâu, nhũ vàng có phải là 68omh không bác. em mua bên điện tử az thấy ghi là 68omh. chắc em đi mass chưa chuẩn nên vặn volum to volum thì ù nền khá to. mở ở mức em vẫn nghe thì phải sát tai vào loa mới thấy ù.



Các bác cho em hỏi em mơi mua bo bluetoot to i2s. phần tín hiệu i2s ra có các chấn DATA, BCK, LRCK, MCK em đã nối các chân DATA vào chân 3 của TDA1541A, BCK vào chân 2(chân 4 nối chân 2) LRCK vào chân 1 TDA nhưng ko thấy có động tĩnh gì. các bác xem em nối thế đã đúng chưa. nếu sai thì phải nối thế nào.



báo cáo các bác là e theo topic "giahuy"này từ 2 năm trước rồi..đã ghi chép ra giấy đàng hoàng.nhưng mua mạch tự đi linh kiện khó khăn với e quá..nên đợt vừa rồi e có xúc cái cdp Sony 750 để cấp tín hiệu I2S từ chíp cm108 sang tda1541. e đã câu dây trực tiếp vào chân 1,2,3 trên tda1541 nhưng ko có tiếng các bác ạ. bác 'thienphuc74' làm thành công rồi bác có thể chỉ cho e đc ko? mình nên cắt bỏ những phần nào trên mạch con sony 750 ạ????mong bác giúp đỡ e nản quá e bỏ ko mấy tháng nay rồi ạ



mình có con cd sony 950 mới bị chết mắt, cũng tính chủ nhật này rảnh thì cho em nó sánh duyên cùng cm 108 đây. không biết có thành công không nữa



Dự định treo mỏ hàn
...
Thế nào lại vấp phải mấy em ad này chứ:
https://uphinhnhanh.com/images/2016/08/ ... 80a853.jpg
...
https://uphinhnhanh.com/images/2016/08/ ... 102b4c.jpg
...
Em phải hàn tiếp đây các bác ạ, chập cháy như thế nào sẽ báo cáo sau ạ.



Chúc mừng bác đã có đồ chơi ưng ý, còn em đang đi mò kiếm biến thế cho IV hoài mà chưa được, chắc phải ship về quá bác ạ.



Cám ơn cụ dnh, cũng nhờ sự chỉ điểm của cụ em mới tìm được tình yêu này, nếu ship thì cụ nên chọn của sowter ấy cụ, hồi đó em được nghe một lần, trót tương tư nàng ca sĩ.



bác nào rành vụ này giúp e với ạ



Hôm nay em đã kiếm đc mấy con trở sai số 0,1% 47omh, 56omh, 68omh sau khi thay thử mấy loại trên thì trở 47omh gain thấp nhất tiếng mỏng, trở 56omh gain hơn tí tiếng vừa nghe đều giải, trở 68omh gain cao nhất tiếng cũng đc nhưng trép bị xé vỡ tiếng. em đang kiếm tụ 0,47uf tốt hơn xem tiếng có cải thiện thêm không.



Báo cáo các bác là em đã tích hợp được em CM108 vào Cdp Sony 950, xuất âm Opam 627 và tụ Backgate đúng là âm thanh hay gang với ghe đĩa CD, giờ mò mẫm xem phương pháp xuất âm đèn.



Sau bao ngày chờ đợi em nó cũng hoàn thành. Do em đi mass chưa tốt nên vẫn hơi ù nên chút xíu, nhưng cứ đóng náp nghe hết rốt đa xem thế nào rồi tính tiếp.

http://www.upsieutoc.com/image/5tcN

http://www.upsieutoc.com/image/5tcU

http://www.upsieutoc.com/image/5tck



Đẹp thế .
Cái chassis bao tiền thế bác ?



Bác làm cái chụp kim loại cách ly hẳn cái BA nguồn xem có hết ù không thấy để gần bo DAC quá



- Cái này em ship taobao. cả khoét lỗ là + công của người mua hộ là 700k

- Dạ lúc em test chưa cho vào chassis biến áp nguồn để xa bo DAC nó cũng bị rồi ah. Cái này em nghĩ do em mới lần đầu vẽ mạch nên đi mass chưa chuẩn hoặc do con 2sk146 là đồ nhái vì con này em cũng không tin tưởng nó lắm.



Con 2sk146 khó làm đồ nhái vì công nghệ và nhu cầu không nhiều không bán được số lượng lớn > làm nhái không có lãi, nếu là hàng tháo máy thì yên tâm :idea:



Bác làm đẹp quá , em nghĩ ù chắc do nguồn bác ạ , bác tách + - 5v ra 1 nguồn AC riêng , - 15v ra 1 nguồn AC riêng . Nguồn IV +12v nên dùng nguồn pin hoặc dùng nguồn nắn lọc thì tụ lọc khoảng 15000uf và dùng nguồn AC riêng . Biến thế có 5 - 0 - 5, 0 - 15, và 0 - 12 v Ac.



Dạ con đấy em mua tao bao. mới chưa dùng nhìn thì chắc chắn em cũng chẳng biết vì lần đầu dùng đến nó.

Vâng có lẽ em cấp nguồn ac quy thử xem thế nào. vì IC ổn áp +-5v có vẻ quá tải nên hơi nóng.



Hi, thi thoảng nghịch chơi cho vui, chứ âm thanh chắc cũng vậy vậy.



Dạ cái DAC của em mỗi khi bật tắt nó có tiếng bụp ở loa rất khó chịu. Xin hỏi các bác có sử lý đc vấn đề đó không và sửa thế nào ah.



Các bác cứu em với!
Board mạch nguồn, TDA1541, Buffer 6Dj8 em mua ở shop Minh Thanh về tự mua linh kiện ráp.
Tình hình là em đã làm đến phần DAC, đang cắm test nghe thử ok rồi mới làm tiếp phần Buffer.
Nhưng khi cắm usb vào lap chơi nhạc qua foobar2000 thì nghe ù và xèo xèo rất to mặc dù em đã nối mass cẩn thận theo các bác chia sẻ phía trên, tiếng nhạc thì vẫn có. Em lên đây muốn nhờ các cao thủ chỉ giáo xem nguyên nhân ù, xì do đâu?
- Có phải do chưa lắp phần IV nên vậy?
- Có phải do foobar200 em setup chưa chuẩn " vào foobar-> preference ->playback ->dsp manager->output data format 16 bit
playback->dsp manager->resample -> 44100 Hz"
- Hay do vấn đề gì nữa mong các bác chỉ giáo giúp!

Đây là ảnh mớ bòng bong của em đa làm: https://flic.kr/s/aHskGode5f
Tiện đây có bác nào ở Hà Nội đã làm thành công dự án này có thể cho em qua giao lưu học hỏi thêm kinh nghiệm được không ạ ) em ở Đội Cấn, BĐ, Hà Nội



Bác hàn thật ngấu các con tụ quanh tda1541 chưa,? Em làm ở Ngọc Hà nhưng đang đi công tác nên không qua giao lưu với bác được ngay



Thanks bác LTSon!
sau một hồi kiểm tra thì em đã tìm ra nguyên nhân do đôi trở IV em dùng Riken, thay bằng trở Dale cái hết luôn, em tiếp tục phần buffer.
Bác LTSon khi nào côgn tác về hẹn bác giao lưu học hỏi bác nhé, em tên Thuận 0936522468 (33t)



Hi các bác,

Lọ mọ topic này nên mình thấy thích quá đi muốn DIY 1 DAC như vậy
Anh em nào còn dư 1 bo mà bác thanhtoanmc ship về đợt sau như hình dưới đây thì chia lại cho em 1 cái em làm nhé (em ở SG)
Xin cảm ơn anh em trước !

http://vnav.vn/forum/download/file.php?id=634670

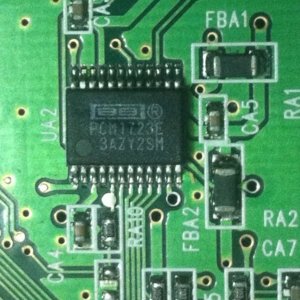

tôi có cái bo của đầu DVD này ., có con PCM1723E DAC . liệu có thể DIY được không ợ?



DAC này xìa chip gì vậy b?
