CD-PC transport USB+ CM108 +TDA1541+Tube

Discussion in 'Thiết bị số' started by giahuy, 1/11/13.

  1. tieuphongbmt

    tieuphongbmt Advanced Member

    Joined:
    13/2/07
    Messages:
    115
    Likes Received:
    3
    Tinh hình là e có dư CHIP CM108+ Board chuyển đổi từ chip dán 48 sang chân cắm 48, bác nào máu DIY thì e kính tặng nhé (chip nhé , muốn làm thì phải thi công từ đầu tiên ý )

  2. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0
    Cho em xin đc không cụ? Em đang xài TDA1543 mà còn cái CDP-950 hỏng cơ, mắt đang định mod vào luôn đỡ phải cắm rút qua lại!
    Thanks cụ nhé!

  3. tieuphongbmt

    tieuphongbmt Advanced Member

    Joined:
    13/2/07
    Messages:
    115
    Likes Received:
    3
    cụ cho e cái địa chỉ e gửi đến,
    Gồm Chip và Board chuyển đổi nhé! Bác bỏ công ngân cứu và thiết kế từ đầu mạch in nhé, sướng mỗi cái là thích gắn tụ thi gắn

  4. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0
    Em inbox địa chỉ của em vào hòm thư cụ rồi ạ, cụ xem giùm em nhé!
    Chắc em ngồi soi lại bo của taobao mà chép lại thôi chứ em không có rành món điện đóm này lắm ạ!

  5. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0

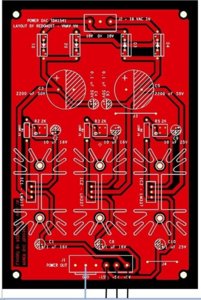

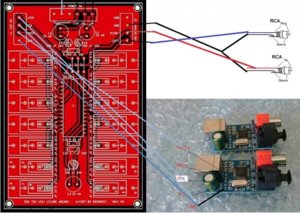

    Em định ủi bản layout này của cụ RedGhost và nhổ con 1541 từ CDP ra lắp vào! :D


    Attached Files:

  6. tieuphongbmt

    tieuphongbmt Advanced Member

    Joined:
    13/2/07
    Messages:
    115
    Likes Received:
    3
    @ cụ cuongdotvn: Hôm bữa e có nhổ 1 cái 1514A S1 để gắn trên Board ủi, nguồn LM337/317 nhưng nhiễu lớn, để Amply cỡ 10h là xì rất khó chịu, câu dây nguồn từ CDP, che mass... vẫn xì! giờ lại gắn trở lại CDP! hyy vọng cụ hoàn thành tốt
    mà cụ chưa send địa chỉ cho e! e gửi cho cụ:
    Chip giống như lày: https://www.alibaba.com/product-detail/ ... 59131.html
    Board giống như lày: http://dientuquangtruong.com/qfn48-dip48.html

  7. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0
    Vậy khoai quá cụ nhỉ! Nguồn cụ tự layout hay gì ạ?
    Hiện tại em đã câu vào CDP đã test hót ngon và cũng định đặt luôn trong CDP rồi nhưng khổ nỗi cái CDP của em bị cháy biến áp. Không ủi lại thì quấn nguồn cho nó rất là khổ :( . Cám ơn cụ em sẽ thử xem sao! :D

  8. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    @ cuongdotvn: nếu của cụ là cdp750 thì biến áp em có dư, em nhớ hình như nó xài biến áp của TAM hay sao ấy. Nếu của cụ là cdp 750 thì cho em cái địa chỉ em gửi cụ.

  9. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0
    Cám ơn cụ ạ!
    Của em là CDP-950 ạ! Hình đây cụ
    http://www.upsieutoc.com/image/VnxNr
    Đầu ra nó gồm 3 cuộn: 1 cuộn đơn Blue - Blue khoảng 5vac đốt tim mặt CDP, 1 cuộn đôi Red - Black - Red khoảng 10vac nuôi ic servo và ổn áp +-5v, còn cuộn đôi nữa là Orange - Gray - Orange khoảng 15 - 17vac nắn hình tia nuôi phần điều khiển mặt và ổn áp -15V cho TDA ạ!
    Biến áp của cụ có mấy đầu ra vậy ạ?

  10. xbackarowana

    xbackarowana Advanced Member

    Joined:
    28/8/13
    Messages:
    285
    Likes Received:
    33
    Location:
    Bình Thạnh
    Biến áp của 750 mà em có thì nó không ra dây, nó ra các chân pinout dạng cắm vào board rồi hàn dính cứng.
    Pri thì có 4 pin, kiểu nối 100V và 220V (Euro only)
    Sec thì có 8 pin tương đương như của cụ, em nghĩ là cụ dùng được.

  11. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0
    Vậy cụ để lại cho em nhé!
    Em cám ơn cụ!

  12. luamiennam

    luamiennam Advanced Member

    Joined:
    6/9/15
    Messages:
    215
    Likes Received:
    31

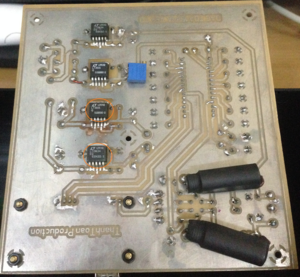

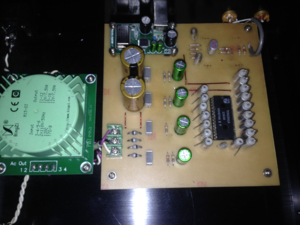

    Em được Bác Toàn nhượng cái kit, ngắn em TDA vào là chạy thôi. Nghe ngọt lắm (tai trâu em chỉ biết vậy). Nhưng em đang gặp tình trạng nhiệt phát sinh. Vị trí phát sinh nhiệt là 2 con LT như em khoanh tròn. Nhiệt phát ra khá nóng. Có Bác nào giúp em hạ nhiệt em nó giúp em với. Bác Toàn có nói em nó chuyển điện từ 12V xuống 5V nên nó toản nhiệt...nên không biết có thể gắn thêm em nào để cho em nó hạ nhiệt không ah? Nếu không được chắc em phải khoét đáy Chasis + thêm 2 cái Fan 4cm 1 cái hút 1 cái đẩy hy vọng giảm được nhiệt. Chỉ sợ nó làm nhiễu tín hiệu.


    Attached Files:

  13. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0
    Theo em là cụ tìm mua tản nhỏ dán cho ic dạng này xem.
    Hình đây cụ tham khảo nhé!
    http://www.upsieutoc.com/image/gSahO
    P/s: Cụ có dàn tụ decouping gì trông hầm hố vậy ạ? :D

  14. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0
    Cụ nào chỉnh chọt mod tụ decouping khác nhau chia sẻ đánh giá đi ạ! Em thấy con Arcam kia xài khác nhất, em soi vài con rồi hầu hết đều xài cả 14 con đều là 100nF, ngay cả con Marantz-CD7 thuộc hàng hi-end xài 2 con TDA 2 vương miện cũng vậy!
    http://www.upsieutoc.com/image/120IG
    http://www.upsieutoc.com/image/125fE
    http://www.upsieutoc.com/image/128A0
    Phần nguồn nó chơi linh kiện rời, xài jfet luôn ạ!
    http://www.upsieutoc.com/image/12XIK

  15. luamiennam

    luamiennam Advanced Member

    Joined:
    6/9/15
    Messages:
    215
    Likes Received:
    31
    Em ở HCM, cụ có biết nơi nào bán em nó không? Em có thử mua miếng nhôm tản nhiệt ở chợ Nhật Tảo (tìm đồng nguyên chất mà chưa thấy), rồi mua thêm miếng Thermal Pad để dán lên 2 em nó ( LT - Thermal Pad - Tản nhôm ) nhưng mà nó ko dính ( mà cái con LT nó nằm mặt dưới mới đau, nằm ở trên thì sẽ không rớt ra rồi. ).
    Nói thật em gà mấy vụ điện tử lắm, may Bác Toàn nhượng lại, chứ không em cũng chưa nghe được em nó hót đâu. Em đang tự học lớp vỡ lòng điện hihi.
    Lên cho Bác nào có giải pháp giảm nhiệt giúp em :)
    Thanks các Bác đã đọc :D

  16. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0
    Cụ search cụ Gu Gồ với từ khóa "keo dán tản" nhé! Có loại keo dán lại nó đục màu trắng sữa bám dính như silicon đó ạ, người ta hay xài dán cho chip, cpu,...
    Em cũng dân gà mờ như cụ roài! :mrgreen:

  17. luamiennam

    luamiennam Advanced Member

    Joined:
    6/9/15
    Messages:
    215
    Likes Received:
    31

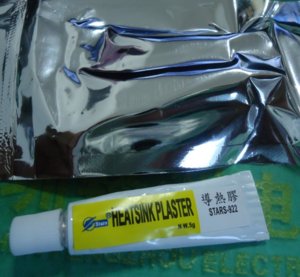

    Attached Files:

    • 1.jpg
      File size:
      90,5 KB
      Views:
      87
  18. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0

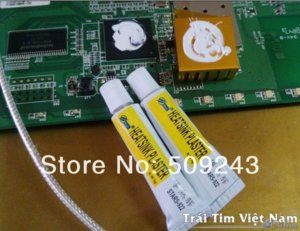

    Đúng kiểu cái ảnh đính kèm đó cụ!


    Attached Files:

  19. luamiennam

    luamiennam Advanced Member

    Joined:
    6/9/15
    Messages:
    215
    Likes Received:
    31
    Thanks Bác.. vậy là tối nay em nó sẽ mát được tí...

  20. luamiennam

    luamiennam Advanced Member

    Joined:
    6/9/15
    Messages:
    215
    Likes Received:
    31
    Không biết board chạy 2 con TDA và 1 con TDA nó có khác nhau nhiều không các Bác? Nếu khác nhiều thì em chuyển sang board 2 con luôn, vì em còn 1 con dùng để sơ cua :D.

  21. golory

    golory Approved Member

    Joined:
    26/8/11
    Messages:
    21
    Likes Received:
    2
    bác còn 1 con để cho e đi.tìm hoài mà không ra em nào.

  22. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0

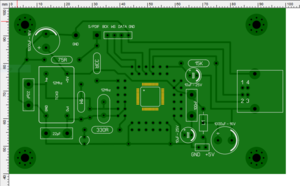

    Trong lúc chờ quà tặng của cụ @tieuphongbmt, em clone lại cái bo CM108. Cụ nào rành điện tử, layout mạch xem giúp em xem có ổn không ạ?
    Em cám ơn ạ!


    Attached Files:

  23. cuongdotvn

    cuongdotvn Advanced Member

    Joined:
    2/7/16
    Messages:
    64
    Likes Received:
    0
    Báo cáo cụ @tieuphongbmt là em đã nhận quà của cụ sáng nay rồi ạ! Em cám ơn cụ nhiều nha! Hic, cụ đã tặng đồ lại còn trả luôn phí ship cho em nữa! :(.
    http://www.upsieutoc.com/image/UPaim
    Do xài mỏ hàn rởm, trình độ hàn kém nên dán đc em ic 48 chân đối với em cũng hơn chua! Mò mẫm mãi cuối cùng cũng dán đc em nó mỗi tội hơi lệch các cụ à. Đo thông mạch thì vẫn ra 48 chân chuẩn nhưng sợ em làm hơn quá nhiệt thì ... :cry:
    Ít bữa nữa rảnh em sẽ cho nên bo và báo cáo các cụ tiếp ạ! :mrgreen:
    http://www.upsieutoc.com/image/UPnNr
    http://www.upsieutoc.com/image/UPsv2
    http://www.upsieutoc.com/image/UQ4Ot

  24. thanhtoanmc

    thanhtoanmc Advanced Member

    Joined:
    1/11/14
    Messages:
    197
    Likes Received:
    10
    Location:
    Móng Cái - Quảng Ninh
    Mass đi thành vòng tròn liệu có ù không bác

  25. tieuphongbmt

    tieuphongbmt Advanced Member

    Joined:
    13/2/07
    Messages:
    115
    Likes Received:
    3
    @ cụ cuongdotvn : tay hàn của cụ đẹp thế còn gì!
    he he, tình hình là em vẫn còn 01 CM108+ 1 board chuyển đổi, cụ nào cần em kính tặng luôn ạ , em không kiên trì nổi để Layout mạch.
    bác nào biết chỗ nào có 74LS164 thì mua giúp em 5 con, em làm cái delay cho PCM58P, e chuyển khói lại ạ! chưa trên cao nguyên BMT em tìm mãi mà chẳng chỗ nào có, khổ thế, dân tây nguyên nó thế
