CD-PC transport USB+ CM108 +TDA1541+Tube

Discussion in 'Thiết bị số' started by giahuy, 1/11/13.

  1. NDBD

    NDBD Advanced Member

    Joined:
    8/9/07
    Messages:
    1.012
    Likes Received:
    6
    Cảm ơn bác! Thấy họ làm coi cũng gọn gẽ quá.

  2. giahuy

    giahuy Shop

    Joined:
    25/5/11
    Messages:
    700
    Likes Received:
    1.865
    Bác nào sử dụng PCM 1794 thì đấu từ CM108 Data(44) -data , lrclk(46)- lrclk ,BCK(47)-BCK ( SCK trên PCM 1794 để trống) và nối cac chân
    MONO CHSL FMT1 FMT0 xuống mass (0) thí sừ dụng I2S bình thường

  3. dungphuong79

    dungphuong79 Advanced Member

    Joined:
    25/3/09
    Messages:
    763
    Likes Received:
    6
    Location:
    TPHCM
    Thank bác Giahuy, chiều em đi lấy USB đây.

  4. hdtb

    hdtb Approved Member

    Joined:
    18/7/13
    Messages:
    29
    Likes Received:
    0
    Các bác cho em hỏi là em đã mua bo 1541 của bác minhthanh, mấy con tụ để hàn lên board có thể mua ở đâu ạ?

  5. Z600

    Z600 Advanced Member

    Joined:
    25/2/13
    Messages:
    583
    Likes Received:
    7
    @hdtb rã mạch cũ hoặc ra chỗ bán linh kiên gần nhất chỗ bạn mà tìm là có
    không thì ra siêu thị AV ấy

  6. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Bác Giahuy và các bác xem giúp và tư vấn cho em phải làm thế nào để em giải quyết vụ này với:

    Hôm nay em thử nghịch thay DAC TDA1541 bằng PCM56, dùng con SN74HC04 để tách kênh trái phải, nhưng mà khi đóng điện thì nhạc đâu ko thấy, chỉ thấy tiếng xèo xèo như đang bắt radio vậy. Tháo bỏ con 74hc04 để thử, đấu thẳng đường RLCLK vào đường nhận LE của con PCM56, chỉ nghe 1 kênh để thử, thì vẫn xè xè xèo xèo như vậy!

    Tín hiệu I2S này vẫn dùng đc cho các con chip DAC khác ngoài TDA1541 như chip của AD hoặc BB phải ko bác giahuy?

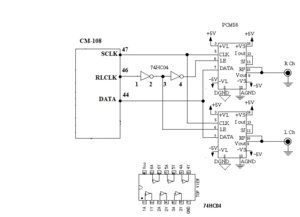

    Mạch em làm:


    Attached Files:

  7. Tt-Chicken

    Tt-Chicken Approved Member

    Joined:
    10/12/13
    Messages:
    29
    Likes Received:
    16
    Location:
    Saigon
    Các bác ở saigon mua usb PD 552 này thì ra 140/8 Lý tkiệt hoặc 450 Ng tri Phương http://www.kingmaster.vn/chỉ 100k thôi.

  8. Z600

    Z600 Advanced Member

    Joined:
    25/2/13
    Messages:
    583
    Likes Received:
    7
    bác giải thích em vụ câu nguồn rời này với
    Nay em DIY cái nguồn rời cho con HDD box 2.5 mà không dc bác ạ
    Em lấy nguồn rời làm mạch qua con 7805 để lấy nguồn 5V cấp cho box. nhưng khi cắm vào thì box vẫn sáng ổ vẫn quay nhưng máy không nhận
    - Đã đấu led ở nguồn USB nối với máy tính
    - Mas nếu dùng mass của máy tính thì ổ không quay đo thử điện áp +5v với mass máy ko có
    không biết có phải đấu chập mass của máy với mass của nguồn rời vào nhau không em sợ cháy nổ chưa dám chập

  9. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Bác làm đi :wink:

  10. Z600

    Z600 Advanced Member

    Joined:
    25/2/13
    Messages:
    583
    Likes Received:
    7
    nó vẫnn hất quyết không nhận bác ạ
    thử tháo ra câu trực tiếp nguồn 5V từ đầu dây đỏ-đen của nguồn máy tính thì nó nhận luôn
    chẳng cần bóng led nó cũng nhận
    vậy mà đấu nguồn rời kiểu gi nó cũng không nhận :(

  11. hoangquyetkd

    hoangquyetkd Advanced Member

    Joined:
    8/12/12
    Messages:
    170
    Likes Received:
    6
    Location:
    Bình Lục -Hà Nam
    Bác phải đấu trung mát thì nó mới nhận chứ , chúc bác thanh cônh

  12. hoangquyetkd

    hoangquyetkd Advanced Member

    Joined:
    8/12/12
    Messages:
    170
    Likes Received:
    6
    Location:
    Bình Lục -Hà Nam
    Bác phải đấu trung mát thì nó mới nhận chứ , chúc bác thanh cônh

  13. Z600

    Z600 Advanced Member

    Joined:
    25/2/13
    Messages:
    583
    Likes Received:
    7
    Bác phải đấu trung mát thì nó mới nhận chứ , chúc bác thanh cônh[/quote]

    đấu rồi nhưng nó vẫn không nhận
    không hiểu lý do tại sao
    dứt 2 dây 5V ở chân con 7805 ra cắm trực tiếp vào nguồn máy tính thì nó nhận luôn
    em đấu đúng như thế này không biết có sai xót gi không. chỗ con 7805 có tụ lọc trước và sau

    [​IMG]

  14. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    đấu rồi nhưng nó vẫn không nhận
    không hiểu lý do tại sao
    dứt 2 dây 5V ở chân con 7805 ra cắm trực tiếp vào nguồn máy tính thì nó nhận luôn
    em đấu đúng như thế này không biết có sai xót gi không. chỗ con 7805 có tụ lọc trước và sau

    [​IMG][/quote]

    - Bóng led nó có sáng ko? nó sáng mới đúng chiều, vì nó là diot.
    - Trở 100ohm đâu roài? Từ đầu +5V Lắp cái trở 100ohm nối tiếp với led rồi xuống mass xem sao

  15. Z600

    Z600 Advanced Member

    Joined:
    25/2/13
    Messages:
    583
    Likes Received:
    7
    @ rock
    quên có trở 100ohm nhưng quên ko vẽ vào
    bóng led có sáng
    Dứt 2 chân ở 7805 ra cắm trự tiếp vào nguồn máy tính thì máy nó nhận ngon luôn ko cần led cũng nhận luôn
    mà đo nguồn 7805 vẫn ngon vẫn đủ 5V ổ cứng vẫn quay

  16. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Bác cho cái hình đi cho dễ :wink:

  17. Z600

    Z600 Advanced Member

    Joined:
    25/2/13
    Messages:
    583
    Likes Received:
    7
    hình tổng thể đây
    [​IMG]
    Khu vực nguồn 5V đây. tận dụng dc cái PCB công nghiệp luôn. đầu vào rơle bên trái và mấy con trở to to em cắt hết rồi
    [​IMG]
    Khu vực đấu nối trên dây cắm đây. mass máy tính, mass led, mass 7805 đấu chập với nhau. + 5V của computer qua led, + 5 V của 7805 qua HDD box. cắm dây USB vào máy tính thì led có sáng. bật nguồn 7085 lên thì đèn HDD box sáng và hdd bên trong có quay
    [​IMG]

  18. nguyenvuchuong

    nguyenvuchuong Approved Member

    Joined:
    3/7/12
    Messages:
    9
    Likes Received:
    0
    Nhìn thấy mà ghiền! cái giai đoạn từ CM108 -> TDA1541 thì hiểu và có thể làm được, còn giai đoạn TDA1541 -> Tube nhìn các bác làm em ko hiểu gì hết, xem ra cái này phải rành về điện tử roài, em chẳng biết gì về điện tử cả, hay là bác giahuy làm dùm em một cái, em gửi chi phí linh kiện lại cho bác + khao bác một chầu nghen! :D

  19. tuanhung1433

    tuanhung1433 Advanced Member

    Joined:
    15/2/08
    Messages:
    641
    Likes Received:
    7
    vấn đề bác có chịu cầm mỏ hàn với ngồi quay tay ( quấn nguồn...) còn chuyện k hiểu thì lên đây hỏi ae tư vấn nhiệt tình kiểu gì cũng xong bác ạ.

  20. rock0em_h_x

    rock0em_h_x Advanced Member

    Joined:
    25/1/11
    Messages:
    2.009
    Likes Received:
    111
    Location:
    Hà Tĩnh - Nghệ An
    Lão này giờ nghiện quay tay rồi.
    Con đường đau khổ trải đỏ trước mắt bác tuanhung ơi.
    Em mà làm thành công con pre xuất OPT nữa thì .... bác chỉ có quay dài dài. :lol:

    p/s: Khi thiết kế chassis cho con Rề sắp tới, bác nhớ chừa 2 chỗ để nhỡ sau này có hứng chơi xuất OPT thì còn có chỗ mà cấy nhá :lol:
    Dự kiến khoảng: 2 mảnh đất, diện tích mỗi mảnh là 9cm x 9cm :mrgreen:

  21. tuanhung1433

    tuanhung1433 Advanced Member

    Joined:
    15/2/08
    Messages:
    641
    Likes Received:
    7
    hự... tất nhiên là phải xuất opt rồi, xuất tụ xịn thì k có xiền để chơi tụ thường thì...., mới quấn được 1 lớp nguồn cho bufer tube mà oải quá, lâu giờ không quay tay giờ quay lại mất sức gê gớm :lol:

  22. hdtb

    hdtb Approved Member

    Joined:
    18/7/13
    Messages:
    29
    Likes Received:
    0
    Hi bác rock,
    bác cho em xin mạch buffer của bác để giặt ủi được không? nếu được bác PM giúp em nhé.

    thanks.

  23. hdtb

    hdtb Approved Member

    Joined:
    18/7/13
    Messages:
    29
    Likes Received:
    0
    Hi bác nguyenvuchuong,
    Em cũng đang tính làm vụ này, nếu bác ở SG thì PM em mình cùng làm nhé. Em đã chuẩn bị gần hết linh kiện rồi, chỉ còn phần buffer đèn thôi là ổn.
    thanks.

  24. tuanhung1433

    tuanhung1433 Advanced Member

    Joined:
    15/2/08
    Messages:
    641
    Likes Received:
    7
    hờ hờ point to point đi cho lẹ bác ui :D cụ Rốc là chuyên gia kết nối các điểm băng dây diện cadivi hỏi cụ ý mạch giặt ủi thì em trả lời hộ thay cụ ý là có rồi :(

  25. hieuvu

    hieuvu Advanced Member

    Joined:
    20/10/06
    Messages:
    604
    Likes Received:
    672

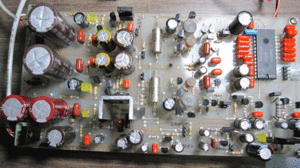

    Lấy cảm hứng từ bác Giahuy, em làm lại DAC TDA1541A. Tầng I/V hoàn toàn bằng bjt.

    Đang ngâm cứu coi cách nào để chơi nhạc wa wifi, giống như qua giao tiếp bằng Airport Express.
    Thằng em này cũng được, nhưng do em hổng thích con BB PCM270...


    Attached Files:

    • 1.gif
      File size:
      115,6 KB
      Views:
      562
