CD-PC transport USB+ CM108 +TDA1541+Tube

Báo cáo các bác chiều nay tình cờ em giải quyết được một việc: bộ của em từ khi ráp xong một kênh cứ hơi bị xì xì (dù nhỏ thôi vì cách xa loa khoảng 0,5m là hết nghe thấy xì nhưng vẫn khó chịu). Làm đủ mọi cách: mod nguồn rời, đi mass lại, thay tất cả các tụ, trở, dây... vẫn không hết. Chiều nay ngứa tay đổi hai Tube cho nhau thế là IM RE. Phù............. Thật chẳng hiểu nổi!



@ bác hdtb: bác tuanhung nói trúng phóc đó bác.

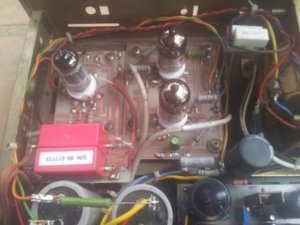

Em chỉ vẽ 9 cái chấm đen đen để sau khi giặt là sẽ có chỗ để gắn chân đèn, rồi vẽ thêm mấy cái trạm để hàn linh kiện lên cho nó gọn, bóng 9 chân nào cũng sẽ dùng đc cái em là ủi, vì ... chẳng có mạch nào hết. Em có biết vẽ mạch in pcb mô, em vẽ mấy cái trạm này bằng ... paint :lol:

Đây nè bác: Chỉ là ủi cái chỗ gắn chân đèn và mấy cái ... trạm hàn trá hình thôi à



Oh, cảm ơn bác rock. Em chơi point to point vậy.



Bác cho em hỏi thông số tụ và trở trên PCB nguồn nuôi PCB đèn với ạ, thanks bác



- Chào Bác Gia Huy, em đã theo Dự án này từ Chủ đề dùng Sound card Creative, nhưng đúng như Bác nói, việc hàn trích tín hiệu I2S rất khó, em đã làm hư 1 con sound card và vẫn chưa kết thúc được Dự án
- Qua dự án này, em đã tìm được 2 con USB to AUDIO model PD552, bác có thể giúp em hàn trích lấy tín hiệu I2s được không ạ. Xin cảm ơn bác



"Bác cho em hỏi thông số tụ và trở trên PCB nguồn nuôi PCB đèn với ạ, thanks bác"
Thông số tụ của mạch trên là 150uf,400v, điện trở không nhớ để về xem lại đã"

"Qua dự án này, em đã tìm được 2 con USB to AUDIO model PD552, bác có thể giúp em hàn trích lấy tín hiệu I2s được không ạ. Xin cảm ơn bác"

Bạn ở đâu, mình có thể giúp nhưng có điều kiện hahahahhhahhhahahaha



Mình ở Tp.HCM bạn ơi...



có bác duclh82 giúp là ngon rồi nhé, hôm rồi em cũng nhờ bác duclh câu giúp. về hót véo von bác duc ạ. giờ em hoàn thiện nốt phần coaxial vậy là DAC có tới 3 lựa chọn để kết nối khi nghe nhạc



"có bác duclh82 giúp là ngon rồi nhé, hôm rồi em cũng nhờ bác duclh câu giúp. về hót véo von bác duc ạ. giờ em hoàn thiện nốt phần coaxial vậy là DAC có tới 3 lựa chọn để kết nối khi nghe nhạc "

Đang lăng tăng nghiên cứu cái ampli đèn EL84 mà đọc 1 mạch gần 60 trang mà còn mơ hồ quá,Lúc nào rảnh phải xuống nhờ bác tuanhung1433 giúp.



đọc dề nhiều bác ui, xuống nghe cái của em rồi hẵng quyết, ai chứ với bác thì em luôn sẵn sàng , người k có kiến thức về Điện :mrgreen: như em còn mần được thì với bác em nghĩ trong tầm tay



Theo chân bác tuanhung làm EL34 luôn bác ui. Đã chơi EL thì chơi luôn EL34 cho nó sung mãn 3 dải :lol:



"Theo chân bác tuanhung làm EL34 luôn bác ui. Đã chơi EL thì chơi luôn EL34 cho nó sung mãn 3 dải :lol:"
Ra tết sẽ theo bác tuanhung làm đệ tử ----> diy amply EL34



Lâu quá không thấy bác giahuy đăng đàn gì cả? Chắc là cuối năm bận rộn nhiều. Gần hết năm rồi hay anh em trong Sài gòn tổ chức một buổi offline gặp nhau trao đổi giao lưu được không? Rất muốn gặp bác giahuy và các bác để giao lưu trao đổi, chắc là rất nhiều chuyện thú vị. Bác tuanhung1433 có DAC khủng này (kết hợp ý tưởng nam bắc mà lị), sau tết em cũng xin đăng ký theo chân bác tuanhung và bác duclh82 làm cái amply đèn cho nó máu, bác rock bữa trước bỏ lỡ SUMO rồi thì dịp này vô thăm anh em đi...
Các bác cho ý kiến ạ...



hờ hờ vụ này hay cho ae niu bai như em đấy, có bác nào có bộ dàn ngon ngon tý tổ chức thì hay biết mấy, phần DAC của em thì đang uot opamp hiện đang hoàn thiện phần out bằng tube nếu có tổ chức giao lưu thì em cố đua phần tube cho xong còn k thì...



Dạ cuối năm bận quá bác , công việc nhiều , mà thêm vào đó là em đang làm dự án mới mà hình như chưa ai làm , lần này là dự án analog
và cơ khí thuần túy bật mí sơ sơ là em đang DIY một bộ R2R (băng cối) nhưng mà từ linh kiện của đầu video cassete vechai , bộ R2R này sử dụng toàn Tube giống như máy R2R huyền thoại ampex 351
khi nào em nó hát tiếng người thì em sẽ trình bày trên VNAV để bác nào thích thì đu theo
Các bác ở sài gòn mà có họp mặt ở đâu thì hú em sẽ sắp xếp tham dự
thân



- Làm tube amply thì bác mạnh dạn ... quấn biến áp với mạnh dạn đóng ... cao áp là ... ko sợ gì nữa.
Quan trọng là có cái biến áp đẹp đẹp để gắn vào cha xít với độ ẩu đủ đô để ... dập công tắc là ok.
ù xì ta trị sau, hát chưa hay ta mod mới lên tay đc.

Có điều kiện thì ... bỏ ra khoảng chục chai mua cục nguồn, cục OPT về ... ráp, đỡ đau lưng ngồi quấn. choke thì ... đắt quá ko cần thiết, tự quấn cho rẻ :lol:
Còn quấn thì ... có ổng tuanhung dạn dày kinh nghiệm, trong quá trình quấn cứ bám lấy ổng, kiểu gì cũng có biến áp dùng. Nhưng đừng học cách rải dây trên lõi nhựa của ổng :lol: :lol:

Em thì ... chắc để năm sau. Giờ đến tết ... say suốt, chân tay run lẩy bẩy, đi sao được. Gọi cụ tuanhung đồng hương đồng DIY về thăm quê mà ổng ấy sợ em ép uống riệu quê nút lá chuối, say ko về đc nên ổng ấy ... hẹn năm sau :lol:
Các bác thứ lỗi, hẹn gặp các bác dịp khác vậy, kiểu gì cũng sẽ gặp nhau mà

Ôi, nếu bác có thể giúp anh em DIY bộ analog và cơ khí thuần tuý, như vậy thì tuyệt quá rồi.
Cái đầu băng cối em cũng mơ nhưng mà đắt quá, chưa có dám nghĩ đến.

Linh kiện của đầu video cassete vechai mà bác nói, là những gì thế ạ? để em gom dần, ngồi lau chùi sạch sẽ rồi chờ ngày ... cầm tua vít.
Chứ chờ đến lúc bác xong xuôi rồi thì có khi trong thời gian này, em đi đồng nát gặp mà ko biết để nhặt, đến lúc cần lại ko còn nữa, vì quê em đồng nát ko giống như trong kia, đồ audio khá ít, lâu lâu mới gặp đc bữa.



Thứ 7 tuần sau (11/1) bác adpham có tổ chức một buổi giao lưu "Gặp gỡ và trao đổi về giải pháp chơi nhạc lossless cơ bản":
- Thời gian: 9h00 đến 11h30 ngày thứ Bảy 11/1/2014
- Địa điểm: Phòng nghe nhìn, Testlab VNAV, Lầu 2, tòa nhà số 7/1 Nguyễn Thị Minh Khai, Q1, TP. HCM
Chi tiết tại http://vnav.vn/forum/viewtopic.php?f=26&t=82579
Một số anh em làm dự án CD-PC transport USB+ CM108 +TDA1541+Tube cũng tham gia, bộ của em do cuối năm lu bu quá chưa kịp mặc áo, em sẽ tranh thủ làm nếu kịp cũng cho em nó góp mặt. Bác giahuy và các bác có rảnh cố gắng tham gia để anh em gặp nhau và trao đổi thêm ạ.



Chương trình dời sang CN ngày 12/1 nha các bác. Mong các bác thông cảm.



Nghe anh em khoe nhau thấy mà thèm. Mình thì cũng chơi mấy cái đồ này nhưng thực ra không có điều kiện để chế tạo hoặc DIY kể ra có ai khởi xướng chế tạo hàng loạt rồi bán cho các anh em khác qua đăng ký đặt hàng thì tốt quá.



Bác giahuy giúp em chuyển chân từ Cm108 sang em CX20152 giúp em được không ? con cx20152 cũng dùng seri I2S nhưng mà em mù về vụ này nên cầu cứu bác.

em cảm ơn nhiều.
à con cx20152 nó nằm trong con pioneer 7050 bị chết mắt + hiển thị nên lấy ra làm cái DAC này.

chân 7,8,9 hay 7,9,10



Em chọn 7,8,9,10 chọn 7,9,10 là ok

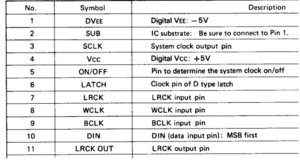

cm108 ra có 3 chân thôi bác ơi. con này có 4 chân nên hơi chần chừ.



CM108_____________ CX20152
44_SDOUT----------->10_DIN
46_DALRCK----------> 7_LRCK
47_DASCLK----------> 9_BCLK



các bác cho em hỏi chút,
em cũng mua board chỗ minhthanh, sáng nay thử đấu thù toàn thấy tiếng ù thôi. em có chút thắc mắc muốn hỏi như sau:
- hiện giờ chân 47 của CM108 nối với chân BCK trên board 1541 của minhthanh, chân 46 nối với sync, chân 45 nối với data.
- board chưa nối mass
- trở tại tụ xuất board đèn em đang để 100R không biết như vậy có được không?
các bác cao thủ xem giúp em như vậy đã được chưa.



Em thấp thủ, có đc trả lời ko bác? :lol:

Mạn phép copy của bác duclh82 tý nhá:
CM108_____________ TDA1541
44_SDOUT-----------> 3_DATA
46_DALRCK----------> 1_WS
47_DASCLK----------> 2_BCK

Như vậy, bác đã câu nhầm chân số 45 của CM108, đáng lẽ phải câu chân 44, chứ ko phải chân 45.
Ngoài ra, phải nối mass của USB với mass của TDA.
Chúc bác thành công!
