CD-PC transport USB+ CM108 +TDA1541+Tube

ok, cảm ơn bác rock. em gõ nhầm chân 45 chứ thực ra là em câu chân 44 rồi. Nhưng không hiểu sai nó ù lắm, chỉ nghe thấy tiếng ù thôi chứ không có nhạc nhẽo gì. hic hic.



Bác post vài tấm hình lên anh em có thể giúp bác được. Chứ theo bác nói thì mọi thứ đúng rồi nhưng anh em không thấy cũng đành chịu.



có bác nào còn dư thì ship cho em 2 con usb với ạ, em muốn nghiên cứu mà tìm ở chợ giời không có
tks các bác



cụ Rock ở ngoài đó gần giúp bác này một tay cho ae có đồ chơi cái tề



cảm ơn các bác, để chiều nay về em post tấm hình nhờ các bác xem giúp. Sáng nay thử vội quá nên chưa kịp chụp hình lại.



Chợ "Giời" ở Hà Nội mà cụ ơi.
Ngày xưa khi còn học ngoài Thủ đô, em cũng thỉnh thoảng hay lượn chợ giời, chủ yếu là đi xem cho vui mắt và kiếm mấy cái phôi đĩa CD, về ghi đĩa tặng ... bạn gái. :lol:
Lâu rồi ko quay lại "chiến trường xưa", nhớ Hà Nội phết, nhất là những mùa thu mà chiều chiều nghe Hồng Nhung/Mỹ Linh hát "Em ơi, Hà Nội phố" hay Hà Trần, Thu Phương ca bài "Có phải em, mùa thu Hà Nội"

Hề, lan man tý để biết mềnh cũng ... sắp già roài.
Cái vụ của bác linhvk, em có cao kiến như sau: Em đá quả bóng sang bác tuanhung1433. Bác nhờ bác ấy mua hộ USB PD552 rồi gửi ra là có ngay đồ chơi ấy mà. Hỏi bạn bác xem có cần ko, rồi gom lại, cho ổng tuanhung1433 mua 1 thể, rồi gửi nắng ra Thủ đô



đá cho cái chít bi giờ...gom lại xong ông hô biến :mrgreen: , đùa vậy chứ nếu bác nào cần thì em sẵn sàng giúp ạ, em biết hiện tại có một cao thủ cực siêu về món câu dây từ CM108 nếu em mua mà các bác nhờ được bác này câu giúp thì khỏi bàn , cụ Đ đừng có giận em đã tiết lộ nha khaaaaa



hi bác, nếu cần em có thể giúp bác. có gì bác PM cho em nhé, giá của nó là 120k nhé bác.



hôm nay em mua cái usb rồi đem ra thợ điện thoại câu dây ra.

về nhà câu dây usb nối dài tới máy tính, ngõ 3.5 hát bình thường nhưng đấu 3 dây như trên không hát,

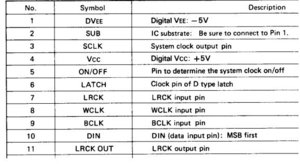

đầu đĩa hát bình thường, em câu 3 dây vô các chân Dac cx20152, có cần nhổ chân dac lên không các bác, bác nào giúp em ca này không.

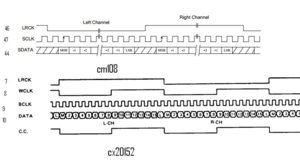

Lấy chân 8-9-10 có vẻ đúng các bác nhỉ.



Tin mừng cho các bác chưa mua dc USB thì các bác cứ mua USB loại 7.1 mode HF 209-A loại này có chip CM 108 giá thì rất bèo
Sao hum nay em ko up ảnh lên dc nhỉ



lấy chân 8 nôi vào chân 46 không hát nữa thì em botay



Hi bác,
Em về kiểm tra lại thì đã câu đúng dây, nhưng thử lại vẫn không ra tiếng người. Em nghĩ do board đệm đèn. Không biết bác duclh82 ở đâu để em chạy qua bác thỉnh giáo được không ạ?



Hi bác,
Em về kiểm tra lại thì đã câu đúng dây, nhưng thử lại vẫn không ra tiếng người. Em nghĩ do board đệm đèn. Không biết bác duclh82 ở đâu để em chạy qua bác thỉnh giáo được không ạ?[/quote]

Bác chụp cho em cái hình em giúp cho,chứ đoán mò thế này :x
Bác sử dụng 2 tda1541 hay chỉ 1 con
Nhớ nối hết tất cả các đường Jum trên mạch



Bác chụp cho em cái hình em giúp cho,chứ đoán mò thế này :x
Bác sử dụng 2 tda1541 hay chỉ 1 con
Nhớ nối hết tất cả các đường Jum trên mạch[/quote]

cảm ơn bác, em gửi bác tấm hình.



Bỏ điện trở đi,Nối tắt lại, cấp điện đốt tim cho đèn



cảm ơn bác duclh82,
hôm trước em bỏ điệ trở và nối tắt rồi bị ù em mới chơi 2 con trở vào đó nhưng vẫn ù như vậy bác ạ. Điện đốt tim em xài trực tiếp 6v3 tù biến thế không qua nắn lọc gì hết (tại em gỡ ra coi lại nên của gắn vào). Em không biết có phải do đèn không nữa, hic hic. Dân amater nên khổ vậy đấy bác, bác xem giúp được em không?



Bác thử mạch tda đã hát chưa ( không qua đèn nha)ngỏ ra cắm vào ampli luôn.Chẩn bệnh từ từ xem thằng nào :lol:



em cũng bó tay rồi, nó không hát. đã cách ly 4 chân ra khỏi mạch máy, hay nó còn bị ngắt bởi mấy con transitor mute nhỉ.

có cần phải câu mass từ cm108 sang cx20512 không ?



hi bác ducdh82,
nghe theo loiqf bác em thử thì TDA1541 hát ngon lành, bỏ hai con điện trở như bác nói thì mắc qua board đèn cũng vẫn ù như mọi khi. EM nghĩ vấn đề chỉ còn ở board đèn, giờ em mô tả lại board đèn đệm xem bác giúp em nhé.
- chỗ chocke em nối qua bằng điện trở 11k, trở tại tụ xuất em lắp 68K, tụ xuất 2,2uF. các linh kiện còn lại em lắp theo thông số trên board.
có khi nào tại board ngoaanf em lọc chưa tốt: 2 tụ lọc ngồn em dùng 150uF/450V, trở nối giữa 2 tụ này 11K, nguồn đốt tim em dùng 6v3 AC đốt trực tiếp không qua nắn lọc gì hết.



Chỗ choke 0.47mH trên bo ecc88, bác nối tắt bằng ... đoạn dây đồng. Đó là ngõ analog vào lưới của ecc88. Bỏ con 11K đi, tín hiệu ra từ TDA rất bé. Nếu để trở ở đây thì chỉ nên để 100ohm -330ohm thôi.

Nếu ù lớn, bác có cục choke nào thì thay con trở 11K giữa 2 tụ lọc nguồn, nếu bác ko có choke, thì thay điện trở 11K này bằng con vài chục Ôhm hoặc trên 100ohm, rồi tăng tụ lọc sau trở lên, khoảng 330-470uF. Tốt nhất là có choke.

p/s: Tức là của bác cắm thẳng từ TDA thì hát, còn qua buffer thì ko hát phải ko ạ?



Dạ đúng rồi bác rock,
Cắm thẳng TDA thì hát chỉ có điều em phối với EL84 PP thì vặn gần hết volume mới nghe được. Còn cắm qua board đèn thì ù và không kêu.



cảm ơn các bác đã nhiệt tình giúp đỡ, em làm theo lời bác rock thì đúng là mọi thứ xuất phát từ board nguồn cho mạch buffer. thay lại con trở 100omh/5W thì đo lại thấy cao áp đang cấp cho mạch khoảng 300v và quan trọng hơn là khi cắm amply vào thì không nghe thấy tiếng ù như mọi khi. mừng quá em đã cắm USB vào máy tính và nhạc đã phát ra, tuy có hơi ù một chút khi vặn volume lên khoảng 12h nhưng không sao để xử lý sau vậy. Một lần nữa xin chân thành cảm ơn bác Duclh82 và bác Rock rất nhiều. Giờ em enjoy một lúc đã.



Hờ hờ, ngon rồi!
à mà bác đang dùng đèn chi vậy?
Nếu là ECC88 thì giảm cao áp cấp cho mạch xuống 200V, chứ để cao vậy thì em sợ ecc88 trụ không nổi :evil:



Hiện tại em đang xài đèn 6h23, em thấy datasheet của nó là Va max 300v. Em gắn con trở giữa 2 tụ lọc là 470omh thì sụt áp khoảng 12v trên con trở này, như vậy đong toàn mạch khoảng 25mA. Vậy muốn hạ xuống 200v thì phải xài trở 4k đúng ko bác? Nhưng có thắc mắc là hôm trước em gắn con trở 11k thì áp còn 179v, dòng thì em nghĩ không đổi mà sao lại bị ù nhỉ?
