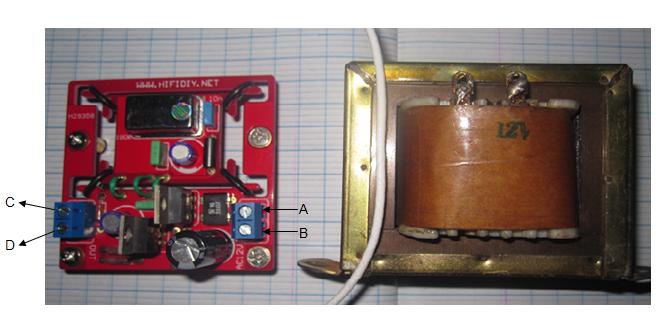

Thưa các bác! Hôm nay em đã mua đủ link kiện kit clock để mod con CD Kenwood DP-990SG. Em định thay tim cho em nó, dù em không thuộc lĩnh vực phẫu thuật tim mạch. Bộ này gồm: bộ kit xclock low jitter 16.9344Mhz và biến thế nguồn 110V/12V. Em đã đọc nhiều topic hướng dẫn mod clock, nhưng thực tình nhìn board bán dẫn em hãi quá, chẳng biết đầu đuôi thế nào, thậm chí mass em cũng không biết nằm ở nơi đâu trên mạch. Vì vậy, em nhờ các bác nào rành vào đây chỉ giùm em cách mod. Em chụp trước bộ kit trước đã, hỏi vài thứ rồi sau đó sẽ post phần board mạch CD. Em xin hỏi: 1/ Đầu vào IN của kit clock có 2 lổ (A và B), làm sao biết được lổ nào (-), lổ nào (+). Khi nối dây điện vào thì nên hàn hay gắn vít? 2/ Đầu ra OUT của kit clock có 2 lổ (C và D), thì sợi dây tín hiệu (shop đưa chỉ có 1 sợi bọc giáp bạc như hình) sẽ cắm vô lổ nào, lổ C hay D? Rồi sợi dây tín hiệu này sẽ được bóc tách riêng ra làm 2 (phần lõi và phần giáp bạc) có đúng không?
Re: Chỉ giùm nối clock vô CD Cho phép em tiên đoán một số chỗ nhá a,nếu có gì sai sót mong mọi người chỉ giáo 1/Em nhòm thấy chữ AC12V và con diode cầu thì chắc là đây là đầu cấp nguồn AC ,anh nối 2 dây ra 12V của biến áp vào 2 đầu này ạ ,dây nào cũng được ạ .Nếu anh nhìn thấy đúng có chữ AC12V bên cạnh thì là đúng ạ 2/ Anh nối đầu nào cũng được anh ạ ,anh xem nếu ở kit có một chân nối mass và ở CD cũng có một chân nối mass thì anh nối tương ứng là được ạ , vỏ giáp là mass , còn nếu không nối gì đến mass hoặc chỉ có kit nối mass hoặc chỉ có CD nối mass thì anh nối chân nào cũng được ạ Chúc anh thành công
Re: Chỉ giùm nối clock vô CD Cho em hỏi cục biến thế nguồn có cần gắn thêm: nắn lọc bằng cầu diode, tụ và ổn áp trước bằng con LM317 hay chỉ cần cục BT này là đủ (từ chấu 12V cắm thẳng vô lổ A,B là được).
Re: Chỉ giùm nối clock vô CD Chào bác Zeze; Mình làm mấy lần rồi nhưng nhớ không rõ lắm ở cái đầu ra tín hiệu bác làm thế này nhé: 1/ Đầu vào IN của kit clock có 2 lổ (A và B) là cấp điện áp AC 12V không cần phân biệt lổ nào (-), lổ nào (+). Khi nối dây điện vào thì nên hàn thẳng vào tốt hơn. 2/ Đầu ra OUT của kit clock có 2 lổ (C và D), bác coi mấy cái hình mình làm mà gắn nếu bí quá tráo đầu thử .
Re: Chỉ giùm nối clock vô CD Mình vừa xem lại rồi đầu ra tín hiệu là đầu D và mass tín hiệu là C nhé, bạn xem lại 2 topic mod CD marantz của mình thấy rõ mà, chúc may mắn !

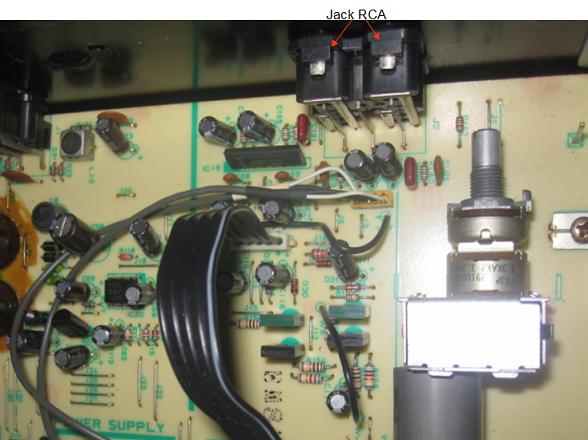

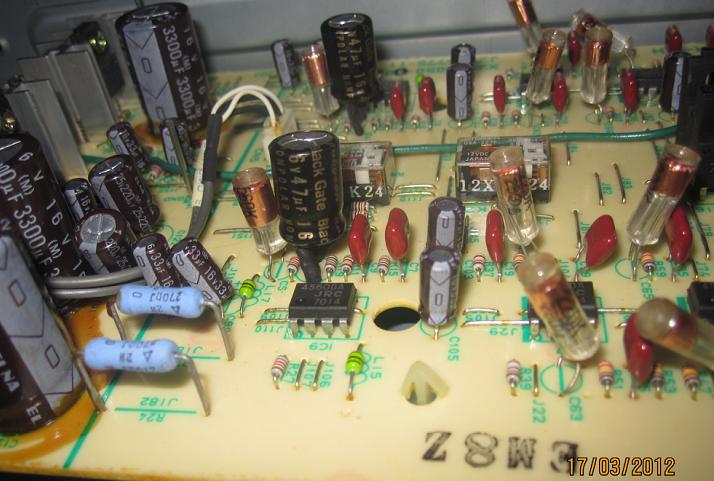

Re: Chỉ giùm nối clock vô CD Chào bác khuehn, Em có xem lại topic mod clock của bác. Em mường tượng ra khá rõ. Có mấy thứ em thắc mắc, nhờ bác giúp giùm (em post từng tấm hình): 1/ 4 con transitor muting gần RCA output tại sao phải tháo bỏ, và trên CD em thì nó nằm ở đâu?
Re: Chỉ giùm nối clock vô CD CD của bác không dùng muting transitor mà nó dùng rơle (cao cấp hơn) để làm chức năng đó nên bác không cần bận tâm đến hạng mục này nhé

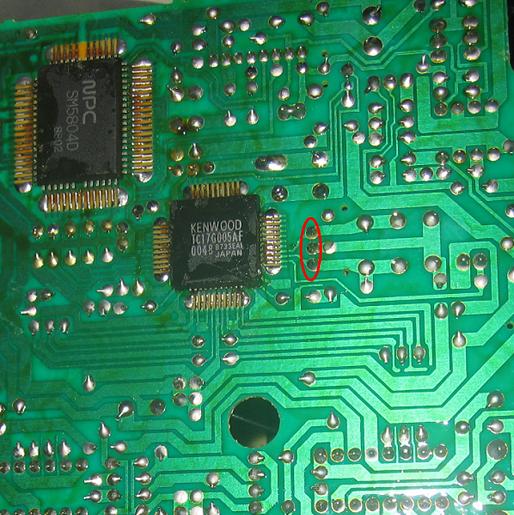

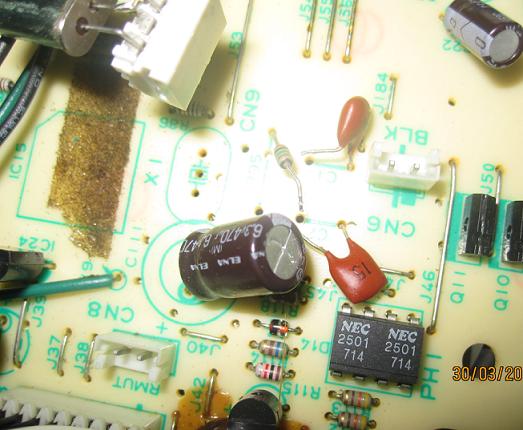

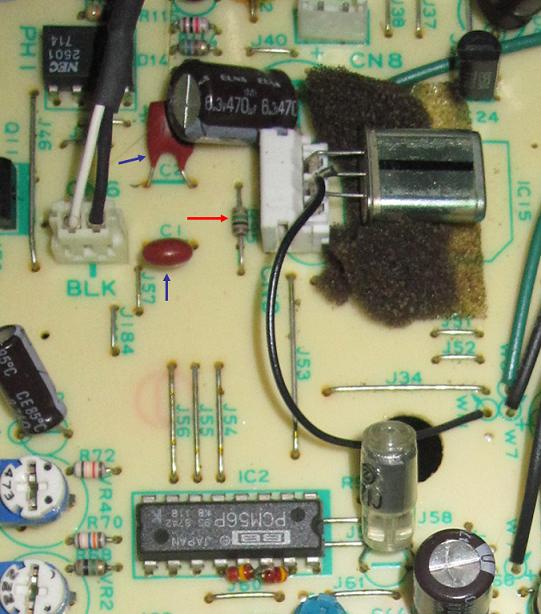

Re: Chỉ giùm nối clock vô CD Cám ơn bác khuehn, Và đây là phần em lơ tơ mơ nhất: thạch anh, tụ, và trở // thạch anh. Trong hình em chụp 2 mặt: mặt trên board, và mặt đít board chổ phần thạch anh. Dựa vào 2 mặt chụp này nhờ bác xem giùm em: 1/ Em nghi 2 con tụ (mũi tên xanh) và 1 con trở (mũi tên đỏ) là những thứ (đã nêu ở trên) cần lặt bỏ? 2/ Mặt đít board, vùng khoanh đỏ em nghĩ là chân thạch anh? Nếu đúng thì sau khi xã thiếc hàn sẽ có 3 chân trống, thì chân nào là mass và chân nào là tín hiệu (được nối với phần OUT của kit xclock mới mua)?
Re: Chỉ giùm nối clock vô CD Các linh kiện cần tháo bác xác định đúng rồi, mình đoán thế này nhé sau khi tháo thạch anh cũ ra dây mass bạn sẽ đấu vào dây đen (hiện đang hàn vào chân giữa của thạch anh cũ), dây tín hiệu sẽ hàn vào 1 trong 2 chân còn lại của thạch anh (nối với chân của IC) chân nào mà khi nối vào ấn play đĩa chạy là đúng !
Re: Chỉ giùm nối clock vô CD Giờ em đã hiểu rồi. Em chỉ không rõ: 1/ Các thanh inox (như J34, J53 trong hình) tác dụng để làm gì? 2/ Khi tháo hàn thiếc, lúc lật đích board làm sao biết chắc chắn đâu là chân con trở này, đâu là chân con tụ kia? Em sợ nếu nhắm chừng, có khi sau khi xã hàn định lấy con trở ra thì lại kéo lên 1 em tụ.
Re: Chỉ giùm nối clock vô CD Chào bác; Vui quá đi bác ah; mấy cái thanh J34, J53 ...đó là jumper để nối tắt 2 điểm cần thiết vơi nhau; Khi tháo chân linh kiện, lúc lật đít board cách thứ nhất là dùng phép nhìn đối xứng qua board để nhận biết (đó là kỹ năng cần rèn luyện ! ), cách thứ hai là dí mỏ hàn vào chân linh kiện bên trên rồi sờ bên dưới để biết chân nào mà xả thiếc ! hơi thủ công nhưng có vẻ dễ hơn
Re: Chỉ giùm nối clock vô CD Hì hì, tại em tệ hại trong bán dẫn nên hỏi thế. Bác cho em hỏi luôn: 1/ Cục biến thế nguồn có cần gắn thêm: nắn lọc bằng cầu diode, tụ và ổn áp trước bằng con LM317 (như bộ biến thế nguồn trong topic mod CDP Kenwood DP8010 của bác) hay chỉ cần cục BT này là đủ (từ chấu 12V cắm thẳng vô lổ A,B là được). 2/ Có cần bọc cái hộp bọc kim cho con thạch anh hay cho bộ kit clock không?
Re: Chỉ giùm nối clock vô CD Chào bác; 1/ Cục biến thế nguồn không cần gắn thêm: Nắn lọc bằng cầu diode, tụ và ổn áp trước bằng con LM317 gắn vô cháy nổ liền (trong topic mod CDP Kenwood DP8010 của mình là vì trên kit chưa có phần nguồn mới phải lắp bên ngoài trên bo nguồn riêng), nhắc lại chỉ cần cục BT này là đủ (từ chấu 12V cắm thẳng vô lổ A,B là được). 2/ Về nguyên tắc nên bọc kim cho cả bộ kit clock thì rất tốt, nhưng có lẽ không nhất thiết phải làm !.

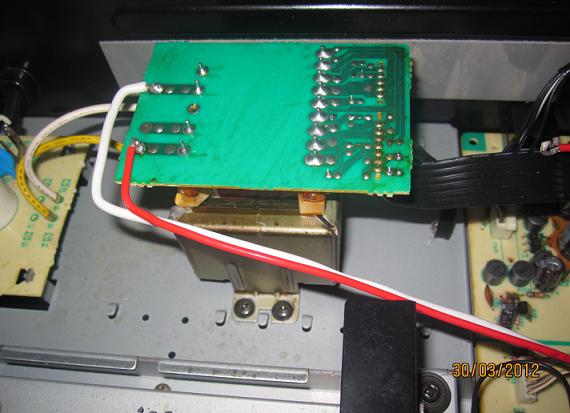

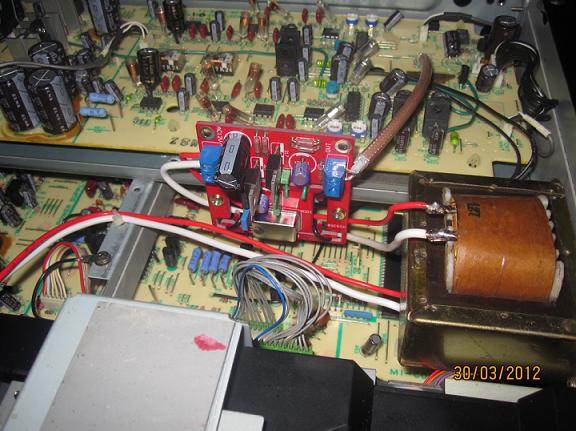

Re: Chỉ giùm nối clock vô CD Em bắt đầu tiến hành mod clock. Đầu tiên gắn cục biến thế nguồn 100v/12v. Do cục biến thế nguồn hơi to, em phải khoan vào chassis để cố định. Nhìn trong rất chắc chắn.

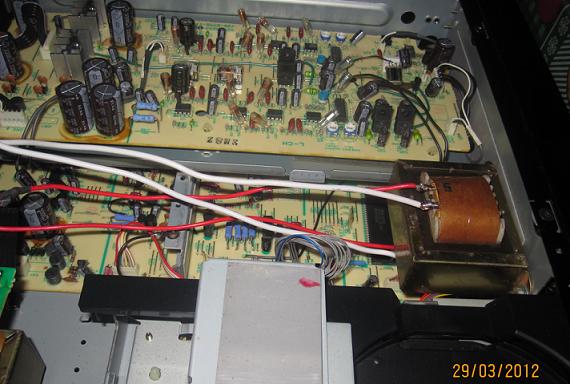

Re: Chỉ giùm nối clock vô CD Bước tiếp theo là cố định board kit clock. Do khung lòng trong CD đã đầy linh kiện, sau khi đo ni đóng giày em quyết định khoan 2 lỗ bên hông board (trong lòng CD). Vâng nhìn cũng rất chắc chắn.

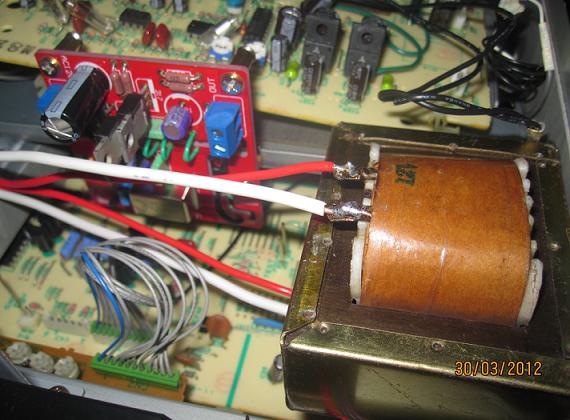

Re: Chỉ giùm nối clock vô CD Chổ lấy nguồn vào cho cục biến thế nguồn, em lấy vị trí theo hướng dẫn bác khuehn.

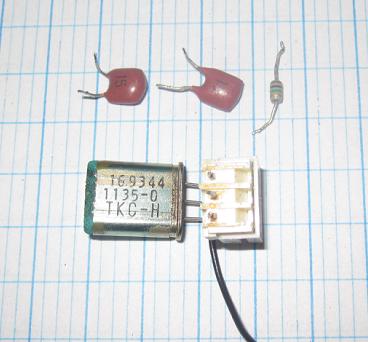

Re: Chỉ giùm nối clock vô CD Tiếp theo là xả hàn chì để lấy bỏ clock củ, 2 con tụ và trở // với clock.

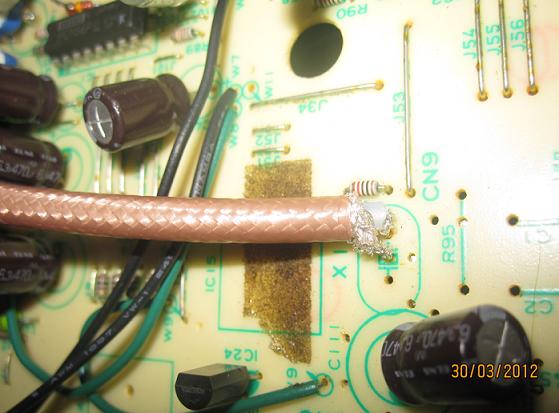

Re: Chỉ giùm nối clock vô CD Bước cuối cùng là kết nối tín hiệu từ phần OUT của kit clock mới 16.9344Mhz low jitter vào lỗ clock cũ. Trên board CD, thì lỗ mass đúng là lỗ ở giữa như bác khuehn gợi ý, còn lỗ tín hiệu em oảnh tù tì chọn 1 lỗ rồi hàn vào. Do cọng dây tín hiệu shop đưa thì em không ưng, nên em mua loại tốt hơn là coaxial THERMAX USA bọc TEFLON mạ bạc (for Digital signal, DA converter, high resolution low signal loss). Cọng này to, lại cứng nên phải khá chật vật để nhét nó vào 2 lỗ trên board.
Re: Chỉ giùm nối clock vô CD Em bắt đầu cắm CD nghe thử, em vẫn chưa dám tin là CD nó hát được. Em để đĩa thuốc vào, bật lên... sao nó hát được có 1 bên loa, và đĩa chạy nhanh lắm giống như nhanh 2x, 4x ấy. Ngồi bần thần khoãng 2 phút, thì CD bắt đầu chạy lại bình thường nhưng vẫn chỉ nghe ở 1 bên loa. Em loay hoay... à thì ra mới chỉ cắm 1 cọng dây tín hiệu từ pre sang pow :lol: . Sau khi nối đủ 2 dây tín hiệu, em ngồi nghe. Đúng là mod clock đáng đồng tiến bát gạo, chất âm cải thiện rõ rệt tiếng treble tách bạch, trong trẽo, âm trung và bass cũng cải thiện rõ. Chất nền sạch hẳn đi, thích quá. Không ngờ là mình có thể làm được, và chất âm vượt ngoài mong đợi. Em rất cảm ơn bác khuehn, đã tận tình tư vấn giúp em mod clock này. À, em đang đợi khoãng tuần sau 30 con tụ Elna Cerafin ROA order từ Parts ConneXion để mod tiếp toàn bộ phần nguồn cho CD này nữa. Cảm ơn bác khuehn.
Re: Chỉ giùm nối clock vô CD Chúc mừng bác đã modify X-clock thành công cho CD Kenwood DP-990SG. Em vừa mua 2 em CDP Kenwood là DP990SG và DP1100SG cũng vì mục đích trải nghiệm âm thanh trước và sau khi modify. Kế hoạch sẽ mod DP990SG trước, bao gồm: Opam (8 con nằm gần giải mã D/A), tụ nguồn và các tụ khác, X-clock. Xong sẽ chụp hình gởi lên diễn đàn. @Em không biết modify mà nhờ cao thủ trên VNAV làm giúp
Re: Chỉ giùm nối clock vô CD Chúc mừng bác Zeze đã DIY được sản phẩm đầu tay cho phần tín hiệu số là mod X-clock thành công cho CD Kenwood DP-990SG.
Re: Chỉ giùm nối clock vô CD @khuehn: cảm ơn bác đã động viên. @tranman: thế thì hay quá, em chờ bác mod phần Opam, tụ khác(?) xem có hay không để có gì em... bắt chước . @pheulong: em đã mod tụ xuất rồi. Theo em thấy hình như mod clock cho chất âm thay đổi nhiều hơn mod tụ xuất.
