Thật ra linh kiện tốt như trước đây rất khó kiếm ở chợ trời HN hay Nhật tảo SG , với linh kiện trung quốc thì bác cho nong nóng tí cho nó lên vùng tuyến tính là phải rồi . Với thiết kế tốt thì tuy lk ko tốt lắm nhưng nắm được nó thì SP cũng có thể tốt chứ bác nhỉ . (à khi tăng dòng cho nó nóng tí thì giảm gain thì phải chỉ giảm méo bác nhỉ )
Muốn biết tăng hay giảm thì coi biểu đồ trong datasheet thoy, mình tăng dòng nhưng chưa tới miền giảm gain, chủ yếu là ép linh kiện làm việc máu chút thoy, tầng VAS thì có ổn dòng nên nướng thoải mái, ra tới con kik thì tác dụng ổn dòng không được tốt lắm, nên mình chỉ dám bơm vừa phải thoy. Thương linh kiện tàu thì tiếng nó hơi bí, mấy bác khoai tây xui lắp thêm tụ và trở nối tiếp với chân B của sò kik chỉnh đặc tính của nó cho âm thanh nó đẹp hơn. Mạch dùng B688 && D718 thì dòng không có lớn lắm nên dải thấp mình cũng thống nhất với Rotel là nên lọc bớt đi vì có đưa vào nó cũng không thể hiện tốt (dùng con 100MF để lọc dải thấp).
Mấy cái tụ pi nối B và C của Transitor của bác có tác dụng dập dao động tự kích đấy chứ ạ ở tầng driver trước CS thực ra dùng cũng OK nhưng tụ đó phải có ở Q9 giá trị thấp quá đôi khi chưa đủ dập vùng tần số tự kích còn cao qua thì mất giải cao . Còn tụ vào B driver // R27 bác thêm tụ này chắc bác muốn nâng giải cao (treble ) ạ . nếu quét đáp tuyến f trên 10KHz chắc có xu hương đi lên ạ , được cái treble mạnh lên 1 chút , hì
Hình như bác có post lộn gì đó ở chỗ em tô đỏ :wink: cái tụ 100uF em nghĩ là để tăng dải thấp mừ :mrgreen:
Nó là con C100 = 100MF/25V trong mạch của Rotel đó bạn ah, muốn kiểm tra xem đúng không, bạn có thể thay bằng con 47 mf hoặc nhỏ hơn, sẽ thấy tiếng Bass giảm hoặc mất hẳn, một số nhà SX chỉnh âm sắc ở chỗ này. Nếu làm ampli công suất lơn hoặc dành cho sub thì nên để tụ lớn hơn, cỡ 220 hoặc 500MF; nếu dùng C2922/A1216 người ta đấu tắt con tụ này luôn cho nhiều bass.
Báo cáo các bác là em đã theo cách đơn giản nhất của bác SUPER, vẫn lã cách lắp chiết áp vào giữa Q1, Q2, Q3. Nhưng thay vì chết áp 100Ohm như bác gợi ý thì em thay bằng chiết áp 10k vàd đã chỉnh được DC OFFSET về 0V rồi. Chân thành cảm ơn các bác rất nhiều. Tuy nhiên em muốn hỏi thêm : - Không biết thauy chiết áp lớn quá vậy có ảnh hưởng gì đến chế độ làm việc của mạch và các linh kiện không? Em sờ các sò vẫn mát lạnh. Chất âm có vẻ như không thay đổi. - Em muốn thay 2 căp sò bằng B688 và D718 bằng 2 căp khác chất lượng tốt hơn liệu có cải thiện được chất lượng âm thanh không (Ví dụ cặp C5200/A1943 hoặc căp C2922/A1216 như các bác đề cập hay 1 cặp nào đó khác phù hợp hơn với mạch này)? Mong các bác chỉ giáo sớm để tí em trốn cơ quan ra chợ mua tối về thay thử ? Cặp MN2488 mà MP1264 thế nào các bác ?
Vầy là em đoán đúng bệnh rồi.Đôi visai của bác lệch nhiều quá ,biến trở 100ohm ko ăn thua :lol: Thay như thế ko ảnh hưởng gì đâu ạ,bác cứ yên tâm xài. Việc thay sò thì em nghĩ ko nên đâu.Hầy như ko thay đổi được chất âm gì cả. Nếu có hứng thú đổi gió thì bác lắp mạch khác đi.Hihi. p/s.Em vẫn khuyên bác thay trờ hồi tiếp trị số khác nhau để nghịch đó.
Thì em đã nói là bác thậi là SIÊU và nhiệt tình mà. bác thử nghiên cwus giúp em cái mạch POWER dùng con TA-200W (ở topic xin mạch thay thế IC TA-200W) với nhé !
Hix.Mạch đó em chịu thôi.Bác cấu con công suất ở đâu lắp vào vậy.Hihi.Mà con IC đó xài điện bao nhiêu V thế ah ?
Con đó dùng điện +- 67V bác ạ . Em có con TA -80W nhưng dùng điện +-45 V không dám lắp vào sợ tèo. Em đang tính thế này: Con TA-200W ấy dùng điện +-67 V với điện nguồn 120V. Hiện nay em đang cắm điện 100V thì nguồn cho IC sẽ là 55V Nếu con TA-80W mình dùng điện 110V thì là 50 V cho IC vẫn chạy vô tw (đa số nhiều ngwowif dùng 110). Vậy nếu cho ăn đến 55 V không biết có tèo không bác ? Em không có đwowcj datasheet cụ thể của TA-80 này dùng điện MAX là bao nhiêu !
CON IC TA-200W (160 W) của TRIO KENWOOD đó cụ ạ. Nó ở trong cái RECEIVER KR9600 của em đó bác. Bị chết 1 con. Bác Phong VT32 cho em mạch Công suất chế với. Hiện em đang dùng mạch Phương Nam mà các bác giúp đỡ ở trên để thay thế đó. (Nhwng mà thay thế cả bo cuảIC luôn). Em chỉ muốn thay IC thôi còn giữ nguyên bo của nó. Em post lại bo mạch và mạch bên trong IC lên đây các bác giúp em nhé !
Con IC này chẳng có gì đặc biệt cả, nó là 2 con trans công suất và con tran kik lắp kiểu darlington, có mạch bảo vệ chống quá dòng. - Bước 1: phục hồi mạch công suất: - Q3,Q4, Q5,Q6 thay bằng 2sc2922+2SA1216. -Q1,Q2 thay bằng 2Sc1837, 2sc4793 Chú ý kiếm đôi kik hàng chính hãng second hand cũng được lắp hàng tàu âm thanh sẽ rất bí. - R16,R17,R18,R19= 2,2R -R2,R3= 10R - R12,13,14,15=0.22R Chân 3 và chân 8 của IC lắp thêm mạch bias - Bước 2: Bước 1 chạy cái đã rồi tính sau, cái này chỉ dùng để đề phòng tiểu nhân chập dây loa lại rồi mở to volume thoy. :lol:
Cảm ơn Bác Phong. Lúc nào em sẽ ráp thử theo sơ đồ của bác. Bác cho em hỏi là nhwngx linh kiện (TRANSITOR) có thể mua được ở đâu ạ? Hôm trước em đã thay toàn bộ cả bo + IC bằng mạch phương nam nghe "bí lắm" bác ạ. Treb bass đi đâu hết .

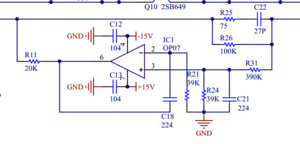

hiiiiiiiiii bác em mốn hỏi là mạch như trên thì chỗ nào là phần hồi về vi sai tự chỉnh dc offset nhỉ em có con amp hôm trước bị chập loa cháy mất tranz và con 0.22 ohm. em đã thay đùng loại tranz cùng số và trở 0.22 ohm rồi mà thay xong đo ở cọc loa 1 vế nó lên -57VDC tìm mãi ko có biến trở chỉnh dc chỉ có biến trở chỉnh dòng
