Từ bài của bác Rùm, năm mới xin các cao thủ bàn về thông số kỹ thuật, công dụng và nhân tiện luôn cả sự khác nhau giữa xuất xứ các loại ổn áp thường được sử dụng như 78xx, 79xx, LM317, TLxxx.. Để mở đầu chủ đề, xin các bác bàn về những vấn đề đơn giản nhất: 1. Ưu và nhược của 78xx so với LM317 trong mạch nguồn của DAC và đầu CD. Nếu thay việc sử dụng 7805 bằng LM317 trong mọi trường hợp có tốt hơn không? 2. Các loại họ 78xx, 79xx, LM317, TLxxx tốt nhất có thể tìm trên thị trường VN Mời các bác, đặc biệt là bác Planets !
Loại 78XX và 79XX tiêu chuẩn chịu được dòng 1A. Nếu làm DAC thì loại này thoải mái về tải vì một con IC mình thường chỉ ăn vài chục mA. LM317 và LM337 chịu được 1,5A có thể đặt được điện áp ra theo ý muốn. Loại này thường được cho là nhiễu thấp hơn 78XX và 79XX nhưng nghe bằng tai thì em thấy không phân biệt được. Tuy nhiên nếu dùng LM317/337 với biến trở thì có thể tinh chỉnh được điện áp cho chính xác. Cái này có lợi khi làm nguồn đối xứng cho opamp. Loại này là ổn áp nối tiếp hiệu suất hơn thất và tỏa nhiệt nhiều. Đặc biệt cần chú ý là điện áp vào phải lớn hơn điện áp ra ít nhất 3V tuy nhiên nếu chêch càng lớn thì tỏa nhiệt càng lớn. Mấy con này có rất nhiều hãng sản xuất em chưa có dịp so sánh chất lượng giữa các hãng khác nhau. Nếu thích có thể dùng loại dòng nhỏ như 78MXX, 79MXX (500mA) hoặc 78LXX, 79L99 (nhỏ hơn nữa) TL431 là con ổn áp // cũng đặt được điện áp ra theo ý muốn. Con này có lợi điểm là trở kháng nguồn thấp hơn loại ổn áp nối tiếp nên nó ổn áp tốt khi tải thay đổi. Có thể tưởng tượng như ampli bán dẫn có trở kháng ra thấp thì sẽ có hệ số damping cao. Hơi khó tìm con TL431 chính hãng, ở VN thường thấy có HTL431 và KA431 là tương đương. Các loại IC ổn áp thì có rất nhiều nhưng có lẽ mấy con trên là đủ để làm DAC rồi. Em đã dùng LT1085 và LT1033 mấy con này rất tốt về lý thuyết nhưng nghe âm thanh rất hỗn. Datasheet của mấy con này rất sẵn trên internet. Trong đó có nhiều thông tin và sơ đồ ứng dụng hữu ích. Các bác cứ vào Google search là ra cả lô.
Re: Thêm một chủ đề về ổn áp Chắc bác Planet còn ăn tết. Cho mình xía vô một chút 1. Data sheet của mấy con này rất nhiều trên net. Việc sử dụng LM317 hơi phức tạp hơn 78xx vì LM317 cần điện áp tham chiếu. LM317 làm nguồn dòng tốt hơn 78xx. 2. Các loại họ 78xx, 79xx, LM317, TLxxx tốt nhất có thể tìm trên thị trường VN: Tốt nhất là tìm đồ rã máy. Mình bị đồ mới phản phé mấy lần rồi. Cheers
cho em hỏi tiếp là nếu nguồn đối xứng để cấp cho opa , DAC không cân nhau (thí dụ lệch khoảng 0.5v )thì nó ảnh hưởng như thế nào đến âm thanh, mức độ cho phép sự chênh lệch đó . Sử dụng mấy con 78xx,79xx thì đơn giản nhưng hầu hết em thấy đều có sự sai số ở ngõ ra , còn LM317 thì phải thêm linh kiện ngoài,ít sai số , nhưng điện áp ra thì cực kỳ ổn định .
Tiện em cũng hỏi luôn: có bác nào đã dùng LM317 để chỉnh fix bias chưa? Có vấn đề gì cần khuyến cáo khi dùng LM317 vào việc này không?
-- LM337 là ổn áp âm có điều chỉnh dải điên áp từ 1,2 vol đến 30Vol tương đương 79xx khi điều chỉnh ở điện áp - xx LM317 là ổn áp dương có điều chỉnh dải điên áp từ 1,2 vol đến 30Vol tương đương 78xx khi điều chỉnh ở điện áp xx. Do có thể điều chỉnh được điện áp tuỳ ý nên nó có thể ứng dụng làm Bía cho tubes. ưu điểm ổn định, tốc suất cao, tiếng trầm rất tốt. Tôi đã làm thử, mạch điện cơ bản như sau:
Xin các bác bàn thêm một chút về ổn áp Zenner và các ứng dụng phổ biến trong audio với loại ổn áp này?
Theo Tyro là không phải. Đường tín hiệu - đương nhiên là AC, sẽ chạy qua em tụ 470uF/50V. Em LM317 chỉ đơn thuần là tạo thiên áp hay là điểm làm việc cho đèn mà thôi.
Low Drop-Out Voltage Regulator Xin giới thiệu các Bạn 1 mạch ổn áp có chênh lệch áp ra và vào nhỏ, rất thích hợp để dùng cho các đèn đốt tim trực tiếp như 300B. Với đèn 2A3 thì phải chỉnh sửa lại 1 chút vì mạch nhân đôi điện áp chưa đủ để cấp áp phân cực cho mạch mà phải nhân 3 hay hơn. Linh kiện cũng dễ tìm: - Q1 IRF540 có thể dùng mấy con MOSFET lấy trong UPS, chọn loại có dòng lớn và điện trở dẫn càng nhỏ càng tốt. - Các diode schottky thì lấy trong các bộ nguồn ATX như: 1N5822 thì là diode nắn trong mạch nguồn stanby hay dùng diode thường cũng được, 10C40S là diode shottky đôi nắn cho điện áp 3V và 5V, ngõ ra dương thì dùng 1 con, ngõ ra âm thì dùng 2 con này. Không dùng diode nắn cho 12V vì sụt áp lớn. Khi điện áp AC lớn hơn 6.3V thì không nên dùng diode schottky nữa mà hãy dùng diode nắn cho điện áp 12V vì diode schottky chỉ chịu được áp thấp, dùng cho mạch nắn 12V rất dễ chết mặc dù áp ngược chịu được đến 40V nhưng dòng rỉ khá lớn. - TL431 thì Nhật Tảo có bán nhiều, hay có thể tìm trong các card VGA ISA cổ. - Tụ C4 ít nhất là 10.000uf sao cho gợn sóng AC dư phải thật nhỏ vì chênh lệch áp vào và ra phài lớn hơn điện áp đỉnh-đỉnh của gợn sóng này. Chú ý mạch rất dễ dao động nên phải để ý tụ C5-C6, dây hàn phải đủ lớn và thật ngắn. Mạch dễ dàng cấp áp ra chỉ nhỏ hơn áp vào khoảng 0.1V khi dòng tải lớn mà Q1 thì không nóng (tất nhiên áp chênh lệch cao thì sẽ nóng), diode công suất cũng hơi nóng nên cần dùng nhôm giải nhiệt (dùng luôn tấm nhôm của bộ nguồn ATX). Mạch được ráp lên 1 tấm mạch testboard nhỏ bán sẳn ngoài chợ. Khi cần đốt tim DC thì chỉ cần mắc xen mạch này vào là xong, nhớ cách điện thật tốt. Chúc thành công.
Thế là phải chậy qua con tụ hóa này . Em thấy có tài liệu đề cập kiểu bias vào lưới của đèn sau đó nối thẳng ca tốt xuống mát. Em thấy kiểu này có vẻ hay ho mà sao không thấy ai làm cả?
Mọi người làm nhiều là khác ấy chứ và đấy chính là kiều fixbias. Cái sơ đồ bác Pices đưa lên cũng chỉ để minh hoạ cho việc sử dụng LM317 mà thôi. Còn nếu là dùng như trong mạch trên thì làm luôn fixbias cho rồi.

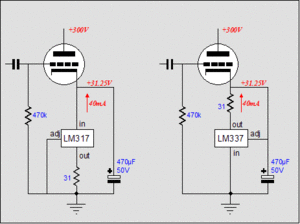

Xin nói rõ thêm: LM317 trong mạch cathod làm nhiệm vụ tạo nguồn dòng ko thay đổi. Đối với các triode, dòng hằng sẽ giúp giảm méo. Dòng hằng xác định bởi R . Giảm R xuống còn khoảng 24 ohm dòng tăng lên khoảng 50mA. Cân chỉnh hơi phức tạp. Cách thường làm là móc đồng hồ mA nối tiếp vô đường nguồn trước khi vô OPT, thay R bằng 1 biến trở vài chục Ohm. Cheers
Các bác giải thick cách sử dụng cái LM317/LM338 với. Em đọc data mãi mà chẳng hiểu gì? Đặc biệt là trong vị trí thoát cathode. Đầu vào là gì, đầu ra là gì?... Tai sao cái ADJ lại nối trực tiếp xuống mass?????
Em làm 1 con pre 6sn7 kiểu tải anod, em cũng regu cho cao áp bằng mosfet irf740, nhưng mà sao em tháo con trở anod ra thì pre không kêu, gắn vào thì kêu vậy việc em regu có tác dụng không vậy? Regu cao áp và active load giống nhau hay khác nhau vậy? em đang mù mờ về vụ này mong các bác giúp, nhân tiện em có đọc đâu đó là con 10m45s dùng làm active load mà em ra Nhật Tảo hỏi không ai có hết, bác nào biết chỗ bán chỉ em với. Cám ơn.
----- Để hiểu rõ cơ chế làm việc của CCS sử dụng LM317 và LM337 tại vị trí Katot cho tubes, mời các bạn tham khảo tại topic dưới đây : http://www.vnav.net/forum/viewtopic.php?t=2565
Bác nào có cặp LM7815CV và LM7915CV, hàng chính hãng của ST ko để cho e 1 cặp đi? Hoặc cặp LM317 và LM337 hàng xịn nhé? Chân thành cảm ơn... Sđt của e: 0934939668
Kính các bác! Em muốn có một nguồn ít nhiễu để cấp cho phần digilal của cdp. Hiện đã dùng 7805 nay muốn tìm hiểu thêm. Với tiêu chí có gì dùng nấy ( em ở quê) hiện có mấy con loại này- PQ05RF21. Nhờ các bác xem giúp liệu nó có tốt hơn 7805 ko ạ, em dốt kỹ thuật chỉ biết đam mê. Kính nhờ các tư vấn. Em xin cảm ơn và mong tin!
Con đó chỉ có thêm cái chân đóng mở nó để tiện cho việc sử dụng thôi bạn... Như vậy khi dùng nó bạn sẽ phải làm mạch phức tạp hơn... Khó hơn cho bạn thôi
Vấn đề em lăn tăn thắc mắc là sau ổn áp thì nó có sạch hơn loại 7805 ko thôi bác ạ. Vì nghe đâu nguồn ổn áp bằng 7805 vẫn nhiễu nhiều hơn lm317 mà con này chỗ em khó mua chính hãng. Hiện em đang mod sony cdp750 cấp riêng +5v cho phần xử lý số bằng 5 con 7805 ( mỗi ic một con ổn áp) kết quả rất khả quan nay muốn làm thật kỹ phần nguồn để mưu đồ xuất âm đèn 6j52p bác ạ. Mong bác có ý kiến. Thêm phần on/off chắc chỉ phân áp cho nó khoảng 1,x vôn là nó luôn chạy thôi( em đoán vậy) Em xin cảm ơn.
Em thấy topic bên diyaudio.com, tăng thêm khử nhiễu cho các mạch LM317/LM337 dòng thấp đã có, với chi phí rất thấp và không cần cắt mạch (nhấc 1 chân - của tụ hóa output và hàn 2 điểm (denoiser). có bác nào giỏi điện tử thử nghiên cứu cho em làm theo với. Em định cải thiện mạch LT1084. https://www.diyaudio.com/forums/pow...canceller-retrofit-upgrade-317-based-reg.html
