Re: Hỏi lại cho rõ Không cần mua nữa, mình tặng bạn tụ film không phân cực xài tạm Trở 680 ohm màu xanh lá cây loại ít tạp chất, ở chợ Giời bán 500đ/con (mua ở hàng bán linh kiện tháo máy giữa chợ). Nếu ngại qua chợ thì mình tặng luôn một cặp.
Bác làn sóng xanh ơi, hình như 4 con tụ nguồn của bác ko phải là tụ quá tốt đâu. Nhìn chân hàn trông ko lem nhem, kiểu chân nhọn như thế là em ko khoái rồi, tất nhiên cũng là tụ rã máy nhưng hình như ko đẳng cấp. Em cũng có 1 đôi y hệt như bác mua có 10 nghìn.Cầm tụ đấy lên ko nặng lắm , các chữ trên thân tụ có vẻ mờ.nhưng kết cấu tụ thì ko bị lồi lõm. Thế nên em ko hiểu là dạo này chợ giời lên mạng đọc bài và đang nhập tụ đen chữ vàng chóe rởm rùi lấy giấy ráp oánh cho mờ chữ đi để bán theo kiểu tụ xịn rỡ máy hay sao ý. Chẳng biết đâu mà lần
Không có chuyện đấy đâu, vì đơn giản là người bán hàng ở chợ Giời cũng không có thời gian làm việc đó. Có điều là các bạn mua hàng ở chợ nên cẩn thận với tụ dỏm. Nhiều tụ của Elna, Nichicon, Rubicon ở chợ Giời là tụ dỏm đấy. Loại tụ mà chân cẳng dính tí thiếc nhiều khi tốt hơn là tụ không dính tí thiếc nào ấy chứ :. Kinh nghiệm mua tụ cũ tháo máy thế nào cho tốt thì có lẽ ta nên trao đổi ở một mục khác cho khỏi lạc chủ đề các bạn à
Re: ngày đầu Ồ, vậy là các chân số 5, 11, và 12 không phải hàn hả bác. Thế thì đêm nay em về em thổi bay nó ra vậy. Cám ơn bác nhiều

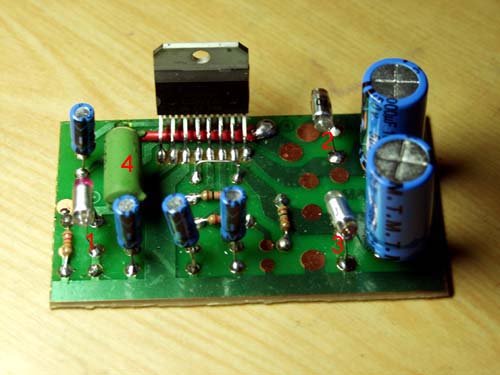

Re: Hỏi lại cho rõ - Các tụ vị trí 1 là tụ 680pf, là tụ thoát cao tần, thấy bạn dùng tụ hóa, tụ hóa thường có trị số lớn và không thích hợp ở vị trí đó, và nó sẽ dẫn tín hiệu xuống mass hết, bạn nên thay tụ khác. Nhân tiện các tụ vị trí 2-3 là tụ 0.1 uf cũng không nên dùng tụ hoá nên dùng loại tụ ceramic hoặc loại tụ giống viên kẹo... sẽ tốt hơn. - Nếu muốn thay R=680 --> 1K thì nên thay luôn điện trở R=22K --> 20K. - Chân IC nào không dùng có thể cắt bỏ cho dễ hàn, nhớ kiễm tra cẩn thận trước khi cắt. :roll: Gmar.
Re: ngày đầu Hoan hô bác Blue_wave ! Bác làm rất nhanh và chuyên nghiệp lắm. Xin có vài thông tin chia xẻ cùng bác như sau : - Mấy chân 5,11,12 không nhất thiết phải bỏ ra đâu vì là mạch dán nên để nguyên thế cho thêm khỏe ở phần chịu lực. - Nguồn thì nên mua loại 28-0-28, nếu ngại đi lùng thì qua tôi, hiện đang còn 1 em nguồn cho 7294 xin nhường bác lắp trước. - Mấy em tụ nguồn ấy là của Hàn quốc tháo máy, dùng ổn đấy. Khi nào cắm điện bác nhớ gọi Tyro nhé !!!!
Chân nào của chip-amp TDA7294 nếu không hàn thì các bác có hai giải pháp: - Kiễng chân lên :lol: - Cắt chân đi :lol:
Re: ngày đầu ---- Ấy ấy ! Ông Pices tư vấn vậy là dành cho mạch chưa lắp, không hàn thì không ảnh hưởng gì. Chứ ông bạn đã hàn rùi thì tháo ra làm gì ???. Nếu bạn đã lắp xong lưu ý TDA7294 có thể điều chỉnh thêm bớt chút "mỳ chính", phương pháp như sau :
Re: ngày đầu Hi hi ... bác khen làm em ngại quá, lần đầu tiên trong đời em phải hàn chíp, còn lóng ngóng lắm bác ạ. - Cái biến áp nguồn em mua được rồi bác ạ, 27-0-27, đồ tháo máy, nặng trịch. - Em đã chuẩn bị 1chai Absolute cho vụ cắm điện rồi bác ạ, khi nào em ới bác nhớ thu xếp ghé qua nhé.

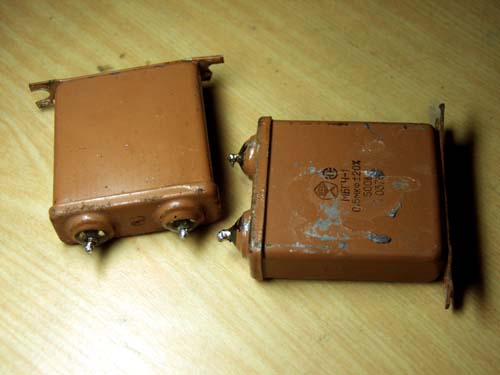

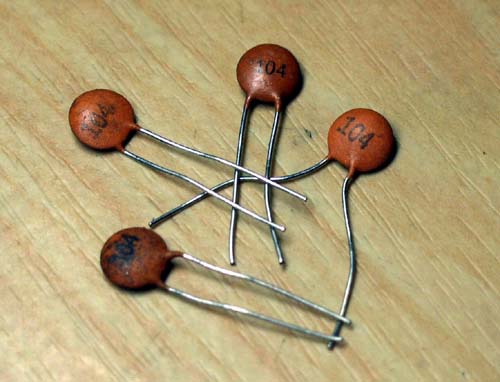

tiếp theo Kính chào các bác, Chiều qua sau khi offline với các bác Bạch Dương, Apcc1234 kết quả là em đã bắt được một đống tù binh. Đêm về em lại lọ mọ thay linh kiện cho board TDA của em. Hiện trạng như sau: - Các tụ hoá số 1, 2, 3, đã được thay bằng tụ phim không phân cực 680p và 450p (không biết thay tụ 0.1uf bằng tụ 450pf có được không nhỉ?) - Điện trở số 4 đã được thay bằng điện trở 680 ôm. Em vẫn còn một số thắc mắc muốn hỏi các bác: - Trong đám linh kiện của bác Bạch Dương tặng có 2 con tụ dầu 0.5uf, em có thể thay thế vào vị trí của tụ 680p (số 1) không ạ? - Đám tụ gốm 104 này có thể dùng vào việc lọc cao tần ở bộ nguồn được không hả các bác?
Re: tụ gốm Tụ 104. Số 4 là số số 0 ngay sau nó. Cụ thể như sau tụ 104=100000p=100n=0.1u tụ 103=10000p=10n=0,01u

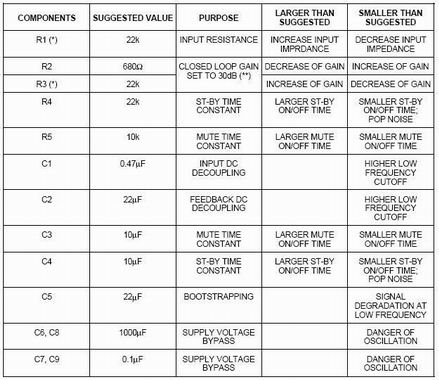

Re: tiếp theo -- 1- Trên mạch có điện trở nào 680K đâu ? chắc là 680 Ohm đó chứ ?? 2- Các tụ dập xung nhiễu ( 103,104 ) nối song song với tụ hoá lọc nguồn như trong bản vẽ Datasheet đã ghi là tốt rùi. 3- lưu ý tụ C1, C5, R1, R3 nên dùng đúng trị số như trong Datasheet . Chúc thành công.
Cuối cùng thì em đã hoàn thành xong công đoạn 1: hàn các bo mạch, phần nguồn, mod chassi. Bây giờ đến công đoạn 2: lắp ráp các phần đó vào nhau. Xin các bác trả lời giúp em: 1. Làm thế nào để cách điện chíp TDA ra khỏi tản nhiệt? 2. Cách đi dây mass như thế nào? 3. Đường tín hiệu chạy thế nào? có phải từ jack input chạy qua volume rồi mới cấp cho chíp không các bác? 4. Nhân tiện, cách đấu dây tín hiệu vào volume ạ. Em thấy nó có 2 hàng 3 chân, chẳng đánh số gì cả? Các bác giúp em gấp gấp nhé, dự án của em chỉ còn 2 ngày nữa là phải kết thúc rồi. Đa tạ các bác.

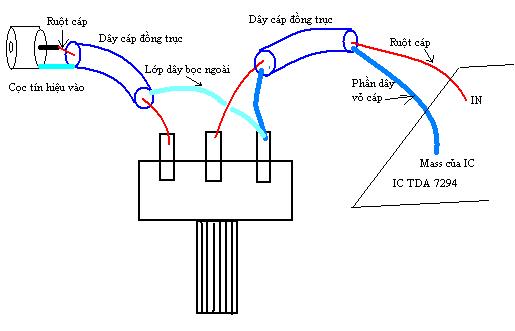

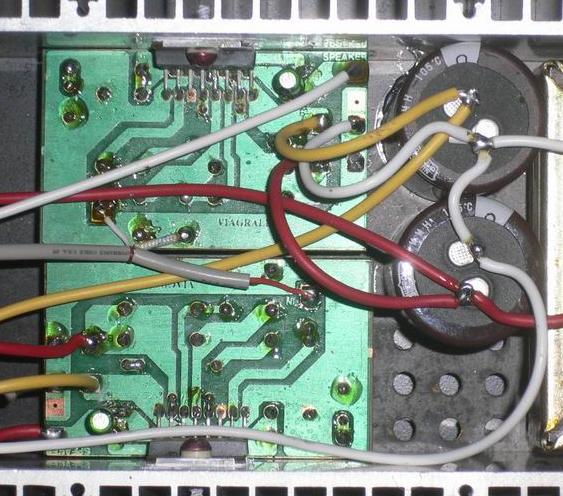

Em cũng đang khổ như bác đây, vợ hạ deadline trong vòng 2 ngày phải thanh toán hết các đồ DIY để ăn tết. Thôi xin chia sẻ cùng bác : 1- Cách ly : vô văn phòng kiếm 1 miếng phim thứ dùng để chiếu lên máy slide, cắt 1 miếng lớn hơn con IC chút xíu, để lên miếng toả nhiệt, dùng cái gì đó nhọn nhọn chọc 1 lỗ vào chỗ bắt ốc, nhỏ thôi. Tiếp tục kiếm 1 vòng nhựa cách ly con ốc với IC, cái này bác có thể tận dụng 1 vỏ 1 cấy bút bi, chọn đoạn nho nhỏ rồi cưa lấy 1 vòng, xong lấy băng keo dán 1 vòng quanh thân con ốc rồi lồng cái vòng nhựa lúc nãy vào và siêts chặt IC vào miếng tỏa nhiệt. TIP : bạn kiếm 1 cục nguồn AT hay ATX trong máy tính cũ, tháo ra sẽ thấy có khá nhiều nút cách điện cho ốc và cả miếng cách chi IC bắng cao su đấy. Nếu vẫn không tìm được thì chỉ có nước kiếm Viagraless mà hỏi. 2-Đi mass, chẳng có nguyên tắc nào bắt buộc cả, đơn giản là lấy 3 sợi dây điện, nối từ 3 cực +,- và mass chân tụ lọc nguồn chích vào mạch inlaf xong, Dây ra loa thì 1 đầu từ ngõ ra của IC ( chân 14 ) ra 1 cọc loa, cọc âm thì lấy ngay tại điểm mà dây mass vừa chích vào mạch in ấy. 3- Volume : gắn volume vào máy, sao cho cọc vặn hướng về phía người, các cọc chổng lên trời, rồi làm như hình vẽ. Chúc may mắn
Ông Viagraless ở hơi xa. Bác lên cửa hàng linh kiện ở Hàng Trống hoặc MC ở Nguyễn Công Trứ hay ra chợ Giời mua mấy tấm lót IC về mà làm cho nó chuyên nghiệp. Tiện mua luôn cả mỡ tản nhiệt cho nó pờ rồ.
Em cần ít thôi nhưng bác có nhiều trị số khác nhau không?Em đoán là tụ polystyrene chả biết có đúng không nữa. Nếu đúng thì tốt đấy.
------ *Vì võ sắt của chịp TDA 7294 đã được nối sắn vào âm nguồn nên phải bắt chịp này cách điện so với mát ( nếu không cách điện sẽ bị chập nguồn - với mát gây hỏng IC): * Cách điện có 2 phương án : 1- Bắt trực tiếp TDA7294 vào toả nhiệt rồi lắp toả nhiệt cách điện so với Mát.--> Cách này toả nhiệt tốt, hiệu suất cao đặc biệt dễ làm đối với các loại chasic phi kim. 2- Bắt IC TDA7294 cách điện so với toả nhiệt, như cách bác Via đã hướng dẫn ở trên, lưu ý bôi mỡ dẫn nhiệt vào 2 mặt tiếp xúc để tăng hiệu quả truyền nhiệt. * Đấu volume : nếu volume có 2 hàng mỗi hàng 3 chân tức là mỗi hàng là dành cho 1 kênh, cách đấu như sau: - Chân giữa ( trong hàng 3 chân) nối vào tụ nối tầng --->vào Chip TDA7294. - 1 chân ngoài nối mát. - Chân ngoài còn lại nối vào lõi của jắc RCA đầu vào. * Lưu ý Vol thông thường vặn theo chiều kim đồng hồ là tiếng to dần, nếu đấu ngược đầu 2 chân ngoài thì chiều tăng vol sẽ ngược theo --- khi đó bạn chỉ cần đảo 2 chân ngoài (trong hàng 3 chân) với nhau là xong. Chúc thành công.
Mình có các loại 33p, 470p, 680p, 1000p và 2200p. Hôm trước mua có 30K một túi nilon khoảng 200 con mới cứng, mình đoán là hàng NOS của Tesla. Cần số lượng bao nhiêu thì SMS cho mình nha. Thứ 7 này cầm luôn cặp 6H1P-EB cho Planets. Thân.

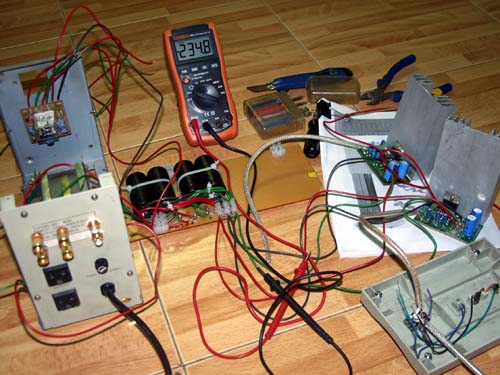

Hôm qua là một ngày rất dài đối với em các bác ạ. Sau khi đã hoàn thành các bo mạch từ tối hôm trước, em đã quyết định chọn ngày đẹp để kết thúc dự án của mình. Theo sự hướng dẫn của các bác em đã tiến hành rất bài bản, thận trọng. Đầu tiên là đi dây nguồn cấp cho các bo mạch, xong.Tiếp theo là hàn dây tín hiệu, qua volume tới tụ dầu 0.5uF rồi hàn vào board TDA, xong. Lại tiếp nữa, dây loa từ board qua mạch bảo vệ, ra cọc, xong. Cáp tín hiệu đều được dùng bằng cáp bọc giáp loại tốt, riêng dây loa em vẫn dùng dây điện bình thường vì không có sẵn dây tốt. Mọi thứ đã sẵn sàng cho giây phút quan trọng nhất: xông điện vào board. Do bản tính thận trọng nên em quyết định đóng điện cho từng kênh một để có gì còn rút kinh nghiệm. Board số 1… ooop, OK, êm ru. Em chờ khoảng 5’ sờ tay vào tản nhiệt không có vẻ gì bất thường. Đo trên cọc loa thấy áp ra là 20mV, good. Đo cách điện giữa chíp và tản nhiệt, good. Đóng điện tiếp Board số 2… ooop, toạch …, nó nổ mạnh đến nỗi mà em thấy cánh tản nhiệt rung rung các bác ạ … choáng. Sờ vào cầu chì, đứt. Đo cách điện giữa các chân cấp nguồn trên board thì thấy trở kháng giữa V- và 0 là 0Omh, híc … teo 1 chú 7294 rồi. Em phone ngay cho bác TYRO, sau khi trả lời một số câu hỏi nhanh của bác ấy và nghe tư vấn lại em đã so sánh 2 bo mạch với nhau, không thấy gì sai. Chúng giống nhau như chị em sinh đôi vậy. Điên thủ quá em phi ngay ra MC lấy thêm một đôi TDA nữa về. Quẳng đấy đã, em mới cấp tín hiệu cho kênh còn lại. Thùm … thùm … thủm … roẹt … em ngã ngồi xuống nền nhà, định thần lại thì … trời ạ, quên không hạ volume xuống … ha ha ha … sướng, em gọi điện ngay lại cho bác TYRO cấp báo tin vui trong tiếng trống tưng bừng của đĩa thử Drum& Track disk. Vừa nghe mono em vừa xử lý lại bo mạch số 2. Mất 3’ để thổi bay con chíp cũ ra, 5’ để hàn con chíp mới vào, 2’ để kiểm tra lại lần cuối các thông số, xong. Đóng điện lại cho Board số 2… ooop, toạch …, nó lại nổ mạnh đến nỗi mà em thấy cánh tản nhiệt nó lại rung rung các bác ạ … choáng tập 2. Quái, nướng sò với tốc độ này thì chẳng mấy chốc mà đầy đĩa mồi. Em ngồi thừ ra một lúc, chán, bực, mệt, cay cú… Rồi cũng đến lúc phải khởi động lại thôi. lại căm cụi đo, kiểm… vẫn không tìm ra được lý do. Còn 1 chú TDA cuối cùng, này thì … 3’ để thổi bay con chíp cũ ra, 5’ để hàn con chíp mới vào, xong. Lần này thì em sợ tiếng nổ lắm rồi, hay tay em bịt tai, đóng điện bằng chân … he he. Ooop, OK, êm ru. Đo điện áp trên cọc loa 22mV, good. Cấp tín hiệu vào … èn en … một sân khấu âm thanh hiện lên trước mắt em … sướng x 2. Các bác ạ, lý do là 2 con chíp lởm. Khỉ thật!
