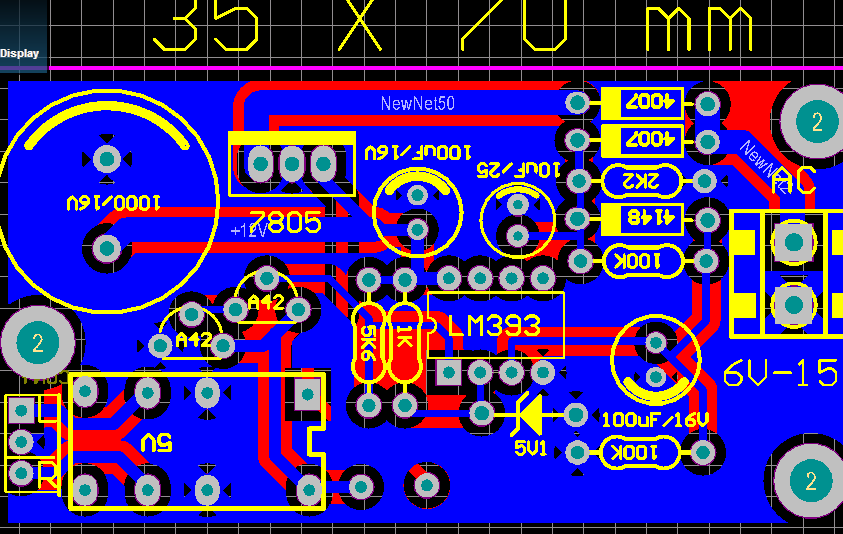

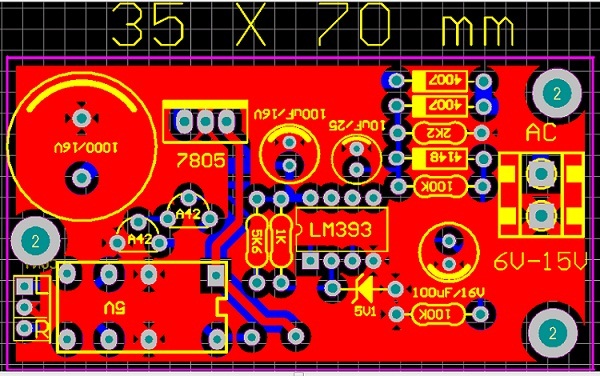

Em thấy nhiều cụ (Trong đó có em) vẽ nhiều mạch liên quan đến Audio và vô vàn thứ khác... Ngồi vẽ thì lâu nhưng có khi chỉ đặt bo hay là ủi 1 lần rồi bỏ. Kể cũng hơi lãng phí trong khi nhiều cụ cần mà cứ phải hàn nối, vừa xấu vừa lâu. Em mở topic này để cụ nào có layout cần chia sẻ hay cụ nào cần giúp đỡ có nơi gặp nhau trao đổi. Em chia sẻ các cụ layout mạch đóng chậm cắt nhanh em vừa thiết kế vừa vẽ từ tối đến giờ thì xong. Tác dụng là làm cho rề DAC hoặc Ampli bật nguồn và tắt nguồn loa không kêu cái bụp nữa (Khỏi cần tắt theo thứ tự), hoặc các cụ dùng đóng trễ cao áp cho đèn. Nguồn vào là AC từ 6V đến 24V, có chỗ để gắn ra relay bên ngoài nếu không dùng cái relay trên bo. Em vẽ bằng Altium, cụ nào cần file em gửi cho ghép vào dự ớn nào đó hoặc tự đi đặt bo vì diễn đàn không cho pót lên do nó hơi to kích thước.
Re: Chia sẻ và nhờ giúp đỡ các loại Layout!!! Bé tí thế mà cụ táng 2 lớp thì có mà giặt phê phải biết. Kể cũng hay có cái gì phọt lên đây cho các bác, nhưng có những cái không thể phọt được :lol:
Re: Chia sẻ và nhờ giúp đỡ các loại Layout!!! Cái này sửa lại tí là giặt được nếu cụ nào cần thôi. Hôm trước chia sẻ mấy cái bo Softstart em đặt bo 1 mặt SK đàng hoàng về nhìn trông nó cứ giả giả thế nào ấy. Đâm ra kỵ mạch 1 mặt.... Cái gì cũng chia sẽ được hết, có cái còn liên quan đến vấn đề thời điểm nên chưa thôi
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Em đang cần pcb này nhưng mà em ko biết giặt ... là gì hết, mà nếu đặt 1 mình chắc phê lắm vì ôm đống bo làm ko hết thì ko biết làm gì Em chỉ cần vài pcb thui ah.
Re: Chia sẻ và nhờ giúp đỡ các loại Layout!!! Cụ phọt trước đê mấy nữa rảnh lục mấy món đồ cổ phọt lên cùng, dạo này em kéo mạch bằng phần mềm quản lí schema nên ngồi nửa ngày cũng kéo xong em vas GM phong cách mới.
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Cụ đặt rồi chia cho các bác cần, bo bé nên rẻ thôi. Hôm trước có cụ có cái rề hết thuốc mà tắt rề là kêu cái ụp. Em đặt bo TL tái bản rồi không thì đặt kèm vào 1 ít tặng các cụ cần. @DIY: Cụ cần món nào thì phải nói chứ
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Thoai đến mấy cái đường NET cụ còn không show thì em hỉu roài :lol:
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Khiếp cụ :mrgreen: :mrgreen: :mrgreen: Cái bo nó thế chẳng nhẽ pót 2 cái hình làm gì. này thì sâu.
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Ơ cụ hiểu nhầm roài cái mạch này nhẩm cũng ra schema, đang nói mấy cái dự ớn lớn trước cơ :lol: :lol:
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Chưa sâu vì chưa xong thôi, làm mình thì không sao chứ khi hoàn tất chia sẻ là các cụ cầm cái bo soi cái ra ngay mà
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Cảm ơn cụ Tú đã chia sẻ, em chắc chắn các cụ đã làm Ampli đều cần bo này, cho đến giờ em vẫn phải luôn phải tắt power trước tiên sau đó mới tắt các thiết bị khác. Cụ Tú cho em hỏi là mạch này có làm mất tiếng loẹt xoẹt phát ra ở loa khi bật đèn tuýp... không ạ? Từ thiện trí của của Tú. Các cụ nếu có nhu cầu cứ đăng ký sô lượng, em sẽ làm đầu mối ạ.
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Các bác cho e cái bo nguồn + volum + bv loa (dùng dc nhiều cấp điện áp, chứ bt toàn ở áp cao, dùng ic hoặc tranz) Mấy cái này e có thấy rồi, mà tìm lại thì mệt quá. layout cả sắp xếp lk luôn nha
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ bác chủ thớt nghiên cứu chuyển sang mạch 1 lớp để anh em tiện việc 'giặt là' chứ mạch 2 lớp thì em bó tay,.....
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ xin chào tất cả các anh. em mới tham gia diễn đàn .. nay xin cho em hỏi câu xxx tí . em có đọc bài viewtopic.php?f=19&t=70813 thấy bác ấy vẽ mạch đẹp quá , vậy xin cho em hỏi , vẽ mạch như vậy thì dùng phần mềm nào , mong các bác giúp đỡ..xin đa tạ Em không biết gửi bài ở đâu . thấy topic này tương tự nên pót đại xin đừng xóa bài em tội nghiệp
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Soft Sprint layout viewtopic.php?f=45&t=11373 Đánh dấu xem . :mrgreen:
Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ cái này dùng role 4,3 v được không bác Tú. Mình gom được một ít nhưng Mình không dùng nữa. Nếu dùng được em tặng bác nào cần role đúng cho đóng/ ngắt tín hiệu audio luôn

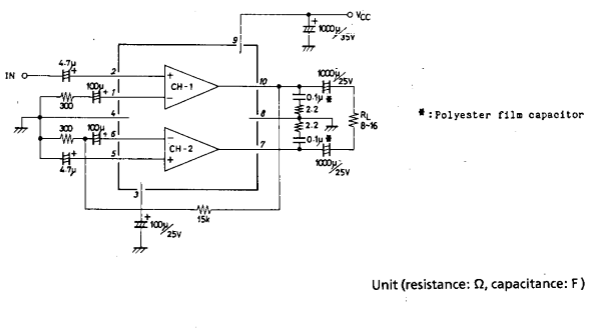

Re: Chia sẻ và nhờ giúp đỡ các loại Layout. Liên tục có dự ớ Kính cẩn nhờ các cụ layout giúp em mạch LA4270 này với ạ! :cry: :cry: Đội ơn các cụ nhiều!.
