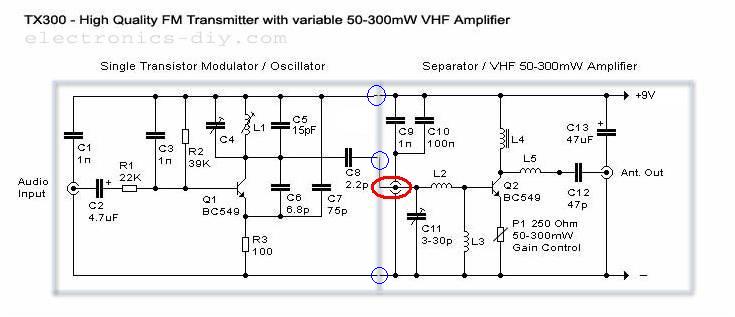

Có cu em học Điện tử viễn thông nó hỏi em cái con linh kiện tròn tròn ở giữa mạch không ghi chỉ số hay họ tên gì mà em chịu không biết là con gì. Mong các bác giải đáp giúp. Cái vòng tròn màu đỏ ấy ạ
Bác phải chỉ hoặc khoanh tròn cái linh kiện bác muốn hỏi chứ nhìn thấy một đống linh kiện ở trong mạch thì có ai biết bác hỏi cái nào để chỉ cho bác được :roll:
Nó là cái Jack bông sen ấy ạ (Jack RCA),bác nhìn ngay chổ tín hiệu audio vào nó cũng ký hiệu y chang,không có lý do gì trên mạch có 2 cái ký hiệu giống nhau nhưng 1 cái là Jack 1 cái là TP cả :wink:
Thanks bác nhưng mà nó chả có ký hiệu gì thì nó là cái Jack cắm vào đó rồi đi đâu ạ? Và chân còn lại của C9,C10 có nối xuống mass không ạ?
Bác thấy từ cái jack có đường nối thêm vào chổ C8,đường nối vào là đường vẽ thêm mà trong schematic nó không có,ý tác giả là nối 2 cái này lại với nhau còn mạch thực tế thì nó là cái jack và nối với C8 chứ không có đường mạch in. Mạch này gọi là mạch dao động 3 điểm điện dung,con BJT đầu tiên(Q1) vừa là dao động ở CE vừa nhận tín hiệu âm tần vào chân B,nó có 1 cái tụ thoát cao tần(C3) không cho cao tần lẫn vào âm tần tạo chân B nhưng ở phía chân C thì âm tần đã được hòa vào sóng mang. Nếu khoảng cách đủ ngắn thì chỉ con Q1 là có thể phát ra không gian khoảng vài mét,tác giả để riêng phần mạch Q2 là có ý nếu khoảng cách gần thì không cần thêm con Q2 làm gì để ...hao pin :mrgreen:
Thank bác. Sau khi bác giải thích em đã thông. Hóa ra nó là 2 khối khác nhau nối với nhau bởi 1 cái jack. Nhưng ai đó đã ghép 2 mạch mà không xóa đi cái jack cũ. :mrgreen: :mrgreen: :mrgreen:
