Con diode chỗ cực G không sao, dùng 1N5819 đúng rồi. Chỗ Boostrap kìa, phải chịu áp cao hơn Vcc chứ không bị đánh thủng > nổ tụ boostrap > chết IR > chết FET > cháy PCB > cháy túi :lol: . Bác xi chì dày quá mạch cong là phải.
bác thiện cháy ủi mấy mạch thế, còn mạch nào nữa không cho em nghịch với. em cũng có một số IR2110 sịn, bác cần em share cho 1 đôi làm dự ớn này

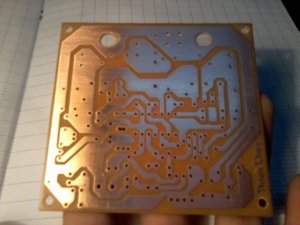

Àh , đúng rùi , sau khi bác nói vụ Schootky chỉ được 40V em mới để ý kiểm tra lại và thấy , chỗ đó em sẽ dùng FR207 , cám ơn bác nhé , xém tí nữa là cháy túi rồi :mrgreen: Em mạ chì mỏng lắm bác ạ , 1 tí chì nhỏ xíu em quẹt được gần 4 cm2 , tại em quẹt qua lại nhiều quá nên nó tạo thành mấy đường gạch gạch nên tưởng là dày đó . À , bác cho em hỏi xíu , là sao mạch UCD nó dùng tụ boostrap tới 10uF , còn mạch này chỉ dùng 1 con 0,47uF , có gì khác biệt khi thay đổi trị số 2 con này vậy bác
Em ủi có 2 mạch à , 1 mạch UCD và 1 mạch này , em đang thử nghiệm xem sao , nếu thành công thì em ủi thêm cho đủ 7.1 :mrgreen: Tại em mới làm nên không dám ủi nhiều . À , có bác nào biết ở đâu bán mạch in tốt và dày hơn không ạ , hay mạch in sợi thủy tinh cũng được , em chỉ sợ mắc thôi
Các bác cho em hỏi cái này với ạ . Em thấy sao mạch UcD có mắt lọc LC ở đầu ra cắt tần ở khoảng 23,7 kHz . Còn mạch Í-900D thì cắt ở tận ~ 49 kHz , cao quá so với tần số tai người có thể nghe . Như vậy có nguy hiểm cho Loa và Amp và quan trọng là người hay các sinh vật xung quanh không nhỉ :roll: . Và 1 thắc mắc nữa là mạch UcD được hồi tiếp ở ngay đầu Output ra loa , đã được lọc bới mắt lọc LC (em khoái cái này hơn). Còn mạch Í-900D thì hồi tiếp ở trước mắt lọc này , chỗ này lúc này còn toàn xung PWM , như vậy thì chất lượng (âm thanh và kĩ thuật) có gì khác nhau ạ . Mong được các cao thủ giải thích cho em thông với ạ .
Cái giá trị tụ bootstrap phụ thuộc vào tần số PWM và độ rộng xung tối đa yêu cầu, nhìn chung với cùng 1 mạch thì khi tăng Fpwm thì Cbs giảm, chỗ này cũng phức tạp lắm đấy và còn phụ thuộc vào mạch, FET, layout... nguyên tắc mạch cầu H dùng toàn NMOS là không kích được con NMOS nằm trên dẫn hoàn toàn nên cần có tụ bootstrap để nâng áp cao hơn VCC tầm 12V để kích NMOS nẳm trên dẫn hoàn toàn, chỗ này không đủ áp NMOS rơi vào vùng khuếch đại là... bốc khói, mà cái sự kích này nó liên quan đến 1 đống thứ nữa như diode Dbs, Cbs, Rgate, Dgate, Ciss, Vth... còn 1 chuyện rất là chua nữa là chống trùng dẫn, bác xả con này chưa hết mà kích con kia là... bốc khói tiếp, mà cái sự xả này lại liên quan đến 1 đống thứ như Ciss, Rgate1, Rgate2, Vth, Dgate... làm mạch điều khiển motor kích chậm xả nhanh một tí không sao, chứ mạch audio cần chính xác nên cũng lu bu lắm, cái sự kích chậm xả nhanh này gọi là deathtime, nó lại liên quan đến 1 đống thứ nữa. Mạch lọc RLC thông thấp ngõ ra nếu tần số cắt cao quá sẽ để lọt xung PWM ra loa, tiêu hao công suất vô ích, muốn hạn chế điều này cần tăng Fpwm, mà muốn tăng cái này không có đơn giản đâu, nó liên quan đến 1 đống thứ em vừa nói ở trên. Tần số cắt thấp thì an toàn hơn, nhưng dễ gây mất dải cao, mà nói cho cùng thì mắc lọc này vẫn là loại passive có nội trở làm giảm DF. Mạch classD không cần hồi tiếp ngõ ra về, chỉ cần hồi tiếp chỗ op-amp đầu vào là đủ, gain tính trước được. Hồi tiếp chỗ sau mắc lọc RLC giúp tăng DF, giảm méo nhưng cũng dễ gây dao động, cần cân nhắc kỹ lưỡng. Hồi tiếp trước mắc lọc RC em cũng chưa rõ lắm, không biết bác đang nói đến schematic nào.
Em xin cám ơn bác nhiều , mặc dù đọc xong em chỉ hiểu lờ mờ :mrgreen: , em đang làm mạch này đây ạ . Bác cho em hỏi là làm sao để tính R-gate Mosfet ạ , nó tùy vào Ciss từng Mosfet thì em dùng công thức nào để tính ra nếu có thay thế Mosfet khác , em thấy Fet em dùng Ciss cũng cao nên em phang đại Rgate này = 22 ohm ạ .
Chỗ tính con Rgate bác chịu khó ngâm cứu cái đống tài liệu này, của IR hẳn hoi đấy, có cả classD audio: http://www.irf.com/technical-info/appnotes.htm Em thì làm biếng tính lắm, cũng xem sơ qua cái example của hãng rồi chỉnh lại theo Ciss của con FET mình dùng.
R gate thì em dùng 10ohm,nếu mắc 1 FET thì không cần cũng được chứ bác?,chỉ khi nào mắc // 2 FET trở lên ta mới dùng R gate,tránh cái hiệu ứng phân li tĩnh điện gì đó,nếu không cả đống FET sẽ xịt khói ngay ạ :mrgreen:
Bác nói vậy là sai à, mạch này Rgate không có dùng để cách ly cực G như những mạch class AB thường gặp mà nhằm mục đích nạp chậm xả nhanh tụ Ciss, nạp qua trở xả qua diode ngay tại thời điểm sườn xung vuông, ngoài deathtime delay thì đây là yếu tố quan trọng tránh trùng dẫn. Ngoài ra nó còn bảo vệ cho driver chống quá dòng tức thì, tụ boostrap khỏi sụt áp tức thì... nói chung là không có Rgate đó là... bốc khói :lol: .
http://www.dientuvietnam.net/forums...-62/22947d1278599012-bax-lay-tu-atx-cau-h.bmp hi hi,sorry bác,em nhầm với mạch push pull ,nếu mạch bosstrap driver rời ,chỗ high side thì em để trở ở 100ohm thôi ạ,em định dùng driver này cho cái class D,thay opto tốc độ cao vào là ổn
Bác cấn thận, Rgate phụ thuộc nhiều vào tụ Ciss và tần số pwm. Tăng lớn quá làm giảm slew rate mạch half-bridge. Dẫn đến Fpwm bị hạn chế, mà Fpwm thấp như em nói ở trên nó kéo theo một đống thứ nữa mà đầu tiên làm mạch RLC đầu ra phải chỉnh lại, Fcut cao thì nguy hiểm, thấp thì mất treble. Em chỉ thích dùng class D cho sub thôi.
bác cho em cái tỉ lệ % bác in ra để làm mạch được không?theo nguyên bản nó không đúng kích thước bác ạ file pcb ở dientuvietnam.net
Mạch em vẫn chưa đóng điện được ạ , em đang thiếu mấy linh kiện lặt vặt linh tinh , hix đúng là lúc không cần thì đầy ra , lúc cần hình như tụi nó biết trốn đi đâu hết :evil: Có tình hình mới em sẽ báo cáo ngay ạ
Tình hình là mạch UcD của em đã hót vào sáng nay rồi ạ . Chắc là em hên nên làm phát ăn luôn , không có trở ngại hay trục trặc nào Em cấp nguồn , đo kiểm áp các vị trí quan trọng ... OK . Đo tần số ở trước mạch lọc LC (lúc này không có tín hiệu vào và cũng không tải) thì thấy tới ~ 165 kHz , và sau mắt lọc LC thì còn 16 kHz , vì em thử nghiệm = cuộn L khá to so với mạch . DC offset 190mV , AC offset 1V :mrgreen: (không biết có sao không) , em cắm loa vào (vẫn không có tín hiệu vào) thì có nghe ù nhỏ . Và 1 điều nữa là cái cuộn cảm tháo máy nhìn cũn ngon lắm mà khi em cấp nguồn là nghe nó riiiiiiiittttttttttttttttt''''''''''' rất nhỏ . Và khi em đưa tín hiệu vào , cắm loa , thì có nhạc phát ra , tiếng Bass quả đúng là rất dữ , treble thì chắc do em dùng L to quá nên chả lung linh tẹo nào , và cái cuộn cảm lúc này nó riiiiiiitttttttttt theo nhạc luôn :roll: , để ý là nghe thấy liền , không biết là do chất lượng kém hay sao , hàng tháo từ cái board công nghiệp nhìn rất khủng . Em đang thử = nguồn +/-35VDC , max Volume , không rè , em bật liên lục max Volume trong nửa tiếng lấy tay dò thăm nhiệt các linh kiện thì chỉ ấm tí xíu (không có bất cứ tản nhiệt nào) chỉ giống như đưa tay lên trán xem có bị sốt không vậy thôi , còn các Transistor A92 thì ấm hơn tí , nhưng cũng chả sao , không nóng . Tí nữa về máy nhà em sẽ post hình lúc test ạ
Bác có cái hình nào layout của chính chú Tây làm ko cho em xin 1 cái, em định làm giúp anh bạn 1 bộ để chạy sup. Hoặc bác nghiên cứu Fix hết lỗi em đăng ký mấy bo. Chỗ khác ko sợ lắm, ngại chỗ ù nhỏ ấy.
Em xin post mấy hình lúc test ạh Vâng để em kiếm hình nào rõ rõ đã ạ , em đang cố gắng chọc ngoáy cho nó hết ù đây , nhưng nhỏ lắm , ngồi gần để ý mới nghe thấy
Chúc mừng bác nhé, mạch này đơn giản dễ clone, công suất khủng chỉ sợ không kiếm được nguồn tương xứng.
mấy hôm nữa em làm cái nguồn xung,12V to +-80V,điều chỉnh được,có gì em để cho bác test xem công suất ra sao nhé em cũng mới làm cái PCB này,nhưng mà do mũi khoan to quá,mà mạch in có chỗ đi xuyên qua chân 2 con tran TO92 nên làm hỏng hết cả
Ôi hay quá , bác cho em xin cái sch đi ạ , em nghe thì thấy rằng chắc em ... không làm nổi rồi , chưa đụng Inverter bao giờ . Nhưng lại cứ thích ngắm sch , ngắm bỏ ăn luôn cũng được :mrgreen: , chắc em bị bệnh rồi . Bác post sch inverter của bác lên luôn nhé, em cám ơn bác nhiều
