Ôi hay quá , bác cho em xin cái sch đi ạ , em nghe thì thấy rằng chắc em ... không làm nổi rồi , chưa đụng Inverter bao giờ . Nhưng lại cứ thích ngắm sch , ngắm bỏ ăn luôn cũng được :mrgreen: , chắc em bị bệnh rồi . Bác post sch inverter của bác lên luôn nhé, em cám ơn bác nhiều[/quote] chà sao có nhiều bác giống em quá ta .bệnh này còn nặng hơn cả nang y nữa đấy bác chạy à. :lol:
chà sao có nhiều bác giống em quá ta .bệnh này còn nặng hơn cả nang y nữa đấy bác chạy à. :lol:[/quote] Em cũng bị bệnh giống 2 bác, ngoài ra em còn bị thêm bệnh thích ngắm layout nữa kìa. :lol:
haha , té ra cũng có người có bệnh này à ta , vậy mà em cứ tưởng em bị sao rồi chứ , em cũng rất thích ngắm Layout , xem cách người ta bố trí và đi các đường mạch nó Logic khoa học ra sao , ngắm quên ngủ luôn cũng chả sao :lol: và cái nữa là em rất thích nhìn và sờ mó các linh kiện điện tử , nên em hay tới các chỗ bán đồ rã máy công nghiệp , không mua được gì thì bới lên cũng thấy vui :mrgreen:
Em giờ thấy sơ đồ là hoa mắt, nhìn layout là chóng mặt, sờ linh kiện là tối tăm mặt mày. Vậy ko biết em có bệnh gì không, hì hì.
Em cũng bị bệnh giống 2 bác, ngoài ra em còn bị thêm bệnh thích ngắm layout nữa kìa. :lol:[/quote] Em cũng bị bện giống bác anhkhois :lol:, và có schema thì cũng mải vẽ quên mum hihi.
Em cũng bị bện giống bác anhkhois :lol:, và có schema thì cũng mải vẽ quên mum hihi.[/quote] Toàn mấy ông bệnh "lạ", em thì chỉ thích ngắm ..... polimer thui. :lol: Chấy ui, bữa nào cho anh mượn anh oánh con sup nho nhỏ của anh với, anh mới xin được cái board (may làm sao đã hàn hết linh kiện) chuyên trị sup, đang kiếm cái khúc nối giữa hắn với loa nè.
Em nhắm sơ sơ thì được khảng 80W - 8 ohm , 160W - 4 ohm , 320W - 2 ohm :mrgreen: Nhưng công suất này tùy nguồn cấp bác ạ , có thể chơi tới +/- 100VDC tùy Fet Hihi , em thì chẳng thích ngắm Polimer tí nào , thích cầm và ... xài hơn :mrgreen: . OK anh , mà con Sup của anh "nho nhỏ" cỡ nào (em thầm nghĩ chắc mười mấy hai chục in quá :twisted: ), em oánh con = cái bánh xe đạp trẻ em mún lòi ruột ra luôn :mrgreen:
Đang tính cho 2 con 8 Ohm cấu vào nhau còn 4 Ohm, nện cho nó sướng. :lol: Loa nhỏ xíu hà, mỗi cái có hơn gang tay.
Hơn gang tay vậy thì mỗi loa chắc 10" :shock: , mà mắc // cặp này chắc nện banh nhà quá :mrgreen: , em sẽ cố gắng fix hết những chỗ chưa ưng , làm cho ổn ổn cái đã rồi em mang lên anh , em đang nện 1 cái 10" mà cũng rung rung mái tôn lạnh rồi nè ( nghe từ máy tính )
Em đang thử với cấu hình là 4 loa treble và 3 loa bass đấu // với nhau , đo tổng trở được khoảng 2,4 ohm , nghe với max Volume hơn 1h rồi mà chưa thấy khói :mrgreen: , Fet phải giải nhiệt = miếng nhôm nhỏ (chắc ~50 gram :mrgreen: ) , miếng nhôm có nóng nhưng không nóng lắm , em thử test tới trưa coi có khét không hoặc em có bị ... ném đá không :roll:
Cu này tên Thiện hồi còn nhỏ đầu nhiều chí quá nên gọi là thiện chấy. Đọc bên ĐTVN nghe nói thế Thiện chấy lên Partlist coi LK bao gồm những con gì, linh kiện mua ở đâu tốt nhất đúng loại của IR. Cuộn cảm nên xài cho đúng trị số mới an toàn. Hôm nào anh ủi 2 cái mạch lắp xem nó ra răng. Tập trung kiếm LK tháng sau rảnh ở nhà anh phá làng.
Sao em lại nghe cụ này rất khéo tay, có thể thiến được cả con chấy nên mới kêu bằng "thiến chấy" :lol: Cụ có ủi thì ủi luôn cho em một cái nhá, em chỉ cần 1 board thôi, em làm quả sup, em có phần lọc trầm rồi, chỉ thiếu phần cs thôi.
Mạch này ủi thử nghiệm thôi khi nào hát tốt layout nó lại chứ cái cuộn cảm treo như bánh xe sơ cua thế kia chạy 1 hồi tưng rớt luôn. Con tụ thì không có chổ nằm dựng lên như ống khói máy ủi thế kia. Tính anh Gà cẩn thận như thế chưa ưng ý PCB này đâu cứ từ từ rồi tính.
Cái board lọc chạy chưa bác, chưa có board công suất bác nối cái headfone vào nghe, nghe xập xình xập xình phê vãi :lol: . Cụ thienchay mà lắp cái board công suất chạy ổn định em sẽ clone cái board lọc đó ra, làm sub là đỉnh :lol: .
em thấy bác cụ Thiện cháy đã làm OK rồi thì ta nên clone cho đàng hoàng đi ạ ,em thấy mạch 1 lớp,nhỏ gọn nên nếu anh em đặt mạch thì giá cũng không quá nhiều cho 2 kênh,quả này mất điện oánh cũng ác lắm đây ạ 1.minhthaibinh
ặc ặc , em có chí hồi nào :mrgreen: , cái truyền thuyết tên em nó dài dòng ròng rã lắm , nên thôi không tiện kể lên đây :mrgreen: Linh kiện em toàn mua thẳng từ Nhật Tảo về nên hoàn toàn yên tâm (khi mua nhớ mua thêm vài con sơ cua cho yên tâm :mrgreen: ) . Cuộn cảm thì em thử nghiệm vậy thôi , chứ đúng thì nó nhỏ thôi à , em sẽ tìm cách quấn đúng xem sao sau khi phít hết những chỗ chưa ưng đã

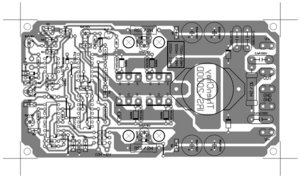

hi hi , em thì cũng khoái dùng bo của nhà máy làm PCB lắm , nhưng sợ dự án này có vài người làm thì không biết có đặt được không Em thì me cái mạch của Detex Audio , được sản xuất thương mại rồi nên em thấy tin tưởng hơn , em tính chơi luôn cái board này , ngồi ăn cắp vẽ lại Layout từ hình chụp mất cả ngày :mrgreen: , 80 x 150 mm , +/-95 V oánh loa 2 ohm luôn . Em xin khoe cái Layout ạ , đóng dấu ThienChay cho nó có bản quyền :lol: , dạo này vụ bản quyền lẫn chủ quyền căng thẳng quá : )
Re: Class D power amp: Opamp - IR2110 - MOSFET N for em nghĩ bo 1 mặt,nhỏ gọn thì giá cũng không cao cho lắm,hô dò anh em cùng đăng kí đi ạ,cái này dùng cho sub thì tốt lắm ạ
Sub để em lo mạch lọc cho, ngon bổ rẻ, lần này em lọc bậc 3 không chơi bậc 2 nữa. Mạch ủi cần gì đăng ký, bác thienchay share pdf hoặc file gốc rồi xách đi in về ủi thôi, linh kiện bán đầy chợ. À mà cuộn cảm bao nhiêu uH bác ơi, để em tính cho chuẩn rồi hướng dẫn các bác quấn, lõi mua mới được ở chợ. Class D thì đôi khi nghe treble không hay chứ mà kéo sub thì vô đối, vừa khỏe vừa mát.
bravo. cho em đăng ký vào hội với, đồng hương biên hòa đây, học hỏi là 9, giao lưu là 10. 0936177313.
Hai người cùng 3 ngày chưa tắm thì gọi là ...... đồng hương. :mrgreen: Đây là topic kỹ thuật bác àh. @ anhkhois, cục nguồn cho 2 cái board hôm rồi xài cỡ 30VA có ổn không cụ nhỉ, hôm qua lục lọi mãi mới ra 1 cục có áp đúng yêu cầu nhưng ..... bé quá
