Bác anhkhois mà nhúng tay vào là ngon rồi. Các bác làm ngon ngon rồi phổ biến cho anh em chơi với nhá.. Em cũng ấp ủ con sub cho nó hoành :mrgreen: Em nghĩ nhiều anh em quan tâm nhưng chưa hiểu về em cờ lát dê lắm nên còn băn khoăn .. em ngại ( trong đó có em ) :mrgreen:
Ok bác ăn khoai :mrgreen: , nếu làm bác nhớ cho nó cái chỉnh tần số cắt nữa nhé , và nên chơi board 1 lớp cho rẻ và có gì thì ủi được . Class D này em thấy tiếng Bass rất tưng , nghe chắc và gọn lắm , làm Sub chắc là chuyên môn của em nó rồi . Cái Layout em mới "cờ long" thì ra là (có thể) của hãng Crest danh tiếng , nhưng đã được Mod lại tí cho hợp với DIY , chứ làm giống hãng chắc không nổi , em thấy có mạch bảo vệ , Layout này em cảm thấy an toàn và tin tưởng nhất . Cuộn cảm thì 30uH , nên mua lõi xuyến đường kính ngoài cỡ ~ 30mm cho đã , chơi dây to hoặc nhiều sợi nhỏ chụm lại là tốt nhất .
Cuộn cảm dễ thôi, em đề nghị xài lõi 26, trong hình là cuộn cảm 47uH và 56uF em tự quấn với dây 1.25mm, 30 hay 33uH quấn còn khỏe nữa, đo lại thấy sai số không quá 5%. Không cần dùng dây Lizt đâu vì cái mình cần là chặn cao tần mà. Mạch lọc bậc 2 thì chỉnh tần số dễ ẹc, có cái bậc 3 nó phải chỉnh 3 cái biến trở cùng một lúc, biến trở đôi mua có chứ biến trở 3 không biết thế nào. Mạch lọc của bác Gar dùng biến áp cỡ nào cũng chạy hết, nó có ăn công suất gì mấy đâu. Lõi trong hình là lõi T-106/26 là lõi sắt bột mã màu vàng, trắng. Thông số: D = 26.9mm, d = 14.5mm, h = 11.1mm, A = 0.659cm^2, L = 64.9mm, V = 4.28cm^3. Số vòng đề nghị: 22uH: 16 Turns 27uH: 17 Turns 30uH: 18 Turns 33uH: 19 Turns 39uH: 21 Turns 47uH: 23 Turns 56uH: 25 Turns

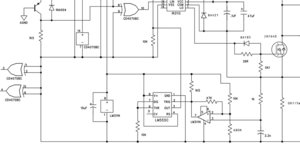

Oh hay quá , vậy đi mua thì nói ra sao để người ta bán đúng cho mình lõi này hả bác . Em đã ngâm cú phần mạch bảo vệ của Crest , và đã Ấp Đếch Layout lại , em sẽ ủi thử nghiệm nếu OK thì thử liên hệ đặt mạch xem được không , bác ăn khoai rành vụ đặt mạch này không giúp em với
- Layout đi đặt cần phải chuẩn lớp Silkscreen, Solder mask với Drill nữa. Có schema là em layout được thôi. Đã đi đặt rồi đặt 2 lớp và dùng linh kiện SMD cho gọn và đỡ tiền. - Lõi sắt bụi mua loại màu vàng có sọc trắng như trong hình, lầu 1 cao ốc Nguyễn Kim, ngay chỗ cầu thang, kích thước em đưa trên rồi đó, xách thước theo đo đúng rồi hốt về, hình như đó là lõi to nhất họ có. Mua về lấy dây quấn biến áp quấn như em đã tính. - Cụ có schema Crest class D à, share cho em ngâm cú với. - Mạch lọc có 2 option, bậc 2 chỉnh Fc được còn bậc 3 thay đổi bằng cách fix điện trở, đã DIY rồi theo em nhổ mấy con trở ra không khó. Em cũng ham class D này lắm, đang ngâm cú mạch và tính dùng IR2011.
Em Layout = Sprint Layout , chắc cũng chuẩn , có thể xuất file gerber mà , em nghĩ đi đặt thì ok , nhưng vụ dùng linh kiện dán em sợ sẽ gây khó khăn trong DIY , vì linh kiện SMD này khó mua hơn , khó ... hàn hơn :mrgreen: , còn vụ đặt mạch thì 1 -2 lớp gì không quan trọng , quan trọng là phải đông đông tí thì tiền đặt mạch mới rẻ :mrgreen: , mà nếu vẫn dùng mạch 1 lớp được thì cứ dùng cho nó đơn giản ạ Bác xong cái mạch Sub filter thì post lên nhé , em cũng mong bác lắm
OK, xong em share ngay, smd nói chứ ít giả hơn, chính xác hơn, đường mạch ngắn hơn, hàn dễ hơn, tại các bác cứ nghĩ nó khó chứ có hướng dẫn là hàn được ngay.
Àh , quên , cái sch của Crest em không có , em lượn lờ wed thu nhặt được vài pic thôi đó mà . À , bác có biết mua mạch in tốt tốt ở đâu không ạ , chứ mạch bakelit chợ bán dỏm quá , em hàn nóng tí thì nó ... phồng lên :wink: .
Mạch tốt là loại màu vàng sáng có chữ L (khác với loại KB màu nâu đất). Mua chỗ mấy chị bên cạnh tiệm Ngọc.
Share cho các bác file chính hãng Detex để các bác đi làm mạch in cho chuẩn. http://www. m e d i a f i r e .com/?273p1d48cm67ln1 http://www. m e d i a f i r e .com/?ty6n85o566z64r2 Các bác co chữ vào nhé
Em cám ơn bác nhiều lắm ạ , có cái này sóm em đỡ khổ rồi , nhưng họ dùng linh kiện có cả trở 1/8W , khó tìm hơn trở 1/4W , em Layout lại dùng toàn linh kiện bình dân dễ tìm thôi ạ . Bác khoai cho anh em biết tí thông tin về giá cả nhé, cả lõi ferarit xuyến nữa , coi như làm rì-phi-ren-xi , để lỡ có bị chém thì biết đường mà chạy :mrgreen: hì hì , bác có sch bảo vệ loa nào hay hay đơn giản mà hiệu quả thì cho em xin với ạ , chứ dùng IC em chán lắm , em thích linh kiện rời cho an toàn và ... rẻ , em tính sẽ làm 1 board có sẵn bảo vệ thì gọn hơn , nếu được tích hợp nguồn luôn thì tốt hơn nữa
Em cám ơn bác nhiều ạ , nhưng mà Layout này không biết do ai vẽ , em thấy nó sao sao đó , trở 2W sao lại bé vậy và những đường mạch cần dòng lớn thì lại chỉ có tí teo :wink: , cộng với việc đi Mass thành 1 vòng như vầy thì sai nguyên tắc lắm ạ , nó sẽ tạo thành Ground Loop . Dù sao em cũng cám ơn bác rất nhiều ạ , bác có sch bảo vệ nào hay hay cho em xin nhé
Coi mạch nào chạy ổn test trước cho chắc ăn, xong đặt mạch in cho nó pờ rồ và dể lắp hơn. Thiết kế luôn cái nguồn xung vài trăm W cho nó gọn luôn khỏi xài biến áp mang vác cho nó nặng.

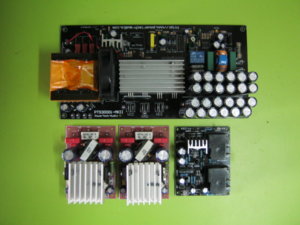

hi hi , đó là mong ước lớn nhất cuộc đời DIY "amp to" của em đó :mrgreen: , nhưng mà phải có nhân lực hỗ trợ mạch nguồn SW , mạch công suất class D có thể ổn rồi (vì toàn ăn cắp mà :lol: ) . Được quả nguồn vài kW như bọn này thì sướng :twisted:
Kính đề nghị bác tha cho bác ấy Hiện pm của bác ấy trôi nhanh không kiểm soát nổi. Chuyển qua mail để quản lí tốt hơn nhưng bác ấy cũng đang không quản nổi. Pre-F5-GM-Leach-Naim>>>toàn siêu dự án
Bác Minhthaibinh ơi! Trang trước thấy bác đề cập rồi mờ Em cũng mong cái này quá, Hôm trước quấn BA cho GM xong giờ vẫn chưa hết đau tay
em thì làm inverter DC DC từ accu là nhiều thôi ạ ,còn nguồn xung thì em đề cử ta nên dùng IR2153 hoặc IR2151 dùng cho đơn giản,con này tích hợp tầng kích high side luôn rồi nên cũng tiện ạ,biến áp xung thì dùng 2 cục BAX từ ATX thì ổn ạ
-Dự ám này thành công là làm cái cục nguồn xung trước cái đã do cụ "minhthaibinh" ngâm cứu làm chuột bạch trước. Điện áp chỉnh cho được từ 30V tới 75V coi như phục vụ mọi nhu cầu của amp bán dẫn. -Thiện chấy làm chuột bạch cho cái bo công suất có bảo vệ đầy đủ. Xong kết hợp 2 cái lại thử lần cuối đánh giá kết quả rồi làm củng chưa muộn. Làm cái nguồn xung OK coi như làm cuộc cách mạng trong amp bán dẫn thì còn gì bằng.
Tìm trên trang tiếng Nga lượm tiếp cái nguồn xung cho TDA7294 http://www.tehnari.ru/members/b722.html Có File này tải về ngâm cứu ИИП.zip flie nặng quá không up lên được
Hix , làm nguồn SW mà đơn giản là ... dễ đi lắm cụ ạh , nó cần phải được bảo vệ , xung băm phải chuẩn thì hiệu suất mới cao , và phải chống nhiễu gây ra cho điện lưới nữa .v.v... Em thấy mấy sch đơn giản thì làm chơi thôi chứ nếu dùng lâu dài em nghĩ nó tèo hên xui lắm :mrgreen: . @bác minh : Inverter hay nguồn dùng 220AC nguyên lý đâu có khác gì nhau mấy đâu bác , cái nào cũng DC-DC mà
DC DC nhưng mà cái kia ta dùng push pull,dùng 1 IC driver lái luôn 2 FET ạ,còn nếu từ 220V AC cần có 1 nguồn cấp cho IC driver,sau đó cuốn biến áp kích hoặc dùng IC driver cho FET nữa chứ bác ,nếu bác chịu khó cuốn biến áp xung 220V AC chạy push pull thì chỉ cần 1 IC driver là đủ ạ :mrgreen: ,nhưng việc này khó khăn hơn do sự cân đối giữa 2 cuộn dây,còn nếu không chỉ cần cuốn 1 cuộn chạy half bridge,dùng thêm phần driver high side nữa khi bác Thienchay làm xong cái này em gửi cho bác 1 cái inverter mini 12V công suất nhỏ để bác test thử làm chuột bạch xem ra sao nhé
