thằng IR2153 này có ưu điểm nhỏ gọn,tích hợp khá đầy đủ chức năng nhưng mà mỗi tội nó lại không ổn áp được ạ
Vậy là dự án này coi như dậm chân tại chổ mà chưa có lối ra. Nguồn xài biến áp cho nó lành, mạch ủi luôn cho nhanh.

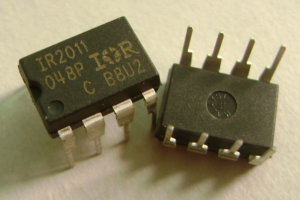

Mạch lọc thông thấp dùng op-amp em lo. Mạch classD của bác thienchay chạy rồi mà, cũng là mạch ủi. Em cũng muốn thiết kế 1 cái dùng IR2011 nhưng chưa xong. Dùng nguồn biến áp thôi, nguồn xung dính đến cái biến áp xung rất khó chịu, em chưa nghiên cứu cái đó nữa.
Cái vợt muỗi cả kV em sợ lắm, hay bác nghiên cứu mạch nhân áp của vợt muỗi ứng dụng cho... đèn :lol: .

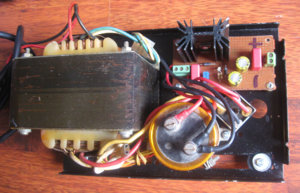

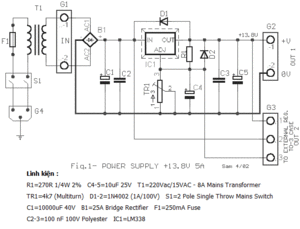

Tiện có topic các bác cho em hỏi cái này ạ: Em làm cái nguồn rời cho con class D Muse M15 theo mạch dưới đây (Nguyên bản nó cùng nguồn xung 13.5vdc 4A) Khi không tải, chỉnh được output ra 13.5vdc Chạy thử tải giả R = 10k, áp sụt còn 13v Cắm amp vào, áp sụt còn loanh quanh 8v -- em thấy lạ là đồng hồ nhảy lặp lại liên tục các giá trị 8.5x - 8.2x - 7.9x vdc Giá trị link kiện có chút thay đổi: * T1 = 220VAC/15VAC 10A * R1 = 220R * C1 = 20.000uf 40v * C2 = C5 = 0.1uf 400v * C3 = C4 = 100uf 50v * TR1 = 2k (thứ tự chân nối như sơ đồ) * IC1 = LT1084 * Còn lại y chang như thiết kế Các bác bắt bệnh giúp em với ạ.
Có khả năng cái tụ C4 quá lớn làm chậm vòng hồi tiếp nên điện áp bị dao động khi có tải, bác xem kỹ lại datasheet chỗ này.
Thanks bác. Giờ em mới để ý thấy mấy cái Typical application trong datasheet dùng tụ này rất bé, có khi còn bỏ luôn. Tối về em thử xem thế nào

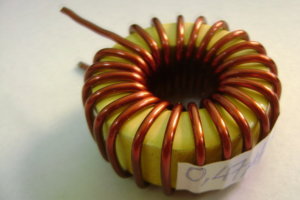

@2988: con tụ nằm ngay đường hồi tiếp, nó cộng với 2 điện trở phân áp tạo thành mạch lọc thông thấp RC làm chậm tín hiệu hồi tiếp, chính vì chậm tín hiệu hồi tiếp nên áp ra dao động chậm mà bác có thể quan sát được bằng VOM. @thienchay, mạch của hãng detex này là dạng self-oscillating, em đang ngâm cứu thêm, vài bữa nữa phân tích cái schema này. Em vừa mới gom được mấy món linh kiện, em thích cờ lát Đi này lâu rồi mà chưa dám làm, lần này cố gắng làm thử xem thế nào :lol: .
Báo cáo: em đã giảm tụ xuống còn 10uf, sau đó bỏ luôn, kết quả hai trường hợp vẫn không thay đổi ạ. Ah, em có gắn thêm một con trở xả 220k vào chân tụ đầu tiên, liệu có ảnh hưởng gì không ạ?
Nếu trở xả thì không ảnh hưởng gì đâu. Bác kiểm tra lại, mắc đúng datasheet trước rồi từ từ mod sau, nên nhớ đây là mạch cho LM338, thử bỏ 2 con diode đó xem sao, đo lại áp trước IC, datasheet con này em không có thời gian đọc kỹ hết, bác nên đọc kỹ datasheet và làm theo đúng mạch hướng dẫn trong đó.
hi hi , được vầy thì hay quá , em sẽ cố gắng thử nghiệm bản cuối cùng với bảo vệ đầy đủ ạ , nếu thành công thì hay quá , bác nghiên cứu nguồn SW đi , cái đó thành công thì sướng nữa
Bác Thiện làm xong mạch 1KW này chưa? Hay đổi sang class AB. DIY class D gặp nhiều khó khăn lắm bác à.
Bác nói đúng đấy, class D này không dễ nuốt đâu, nhưng nếu làm thành công sẽ tiết kiệm so với class AB nhiều. Mục tiêu của em là class D chỉ làm để kéo SUB thôi.
:mrgreen: hề hề , em đây , bỏ của đâu mà , mấy hôm này em đang vắt kiệt sức em nó , thử trong điều kiện khắc nghiệt , để cục biến áp kế bên , xem có sao không , kéo 3 loa 1 lúc :twisted: , miếng nhôm 50gram của em nóng tới mức không sờ vào được , nghe khá là lâu , mà chả chịu bùm chéo gì hết , em muốn test vậy để an toàn hơn khi có nhiều người làm cùng . Em thấy OK rồi , mai em sẽ tiến hành in ủi mạch có clone phần protect của Crest , nếu mạch này thành công em nghĩ nên dùng mạch này , vì nó là clone , tin tưởng hơn :mrgreen:
thế cái biến áp thì sao ạ ? Có nóng không ạ ?mạch của crest ra được mấy W vậy bác.? Em thấy nó hơi to.. trông không giống class D lắm. Em thì cứ nghĩ cái class D nó phải nhỏ gọn
Thử nghiệm trong điều kiện khắc nghiệt nhất xong phổ biến cho anh em dùng cho an toàn. Khi làm thì tránh rủi ro nên làm mạch in có hình linh kiện chỉ lắp 1 phát là chạy khỏi cầm cái tờ A4 săm soi. Anh củng muốn làm 1 cái hát KOK cho nó đã, ước muốn amp to là mộng của nhiều người chứ không phải riêng anh. Cờ lát đê là amp giá rẻ công suất khủng, chất lượng không phải tệ thì tại sao không quất. Khi test lấy dây mai so hay bóng đèn thử tránh bị hàng xóm phang gạch nha.
Báo cáo các bác. em vừa cho lên dĩa hai con irfp250. con lm311, và con IR2110. hizzzzzzzzzzzzzzzzz cái UCD classD làm xong, kiểm tra điện 110 cách ly, thấy ổn, cắm vào 220, nằm lim dim nghe soc sơ bai sóc trăng, được 3' là nghe chách, xoẹt xoẹt, khói trắng lên như tín hiệu SOS, thơm lừng mùi khô nướng khét, khekhe. không dám chụp hình luôn. hjhj. để làm lại và tìm hiểu nguyên nhân. thế là toi cái PCB của bác Dunahoang tặng. thiệt là thất lễ quá. kỳ này nhờ bác chạy hổ trợ giúp cái PCB nhé. OK không? ủi hoài nó cũng cứ lỳ ra. chổ được chổ mất.
ặc ặc , sao ghê vậy , chắc Layout có vấn đề hoặc bác làm có vấn đề :mrgreen: , chứ của em ổn định từ lúc đóng điện tới giờ , PCB thì em phải gom gom làm vài cái , vì đi in ở công ty , trước giờ em mới ủi được 2 cái PCB , nếu có dịp em sẽ giúp bác cái PCB
bảo đảm là do trình gà còi của em nó vậy, chứ layout này bác Dunahoang( tepriu) làm ok mừ. để em chùi sạch chổ nám đen coi nó bị cái gì. thank bác đã quan tâm.
Cháy nổ đôi khi là do linh kiện dỏm quá chứ bo mạch thường thì có tội gì trừ khi sai thiết kế. Gắn mấy con Fast diode vào vị trí quan trọng chứ không là nổ tiếp "tepriu" thành "tép rang".
